技术摘要：
本发明公开的一种螺纹钢切割装置，包括移动箱，所述移动箱内设有用于输送螺纹钢的移动腔，所述移动箱上侧固设有箱体，所述箱体内设有封闭板升降腔，所述封闭板升降腔内滑动连接有封闭外板，所述封闭外板内设有封闭内腔，所述封闭内腔内滑动连接有封闭内板，所述封闭内  全部
背景技术：
随着时代的进步，土木工程已经成为我国所有工程中占比最高的一项工程，土木 行业主要负责建设大楼，桥梁，路段等，在建设中往往要用到一种叫做螺纹钢的建筑钢材， 螺纹钢广泛用于房屋、桥梁、道路等土建工程建设，大到高速公路、铁路、桥梁、涵洞、隧道、 防洪、水坝等公用设施，小到房屋建筑的基础、梁、柱、墙、板，螺纹钢都是不可或缺的结构材 料。随着中国城镇化程度的不断深入，基础设施建设、房地产的蓬勃发展对螺纹钢的需求强 烈。 目前，螺纹钢在生产出来后直接进行成捆保存起来，之后再运输到工地，在工地进 行切割等，以此来应对不同的场合，但是，工厂的螺纹钢通过不同的工艺后，最后生产出来 的螺纹钢长度往往不同，为了解决这个问题需要设计一种能定量螺纹钢长度的装置。
技术实现要素：

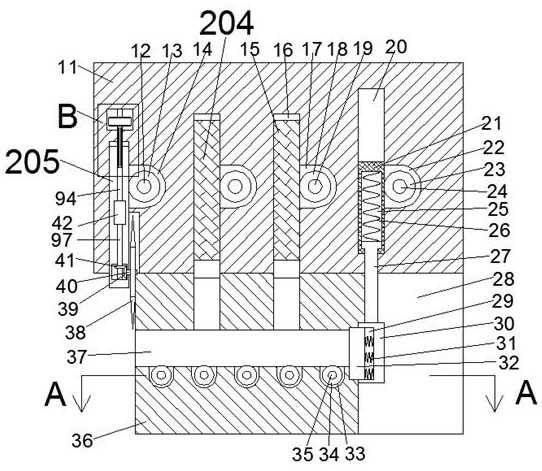

技术问题：目前工厂生产出来的螺纹钢长度往往不同，有待提高。 为解决上述问题，本例设计了一种螺纹钢切割装置，本例的一种螺纹钢切割装置， 包括移动箱，所述移动箱内设有用于输送螺纹钢的移动腔，所述移动箱上侧固设有箱体，所 述箱体内设有封闭板升降腔，所述封闭板升降腔内滑动连接有封闭外板，所述封闭外板内 设有封闭内腔，所述封闭内腔内滑动连接有封闭内板，所述封闭内板顶部与所述封闭板升 降腔顶壁之间连接有封闭顶压弹簧，所述封闭内板下侧固设有用于阻挡螺纹钢的感应板， 所述箱体内设有位于所述封闭板升降腔左侧的夹紧升降腔，所述夹紧升降腔内滑动连接有 能夹紧移动腔内螺纹钢防止螺纹钢上下移动的夹紧齿条板，所述箱体内设有位于所述夹紧 升降腔左侧的切割升降腔，所述切割升降腔内滑动连接有切割升降板，所述切割升降板右 侧的底部转动连接有切割输出轴，所述切割输出轴右侧固设有用于切割所述移动腔内螺纹 钢的切割刀片，所述移动箱右侧固设有驱动箱，所述驱动箱内设有为整个装置提供动能的 驱动装置，所述箱体内设有能带动所述移动腔内螺纹钢向右移动的移动装置，所述驱动箱 内设有能在所述移动腔内螺纹钢接触到所述感应板时启动的切换装置，所述箱体内设有能 带动所述夹紧齿条板下降从而夹紧所述移动腔内的螺纹钢的夹紧装置，所述箱体内设有能 对所述移动腔内的螺纹钢进行切割的切割装置，所述箱体内设有能带动所述封闭外板上升 输出切割好的螺纹钢的输出装置。 其中，所述驱动装置包括设于所述驱动箱内的驱动腔，所述驱动腔右壁内固设有 转动电机，所述转动电机左侧的输出轴上固设有主驱动轴，所述主驱动轴左侧花键连接有 切换轴，所述切换轴左侧花键连接有移动驱动轴。 其中，所述移动装置包括阵列设于所述移动箱内的移动从动腔，所述移动驱动轴 伸入所述移动从动腔内且转动连接于最左侧的所述移动从动腔内，所述移动从动腔内设有 4 CN 111570926 A 说　明　书 2/8 页 固定于所述移动驱动轴上的移动驱动锥齿轮，所述移动从动腔前壁内转动连接有移动从动 轴，所述移动从动轴后侧固设有啮合连接于所述移动驱动锥齿轮的移动从动锥齿轮，所述 移动从动轴上固设有呈阵列分布的移动从动轮，所述移动从动轮伸入所述移动腔内从而能 带动所述移动腔内的螺纹钢向右移动移动从动轮。 其中，所述切换装置包括设于所述感应板内开口向左的感应腔，所述感应腔内滑 动连接有感应移动板，所述感应移动板右侧与所述感应腔右壁之间连接有感应顶压弹簧， 所述驱动箱内设有切换腔，所述切换腔内滑动连接有切换移动板，所述切换移动板与所述 切换轴转动连接，所述切换移动板右侧与所述切换腔右壁之间连接有切换左右移动顶压弹 簧切换顶压弹簧，所述切换轴左侧固设有花键凸轴，所述花键凸轴用于花键连接所述移动 驱动轴与所述切换轴，所述感应移动板后侧固设有接触于所述切换移动板的切换杆，所述 切换腔内滑动连接有上下移动板，所述切换腔顶壁与所述上下移动板顶部之间连接有顶压 弹簧。 其中，所述主驱动轴内设有开口向左的主轴花键腔，所述切换轴右侧固设有伸入 所述主轴花键腔内且能左右滑动的第二花键凸轴从而使所述主驱动轴转动能带动所述切 换轴转动，所述主驱动轴与所述切换轴上设有驱动带轮，所述驱动带轮内设有花键腔，所述 切换轴上固设有能伸入所述花键腔内从而使所述切换轴能带动所述驱动带轮转动的花键， 所述驱动带轮左右两侧设有对称的环形凹槽，所述驱动腔左壁与右壁内固设有伸入所述环 形凹槽内的限位板，所述限位板能使所述驱动带轮只能转动不能移动。 其中，所述夹紧装置包括转动连接于所述驱动腔右壁内的传动轴，所述传动轴上 固设有传动带轮，所述传动带轮与所述驱动带轮之间连接有传动皮带，所述箱体内设有位 于所述驱动腔左侧的夹紧传动腔，所述夹紧传动腔顶壁内转动连接有夹紧驱动轴，所述夹 紧驱动轴下侧固设有夹紧驱动锥齿轮，所述夹紧传动腔内设有固定于所述传动轴上的能啮 合连接于所述夹紧驱动锥齿轮的夹紧不完全锥齿轮，所述夹紧驱动轴上固设有夹紧蜗杆， 所述夹紧传动腔后壁内转动连接有夹紧传动轴，所述夹紧传动轴上固设有啮合连接于所述 夹紧蜗杆的夹紧蜗轮，所述夹紧传动轴上固设有啮合连接于所述夹紧齿条板的夹紧传动齿 轮。 其中，所述切割装置包括设于所述夹紧升降腔左侧的切割传动腔，所述切割传动 腔顶壁内转动连接有切割驱动轴，所述切割驱动轴下侧固设有切割驱动锥齿轮，所述传动 轴上固设有能啮合连接于所述切割驱动锥齿轮的切割不完全齿轮，所述切割驱动轴上固设 有切割蜗杆，所述切割传动腔后壁内转动连接有切割传动轴，所述切割传动轴上固设有啮 合连接于所述切割蜗杆的切割蜗轮，所述切割传动轴上固设有啮合连接于所述切割升降板 的切割传动齿轮，所述箱体内设有位于所述切割传动腔与所述切割升降腔上侧的复位啮合 腔，所述切割驱动轴伸入所述复位啮合腔内，所述复位啮合腔内的切割驱动轴上固设有第 一切割带轮，所述复位啮合腔顶壁内转动连接有伸入所述切割升降腔内的上切割从动轴， 所述复位啮合腔内的上切割从动轴上固设有第二切割带轮，所述第二切割带轮与所述第一 切割带轮之间连接有切割皮带，所述切割升降板内滑动连接有中切割从动轴，所述中切割 从动轴内设有开口向上的切割从动轴内腔，所述上切割从动轴伸入所述切割从动轴内腔 内，所述上切割从动轴花键连接于所述中切割从动轴且所述上切割从动轴滑动连接于所述 切割从动轴内腔，所述中切割从动轴下侧连接有下切割从动轴，所述中切割从动轴与所述 5 CN 111570926 A 说　明　书 3/8 页 下切割从动轴之间连接有用于加快转速的加速部件，所述下切割从动轴下侧固设有切割从 动锥齿轮，所述切割输出轴左侧固设有啮合连接于所述切割从动锥齿轮的切割输出锥齿 轮。 其中，所述输出装置包括转动连接于所述复位啮合腔左壁内的复位传动轴，所述 复位啮合腔上固设有复位传动锥齿轮，所述切割驱动轴上侧固设有能啮合连接于所述复位 传动锥齿轮的复位不完全齿轮，所述箱体内设有位于所述驱动腔与所述夹紧传动腔之间的 封闭传动腔，所述复位传动轴伸入所述封闭传动腔内且滑动连接于所述封闭传动腔右壁 内，所述封闭传动腔内的复位传动轴上固设有第二复位传动锥齿轮，所述封闭传动腔底壁 内转动连接有复位从动轴，所述复位从动轴上固设有啮合连接于所述第二复位传动锥齿轮 的复位从动锥齿轮，所述复位从动轴上固设有复位蜗杆，所述封闭传动腔后壁内转动连接 有封闭传动轴，所述封闭传动轴上固设有啮合连接于所述复位蜗杆的复位蜗轮，所述封闭 传动轴上固设有啮合连接于所述封闭外板的封闭传动齿轮，所述封闭传动轴上固设有线 轮，所述线轮与所述上下移动板顶部之间连接有连接线。 有益地，所述主驱动轴上饶有连接于所述驱动带轮与所述切割驱动轴右壁内的复 位扭簧。 本发明的有益效果是：相比于传统的螺纹钢切割装置，本发明能同时切割多根螺 纹钢从而提高工作效率，此外，本发明能通过机械传动来使螺纹钢向右移动至极限位置后 进行切割，完成机械自动化，节省人力。 附图说明 为了易于说明，本发明由下述的具体实施例及附图作以详细描述。 图1为本发明的整体结构示意图； 图2为图1“A-A”方向的剖视示意图； 图3为图1“B”处的放大示意图； 图4为图2“C-C”方向的剖视示意图； 图5为图4“D”处的放大示意图。
