技术摘要：

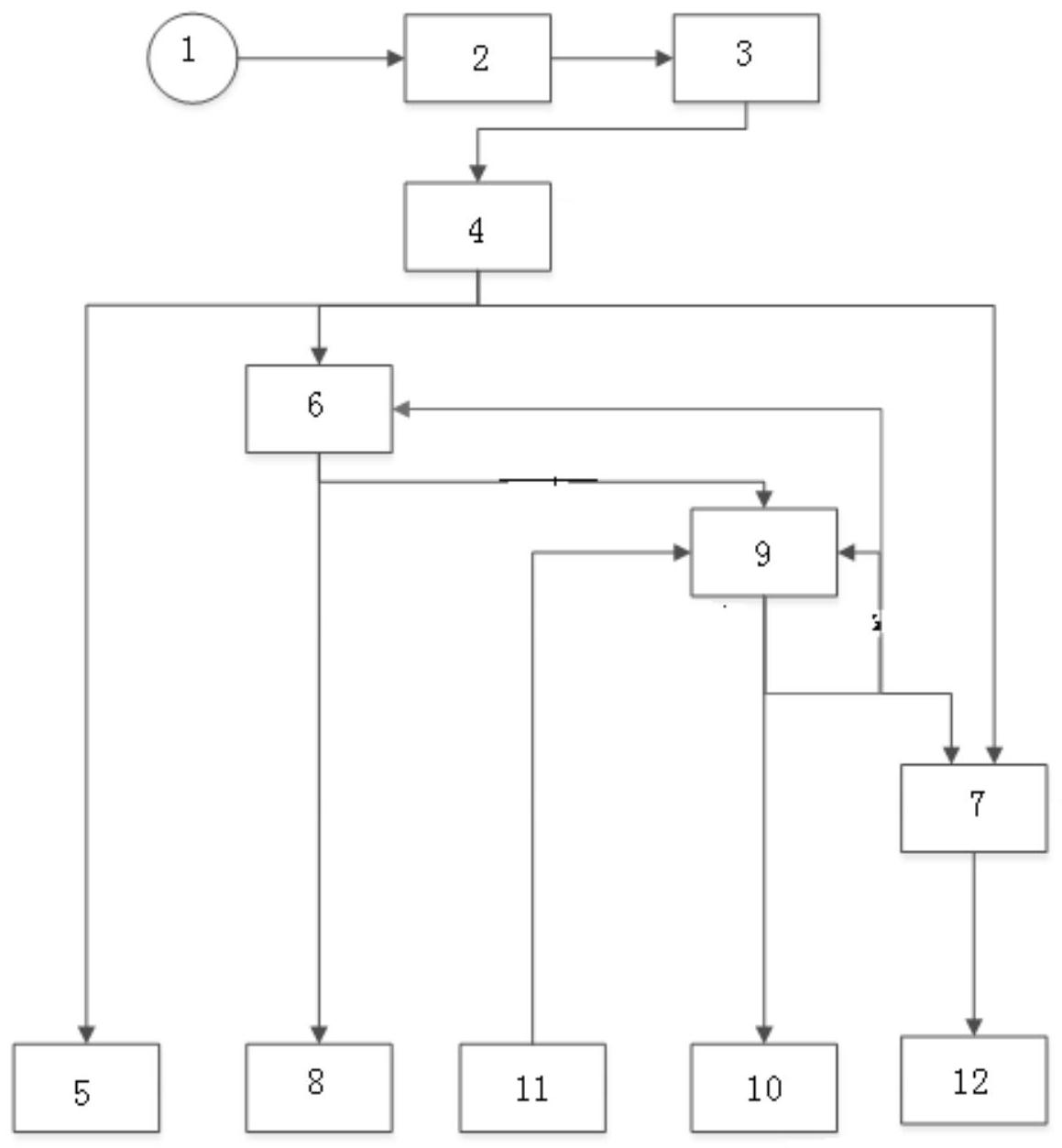

一种反应堆停堆期间中子高通量报警系统，包括探测器1，探测器1连接信号处理放大模块2，信号处理放大模块2连接计数器3，计数器3连接信号隔离分配模块4，隔离分配模块4分别连接计数率显示模块5、函数发生器6、阈值比较器7，函数发生器6连接拟更新的报警阈值显示模块8、信  全部
背景技术：
核电机组在反应堆停堆情况下需要持续监督堆芯反应性变化，以及时发现由于意 外因素(如误稀释、误提控制棒等)引入正反应性，立即采取纠正措施(硼化或插入控制棒 等)确保停堆深度，防止反应堆重返临界。 压水堆核电机组通过实时监测堆外核测系统源量程的测量计数，设置停堆期间中 子通量高的报警阈值(通常称为“3φ报警阈值”)来监督堆芯反应性变化。在机组停堆大修 期间，由于源量程测量计数是动态变化的，3φ报警阈值的设定值也应随之不定期进行适应 性修改。在停堆大修初期，测量计数随时间及卸料进展持续下降，3φ报警阈值设置为停堆 期间正常中子通量水平的2倍；大修后期，测量计数随装料进展持续提升，3φ报警阈值设置 为停堆期间正常中子通量水平的3倍。 目前国内电厂均通过手动调整3φ报警阈值，由主控操纵员持续监督源量程测量 计数，当源量程测量计数小于当前3φ报警阈值的1/3时，或当源量程测量计数大于当前3φ 报警阈值的2/3时，oncall仪控维修人员修改3φ报警阈值。
技术实现要素：
本发明的目的在于：实现停堆期间中子通量高报警阈值的自动计算更新，并在主 控反应堆操纵员手动确认后生效。采用本发明方法可以有效降低运行人员的监盘工作量， 消除仪控维修人员修改报警阈值的维修工作量，有效提高工作效率，降低人因失误概率，达 到降本增效的目的。 本发明的技术方案如下：一种反应堆停堆期间中子高通量报警系统，包括探测器， 探测器连接信号处理放大模块，信号处理放大模块连接计数器，计数器连接信号隔离分配 模块，隔离分配模块分别连接计数率显示模块、函数发生器、阈值比较器，函数发生器连接 拟更新的报警阈值显示模块、信号选择器、阈值比较器，信号选择器连接已生效的报警阈值 显示模块、阈值比较器、确认修改报警阈值按钮，阈值比较器连接超阈值报警模块。 一种反应堆停堆期间中子高通量的报警方法，包括以下步骤： S1：探测器在被测中子的作用下，输出电脉冲； S2：探测器输出的电脉冲信号经信号处理放大模块放大、脉冲整形、幅度甄别，输 出频率信号至计数器进行计数，得到计数率n； S3：计数率n信号送至信号隔离分配模块，经信号隔离分配模块后，输出3路计数率 信号： 一路计数率信号送至计数率显示模块进行计数率显示； 一路计数率信号送至阈值比较器进行阈值比较； 4 CN 111613356 A 说　明　书 2/3 页 一路计数率信号送至函数发生器进行函数计算； 函数发生器接收计数率测量值n和当前的3φ报警阈值f(x0)这两个信号，进行信 号判断: 当 时，更新报警阈值f(x)＝2n； 当 时，更新报警阈值f(x)＝2.8n； 否则，报警阈值保持不变，即f(x)＝f(x0)。 S4：点击确认修改3φ报警阈值按钮，输出确认信号至信号选择器； S5：信号选择器接受确认信号后，选择并生效新3φ报警阈值f(x)，完成3φ报警阈 值的自动更新； S6：信号选择器将确认后生效的3φ报警阈值送至已生效的报警阈值显示模块和 阈值比较器； S7：阈值比较器接收3φ报警阈值和计数率两个信号，进行两个信号比较。 所述S1中，探测器为涂硼正比计数器。 所述S1中，输出幅度从100μV至10mV的电脉冲。 所述S3中，若3φ报警阈值需更新，则在拟更新的报警阈值显示模块上弹出报警阈 值需更新的提醒， 所述S3中，同时提供如下信息： 当前3φ报警阈值； 当前测量数值，满足报警阈值修改的入口具体条件； 拟修改更新的3φ报警阈值。 所述S5中，如发现计数率测量趋势变化不稳，存在指数规律变化，则不点击确认修 改3φ报警阈值按钮，信号选择器未接收到确认信号，则保持原3φ报警阈值f(x0)。 所述S5中，存在无规律大范围跳变，则不点击确认修改3φ报警阈值按钮，信号选 择器未接收到确认信号，则保持原3φ报警阈值f(x0)。 所述S7中，当计数率大于3φ报警阈值时输出停堆期间高通量报警信号至主控超 阈值报警模板。 本发明的显著效果在于：有效降低运行人员的监盘工作量，消除仪控维修人员修 改报警阈值的维修工作量，有效提高工作效率，降低人因失误概率，达到降本增效的目的。 附图说明 图1为反应堆停堆期间中子高通量报警系统示意图； 图中：探测器1、信号处理放大模块2、计数器3、信号隔离分配模块4、计数率显示模 块5、函数发生器6、阈值比较器7、拟更新的报警阈值显示模块8、信号选择器9、已生效的报 警阈值显示模块10、确认修改3φ报警阈值按钮11、超阈值报警模块12
