技术摘要：
本发明公开了一种基于多端数据的直流配电网故障限流保护方法，用于对多端环型直流配电网拓扑结构进行故障限流保护，包括步骤1，实时测取限流电抗器的采样电压；步骤2，对产生异常采样电压值的目标限流电抗器，进行故障识别，区分为多端环型直流配电网拓扑结构的区内故  全部
背景技术：
相对于传统的交流配电网，直流配电网在减少换流环节和换流器数量、利于可再 生能源和直流负载的分散接入、提高系统可靠性和电能质量、提高电能传输容量和传输距 离、减少线路损耗和电压损失等方面存在优势。随着社会经济的发展，直流电源、电动汽车 和直流用电设备占比的增加，用户对于电能质量和供电可靠性的要求越来越高，多端柔性 直流配电网凭借其更高的供电可靠性和更灵活的运行方式等优势成为未来配电系统的重 要发展方向。目前，直流配电技术在通信配电、数据中心、直流牵引系统、船舶供电系统、电 动汽车等领域得到了广泛的应用。 直流线路双极短路或单极接地故障时，均存在直流电容快速放电阶段，流过换流 器的大电流使IGBT迅速闭锁，直流侧电压迅速下降，电流在几个毫秒内达到峰值电流。双极 金属性短路时还存在二极管全导通阶段，直流侧电容电压下降为零，交流侧相当于三相短 路，二极管受到严重的过流冲击。因此保护应在直流电容电压振荡过零时刻之前快速动作， 实现故障区段的迅速隔离。 多端柔性直流配电网利用多类型换流器实现多端互联，面临分布式电源出力波动 大、潮流双向、相邻线路的电压电流故障特征相近等问题，保护阈值的整定以及相邻线路保 护之间的配合十分困难，传统的保护方法很难适用于直流配电网。其中过电流保护广泛应 用于现有的简单直流网络中，如地铁直流牵引系统，船舶系统等，但应用于直流配电网中存 在定值整定困难以及快速性和选择性难以兼顾的问题；微分保护的整定值易受故障位置、 过渡电阻和运行工况的影响；欠压保护无法辨别区内区外故障，一般只作为后备保护；阻抗 保护难以实现短数据窗内快速且精确的阻抗测量；电流差动保护需考虑数据通讯不同步造 成的误差以及线路上电容产生不平衡差流，由于外部故障时电流以15-20A/us高速率变化， 线路双端的数据不同步产生的大差动电流易造成保护误动；广泛应用于高压直流输电的行 波保护可在极短的时间内识别故障，但由于配电线路短，行波保护存在行波波头检测困难、 行波反射距离短、采样频率要求高、耐受过渡电阻能力弱等问题，不适应于直流配电网。
技术实现要素：

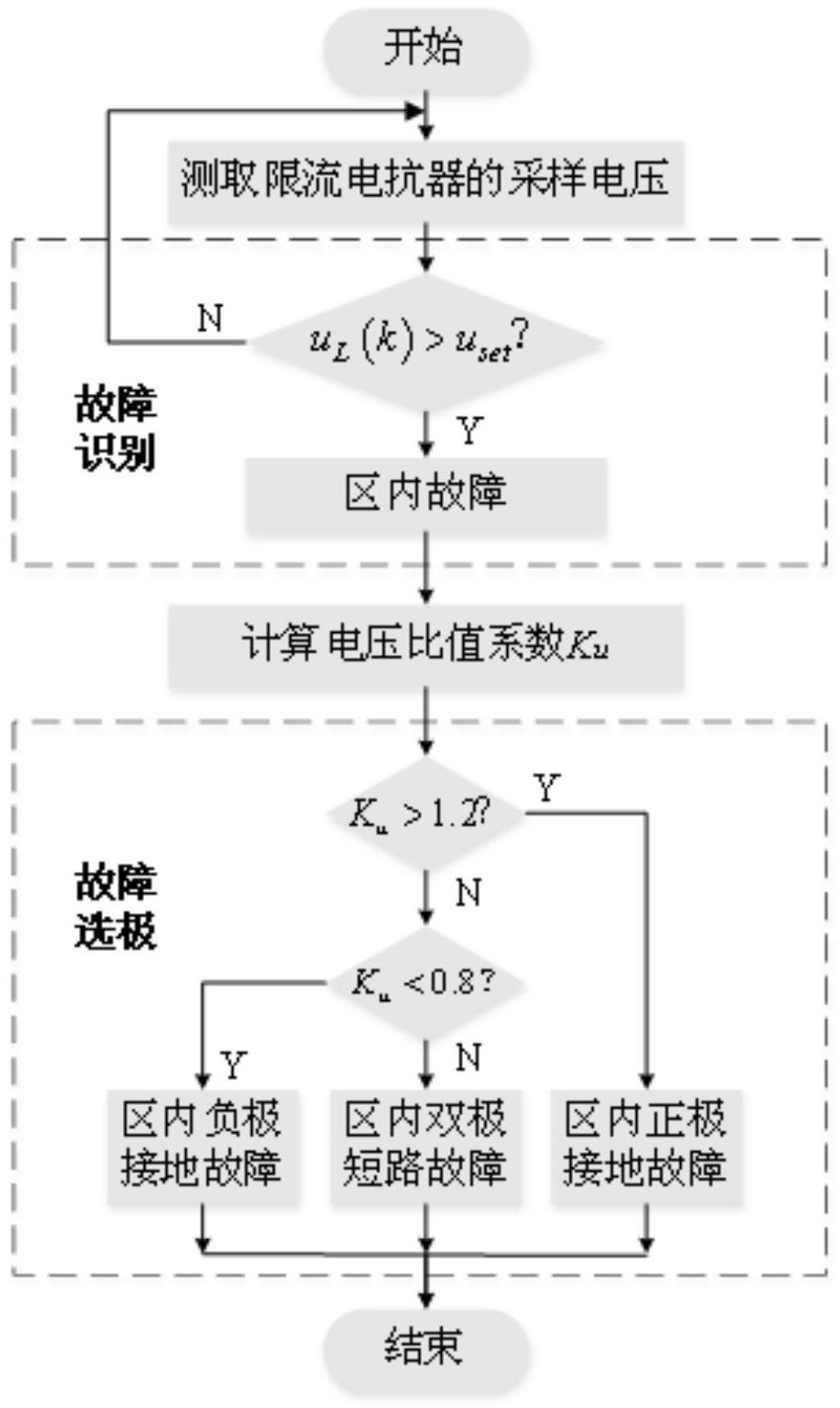

本发明的目的是为了克服现有技术的不足，提供一种基于多端数据的直流配电网 故障限流保护方法，它具有高可靠性、选择性和灵敏性等良好性能，可在极短时间内检测故 障发生并判别故障线路和故障极，对于不同故障情形都有良好的抗过渡电阻能力。 实现上述目的的一种技术方案是：一种基于多端数据的直流配电网故障限流保护 方法，用于对多端环型直流配电网拓扑结构进行故障限流保护，在构成环形拓扑结构的每 条直流线路两端均设有限流电抗器和直流断路器，包括如下步骤： 3 CN 111579929 A 说　明　书 2/5 页 步骤1，实时测取限流电抗器的采样电压； 步骤2，对产生异常采样电压值的目标限流电抗器，进行故障识别，区分为多端环 型直流配电网拓扑结构的区内故障还是区外故障； 步骤3，若判定为区内故障，则对故障选极进行判别，进行故障选极，判定为双极故 障、正极故障还是负极故障； 步骤4，完成故障识别和故障选极后，使故障极线路两侧的直流断路器跳闸，实现 故障区段的隔离。 进一步的，步骤2中，进行故障识别的故障识别判据公式为： uL(k)>uset 式中，k为采样点序号；uL(k)为序号为k的限流电抗器的采样电压；uset为设定阈 值，取为1/4U0，U0为直流配电网系统额定电压。 进一步的，步骤3中，对于故障选极，首先定义电压比值系数Ku，它表示正极限流电 抗器电压与负极限流电抗器电压在0.5ms时间窗平均值的绝对值之比，有 式中，n为0.5ms时间窗内采样点总数；k为时间窗内采样点序号； 和 分 别表示正、负极限流电抗器在采样时刻的电压； 故障选极判据如下： 本发明的一种基于多端数据的直流配电网故障限流保护方法有如下优势： 1)测量装置仅需测量单端限流电抗器的电压采样值，不需要电流数据和线路另一 端的数据，测取的电气量少，不需要通信，因此不需要考虑通信时延和双端数据采样不同步 问题； 2)利用限流电抗器电压在故障前、后瞬变特性，区内故障可在0.1ms快速识别，考 虑故障选极的0.5ms数据窗，整体方案可在0.5ms识别故障位置和故障类型； 3)区外故障时，限流电抗器采样电压的最大值也与设定阈值保持充足的裕度，区 外故障时可确保保护严格不动作； 4)区内、外限流电抗器故障初始电压相差100倍以上的数量级，有良好的故障识别 区分度； 5)故障类型和过渡电阻对故障极的限流电抗器的故障初始电压几乎无影响，保护 方案有较强的耐受过渡电阻能力； 6)本发明以复杂的环网拓扑为例做仿真实验，而保护原理并不涉及拓扑结构，保 护方法适应于多种网络结构。 4 CN 111579929 A 说　明　书 3/5 页 附图说明 图1为本发明的一种基于多端数据的直流配电网故障限流保护方法的流程示意 图； 图2为本发明的实施例中搭建的多端环型直流配电系统仿真模型拓扑示意图。
