技术摘要：
本发明公开了一种应用于电力行业产品的防雷耐压过流保护电路，包括第一级压敏钳位电路、第二级分压限流电路和第三级RC充电电路，所述第一级压敏钳位电路连接外部市电，所述第一级压敏钳位电路连接第二级分压限流电路，所述第二级分压限流电路连接所述第三级RC充电电路  全部
背景技术：
我国低压市电供电电网中，由于雷雨天气等恶劣环境易遭受雷击浪涌，电网中电 机等设备启停、控制开关通断均会造成过压高压浪涌，而电网线路故障可能会造成短时持 续的线路工频电压升压至二倍压即440Vac，另外企业生产设备、家用电器等电力产品性能 良莠不齐造成的故障短路也时有发生，作为电网中最基本的组成部分，电力行业中变电、配 电、用电类中采集、通讯、控制等设备需要通过一种防雷耐工频高电压还具有过流保护特性 的电路解决这些问题。 传统的过压保护电路，只能通过压敏电阻吸收浪涌，残压仍然很高，负载电路耐压 设计成本高、难度大；工频高电压440Vac情况下，传统的电路使用高电压压敏电阻残压难以 降低，而用低电压压敏电阻又极易损坏；另外，传统的过流保护电路，一般选用熔断型保险 丝，体积增大、成本增加，选择不适还会极易断路故障影响用户用电。
技术实现要素：

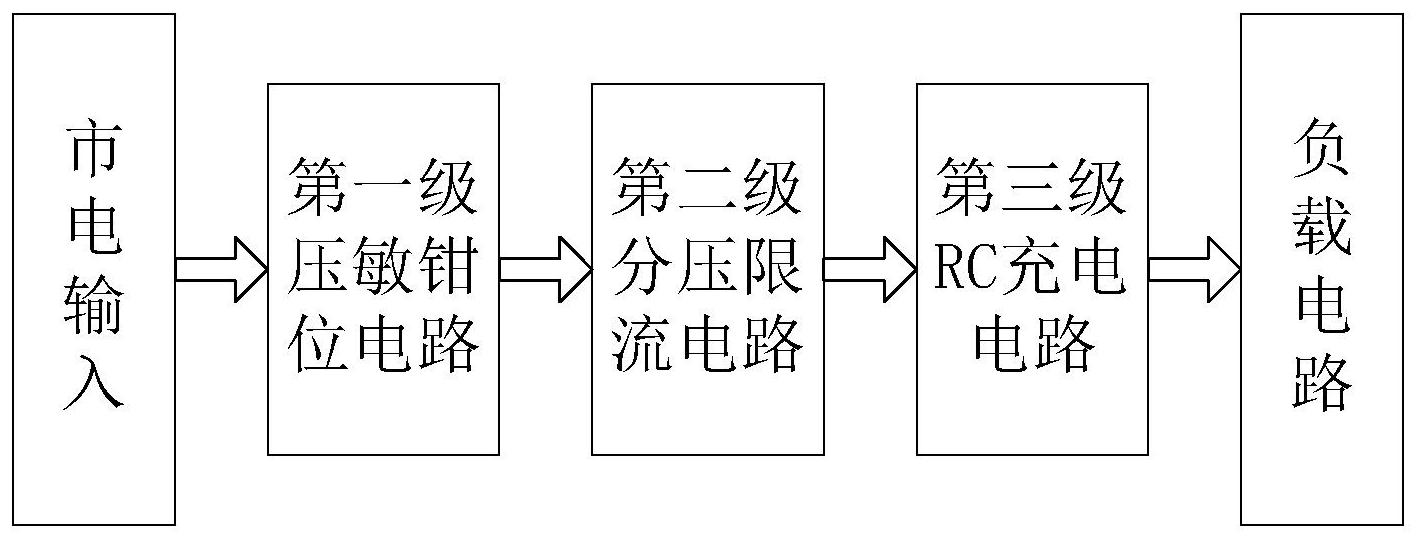

为解决上述问题，本发明提供一种应用于电力行业产品的防雷耐压过流保护电 路。 本发明通过以下技术方案实现上述目的： 本发明包括第一级压敏钳位电路、第二级分压限流电路和第三级RC充电电路，包 括第一级压敏钳位电路、第二级分压限流电路和第三级RC充电电路，第一级压敏钳位电路 连接外部市电，第一级压敏钳位电路连接第二级分压限流电路，第二级分压限流电路连接 所述第三级RC充电电路，第三级RC充电电路连接负载电路。 第一级压敏钳位电路，包括优选高压敏电压值、大通流量的压敏电阻RV1，它的两 端分别连接市电的L和N线。 第二级分压限流电路，包括熔断型电阻R1和复合型PTC热敏电阻R2，电阻R1的一端 连接市电L，另一端连接所述复合型PTC热敏保护电路中第一引脚和负载电路。复合型PTC热 敏电阻R2，是由正温度系数的PTC芯片和压敏芯片构成，并封装在一个环氧树脂包封层的两 端器件，耐工频高压。PTC芯片的一面电极通过第一引脚引出，另一面通过焊锡与压敏芯片 的一面连接在一起，压敏芯片的另一面通过第二脚引出。市电N线连接复合型PTC热敏电阻 R2的第二引脚。 第三级RC充电电路，包括电阻R3和电容C1，电阻R3的一端连接复合型PTC热敏电阻 R2的第一引脚，电阻R3的另一端连接电容C1的一端，N线连接C1的另一端，负载电路并接在 电容C1的两端。 本发明的有益效果和优点在于：采用压敏钳位、分压限流和RC充电电路三级电路 3 CN 111600287 A 说　明　书 2/3 页 逐级吸收雷击浪涌能力，能够将雷击浪涌有效降低，保护负载电路不受损坏，复合型PTC热 敏电阻，利用内部PTC芯片的耐工频高压，及时动作保护复合型PTC热敏电阻内部的低电压 压敏芯片，耐工频高压；利用熔断型电阻特性，能够及时熔断电阻断开出现短路故障的负载 电路，防止其起火，提高市电供电可靠性。 附图说明 图1为本发明的结构示意框图； 图2为本发明的防雷耐压过流保护电路图； 图3～图5为现有技术的防雷耐压过流保护电路图。
