技术摘要：
本发明公开了一种基于磁化加载生物载体的有机印染废水处理设备，属于废水处理技术领域，一种基于磁化加载生物载体的有机印染废水处理设备，通过废水过滤装置对废水进行初步过滤，易于对废水中加大颗粒物进行过滤去除，且设置多个U形导入管对废水进行分批导入，提高废水  全部
背景技术：
印染废水是纺织印染企业在加工棉、麻、化学纤维及混纺产品过程中产生的工业 废水。纺织印染产业是一个高耗水高排放的产业，印染废水水量大，每印染加工1吨纺织品 耗水100-200吨，其中80-90％会成为废水。其中有机染料废水存在水质成份复杂、有机物 COD浓度高、毒性强、氨氮高、盐份高等典型化工行业污染特征，是目前国内较难处理的化工 废水之一。 传统技术中，有机染料废水常规预处理方法为混凝沉淀法、吸附法等，而这种常规 的物理处理方法其在去除COD、降毒性等方面存在明显的局限性。随着废水处理技术的不断 发展，现如今，常采用生物絮凝法、光催化氧化法、膜分离法对有机染料进行生物处理，而有 机染料废水中都是较大的缔合废水集团组成，且有机染料废水中还存在较大颗粒的印染杂 质，在进行物理、生物处理时，其内部的有机有害物质不易较为完全的被吸附、降解，其处理 效果还有待提高。 为此，我们提出了一种基于磁化加载生物载体的有机印染废水处理设备来有效提 高现有技术中印染废水的处理效果。
技术实现要素：

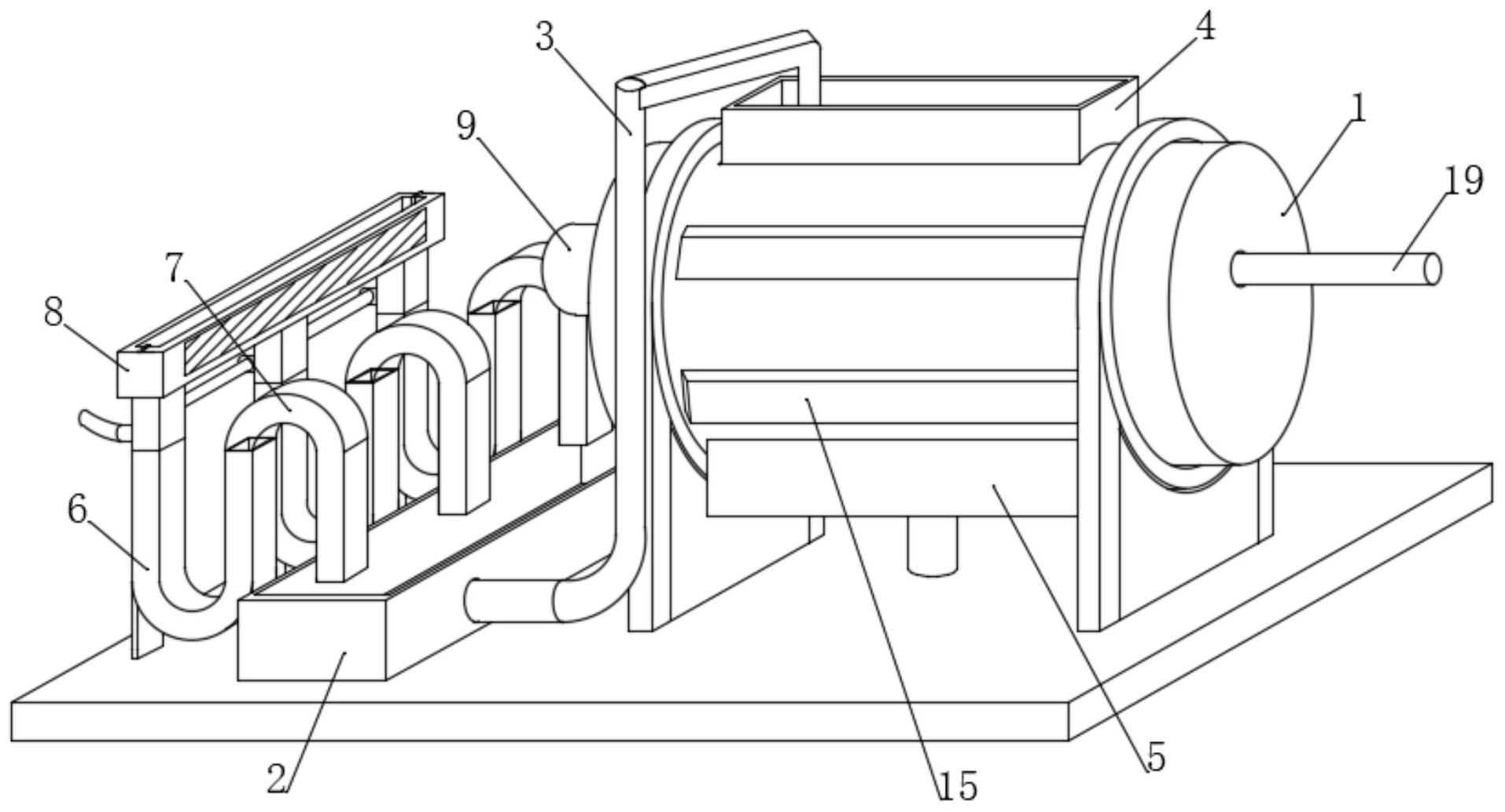

1．要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种基于磁化加载生物载体的有 机印染废水处理设备，通过废水过滤装置对废水进行初步过滤，易于对废水中加大颗粒物 进行过滤去除，且设置多个U形导入管对废水进行分批导入，提高废水的处理效果，同时配 合生物处理筒内的曝气管，有效提高废水中的含氧量，此外，在生物处理筒内外设置相互配 合的环形磁铁片、电磁铁，两者所形成的磁场则对导入废水进行磁化处理，磁化后的废液中 不易存在结块，也易于生物膜载体的激活，磁化处理后废水能引起生物膜渗透性增加,进一 步提高废水分解、净化作用。 2．技术方案 为解决上述问题，本发明采用如下的技术方案。 一种基于磁化加载生物载体的有机印染废水处理设备，包括固定安装于操作台上 的生物处理筒和与生物处理筒通过导污管相连通的废水蓄存池，所述操作台的上端一侧固 定安装有多个与废水蓄存池相连通的U形导入管，多个所述U形导入管的一端顶部通过废水 过滤装置相连接，多个所述U形导入管的另一端均通过L形管与废水蓄存池相连通，所述导 污管的底端部固定安装有抽水泵，所述生物处理筒的顶端固定安装有与导污管相连通的进 污口，所述生物处理筒的底端固定连接有排污口，且进污口与排污口均与生物处理筒内部 4 CN 111606498 A 说　明　书 2/5 页 相连通，所述生物处理筒靠近上端的内部固定连接有废水搅拌筒，所述废水搅拌筒的底端 开设有多个过滤孔，所述废水搅拌筒内转动安装有搅拌轴，所述生物处理筒的外端一侧固 定安装有对搅拌轴进行驱动的旋转电机，所述搅拌轴内套设安装有与外接曝气设备相旋转 连接的曝气管，所述搅拌轴上沿其水平方向套设有多个环形磁铁片，所述生物处理筒的外 端侧壁的前后两侧均固定嵌设安装有电磁铁，所述生物处理筒靠近下端的内部固定安装有 生物膜架体，所述生物膜架体位于废水搅拌筒与排污口之间，所述排污口上开设有电磁阀 门，且排污口的底端连接有排污管。 进一步的，所述废水过滤装置包括固定连接于多个U形导入管一端上部的过滤池， 所述过滤池的底端固定连接有多个分别与多个U形导入管顶端相连接的导入通道，所述过 滤池内嵌设安装有过滤网，所述过滤网的顶端两侧均固定连接有与过滤池上端侧壁扣接的 L形扣设板，该过滤网可从过滤池处拆卸下来，易于定期更换。 进一步的，多个所述导入通道之间通过连通管相连接，所述连通管的一端固定连 接有导气管，导气管与外接供气设备相连接，从而实现导入的废水内充氧，易于后续的生物 处理。 进一步的，所述U形导入管与L形管相连接处固定安装有磁化器，磁化器易于废水 的磁化，废水有氧条件下，磁处理能够去除水中的部分COD。 进一步的，所述废水搅拌筒为上端具有开口的弧形结构，且开口与生物处理筒内 壁相衔接。 进一步的，所述搅拌轴的两端分别转动连接于生物处理筒的内端两侧侧壁上，所 述搅拌轴内开设有用于曝气管套设安装的中空腔，所述生物处理箱远离旋转电机的一端贯 穿套设有与曝气管转动密封衔接的供气管，曝气管的设置，可定期进行曝气处理，进一步提 高了废水中的含氧量。 进一步的，所述供气管内端与曝气管相衔接处安装有旋转接头，所述供气管外接 有曝气设备。 进一步的，所述曝气管上开设有多个曝气孔，所述转动轴的侧壁上开设有多个与 曝气孔位置相匹配的开孔。 进一步的，多个所述环形磁铁片12的上下端均通过连接轴13贯穿连接。 进一步的，所述生物膜架体包括固定连接于生物处理筒内端的上网架和下网架， 所述上网架和下网架之间填充有生物絮凝团，且上网架和下网架均为改性聚氨酯过滤网 架，改性聚氨酯过滤网架与生物絮凝团的配合，有效实现对有机染料废水中的有机杂质进 行吸附、去除。 3．有益效果 相比于现有技术，本发明的优点在于： （1）本方案通过废水过滤装置对废水进行初步过滤，易于对废水中加大颗粒物进行过 滤去除，且设置多个U形导入管对废水进行分批导入，提高废水的处理效果，同时配合生物 处理筒内的曝气管，有效提高废水中的含氧量，此外，在生物处理筒内外设置相互配合的环 形磁铁片、电磁铁，两者所形成的磁场则对导入废水进行磁化处理，磁化后的废液中不易存 在结块，也易于生物膜载体的激活，磁化处理后废水能引起生物膜渗透性增加,进一步提高 废水分解、净化作用。 5 CN 111606498 A 说　明　书 3/5 页 （2）在废水过滤装置设置导气管，在过滤过程中进行充氧处理，实现导入至生物处 理筒内的废水有机物能够与生物膜架体及溶解氧充分接触，而U形导入管与L形管相连接处 固定安装有磁化器，磁化器易于废水的磁化，废水有氧条件下，磁处理能够去除水中的部分 COD。 （3）搅拌轴的两端分别转动连接于生物处理筒的内端两侧侧壁上，搅拌轴内开设 有用于曝气管套设安装的中空腔，生物处理箱远离旋转电机的一端贯穿套设有与曝气管转 动密封衔接的供气管，曝气管的设置，可定期进行曝气处理，进一步提高了废水中的含氧 量，而供气管内端与曝气管相衔接处安装有旋转接头，供气管外接有曝气设备，设置旋转接 头，在供气的过程中不影响曝气管随搅拌轴进行旋转操作。 （4）生物膜架体包括固定连接于生物处理筒内端的上网架和下网架，上网架和下 网架之间填充有生物絮凝团，且上网架和下网架均为改性聚氨酯过滤网架，改性聚氨酯过 滤网架与生物絮凝团的配合，有效实现对有机染料废水中的有机杂质进行吸附、去除。 附图说明 图1为本发明的立体图； 图2为本发明的废水过滤装置与U形导入管结合处的立体图； 图3为本发明的的废水过滤装置处的立体图； 图4为本发明的生物处理筒的内部剖视图一； 图5为本发明的生物处理筒的内部剖视图二。 图中标号说明： 1生物处理筒、2废水蓄存池、3导污管、4进污口、5排污口、6  U形导入管、7  L形管、8废水 过滤装置、801过滤池、802导入通道、803过滤网、804  L形扣设板、805连通管、806导气管、9 旋转电机、10废水搅拌筒、101过滤孔、11搅拌轴、111开孔、12环形磁铁片、13连接轴、14曝气 管、141曝气孔、15电磁铁、16上网架、17下网架、18生物絮凝团、19供气管。
