技术摘要：
一种油浴式轴承装置以及旋转机械，该油浴式轴承装置对绕轴线旋转的旋转轴(1)进行支承，所述油浴式轴承装置具备：多个轴瓦(51)，它们沿着旋转轴(1)的外周面(1S)在周向上隔开间隔地排列；圆环状的承载圈(52)，其从外周侧支承多个轴瓦(51)，并且形成有供给润滑油的供油孔(  全部
背景技术：
在如压缩机、涡轮机那样、具备高速旋转的旋转轴的旋转机械中，为了在使旋转轴 顺畅地旋转的同时支承载重，设置有各种轴承装置。作为这种轴承装置的一种，可举出可倾 瓦轴承。可倾瓦轴承具有：多个轴瓦，它们沿着旋转轴的外周面设置；以及承载圈，其从外周 侧覆盖这些轴瓦。轴瓦在承载圈的内周面上由尖头状的枢轴支承为能够摆动(例如参照下 述专利文献1)。在专利文献1的轴承装置中，在沿周向相邻的轴瓦彼此之间设置有用于供给 润滑油的喷嘴。由此，在轴瓦与旋转轴之间形成润滑油的膜，从而能够实现旋转轴的顺畅的 旋转。 另一方面，作为与上述可倾瓦轴承不同的其他轴承装置，也广泛使用有被称作油 浴式轴承装置的轴承装置。在这种轴承装置中，在外壳与旋转轴之间的空间填充有润滑油。 即，轴瓦成为始终浸在润滑油中的状态。润滑油从形成于承载圈的供油孔经由轴瓦彼此之 间的空间向外壳内供给。之后，润滑油伴随着旋转轴的旋转而与流动的润滑油(主流)混合。 通过混合新的润滑油，能够将在轴瓦与旋转轴之间流动的期间变为高温的润滑油的温度降 低。 在先技术文献 专利文献 专利文献1：日本特开2016-109268号公报 这里，在上述的油浴式轴承装置中，伴随着旋转轴的旋转而流动的润滑油的主流 与从供油孔供给的新的润滑油的流动相比为高速。因此，有可能新供给的润滑油被主流弹 飞而两者不会充分地混合。其结果是，润滑油变为高温，有可能影响轴承装置的负载能力。
技术实现要素：

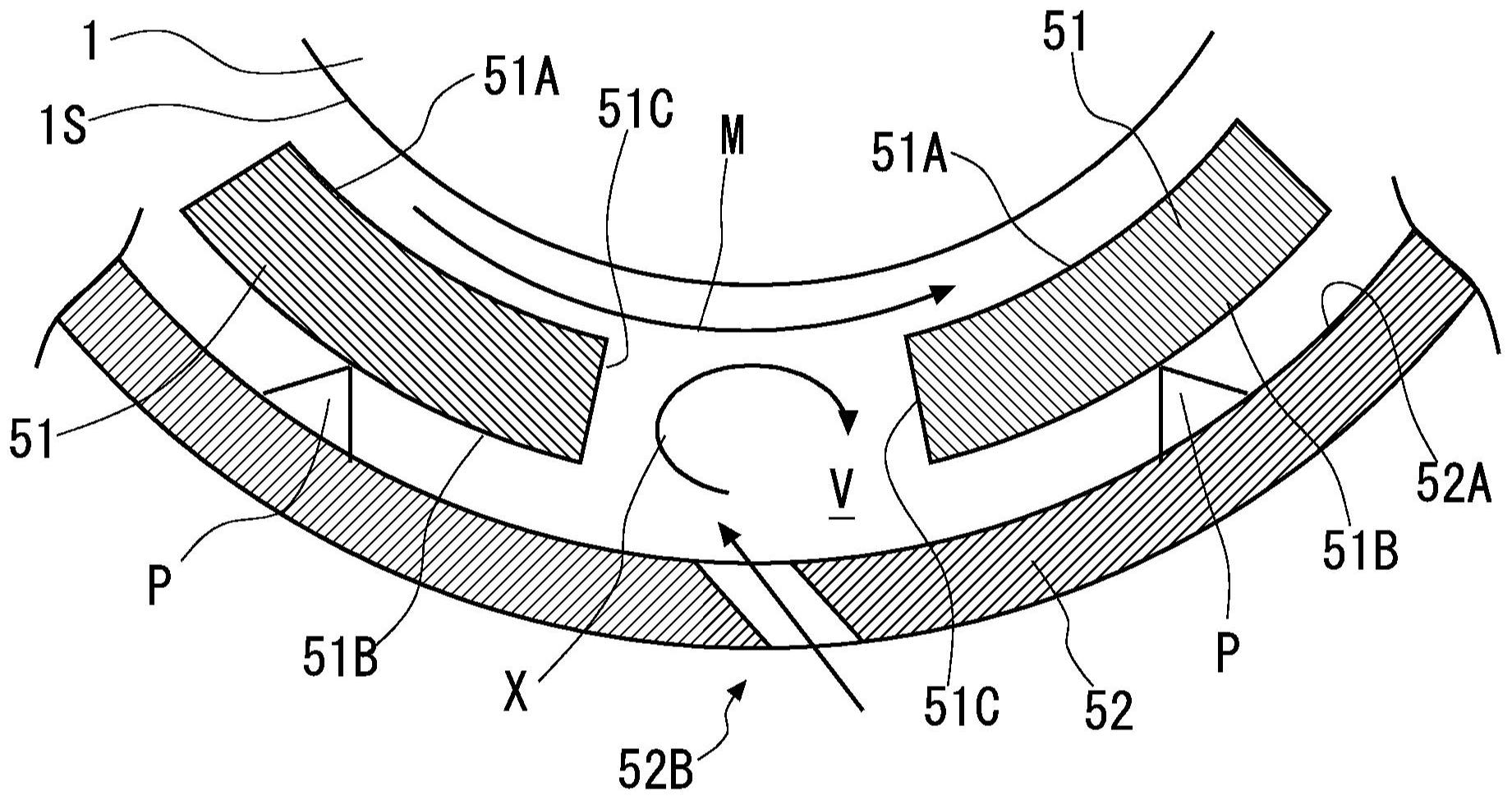

发明要解决的课题 本发明是为了解决上述课题而提出的，其目的在于，提供一种通过更稳定地供给 润滑油从而负载能力提高了的油浴式轴承装置以及旋转机械。 用于解决课题的手段 根据本发明的第一方式，油浴式轴承装置对绕轴线旋转的旋转轴进行支承，其中， 所述油浴式轴承装置具备：多个轴瓦，它们沿着所述旋转轴的外周面在周向上隔开间隔地 排列；圆环状的承载圈，其从外周侧支承所述多个轴瓦，并且形成有供给润滑油的供油孔； 以及外壳，其从外周侧覆盖所述承载圈，并且将润滑油保持于该外壳与所述旋转轴之间，所 述供油孔将所述承载圈从外周侧贯通至内周侧，并且随着朝向针对所述轴线而言的径向内 侧而朝向所述旋转轴的旋转方向后方侧延伸。 3 CN 111594542 A 说　明　书 2/7 页 根据上述结构，供油孔随着朝向径向内侧而朝向旋转轴的旋转方向后方侧延伸。 因此，通过供油孔供给的新的润滑油的流体与沿旋转轴的外周面流动的润滑油的流动方向 (即，旋转方向前方)相向。由此，在新的润滑油与现有的润滑油碰撞时，在轴瓦彼此之间的 空间形成以轴线方向为中心的涡流。通过形成涡流，能够充分地混合新的润滑油与现有的 润滑油。 根据本发明的第二方式，在第一方式的上述油浴式轴承装置中，可以的是，所述油 浴式轴承装置还具有设置于所述供油孔的出口侧端部且流路截面积比所述供油孔的其他 部分小的缩窄部。 根据上述结构，在供油孔的出口侧端部设置有缩窄部，因此能够进一步地提高通 过该缩窄部的润滑油的流速。由此，能够更高效地混合经由供油孔的新供给的润滑油与沿 旋转轴的外周面流动的现有的润滑油。 根据本发明的第三方式，在第一或者第二方式的上述油浴式轴承装置中，可以的 是，所述轴瓦的所述旋转方向前方侧的端面随着朝向径向内侧而朝向所述旋转方向后方侧 延伸。 根据上述结构，轴瓦的旋转方向前方侧的端面随着朝向径向内侧而朝向旋转方向 后方侧延伸。由此，经由供油孔供给的新的润滑油沿着上述端面朝向旋转轴的外周面，更锐 角地碰撞于沿旋转轴的外周面流动的润滑油的流体。由此，能够促进涡流的形成，能够更高 效地混合新的润滑油与现有的润滑油。 根据本发明的第四方式，在第一至第三方式中任一方式的上述油浴式轴承装置 中，可以的是，所述轴瓦的所述旋转方向后方侧的端面随着朝向径向内侧而朝向所述旋转 方向后方侧延伸。 根据上述结构，轴瓦的旋转方向后方侧的端面随着朝向径向内侧而朝向旋转方向 后方侧延伸。由此，经由供油孔供给的新的润滑油沿着上述端面朝向旋转轴的外周面，更锐 角地碰撞于沿旋转轴的外周面流动的润滑油的流体。由此，能够促进涡流的形成，能够更高 效地混合新的润滑油与现有的润滑油。 根据本发明的第五方式，在第一至第四方式中任一方式的上述油浴式轴承装置 中，可以的是，所述供油孔在所述轴线方向上隔开间隔地形成有多个。 根据上述结构，供油孔在轴线方向上隔开间隔地形成有多个，因此能够在轴线方 向的整个区域稳定地供给润滑油。 根据本发明的第六方式，在第五方式的上述油浴式轴承装置中，可以的是，在多个 所述供油孔之中，越是所述轴线方向上的中央部的所述供油孔，则开孔直径越大。 这里，越是靠近轴线方向上的轴瓦的中央，由旋转轴的载重产生的压力越高，因此 润滑油的流速越高。根据上述结构，在多个供油孔之中，越是轴线方向上的中央部的供油 孔，开孔直径越大。因此，能够从中央部的供油孔供给更多的润滑油。其结果是，能够更稳定 地支承旋转轴。 根据本发明的第七方式，在第一至第六方式中任一方式的上述油浴式轴承装置 中，可以的是，彼此相邻的一对所述轴瓦中在周向上彼此对置的端面呈向彼此远离的方向 凹陷的弯曲面。 根据上述结构，彼此相邻的轴瓦的端面呈向彼此远离的方向凹陷的弯曲面。由此， 4 CN 111594542 A 说　明　书 3/7 页 润滑油沿着弯曲面流动，从而更顺畅地形成涡流。其结果是，能够更高效地混合经由供油孔 供给的新的润滑油与沿旋转轴的外周面流动的润滑油。 根据本发明的第八方式，旋转机械具备：所述旋转轴；以及将所述旋转轴支承为能 够旋转的第一至第七方式中任一方式的油浴式轴承装置。 根据上述结构，能够提供可更稳定地运用的旋转机械。 发明效果 根据本发明，能够提供一种通过更稳定地供给润滑油从而负载能力提高了的油浴 式轴承装置以及旋转机械。 附图说明 图1是表示本发明的第一实施方式的旋转机械的结构的剖视图。 图2是表示本发明的第一实施方式的轴承装置的结构的剖视图。 图3是本发明的第一实施方式的轴承装置的主要部位放大剖视图。 图4是表示本发明的第二实施方式的轴承装置的供油孔的结构的图。 图5是本发明的第三实施方式的轴承装置的主要部位放大剖视图。 图6是本发明的第四实施方式的轴承装置的主要部位放大剖视图。 图7是本发明的第五实施方式的轴承装置的主要部位放大剖视图。 图8是表示本发明的第五实施方式的轴承装置的变形例的主要部位放大剖视图。 附图标记说明： 1...旋转轴； 1S...外周面； 2...流路； 3...外壳； 4...叶轮； 5...轴颈轴承(油浴式轴承装置)； 51...轴瓦； 51C、251C...轴瓦端面； 51F...前方侧端面； 51R...后方侧端面； 52...承载圈； 52A...承载圈内周面； 52B...供油孔； 53...轴承外壳； 521B...第一供油孔； 522B...第二供油孔； 54...润滑油供给部； 54A...罐； 54B...供给配管； 54C...泵； 5 CN 111594542 A 说　明　书 4/7 页 6...推力轴承； 7...吸气口； 8...排气口； 41...盘； 42...叶片； 43...罩； 50...回转叶片； 100...离心压缩机； O...轴线； S...缩窄部； T1...出口侧端部； T2...入口侧端部； V...空间； X...涡流。
