技术摘要：
本发明公开了一种用于远程供水的消防水管铺设装置，包括铺设壳体，所述铺设壳体内设有工作腔，所述工作腔右侧内壁和外界相通设有通孔，所述工作腔内设有套圈释放组件，所述套圈释放组件包括固设于所述工作腔前侧内壁的固定支架、设于所述固定支架右端且能够前后滑动的  全部
背景技术：
在消防灭火中，有时常常会遇到火灾发生地点没有充足的水源，从而需要远程调 水的情况。在远程送水中，常常采用将抽水机放置在远处的水源地，并沿途铺设水管的方 式。但由于送水距离过长，可能会导致水管乱窜而影响到其他来往的行人和车辆，具有极大 的安全隐患，本发明阐明的一种能解决上述问题的装置。
技术实现要素：

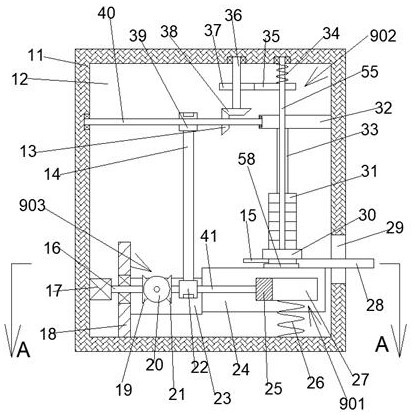

本发明的目的在于提供一种用于远程供水的消防水管铺设装置，用于克服现有技 术中的上述缺陷。 根据本发明的一种用于远程供水的消防水管铺设装置，包括铺设壳体，所述铺设 壳体内设有工作腔，所述工作腔右侧内壁和外界相通设有通孔，所述工作腔内设有套圈释 放组件，所述套圈释放组件包括固设于所述工作腔前侧内壁的固定支架、设于所述固定支 架右端且能够前后滑动的滑动块、设于所述滑动块右端且能够上下滑动的支撑滑块、放置 于所述支撑滑块上端的套圈块、固设于所述套圈块上且能够通过所述通孔伸出外界的套圈 工具，和所述套圈工具铰接的铰接杆，所述套圈块内设有圆孔，所述工作腔内设有更换组 件，所述更换组件包括固设于所述工作腔右侧内壁的水平支架、转动连接于所述水平支架 下端且位于所述圆孔内的第一传动轴、转动连接于所述工作腔上侧内壁的第二传动轴、固 设于所述第二传动轴下端的转动框、设于转动框内且能够和所述套圈块滑动连接的联动 槽、固设于所述工作腔后侧内壁的挡板，且所述挡板能和穿在所述第一传动轴上的最下端 的所述套圈工具抵接，所述工作腔内还设有动力控制组件。 可优选地，所述工作腔左侧内壁固设有电机，所述电机右端动力连接有和所述固 定支架转动连接的第三传动轴。 其中，所述套圈释放组件还包括固设于所述工作腔前端且位于所述固定支架右侧 的前后向支架，所述前后向支架上转动连接有左右延伸的第四传动轴，位于所述前后向支 架右侧的所述第四传动轴上固设有第一齿轮，所述前后向支架右端设有能够上下滑动的弹 簧支架，所述弹簧支架和所述工作腔下侧内壁之间连接有连接弹簧，所述弹簧支架后端固 设有适应滑块，所述适应滑块内设有滑动腔，所述滑动腔内壁滑动连接有和所述支撑滑块 前端固定连接的滑动支架，所述套圈工具内固设有能够容纳消防水管通过的水管通孔，所 述水管通孔和所述铰接杆之间连接有套圈弹簧，所述支撑滑块上端还是设有用于使位于所 述支撑滑块上端的所述套圈工具限位的限位框。 其中，所述更换组件还包括固设于所述第二传动轴上的扇形齿轮，且所述扇形齿 轮齿面弧度为九十度，所述扇形齿轮和所述工作腔上侧内壁之间连接有扭簧，所述工作腔 上侧内壁转动连接有位于所述第二传动轴左侧的第五传动轴，所述第五传动轴上固设有能 4 CN 111577973 A 说　明　书 2/4 页 够和所述扇形齿轮啮合连接的第二齿轮。 其中，所述动力控制组件包括转动连接于所述水平支架左端且和所述工作腔左侧 内壁转动连接的第六传动轴，所述第六传动轴上固设有第一锥齿轮，所述第六传动轴上固 设有位于所述第一锥齿轮左侧的副带轮，所述第五传动轴上固设有位于所述第二齿轮下侧 且和所述第一锥齿轮啮合连接的第二锥齿轮，位于所述前后向支架左侧的所述第四传动轴 上固设有主带轮，所述主带轮和所述副带轮之间连接有皮带，所述第四传动轴上固设有位 于所述主带轮左侧的第三锥齿轮，位于所述固定支架右侧的所述第三传动轴上固设有第四 锥齿轮，所述滑动块前端转动连接有第七传动轴，所述第七传动轴内设有联动腔，所述第七 传动轴前端花键连接有第八传动轴，且所述第八传动轴后端和所述联动腔后端之间连接有 联动弹簧，所述第八传动轴前端固设有能够和所述第四锥齿轮以及所述第三锥齿轮啮合连 接的第五锥齿轮，所述固定支架右端固设有位于所述滑动块后侧的联动支架，所述联动支 架和所述滑动块之间连接有复位弹簧。 本发明的有益效果是：本发明采用了多个套圈工具，以套圈的方式将套圈工具依 次套在沿途的护栏支撑柱上，从而能使在远程送水时，水管始终靠近护栏，并在护栏支撑柱 的作用下防止乱窜，防止对沿途其他行人以及车辆的通行造成影响。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获 得其他的附图。 图1是本发明的一种用于远程供水的消防水管铺设装置的整体结构示意图； 图2是图1的“A-A”方向的结构示意图； 图3是转动框的结构示意放大图； 图4是限位框的结构示意放大图。
