技术摘要：
新型组合式皮带订装装置，包括第一夹紧块、第二夹紧块、定位槽、钢丝扣、第一固定丝，本方案在定位槽上表面宽度方向开设有若干长方形凹槽，以对设置于长方形凹槽中的钢丝扣进行横向限位，在定位槽上表面U形定位凹槽下方还设置有固定通孔，将第一固定丝设置于固定通孔中  全部
背景技术：
现市场上的皮带订扣机存在设备操作繁琐、技术依赖程度高、皮带接口不整齐、平 直度差、夹紧力不足、错扣、设备维护维修复杂等诸多问题，为订扣操作带来诸多不便，且效 率低下。
技术实现要素：

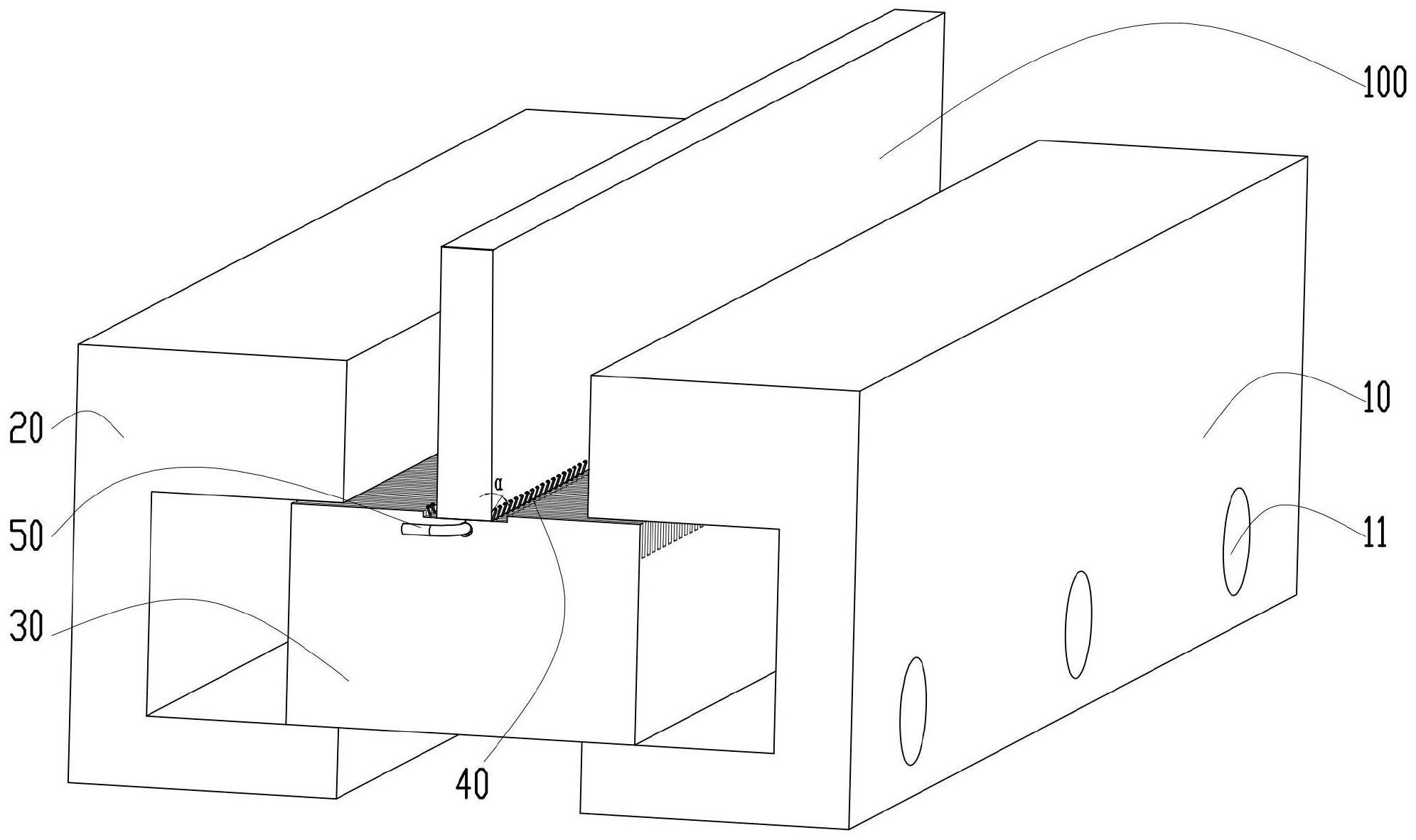

有鉴于此，针对上述不足，有必要提出一种新型组合式皮带订装装置。 一种新型组合式皮带订装装置，包括第一夹紧块、第二夹紧块、定位槽、钢丝扣、第 一固定丝，所述第一夹紧块、第二夹紧块为设置有U形凹槽的矩形块体，所述第一夹紧块、第 二夹紧块相对设置于定位槽两侧，所述定位槽上表面沿宽度方向开设有若干长方形凹槽， 所述定位槽上表面沿长度方向还开设有U形定位凹槽，且U形定位凹槽下方还设置有固定通 孔，所述钢丝扣沿定位槽长度方向设置于U形定位凹槽中，所述第一固定丝设置于U形定位 凹槽下方的固定通孔中。 优选的，所述第一夹紧块、第二夹紧块远离U形凹槽的一侧还开设有若干夹持通 孔。 优选的，所述钢丝扣包括第一钢丝、第二钢丝、第二固定丝，所述第一钢丝、第二钢 丝沿长度方向交替设置于第二固定丝上。 优选的，所述第一钢丝包括弧形丝、第一L形丝、第二L形丝、第一锥形丝、第二锥形 丝，所述第一L形丝一端、第二L形丝一端相对设置于弧形丝两侧，所述第一锥形丝一端与第 一L形丝另一端连接，所述第二锥形丝另一端与第二L形丝另一端连接。 优选的，所述第一L形丝长度不大于第二L形丝长度。 优选的，所述定位槽在U形定位凹槽与固定通孔之间的还开设有引线通孔。 本方案在定位槽上表面宽度方向开设有若干长方形凹槽，以对设置于长方形凹槽 中的钢丝扣进行横向限位，在定位槽上表面U形定位凹槽下方还设置有固定通孔，将第一固 定丝设置于固定通孔中，以对设置于长方形凹槽中的钢丝扣进行纵向限位，避免皮带在钉 扣过程中受外力不均匀时出现跳扣、错扣、晃动等不良情形，再将皮带设置于U形定位凹槽 中，通过外部夹钳将第一夹紧块、第二夹紧块夹紧，将定位槽上表面皮带两侧的钢丝扣钉扣 至皮带中，实现对皮带的高效钉扣。本装置操作简单，维护陈本低，且装订后的皮带接口整 齐、平直度良好、不存在错扣现象，切实有效提高皮带生产效率及装订合格率。 附图说明 图1为新型组合式皮带订装装置的轴侧示意图。 图2为图1的局部放大示意图。 3 CN 111594574 A 说　明　书 2/3 页 图3为定位槽的部分结构示意图。 图4为钢丝扣的结构示意图。 图5为第一钢丝的结构示意图。 图6为第一固定丝的结构示意图。 图中：第一夹紧块10、夹持通孔11、第二夹紧块20、定位槽30、长方形凹槽31、U形定 位凹槽32、固定通孔33、引线通孔34、钢丝扣40、第一钢丝41、弧形丝411、第一L形丝412、第 二L形丝413、第一锥形丝414、第二锥形丝415、第二钢丝42、第二固定丝43、第一固定丝50； 皮带100。
