技术摘要：
本发明涉及一种注射器，属于医疗器械技术领域，包括注射管、芯杆、活塞、按手、外套卷边、锥头，注射管由注射管(1‑1)、注射管(1‑2)成贯通的U型结构，底部通过导流管贯通连接；芯杆底部置于注射管(1‑1)中，活塞固定连接在芯杆底部并与注射管(1‑1)管壁紧密配合；按手  全部
背景技术：
： 目前临床动物实验中所用的注射器都是普通的医用注射器，在动物实验过程中由 于动物的不配合导致使用起来不太方便。如小白鼠的心脏灌流实验，左手扶住夹具调整心 脏位置，右手既需要在注射过程中在注射器前部把持注射器，又需要从注射器底部推动注 射器芯杆，注射极不方便，工作效率低下。
技术实现要素：

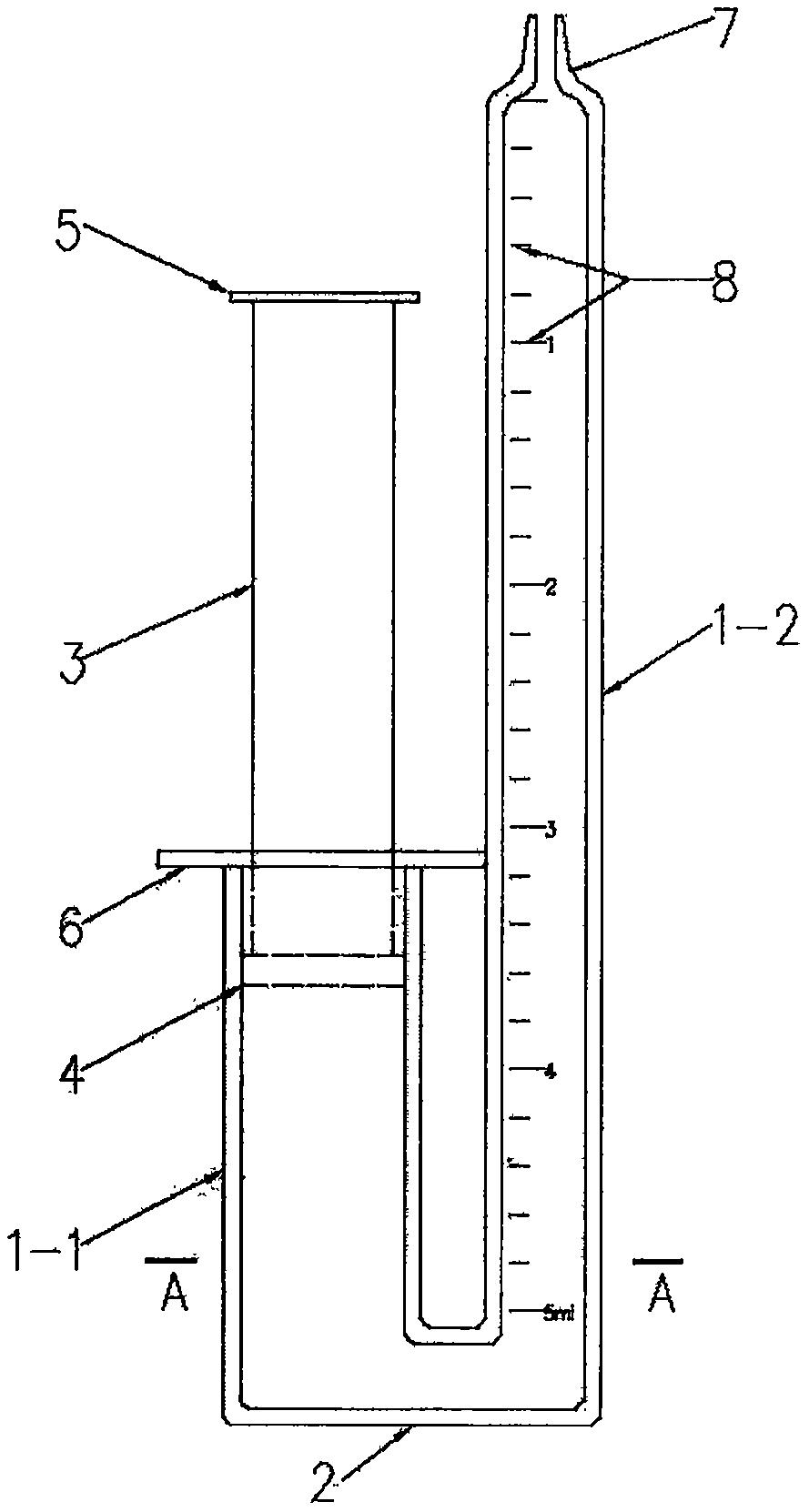

： 本发明的目的在于解决现有技术的不足，提供一种便于一只手同时顺利进行两项 操作的高效率的动物实验用注射器。 为解决上述技术问题，本发明采取的技术方案为： 一种动物实验用注射器，包括注射管(1)、芯杆(3)、活塞(4)、按手(5)、外套卷边 (6)、锥头(7)，注射管(1)由注射管(1-1)、注射管(1-2)成贯通的U型结构，底部通过导流管 (2)贯通连接；芯杆  (3)底部置于注射管(1-1)中，活塞(4)固定连接在芯杆(3)底部并与注 射管(1-1)管壁紧密配合；按手(5)固定连接在芯杆(3)的顶部；外套卷边(6)与注射管(1-1) 的上部固定连接；锥头(7)位于注射管(1-2)的上部，注射管(1-2)上设有刻度线(8)。 进一步的所述注射管(1-2)顶部高出注射管(1-1)顶部10-40mm。 进一步的所述注射管(1-2)内径为注射管(1-1)内径的二分之一至八分之一。 进一步的进一步的所述导流管(2)外径与注射管(1-2)外径相等。 优选的注射管(1-1)、导流管(2)、注射管(1-2)固连为一体，注射管(1-1)的一侧壁 与相邻的注射管(1-2)侧壁相交为一体，底部通过联通口(9)贯通。 本发明技术方案的有益效果是：在给动物做注射实验时，可以用一只手同时顺利 完成在注射器前部把持注射器和从注射器前部注射药物两项操作，操作方便，提高了实验 效率。 附图说明： 下面结合附图对本发明的实施方式做进一步说明： 图1为本发明的结构示意图之一； 图2为本发明的结构示意图之一的A-A剖面图； 图3为本发明的结构示意图之二； 图4为本发明的结构示意图之二的B-B剖面图。 图中：1-1、注射管，1-2、注射管，2、导流管，3、芯杆4、活塞，5、按手，6、外套卷边，7、 锥头，  8、刻度线，9、联通口。 3 CN 111544156 A 说　明　书 2/3 页
