技术摘要：
本发明涉及使用跳闸电路监视(TCS)继电器来监视跳闸电路系统的健康状况的方法。断路器操作用于通过断开主触点来中断在电线中流动的电流，并具有辅助触点以指示断路器触点的状态。断路器被来自保护继电器的信号触发跳闸。跳闸电路系统包括保护继电器到断路器的连接，以及  全部
背景技术：
设备中的常规跳闸电路(例如中压断路器)控制驱动器的断开和闭合，通过开关驱 动断开和闭合操作。在传统的机械断路器中，驱动器是由电磁体组成的释放弹簧的分励脱 扣器(shunt  release)。因此，弹簧执行所需的断开或闭合操作。 如本领域技术人员所知，断路器设置在电路中，以响应于附接到低压电路的触点 (跳闸触点)的闭合而断开高压电路的一部分。跳闸触点和电源电压形成跳闸电路的一部 分。因此，断路器可以包括跳闸线圈和断路器触点。闭合跳闸触点导致电流在断路器的跳闸 线圈中流动，这导致断路器断开以及高压电路的断路。当高压电路发生故障时，重要的是断 路器可以操作以断开电路，以减少造成的损坏。为了检测应用的功能和可靠性，需要连续检 查跳闸电路，为此，通常使用跳闸电路监视(TCS)继电器。通用跳闸电路监视继电器被设计 用来检查跳闸电路的低阻抗，并检测跳闸电路何时变为开路。当连接损坏或电磁绕组 (winding)的导线被过流烧毁时，会发生这种情况。 常规上，大多数监视继电器是在断路器跳闸线圈的闭合后状况期间进行监视的装 置。某些公用事业设备甚至在预闭合状况期间都有对跳闸线圈进行监视的实践，以确保跳 闸电路的适当健康性。在对预闭合状况的监视中，继电器利用另一个线圈和单独的辅助电 压来获得此功能。 当前，实现在预闭合和闭合后两种状况下对跳闸线圈和连接到断路器跳闸触点的 线缆电路以及断路器触点故障的监控是一个挑战，这样，逻辑电路应当足够坚固，以承受跳 闸线圈工作期间产生的中间干扰(主要是电感)。
技术实现要素：

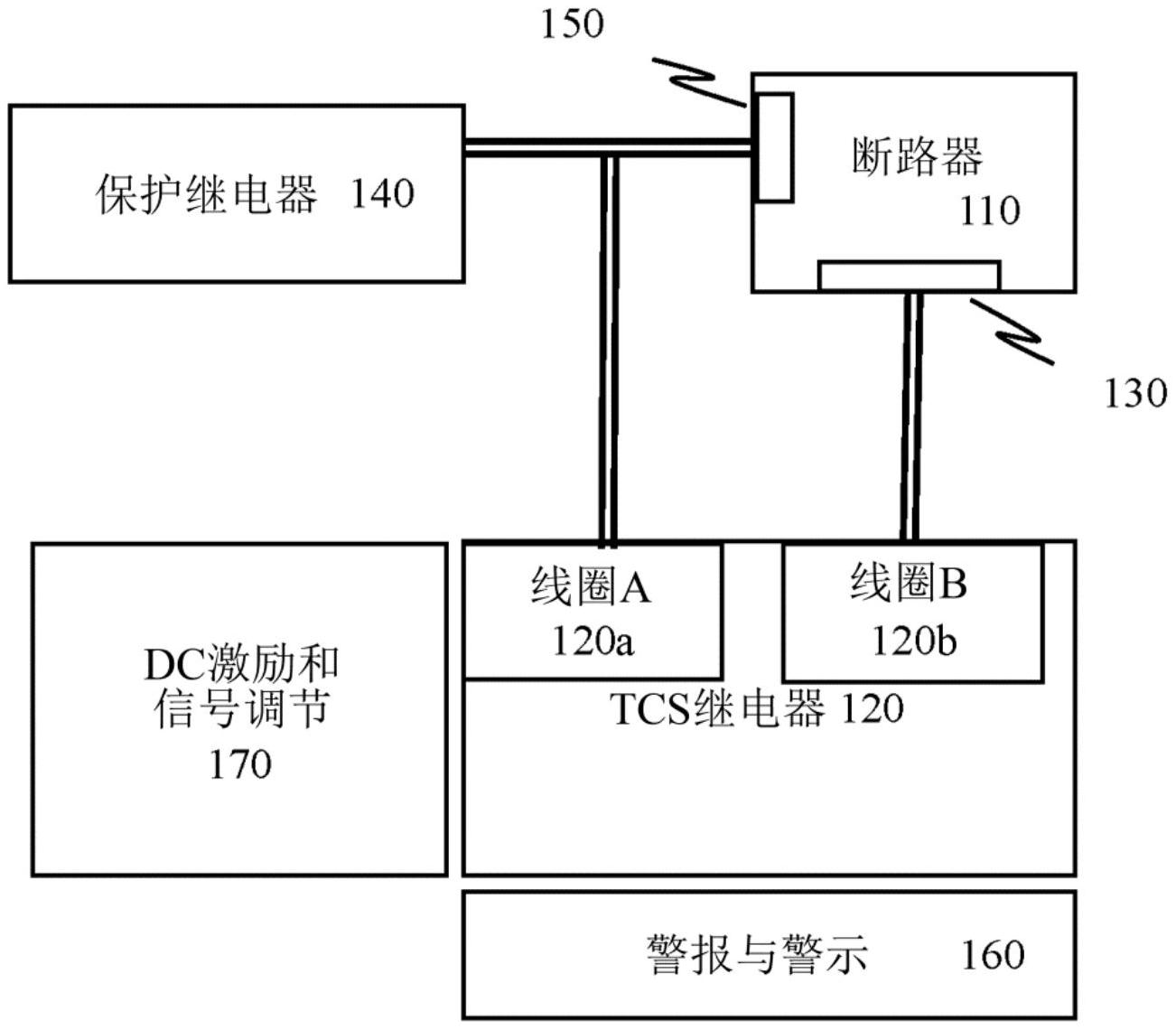

通过阅读和理解以下说明书将理解本文解决了上述缺点、不足和问题。 在一个方面，本发明提供了一种方法，所述方法用于利用跳闸电路监视继电器监 控与断路器的跳闸操作相关联的跳闸电路系统(trip  circuitry)的健康状况(health  condition)以及断路器触点的状态，所述断路器连接在电线中并操作用于通过断开主触点 来中断在所述电线中流动的电流，并具有辅助触点以指示所述断路器触点的状态，并且其 中所述断路器在跳闸触点处与保护继电器电气连接，并被来自所述保护继电器的信号触发 跳闸，并且其中所述跳闸电路系统包括所述保护继电器和所述断路器之间的电气连接，以 及用于激发所述断路器跳闸的跳闸线圈，所述方法包括：通过将所述辅助触点与所述跳闸 电路监视继电器中的第一线圈电气连接，利用所述辅助触点通过所述跳闸电路监视继电器 来监控所述断路器的状态；利用所述跳闸触点通过所述跳闸电路监视继电器中的第二线圈 来监控与所述断路器的跳闸操作相关联的所述跳闸电路系统的健康状况；其中，所述第一 3 CN 111602221 A 说　明　书 2/5 页 线圈和所述第二线圈包括在单个跳闸电路监视继电器内，并且所述跳闸电路监视继电器由 所述第一线圈和所述第二线圈中的任一线圈磁力地操作，以指示所述断路器的状态以及与 所述断路器相关联的所述跳闸电路系统的健康状况。 附图说明 附图示出了如本文所公开的示例性实施例，并且不应视为对保护范围的限制。在 图中： 图1a示出了用于监控跳闸电路系统健康状况的元件的框图； 图1b示出了真值表，所述真值表示出了跳闸电路监视继电器的状态； 图2示出了跳闸电路监视继电器的结构； 图3示出了用于监控跳闸电路系统健康状况的方法流程图； 图4a示出了在保护跳闸触点处于断开状况的情况下断路器处于预闭合状况时的 状况； 图4b示出了在保护跳闸断开的情况下断路器的闭合位置； 图4c示出了在保护跳闸处于断开状态的情况下断路器处于闭合后状况； 图4d示出了在保护跳闸处于闭合状态的情况下断路器处于断开状况；以及 图4e示出了在保护跳闸处于断开状况的情况下断路器处于预闭合状况。
