技术摘要：
本发明公开了一种精密电力电子密封柜，涉及电力电子密封柜领域，针对现有的精密电子气动元件设置的柜体与柜门的密封性较差时，灰尘易从柜体与柜门之间的缝隙进入柜体内，影响电子气动元件的散热效果，从而影响其使用寿命的问题，现提出如下方案，其包括柜体，所述柜体  全部
背景技术：
电力是以电能作为动力的能源。20世纪出现的大规模电力系统是人类工程科学史 上最重要的成就之一，是由发电、输电、变电、配电和用电等环节组成的电力生产与消费系 统。它将自然界的一次能源通过机械能装置转化成电力，再经输电、变电和配电将电力供应 到各用户。电力设备主要包括以发电设备和供电设备两大类，发电设备主要是电站锅炉、蒸 汽轮机、燃气轮机、水轮机、发电机、变压器等等，供电设备主要是各种电压等级的输电线 路、互感器、接触器等等。 目前电力设备多放置于电力柜内，且一些精密的电子气动元件在使用时，需要保 证电力柜内的散热性，但现有的电力柜在使用时，柜门与柜体之间密封性较长，灰尘易从柜 门与柜体之间的空隙进入柜体内，影响电力柜内部的电子气动元件的散热，并且现有的电 力柜散热使，散热风机的位置固定，易使电力柜内部的散热不均匀，散热效果不好，为此我 们设计出一种精密电力电子密封柜来解决上述问题。
技术实现要素：

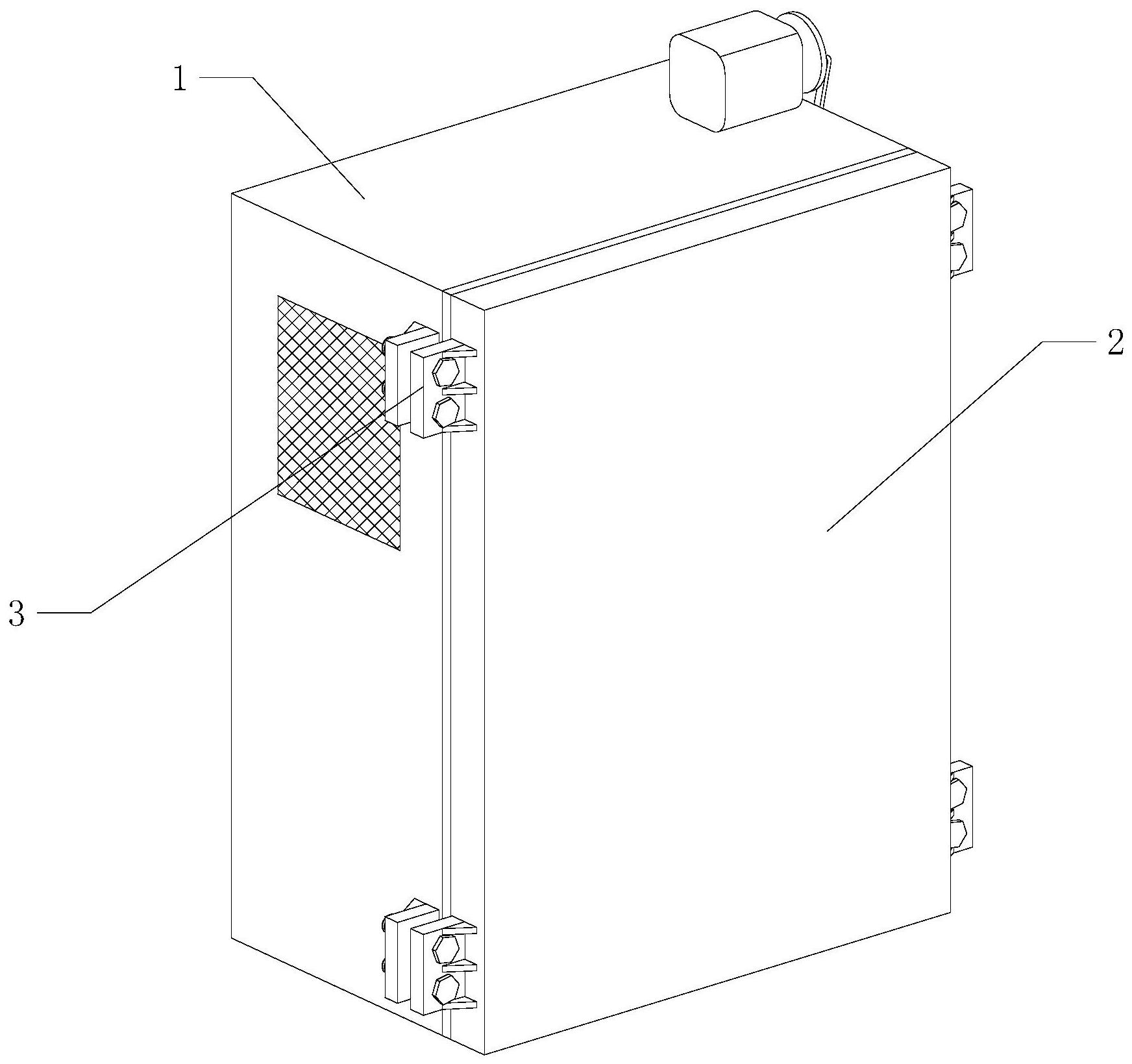

本发明提出的一种精密电力电子密封柜，解决了精密电子气动元件设置的柜体与 柜门的密封性较差时，灰尘易从柜体与柜门之间的缝隙进入柜体内，影响电子气动元件的 散热效果，从而影响其使用寿命的问题。 为了实现上述目的，本发明采用了如下技术方案： 一种精密电力电子密封柜，包括柜体，所述柜体的一侧设置有柜门，所述柜门与柜体之 间通过连接件固定，所述柜门的一侧固定有插件，且柜门朝向插件的一侧连接有密封垫，所 述柜体朝向柜门的一侧开设有插槽，所述柜体的一侧开设有放置槽，所述放置槽内设置有 散热件，所述柜体的顶部设置有电机，所述电机与散热件之间连接有推动杆，所述散热件包 括散热风机、连接板与挡板，所述散热风机的两侧均固定有连接板，且连接板的另一侧设置 有挡板，所述连接板上固定有拉杆，所述拉杆的另一端与推动杆转动连接。 优选的，所述连接件包括两组固定板，两组固定板分别固定在柜体与柜门上，两组 固定板之间通过螺钉固定，且固定板分别与柜体与柜门之间分别固定有加强筋。 优选的，所述插件呈环形插框结构，且插槽呈环形插槽，所述插槽的孔槽尺寸与插 件尺寸大小匹配。 优选的，所述柜体侧壁上的放置槽的两侧分别开设有卡槽，所述散热风机的两侧 分别固定有卡条，所述卡条均设置在卡槽内。 优选的，所述柜体的侧壁上开设有收纳腔，收纳腔分别设置在放置槽的两侧，并分 别与放置槽连通，且挡板设置在收纳腔中。 优选的，所述柜体远离放置槽的一侧开设有通风口，且通风口出设置有滤网。 3 CN 111587022 A 说　明　书 2/3 页 本发明的有益效果为：本发明，柜体与柜门之间的连接密封性较好，从而有效保证 灰尘不会通过柜体上的柜门进入回填内，从而增加精密电子气动元件的使用寿命，且通过 散热件的作用，并通过电热件与电机的配合，有效的是柜体内的散热较为均匀，散热效果较 好。 附图说明 图1为本发明的结构示意图。 图2为图1中的柜门拆开结构示意图。 图3为图2中的散热件的结构示意图。 图4为图2中柜体拆掉散热件时的结构示意图。 图中标号：1柜体、2柜门、3连接件、4插件、5密封垫、6插槽、7散热件、8电机、9推动 杆、10散热风、机、101卡条、11连接板、12挡板、13拉杆、14放置槽、15卡槽。
