技术摘要：
本发明公开了一种用于装饰板加工的多角度压平装置，本发明利用电磁吸合力来实现压平的力的控制，有效保证压平的平整性，并能准确的控制力的大小；本发明的压平横向驱动机构能够驱动两个压平块以相反的运动方向等速运动，以便实现对装饰板进行各个位置角度的压平运动，  全部
背景技术：
对于装饰板来说，由于装饰板一般是呈卷的产品，因此，在对其进行铺设前，一般 需要对其进行压平处理，以便保证铺设的平滑度和平整度。目前的装饰板开卷一般是利用 拉伸以及压辊的方式来完成，这种压平的方式虽然效率较高，但是，由于装饰板在长期的卷 曲的状态下，在压平后回弹比较严重，平整度无法得到保证，而且，如果采用一般压块的方 式进行压平，在压平时，不仅容易产生装饰板的变形，而且，压紧力难以控制，同时，去除压 块后，装饰板依然容易出现反复，影响装饰板的性能。
技术实现要素：

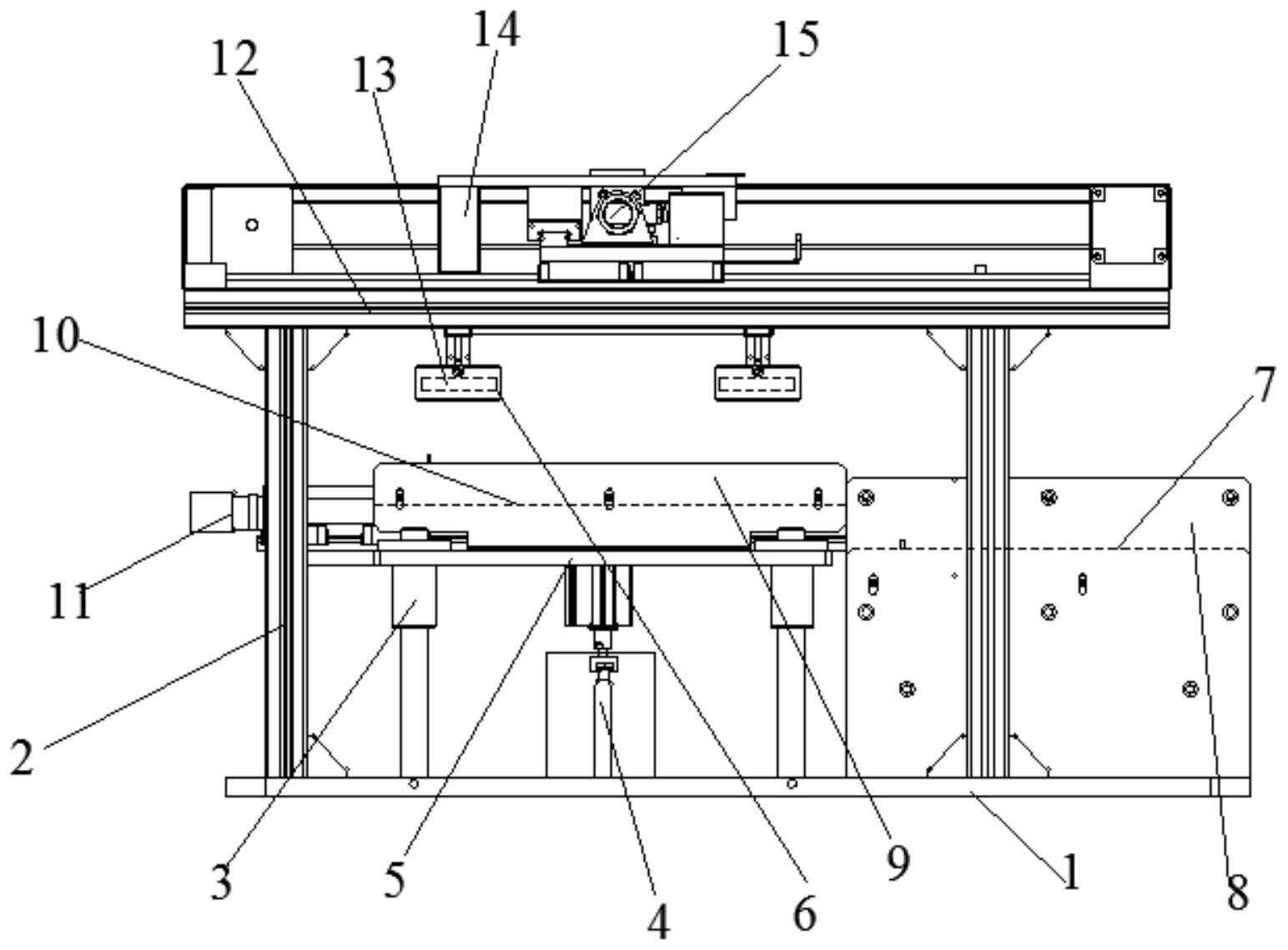

本发明的目的在于提供一种用于装饰板加工的多角度压平装置，以解决上述背景 技术中提出的问题。 为实现上述目的，本发明提供如下技术方案： 一种用于装饰板加工的多角度压平装置，其包括底板、支架、上料台、压平加工台、 横向支撑梁、横向移动座、纵向移动座和压平块，其中，所述底板上采用所述支架支撑设置 有两个水平延伸的所述横向支撑梁，两个横向支撑梁上横向往复移动的设置有横向移动 座，所述横向移动座上纵向可移动的设置有所述纵向移动座，所述纵向移动座上对称的设 置有两个可横向运动且可升降的两个所述压平块，所述压平块的下方设置有可升降的压平 加工台，所述压平加工台的一侧设置有固定在所述底板上的上料台，其特征在于，所述压平 加工台内设置有与其整个上端面位置对应的下电磁铁盘，所述压平块内设置有上电磁铁 盘，且所述上电磁铁盘的下端面与所述下电磁铁盘的上端面能够相吸；还包括压平横向驱 动机构，所述压平横向驱动机构能够驱动两个压平块以相反的运动方向等速运动，以便实 现对装饰板进行各个位置角度的压平运动； 还包括电磁控制器，所述电磁控制器能够控制在压平时所述上电磁铁盘与下电磁 铁盘之间的电磁吸合压力；且所述电磁控制器构设为使其在压平作业向前进给时，每个所 述压平块的向前进给方向的前端的电磁吸合压力大小小于其后端的电磁吸合压力大小。 进一步，作为优选，所述上电磁铁盘包括多个排列设置的电磁铁块单元，各个电磁 铁块单元沿着所述压平块的运动方向紧邻布置，各个所述电磁铁块单元的电磁力能够单独 的由所述电磁控制器进行控制，以便实现对所述压平块的在向前进给方向上不同位置的电 磁吸合力大小的控制。 进一步，作为优选，所述压平加工台的底部设置有升降机构，所述升降机构包括升 降气缸、导向升降套和支座，其中，所述升降气缸固定在所述底板上，所述升降气缸的顶端 固定连接至所述支座，所述支座的底部四周采用所述导向升降套导向滑动的设置在导柱 上，所述导柱固定在所述底板上，所述压平加工台设置在所述支座上。 4 CN 111570562 A 说　明　书 2/4 页 进一步，作为优选，所述支座的顶部设置有驱动丝杆和横向导槽，所述压平加工台 的底部设置有螺母移动座和横向导轨，所述横向导轨与所述横向导槽配合，所述驱动丝杆 与加工台驱动电机传动连接，所述驱动丝杆与所述螺母移动座螺纹连接，以便利用所述加 工台驱动电机驱动所述压平加工台横向移动。 进一步，作为优选，所述支座的纵向方向的两侧均设置有限位台肩，所述上料台的 纵向方向的两侧设置有上料限位立板。 进一步，作为优选，所述横向支撑梁的一端设置有横向伺服电机，所述横向支撑梁 上固定设置有横向导轨，所述横向移动座的两端设置有横向滑座，所述横向滑座在所述横 向导轨上滑动配合，所述横向伺服电机通过螺母丝杠机构驱动所述横向移动座横向移动。 进一步，作为优选，所述横向移动座的纵向延伸方向上设置有纵向导轨，所述纵向 移动座上设置有纵向滑座，所述纵向滑座沿着所述纵向导轨移动，且所述纵向移动座由纵 向螺母丝杠机构和纵向驱动电机驱动移动。 进一步，作为优选，所述压平块的上端固定连接至升降器的活塞杆，所述升降器的 顶端固定在压平滑动块上，所述压平滑动块由所述压平横向驱动机构驱动以便沿着所纵向 移动座内的横向压平导向滑槽横向可滑动的设置。 进一步，作为优选，所述压平横向驱动机构为双头液压缸或者双头气缸。 进一步，作为优选，所述压平横向驱动机构包括第一驱动铰接杆、第二驱动铰接 杆、铰接驱动液压缸，其中，所述第一驱动铰接杆的中间部位设置有铰接套，所述第二驱动 铰接杆的中间部位设置有铰接轴，所述铰接轴铰接套设在所述铰接套内，所述第一驱动铰 接杆与所述第二驱动铰接杆之间设置有对称布置的两个所述铰接驱动液压缸，所述第一驱 动铰接杆的两端和第二驱动铰接杆的两端均设置有铰接滑座，所述铰接滑座限位滑动在所 述压平滑动块上，通过所述铰接驱动液压缸驱动所述压平滑动块滑动。 与现有技术相比，本发明的有益效果是： (1)本发明提供的一种用于装饰板加工的多角度压平装置，其压平加工台内设置 有与其整个上端面位置对应的下电磁铁盘，所述压平块内设置有上电磁铁盘，且所述上电 磁铁盘的下端面与所述下电磁铁盘的上端面能够相吸，这样，利用电磁吸合力来实现压平 的力的控制，有效保证压平的平整性，并能准确的控制力的大小； (2)本发明的压平横向驱动机构能够驱动两个压平块以相反的运动方向等速运 动，以便实现对装饰板进行各个位置角度的压平运动，同时，电磁控制器能够控制在压平时 所述上电磁铁盘与下电磁铁盘之间的电磁吸合压力；且所述电磁控制器构设为使其在压平 作业向前进给时，每个所述压平块的向前进给方向的前端的电磁吸合压力大小小于其后端 的电磁吸合压力大小，可以有效的保证压平效果，这种电磁吸合压力大小的设计，可以保证 压平块前移的准确度以及平滑前进的性能，进而保证压平的平整能力，同时，后方的压力 大，可以进一步保证压平的效果，实现逐级压平，保证装饰板的外观与平滑性能。 附图说明 图1为一种用于装饰板加工的多角度压平装置的主视结构示意图； 图2为一种用于装饰板加工的多角度压平装置的三维外观俯视的结构示意图。 图3为本发明的压平加工台与压平块的布置结构示意图； 5 CN 111570562 A 说　明　书 3/4 页 图4为本发明的压平块内的电磁铁块单元的布置结构示意图； 图5为本发明的其中一个实施例的压平横向驱动机构的结构示意图；
