技术摘要：
本发明涉及一种削甘蔗皮设备，尤其涉及一种甘蔗榨糖厂用削甘蔗皮设备。本发明要解决的技术问题是如何设计一种削皮时能够节省人力，并且提高工作效率的甘蔗榨糖厂用削甘蔗皮设备。本发明提供了这样一种甘蔗榨糖厂用削甘蔗皮设备，包括有：支撑机架，其上部连接有安装板  全部
背景技术：
甘蔗，甘蔗属，多年生高大实心草本。根状茎粗壮发达。秆高3-5（-6）米。中国台湾、 福建、广东、海南、广西、四川、云南等南方热带地区广泛种植。甘蔗适合栽种于土壤肥沃、阳 光充足、冬夏温差大的地方。甘蔗在售卖时会售卖到糖厂，糖厂内的甘蔗在榨糖前需要将甘 蔗皮削下。 经检索，授权专利公开号为CN205923677U的装置，公开了一种甘蔗削皮装置，包括 削皮刀架和把手，所述的削皮刀架为圆环状结构，削皮刀架的内部设置有环形刀片，环形刀 片首尾相接围成切削口，环形刀片卡设在凹槽内，所述环形刀片的刀刃为竖直方向；削皮刀 架的外壁设置有用于调整环形刀片松紧的调整旋钮。本发明结构简单，设计巧妙，操作方 便。上述专利存在以下不足：需要由人工手持进行削皮，削皮时需要耗费较大的力气，较为 耗费人力，并且工作效率较低，不能够满足人们的需求。 因此，需要研发一种削皮时能够节省人力，并且提高工作效率的甘蔗榨糖厂用削 甘蔗皮设备。
技术实现要素：

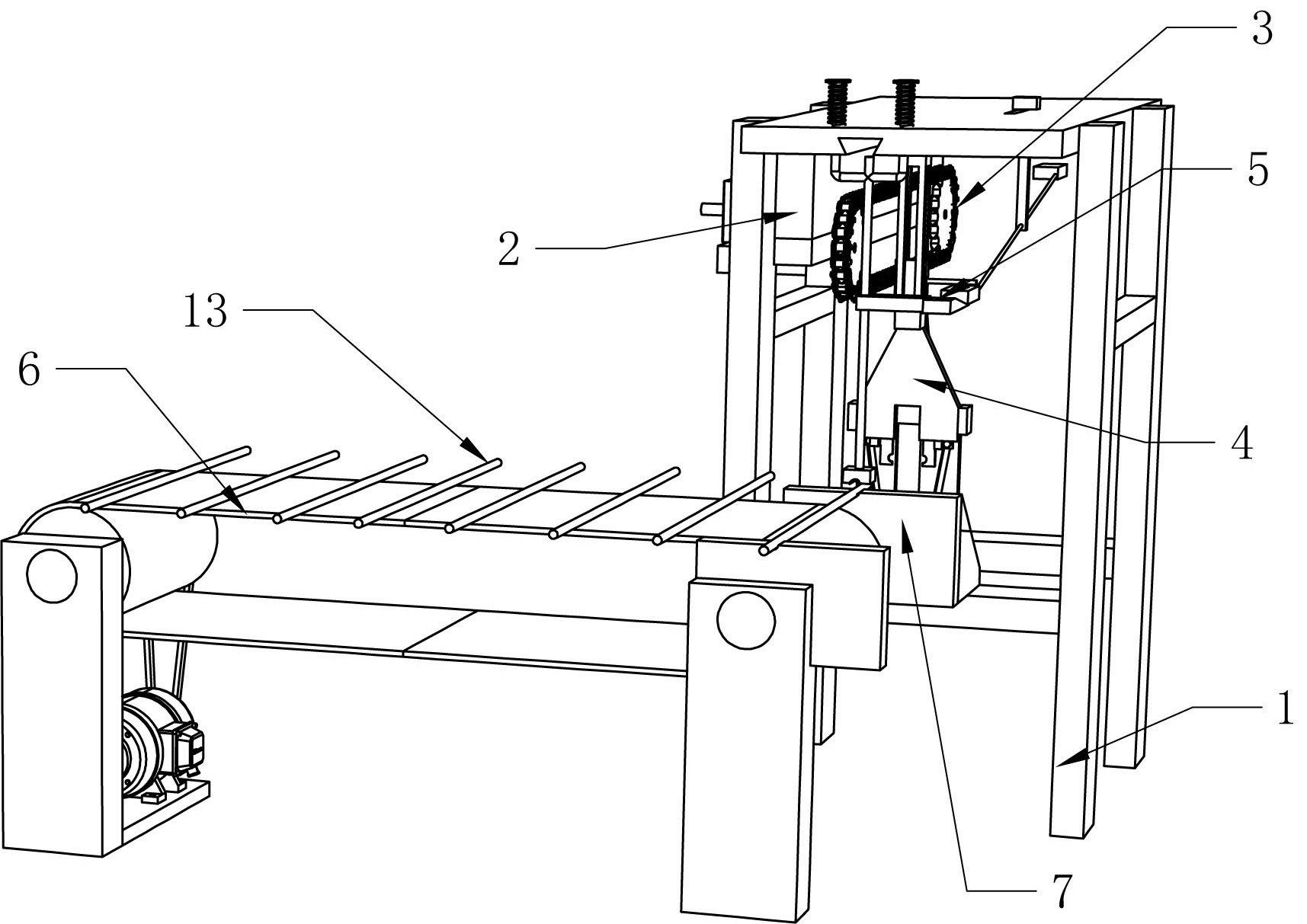

（1）要解决的技术问题 本发明为了克服上述专利需要由人工手持进行削皮，削皮时需要耗费较大的力气，较 为耗费人力，并且工作效率较低的缺点，本发明要解决的技术问题是提供一种削皮时能够 节省人力，并且提高工作效率的甘蔗榨糖厂用削甘蔗皮设备。 （2）技术方案 为了解决上述技术问题，本发明提供了这样一种甘蔗榨糖厂用削甘蔗皮设备，包括有 支撑机架，其上部连接有安装板，支撑机架其中一侧下部连接有刀座，刀座顶部嵌入式连接 有下弧形刀；动力机构，其设置在支撑机架上；抓手机构，其设置在支撑机架上，动力机构和 抓手机构传动连接。 优选地，动力机构包括有第一电机，其安装在支撑机架另一侧；旋转链轮，其为两 个设置，两个旋转链轮刚好转动式连接在安装板两侧，第一电机的输出轴与其中一个旋转 链轮连接，两个旋转链轮之间绕有链条；滑动架，其滑动式连接在支撑机架内顶部，滑动架 上滑动式连接有导向块，导向块与链条连接。 优选地，抓手机构包括有抓手架，其连接在滑动架底部；抓手主体滑块，其连接在 导向块底部，抓手主体滑块两侧均开有斜滑槽；夹块，其为两块设置，两块夹块分别连接在 抓手架底部两侧，夹块上连接有导向杆，两侧导向杆分别与两侧斜滑槽滑动配合。 优选地，还包括有压紧机构，压紧机构包括有滑动杆，其滑动式连接在支撑机架内 顶部，滑动杆底部连接有连接杆，连接杆为倾斜设置，连接杆两端均连接有推块；压紧架，其 3 CN 111567822 A 说　明　书 2/4 页 滑动式连接在支撑机架顶部靠近刀座的一侧，压紧架与支撑机架之间连接有回位弹簧，压 紧架底部连接有连接块，连接块上连接有楔形块，楔形块与推块配合；上弧形刀，其连接在 连接块底部，上弧形刀与下弧形刀配合；拨杆，其连接在导向块上远离链条的一侧，其与推 块接触配合。 优选地，还包括有传送机构，传送机构包括有传送机架，其连接在支撑机架靠近刀 座的一侧，传送机架内底部安装有第二电机；辊筒，其为两个设置，两个辊筒分别转动式连 接在传送机架两侧上部，两个辊筒之间绕有传送带，其中一个辊筒与第二电机的输出轴传 动连接。 （3）有益效果 1.本发明通过动力机构和抓手机构的配合运作来对甘蔗进行削皮，从而达到对甘蔗进 行削皮的效果。 2.本发明通过压紧机构的运作来将甘蔗压紧并对甘蔗另一侧进行削皮，削皮时直 接对甘蔗两侧进行削皮，不需要操作两次进行削皮，有效的节省了人力。 3.本发明在操作时只需要放置甘蔗即可，操作简单，有效的提高了工作效率，并且 不需要人工对甘蔗进行削皮，有效的节省了人力。 附图说明 图1为本发明的主视结构示意图。 图2为本发明的动力机构的结构示意图。 图3为本发明抓手机构的第一种部分结构示意图。 图4为本发明抓手机构的第二种部分结构示意图。 图5为本发明的局部结构示意图。 图6为本发明的压紧机构的结构示意图。 图7为本发明的传送机构的结构示意图。 附图中的标记为：1-支撑机架，2-安装板，3-动力机构，31-第一电机，32-旋转链 轮，33-链条，34-滑动架，35-导向块，4-抓手机构，41-抓手架，42-抓手主体滑块，43-斜滑 槽，44-夹块，45-导向杆，5-压紧机构，51-滑动杆，52-推块，53-连接杆，54-楔形块，55-连接 块，56-压紧架，57-回位弹簧，58-上弧形刀，59-拨杆，6-传送机构，61-第二电机，63-传送 带，64-辊筒，66-传送机架，7-刀座，8-下弧形刀，9-甘蔗。
