技术摘要：
本发明涉及水泵技术领域，尤其是一种利用水流驱动的免燃料大流量提水泵，包括安装基板、主机体和涡轮舱，主机体密闭安装在涡轮舱的输入端，涡轮舱的输出端连接设有提水管，主机体为管体结构，主机体的内壁设有防护格栅，防护格栅与涡轮舱相对的一侧均设有轴承座，两个  全部
背景技术：
在城市供水及农业灌溉中，泵站提水是其中一个非常重要的部分。通常起蓄水作 用的高位水池都位于供水地的最高处，以保证供水正常。但是在农村偏远地区，无论是饮用 水还是农业灌溉用水，其高位水池都位于偏僻又地势较高的地方。现有的提水泵多采用电 力驱动或无电力驱动的水锤泵，此类泵噪音大、能耗大且造价高昂，不适用于偏远地区的使 用，为此我们提出一种利用水流驱动的免燃料大流量提水泵来解决以上问题。
技术实现要素：

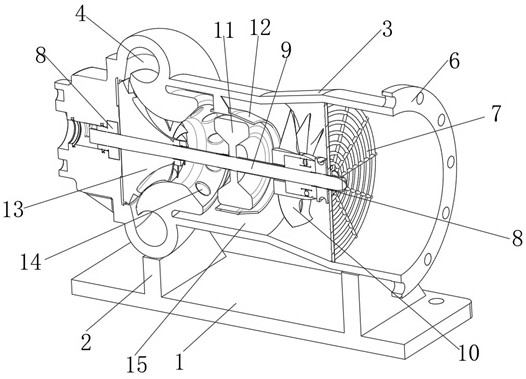

本发明的目的是为了解决现有技术中存在现有的提水泵多采用电力驱动或无电 力驱动的水锤泵，此类泵噪音大、能耗大且造价高昂，不适用于偏远地区的使用的缺点，而 提出的一种利用水流驱动的免燃料大流量提水泵。 为了实现上述目的，本发明采用了如下技术方案： 设计一种利用水流驱动的免燃料大流量提水泵，包括安装基板、主机体和涡轮舱，所述 安装基板顶部通过机体支架固定所述主机体和涡轮舱，所述主机体和涡轮舱为一体结构， 所述主机体密闭安装在所述涡轮舱的输入端，所述涡轮舱的输出端连接设有提水管，所述 主机体为管体结构，所述主机体的进水端内壁固定设有防护格栅，所述防护格栅与所述涡 轮舱相对的内壁一侧均固定设有轴承座，两个所述轴承座同轴设置，两个所述轴承座间转 动连接设有主轴体，所述主轴体上自防护格栅一侧依次固定设有曲面叶轮、惯性飞轮和涡 轮叶片，所述主机体内壁固定设有与所述惯性飞轮相匹配的防水罩，所述防水罩外壁与所 述主机体内壁间设有泄水口，所述涡轮叶片与所述涡轮舱的舱室内轮廓相匹配，所述涡轮 舱的输入端外壁等角度均分设有若干贯穿的涡轮舱进水口。 优选的，所述主机体的输入端及提水管的输出端均固定设有用于连接外部管道的 连接法兰。 优选的，所述防水罩通过支撑筋板固定在所述主机体的内壁，所述防水罩与所述 主轴体的连接节点间设有防水轴承结构。 优选的，所述惯性飞轮为剖面工字型的铸铁结构。 优选的，所述主机体的孔径自进水口一侧逐步减小。 优选的，所述曲面叶轮和涡轮叶片均铝制一体结构，所述曲面叶轮的半径大于所 述涡轮叶片的半径，所述曲面叶轮的叶片数量小于所述涡轮叶片的叶片数量。 优选的，所述主机体的进水口连接倾斜设置且具有高差势能的进水管道，所述进 水管道的安装长度为其倾斜高度差的5-7倍，所述进水管的进水端连接流动水源。 本发明提出的一种利用水流驱动的免燃料大流量提水泵，有益效果在于：本发明 利用主机体进水口连接的具有高低势能的水流冲击曲面叶轮，当水流通过曲面叶轮时驱动 3 CN 111594453 A 说　明　书 2/3 页 曲面叶轮旋转产生旋转动力能量，通过惯性飞轮进行均衡合理控制再传输至主轴体，进而 有主轴体带动涡轮叶片旋转，使涡轮舱进水口的水流从涡轮舱内加压传输至提水管，本发 明具有高效提水、提水扬程高，无需额外动力输入、无污染和噪音，使用年限长，安装在河床 边侧，不影响自然环境，不污染河流水质，提水速率高，流量大，可广泛用于农业、渔业、林业 等水利工程，具有实用性能，适合推广。 附图说明 图1为本发明提出的一种利用水流驱动的免燃料大流量提水泵的结构示意图； 图2为本发明提出的一种利用水流驱动的免燃料大流量提水泵的内部结构示意图； 图3为本发明提出的一种利用水流驱动的免燃料大流量提水泵的剖面结构示意图； 图4为本发明提出的一种利用水流驱动的免燃料大流量提水泵的爆炸结构示意图。 图5为本发明中提出的涡轮舱的剖面结构示意图。 图中：安装基板1、机体支架2、主机体3、涡轮舱4、提水管5、连接法兰6、防护格栅7、 轴承座8、主轴体9、曲面叶轮10、惯性飞轮11、防水罩12、涡轮叶片13、涡轮舱进水口14、泄水 口15。
