技术摘要：

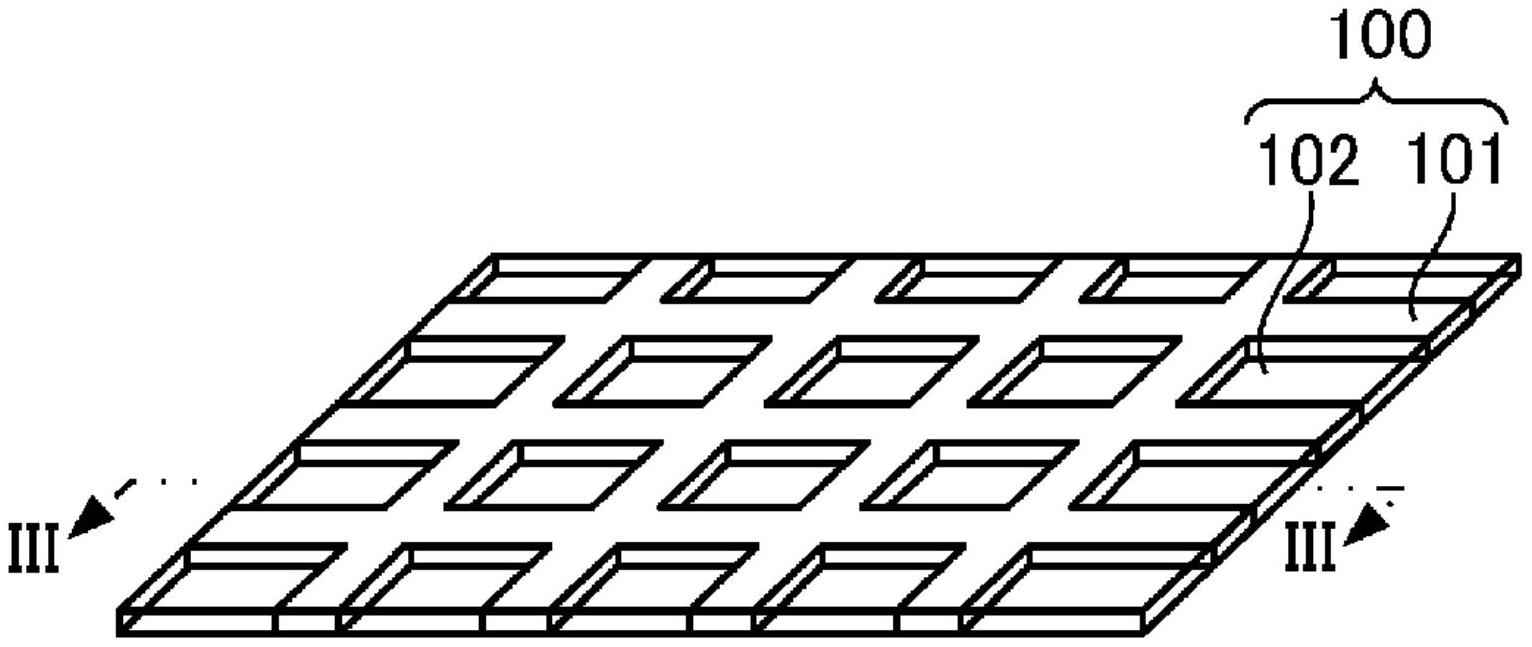

一种有机装置用电极基板材料，具备：由已被图案化的金属箔构成的导体层(101)、和在导体层(101)的周围设置的平坦化层(102)，在第一面(111)中，导体层(101)的表面从平坦化层(102)露出，并且导体层(101)的表面与平坦化层(102)的表面形成连续的平坦面。
背景技术：
近年来，作为下一代照明器具的光源，有机电致发光(EL)元件备受瞩目。有机EL元 件在阳极与阴极之间具备有机发光层，在有机发光层中使空穴与电子再结合，由此时产生 的能量使其发光。另外，作为下一代太阳能电池装置，钙钛矿型和色素增敏型等有机太阳能 电池备受瞩目。有机太阳能电池在阳极与阴极之间具备光电转换层，将由入射的太阳光激 发的电子以及空穴从阳极和阴极中提取出来，由此进行发电。 在这些装置中，正在寻求一种能够将有机发光层以及光电转换层等有机功能层进 行制膜、同时能够取出或收入光的电极基板材料。 对于电极基板材料而言，要求具有能够将有机功能层以不产生针孔等的方式进行 制膜的平滑性、特别是要求没有高度差或突起。近年来，有机EL元件以及有机太阳能电池正 在要求大面积化。为了使大面积的有机EL元件均匀地发光，向装置整个面供给电力变重要。 大面积化的有机太阳能电池中，有效地输送在装置内激发的电子以及空穴变重要。因此，对 电极基板材料要求低表面电阻。另外，有机EL元件以及有机太阳能电池为了提高生产率，而 通过卷对卷(Roll-to-Roll)工艺生产，并且因为要求能够成型为曲面来使用，所以电极基 板材料也要求高可挠性。 满足这些要求的、有机装置用电极基板材料正在进行开发。例如，正在研究在玻璃 基板上层叠有氧化铟锡(ITO)的有机装置用电极基板材料和在阻气膜上层叠有氧化铟锡 (ITO)的有机装置用电极基板材料(例如参考专利文献1。)。 另外，也正在研究通过在阻气膜等上层叠网形状的金属蒸镀膜而形成的有机装置 用电极基板材料(例如，参考专利文献2。)。 现有技术文献 专利文献 专利文献1：日本特开2008-031496号公报 专利文献2:日本特开2001-0110574号公报
技术实现要素：
发明所要解决的课题 但是，在玻璃基板上层叠有氧化铟锡(ITO)的有机装置用电极基板材料由于没有 可挠性，因此不会弯曲而无法通过卷对卷来制造。另外，为了适应涂布工艺，用于确保润湿 性的前处理需要花费时间。 在阻气膜等上层叠有氧化铟锡(ITO)的有机装置用电极基板材料与银、铝或铜等 金属相比，表面电阻相当高。另外，虽然能够弯曲，但如果缩小弯曲的曲率半径，则ITO层上 产生裂纹，表面电阻增大。 3 CN 111587610 A 说　明　书 2/10 页 另一方面，如果在阻气膜等上通过金属蒸镀膜形成有机装置用电极基板材料，则 网形状的配线部分出现高低差。另外，虽然能够弯曲，但如果弯曲的曲率半径小，则金属蒸 镀膜上产生裂纹，表面电阻增大，因此无法得到充分的可挠性。 本发明的课题是为了能够实现平滑性高、表面电阻低、可挠性高的有机装置用电 极基板材料。 用于解决课题的技术手段 本发明的有机装置用电极基板材料的一个方式为：具备由已被图案化的金属箔构 成的导体层、和设置在导体层周围的平坦化层，在第一面中，导体层的表面从平坦化层中露 出，并且导体层的表面与平坦化层的表面形成连续的平坦面。 有机装置用电极基板材料的一个方式中，导体层形成线宽为20μm以上且200μm以 下的图案，第一面中的每单位面积的导体层的密度可以为15％以下。 有机装置用电极基板材料的一个方式中，平坦化层包括阻气层和透明树脂层，阻 气层的表面与导电层露出的表面能够形成连续的平滑面。 有机装置用电极基板材料的一个方式中，阻气层包括：以铝和氧作为主成分的层、 以及以硅、和选自氮、氧及碳中的至少一种作为主成分的层中的至少一者，阻气层的厚度可 以设为20nm以上。 有机装置用电极基板材料的一个方式中，平坦化层可以使波长400nm～800nm的光 的透过率为85％以上。 有机装置用电极基板材料的一个方式中，透明树脂层可以为聚对苯二甲酸乙二醇 酯(PET)、聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)、聚碳酸酯(PC)、丙烯酸(acryl)、聚氯乙 烯(PVC)、含氟树脂、氧化铟锡(ITO)以及聚乙烯二氧噻吩/聚苯乙烯磺酸(PEDOT/PSS)中的1 种或2种以上。 有机装置用电极基板材料的一个方式中，导体层可以为厚度6μm以上且30μm以下 的铝箔。 有机装置用电极基板材料的一个方式中，导体层可以包含基盘图案、和设置在基 盘图案的外侧的、与外部装置能够连接的周边图案。 有机电致发光元件用表面电极材料的一个方式中，与第一面相反侧的第二面中， 导体层的表面可以从平坦化层露出，第二面中，导体层的表面可以被平坦化层覆盖。 发明效果 根据本发明的有机装置用电极基板材料，能够实现高平滑性、低表面电阻以及高 可挠性。 附图说明 图1是表示使用一个实施方式的有机EL元件用表面电极材料的有机EL元件的截面 图。 图2是表示一实施方式的有机EL元件用表面电极材料的立体图。 图3是图2的III-III线的截面图。 图4是表示导体层的图案的变形例的平面图。 图5是表示有机EL元件用表面电极材料的变形例的截面图。 4 CN 111587610 A 说　明　书 3/10 页 图6是表示有机EL元件用表面电极材料的变形例的截面图。 图7是表示有机EL元件用表面电极材料的变形例的截面图。 图8是表示有机EL元件用表面电极材料的变形例的截面图。 图9A是表示有机EL元件用表面电极材料的制造方法的一个工序的立体图。 图9B是表示有机EL元件用表面电极材料的制造方法的一个工序的立体图。 图9C是表示有机EL元件用表面电极材料的制造方法的一个工序的立体图。 图9D是表示有机EL元件用表面电极材料的制造方法的一个工序的立体图。 图10A是表示有机EL元件用表面电极材料的制造方法的一个工序的截面图。 图10B是表示有机EL元件用表面电极材料的制造方法的一个工序的截面图。
