技术摘要：

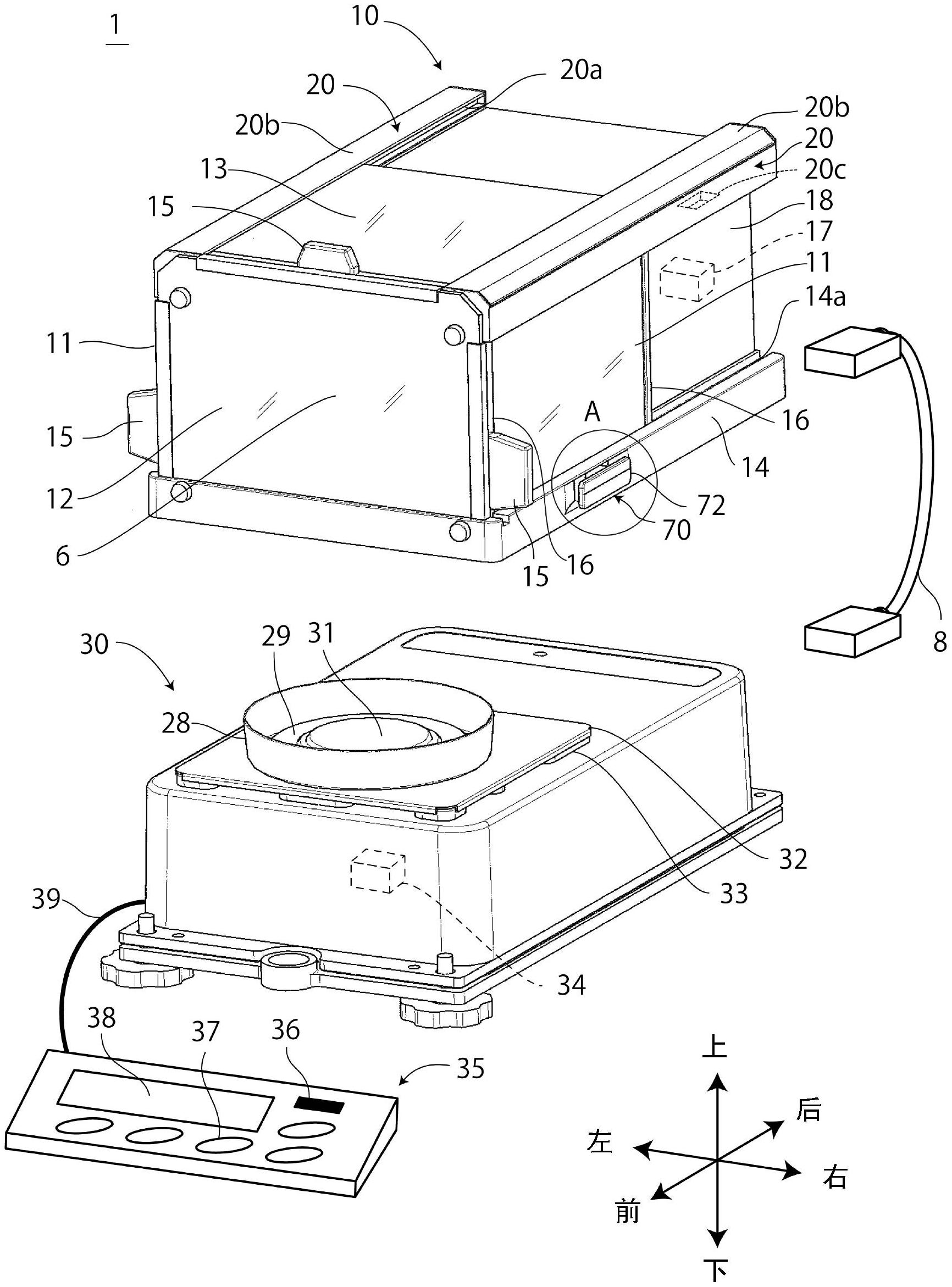

提供一种具有无论通过自动还是手动都能够顺畅地开闭的门的带风挡的天平。提供一种带风挡的电子天平(1)，具备：具有连结于秤量皿(31)的秤量机构的天平主体(30)；风挡(10)，具有能够通过滑动开闭的门(11)，覆盖秤量皿(31)，形成秤量室(6)；以及用于开闭门(11)的促动器(60  全部
背景技术：
以往，作为自动地开闭风挡的门的机构，提出了专利文献1等齿条小齿轮、传送带 等各种机构。 现有技术文献 专利文献 专利文献1：日本实开平5－62825号
技术实现要素：
发明将要解决的课题 但是，若通过手动开闭自动开闭的门，则存在感到非常沉重、或者靠手动无法开闭 这一问题。在经由齿条小齿轮机构开闭门的构成中，由于齿条与小齿轮始终啮合，因此靠手 动会感到门非常沉重，若欲勉强开门，则也有小齿轮的齿损伤的隐患。同样，在传送带等使 用了橡胶带的机构中，由于橡胶带与门始终接触，因此靠手动会感到门较沉重。 本发明鉴于上述情况而完成，提供一种具备无论通过自动还是手动都能够顺畅地 开闭的门的带风挡的天平。 用于解决课题的手段 为了解决上述问题，本发明的电子天平构成为，具备：天平主体，具有连结于秤量 皿的秤量机构；风挡，具有能够通过滑动开闭的门，覆盖所述秤量皿，形成秤量室；以及促动 器，用于开闭所述门，所述促动器具有：双作用型气缸，具有两个作为空气供给口的端口；气 泵，与所述两个端口连接；两个阀，分别夹设于所述气泵与所述两个端口之间，使所述端口 与大气连通/切断；以及控制装置，在使所述气泵停止时，控制所述两个阀,以使所述两个端 口与大气连通。根据该构成，作为门的驱动源的气缸在门自动开闭之后使其端口与大气连 通，因此即使通过手动也能够立即开闭。不需要特别的切换机构，也能够在无驱动源带来的 负载的状态进行手动开闭，无论通过自动还是手动都能够顺畅地开闭门。 此外，在某一方式中构成为，还具备压力传感器，该压力传感器对从所述气泵排出 的空气的压力进行监视，所述控制装置构成为，在所述压力传感器检测出空气压力急剧上 升时，使所述气泵停止，并控制成使所述两个端口与大气连通。由于通过空气压力的监视完 成开闭操作，因此能够防止夹指，安全性较高。 此外，在某一方式中构成为，还具备压力传感器，该压力传感器对从所述气泵排出 的空气的压力进行监视，所述控制装置在使所述两个端口中的一方的端口与大气连通、切 断另一方的端口与大气的连通而使所述气泵工作时，在规定时间以内所述压力传感器未检 测出空气压力的降低的情况下，将所述两个阀控制为，使所述两个端口的与大气的连通和 3 CN 111587363 A 说　明　书 2/14 页 连通切断反转。通过如此构成，可确保避免误操作以及半开时的动作。 此外，在某一方式中构成为，在所述风挡中形成有从所述计量室划分出的动力室， 在所述动力室的内部配置有所述气泵以及所述两个阀。防止动力室的振动传到计量室，有 助于减少计量误差。 此外，在某一方式中构成为，所述门被从上部悬吊支承，并且所述气缸配置于所述 门的上方并与所述门的悬吊部连结。由于利用气缸直接使被悬吊支承的门滑动，因此来自 驱动源的力的传递效率良好，能够顺畅地将门开闭。 此外，在某一方式中构成为，所述控制装置在校正所述天平主体的期间控制阀，以 便将所述两个端口与大气的连通切断。在校正中将门锁定成不移动，防止了误将门打开而 对校正带来负面影响。 此外，在某一方式中构成为，所述控制装置通过命令的输入控制阀，以便切换所述 两个端口与大气的连通/切断。不具备特别的切换机构，仅靠阀的控制就能够切换门的自动 开闭/手动开闭，能够以一个命令输入切换两者，使用的便利性良好。 发明效果 根据上述构成，能够提供具备无论通过自动还是手动都能够顺畅地开闭的门的带 风挡的天平。 附图说明 图1是第一实施方式的带风挡的电子天平的立体图。 图2是卡合部件的俯视图。 图3是卡合部件的仰视图。 图4是卡合部件的右侧视图。 图5是卡合部件的立体图。 图6是平板的立体图。 图7是抽出了卡合部件的状态的图1的A部放大图。 图8是沿着图7的VIII-VIII线的剖面图。 图9是表示卡合部件与卡合孔的卡合状态的图。 图10是表示板材与卡合部件的卡合状态的概念图。 图11是拆卸了罩的状态的缸体盒的俯视图。 图12是拆卸了罩的状态的风挡的右侧视图。 图13是在图11的XIII－XIII线位置剖切的剖面图。 图14是用于说明门11的构造的说明图。 图15是第一实施方式的门开闭机构的框图。 图16是第一实施方式的门开闭机构的动作表。 图17是第一实施方式的门开闭动作的流程图。 图18是第二实施方式的带风挡的电子天平的立体图。 图19是第二实施方式的门开闭机构的框图。 图20是第二实施方式的门开闭机构的动作表。 图21是第三实施方式的门开闭机构的框图。 4 CN 111587363 A 说　明　书 3/14 页 图22是第三实施方式的门开闭机构的动作表。 图23是变形例的一个例子。 图24是变形例的一个例子。
