技术摘要：

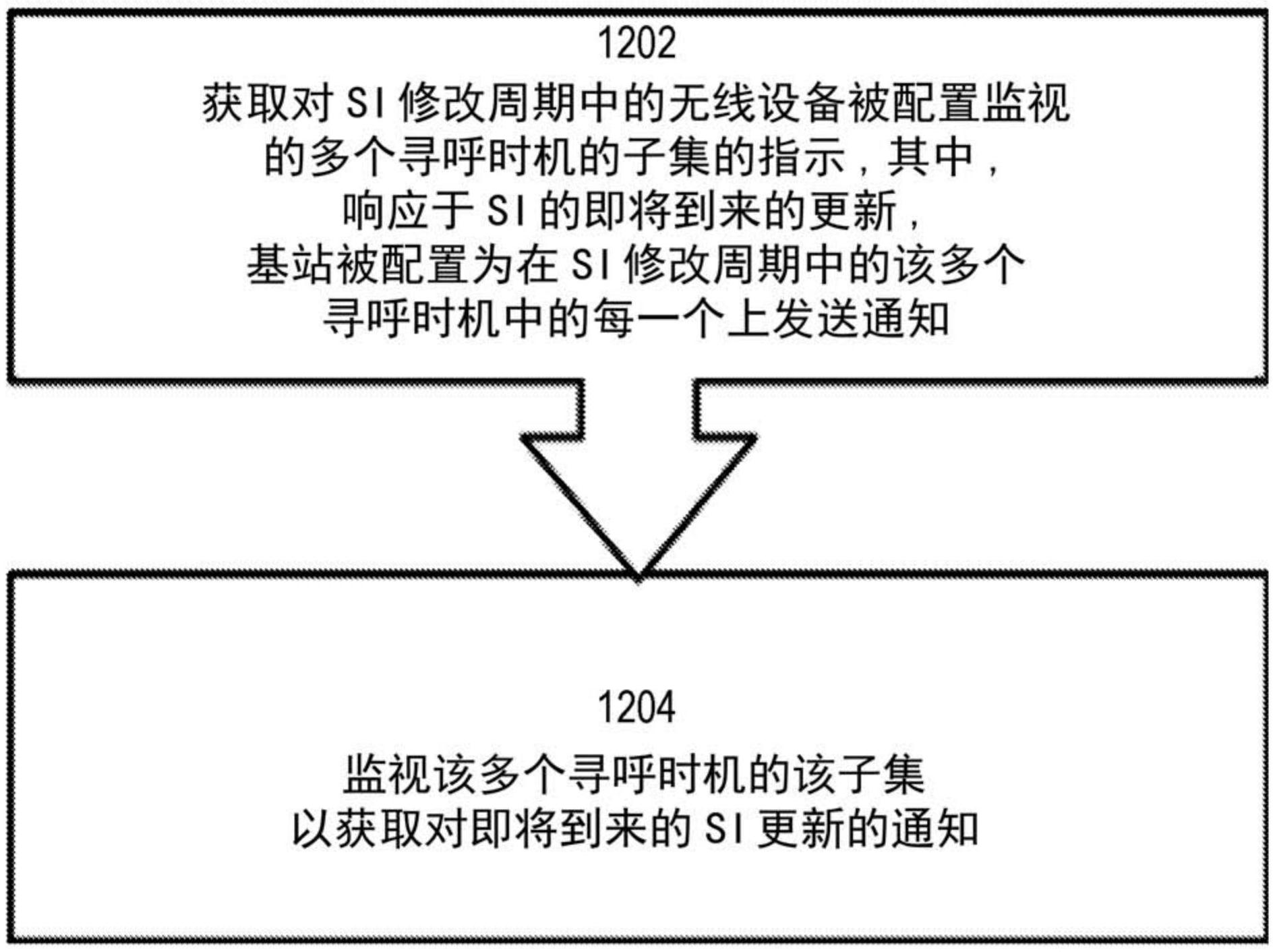

根据本文描述的实施例，提供了用于在无线设备处从基站接收对即将到来的系统信息(SI)更新的通知的方法和装置。无线设备正在使用第一载波上的物理资源的连续子集与基站进行通信。无线设备中的方法包括：获取对SI修改周期中的无线设备被配置监视的多个寻呼时机的子集的指  全部
背景技术：
现在将参考附图更全面地描述本文中设想的一些实施例。然而，其他实施例包含 9 CN 111587588 A 说　明　书 5/36 页 在本文所公开的主题的范围内，所公开的主题不应被解释为仅限于本文所阐述的实施例； 相反，这些实施例是通过示例方式提供的，以向本领域技术人员传达该主题的范围。 通过下面描述的实施例可以解决与两个接收操作(即，接收SI更新(包括ETWS/ CMAS)通知和接收更新的SI(包括ETWS/CMAS信息))相关联的前述问题。 第一实施例涉及监视BWP之外的寻呼时机(PO)的子集。在该实施例中，无线设备 (或UE)可以使用BWP(换句话说，第一载波上的物理资源的连续子集)与基站进行通信。无线 设备可以被配置为：获取对SI修改周期中的无线设备被配置监视的多个寻呼时机的子集的 指示，其中，响应于SI的即将到来的更新，基站被配置为在SI修改周期中的该多个寻呼时机 中的每一个上发送通知；以及监视该多个寻呼时机的该子集，以获取对即将到来的SI更新 的通知。 换句话说，即使无线设备被迫离开其DL  BWP来监视PO以获取潜在的SI/ETWS/CMAS 更新通知，也可以不必监视所有PO。假设无线设备可以依赖基站在SI修改周期中的所有PO 中发送寻呼消息，则无线设备仅监视每个SI修改周期中的PO的子集(例如，每个SI修改周期 中的单个PO)就足够了。无线设备可以例如监视每个SI修改周期中的最后一个PO，即使由于 SI更新尚未确认，基站在SI修改周期的早期PO中不发送寻呼消息，该最后一个PO也会包含 任何相关的寻呼消息。 然而，监视例如在SI修改周期中均匀分布的PO的子集也是一种选择。可以使用该 选择以便较早地捕获任何ETWS/CMAS更新通知。不同的无线设备对ETWS/CMAS更新通知的使 用可能有所不同。例如，某些MTC设备可能根本不使用这种通知，而对于具有人类用户的无 线设备则可能极其重要。因此，不同的无线设备可以对要多快才能接收到可能的ETWS/CMAS 更新采用不同的要求。例如，具有人类用户的无线设备可以选择监视PO的子集(或者甚至全 部)，而一些MTC设备可以选择仅监视每个SI修改周期中的最后一个PO。 基站可以被配置为：响应于SI的即将到来的更新，在SI修改周期内的多个寻呼时 机中的每一个上发送指示SI的即将到来的更新的通知；获取对SI修改周期中的无线设备被 配置监视的该多个寻呼时机的子集的指示；以及在寻呼时机的该子集期间，限制在物理资 源的连续子集上调度向无线设备的传输。 换句话说，当无线设备远离其DL  BWP时，基站可以不为该无线设备调度任何其他 传输。因此，如果基站意识到无线设备监视哪个PO，将很有用。 例如，无线设备可以向基站发送对该多个寻呼时机的该子集的指示(在无线设备 配置有DL  BWP时，这可被仅执行一次)。备选地，基站可以使用要监视哪个PO的指令来配置 无线设备。在一些实施例中，基站可以基于与无线设备相关联的能力和/或类别信息来导出 该多个寻呼时机的该子集。换句话说，如果无线设备是没有人类用户的机器类型通信(MTC) 设备，则基站可以确定该多个寻呼时机的该子集仅包括每个SI修改周期的最后一个寻呼时 机。 然而，在一些实施例中，可以使用物理资源向无线设备发送对即将到来的SI更新 的指示，该物理资源在无线设备正用于与基站通信的物理资源的该连续子集内。 例如，该指示可以包括在物理资源的该连续子集(即，用于特定无线设备的DL  BWP)内的专用寻呼信道上发送的寻呼消息。在该实施例中，针对每个DL  BWP配置了寻呼信 道，并且该寻呼信道可以用于以常规方式通知SI/ETWS/CMAS(以及可能的EAB参数)更新的 10 CN 111587588 A 说　明　书 6/36 页 寻呼消息。这意味着无线设备不必离开其DL  BWP来接收通知。 在一些实施例中，使用物理资源的该连续子集向与基站进行通信的多个无线设备 发送指示，且在SI修改周期内的多个寻呼时机中的每一个期间发送指示。 然而，与DL  BWP相关联的情况可以被用来优化该实施例。换句话说，分配给DL  BWP 的无线设备都处于连接(例如，RRC_CONNECTED)状态这一事实意味着网络意识到了它们中 的每一个。因此，基站不必限于在寻呼时机(PO)中发送寻呼消息，而是可以在基站知道一个 或多个无线设备正在进行监听的任何时候发送它们。例如，在一些实施例中，使用物理资源 的该连续子集向与基站进行通信的多个无线设备发送指示，且指示是在以下时间段期间发 送的：在该时间段期间，基站意识到该多个无线设备中的一个或多个正在监视物理资源的 该连续子集。 当这样做时，基站可以考虑针对所涉及无线设备的可能的RRC_CONNECTED状态不 连续接收(DRX)配置和测量间隙配置，以确保每个无线设备至少接收一次寻呼消息(或者出 于冗余原因，可能不止接收一次)。这样，基站可能够减少所需的传输次数，并且潜在地所有 无线设备都可以更快地接收寻呼消息。包括SI/ETWS/CMAS更新通知的寻呼消息还可以可选 地包括与哪个或哪些SIB受影响和/或用于更新的SIB的新的值标签有关的信息。 在一些实施例中，可以使用DL  BWP内的直接指示风格/仅PDCCH寻呼通知。例如，该 指示可以包括在物理资源的该连续子集内的物理下行链路控制信道(PDCCH)上发送的消 息。 例如，可以使用LTE的直接指示风格通知在DL  BWP内通知无线设备，该直接指示风 格通知对应于NR中下行链路控制信息(DCI)/仅物理下行链路控制信道(PDCCH)寻呼。这将 传输限制到PDCCH，该PDCCH可以是被配置用于DL  BWP中的公共信令的PDCCH。如上所述，基 站可以为这些传输遵循PO，或者在知道无线设备正在侦听(考虑任何RRC_CONNECTED状态 DRX配置和测量间隙配置)的任何时候发送这些传输。因此，无线设备可以接收SI/ETWS/ CMAS更新通知而无需离开DL  BWP。包含SI/ETWS/CMAS更新通知的DCI还可以可选地包含与 哪个或哪些SIB受影响和/或用于更新的SIB的新的值标签有关的信息。 在一些实施例中，基站可以使用专用RRC信令来通知每个无线设备。例如，该指示 可以包括专用RRC信令。例如，由于所有使用DL  BWP的无线设备都处于连接(例如，RRC_ CONNECTED)状态，基站可以经由专用RRC信令来通知每个分配给DL  BWP的无线设备。在一些 示例中，该指示可以包括与哪个或哪些SIB受影响有关和/或可能还与用于更新的SIB的新 的值标签有关的信息。 取决于使用DWP的无线设备的数量，该解决方案可能意味着不必要的大信令开销。 在一些实施例中，一旦已经向无线设备通知了即将到来的SI更新，则无线设备可 以被配置为在BWP之外的物理资源上接收更新的SI。换句话说，虽然被通知不必离开BWP情 况下的即将到来的SI，无线设备可能必须离开BWP来接收SI更新。 例如，在一些实施例中，该指示可以包括与以下时间段有关的信息：在该时间段 内，将在无线设备的已分配BWP之外的物理资源上发送与更新的SI有关的消息。例如，该指 示可以包括用于更新的SI消息的确切定时/调度信息。 例如，为了最小化无线设备在该无线设备的已配置DL  BWP之外取回更新的SI所需 的时间，基站可以向无线设备提供用于广播每个更新的SI消息的确切定时信息(即，SI消息 11 CN 111587588 A 说　明　书 7/36 页 将会被广播的确切时间)，而不仅仅是为每个SI消息提供SI窗口。可选地，定时信息可以由 关于频率资源(正交频分复用(OFDM)子载波)的信息来补充，该频率资源会将被用于广播传 输。该示例可以允许无线设备避免在PDCCH上接收用于传输更新的SI消息的调度分配。 该定时和可能的频率资源信息可以与SI/ETWS/CMAS更新通知一起包括在寻呼消 息中。可能的替代方案是在SIB1中包括确切的调度信息。 在任何情况下，主动提供这种确切的调度/定时信息可能限制网络选择何时在其 关联的SI窗口内发送某个SI消息的灵活性。因此，可能的替代方案可以是提供减小的时间 窗口，该时间窗口小于完整的SI窗口，但仍不是提供确切的时间，从而留给基站一些灵活 性，以在短时间内选择传输时间。当使用减少的时间窗口而不是确切时间时，可以优选地不 包括任何频率资源信息，而是依赖于无线设备来接收有关PDCCH上的调度分配。 在一些示例中，可以在包含SI/ETWS/CMAS更新通知的寻呼消息中提供用于更新的 SIB的新的每SIB值标签。另一替代方案可以是在PDSCH上的SI消息中包括新的值标签。否 则，无线设备可以从SIB1取回新的值标签。在一些示例中，无线设备可以通过简单的顺序增 加来自主地更新其所存储的值标签。如前所述，当无线设备远离其DL  BWP时，基站可以被配 置为不为该无线设备调度任何其他传输。该示例可以用于向无线设备告知存在更新的SI和 促进无线设备接收该更新的SI两者的目的。 在一些示例中，该指示包括针对SI消息的调度分配，其中，该调度分配是使用物理 资源的该连续子集内的物理下行链路控制信道来发送的。例如，基站可以被配置为在所有 DL  BWP中发送SI消息PDCCH调度分配。 例如，基站可以被配置为在每个已配置DL  BWP中的PDCCH上发送针对每个包含更 新的SI的SI消息的调度分配，而实际的SI消息仅在被配置用于RRC_IDLE/RRC_INACTIVE无 线设备接收的PDSCH上(例如，在初始DL  BWP中)发送。使用该解决方案，可以在每个DL  BWP 中配置用于公共信令的PDCCH。在一些示例中，在调度分配与无线设备的DL  BWP之外的实际 PDSCH  SI消息传输之间可以有一些附加时间，以便给无线设备足够的时间来及时切换到有 关子载波(例如，重新配置其滤波器和接收机算法参数)以接收SI消息。 在该示例中，由于已经向无线设备告知了广播更新的SI的时间和频率传输资源， 无线设备可以不必解码PDCCH上用于传输更新的SI消息的常规调度分配(例如，在默认或初 始DL  BWP中)。 当实现该示例时，无线设备的DRX配置可能构成障碍。例如，如果无线设备被配置 为使得其活动时段(即，当其不处于DRX睡眠模式时)都不与更新的SI的广播一致，则基站可 能必须采取进一步措施来解决该情况。例如，基站可以被配置为修改或移除无线设备的 RRC_CONNECTED状态DRX配置，或者经由专用RRC信令将更新的SI传送给无线设备。 在一些示例中，可以在包含调度分配的DCI中提供用于更新的SIB的新的每SIB值 标签。另一替代方案可以是在PDSCH上的SI消息中包括新的值标签。在一些示例中，无线设 备可以从SIB1取回新的值标签。在一些示例中，无线设备可以通过简单的顺序增加来自主 地更新其所存储的值标签。如前所述，当基站远离其DL  BWP时，该基站可以被配置为不为该 无线设备调度任何其他传输。该示例可以用于向无线设备告知存在更新的SI(即，发送对即 将到来的更新的SI的指示)和促进无线设备接收该更新的SI两者的目的。在该示例中，基站 在其可以广播有关SI消息的时间中(即，在相关联的SI窗口内的任何时间)保持灵活性。 12 CN 111587588 A 说　明　书 8/36 页 在一些示例中，该指示可以指导无线设备离开其DL  BWP以接收更新的SI。例如，如 上所述，代替在每个已配置(和活动的)DL  BWP中的PDCCH上发送(主动)调度分配，基站可以 (在每个DL  BWP中的PDCCH上)发送简单通知，该通知告知无线设备其可以立即切换其接收 机以接收“默认PDCCH”(即，处于非活动(例如，RRC_IDLE和RRC_INACTIVE)的无线设备在例 如初始DL  BWP中监视的PDCCH)的带宽，并监视默认PDCCH以接收针对更新的SI的广播传输 的调度分配。基站可以被配置为足够早地发送该通知，以确保无线设备有足够的时间将其 接收机切换到有关带宽。 作为一种选择，对无线设备的指令可以是指导示无线没备切换到另一DL  BWP的 DCI(PDCCH上的下行链路控制信息)的变体。例如，读取更新的SI的指令可以是这种DCI中的 参数。如果被用于同时指导所有分配给DL  BWP的无线设备，则DCI可以在PDCCH上发送以用 于公共控制信令，并且可以寻址到所有分配给DL  BWP的无线设备监视并接收的RNTI。 当发送主动通知时，基站可以考虑分配给DL  BWP的无线设备的任何RRC_ CONNECTED状态DRX配置。像上述示例一样，如果无线设备的RRC_CONNECTED状态DRX睡眠时 段阻止基站接收通知，则基站可能必须采取进一步措施。例如，基站可以被配置为修改或移 除无线设备的RRC_CONNECTED状态DRX配置，或者经由专用RRC信令将更新的SI传送给无线 设备。 在该示例中，基站能够在SI窗口期间的任何点处广播更新的SI，同时最小化无线 设备必须花费在其已配置活动DL  BWP之外来接收更新的SI的时间。该实施例可以用于向无 线设备告知存在更新的SI(即，通过接收指示)和促进无线设备接收该更新的SI两者的目 的。 在一些实施例中，基站可以被配置为在每个BWP内的物理资源上发送更新的SI的 广播。例如，基站可以在所有BWP中发送所有周期性地广播的SI。 例如，所有周期性地广播的SI(包括所有周期性地广播的SI消息)可以在每个已配 置DL  BWP中分别广播。这允许分配给DL  BWP的无线设备接收更新的SI而无需离开DL  BWP。 在一些实施例中，在系统信息修改周期内的多个寻呼时机的子集上发送广播。例 如，如果在更新之后临时广播更新的点播SI(例如，少量周期性传输)，则无线设备可以从无 线设备的DL  BWP内的广播接收所有SIB的更新。 在一些示例中，响应于从无线设备接收对发送更新的SI的请求来发送广播。例如， 如果无线设备接收到对即将到来的SI更新的通知，但是没有接收到任何广播更新SI，则无 线设备可以例如使用专用RRC信令来请求更新的点播SIB。 例如，小区中处于RRC_IDLE/RRC_INACTIVE状态的无线设备对SI传输的点播请求 可导致仅在处于那些状态的无线设备被定义监视的信道上(例如，在默认或初始DL  BWP内) 或者在该信道上和在所有已配置DL  BWP(无线设备被分配给它们)中广播所请求的SI。 在一些示例中，被配置用于(非初始)UL  BWP(假定由分配给该BWP的处于RRC_ CONNECTED状态的无线设备发送)的PRACH资源上的基于Msg1或Msg3的点播请求可以触发仅 在对应的DL  BWP中或者可能在所有已配置DL  BWP中和在处于RRC_IDLE/RRC_INACTIVE状态 的无线设备被配置监视的信道上广播。 尽管如上所述，在所有已配置DL  BWP中以平等的方式提供所有SI的解决方案是直 接的，但是在小区中的一个以上DL  BWP中(例如，在另一个DL  BWP中而不是在初始DL  BWP 13 CN 111587588 A 说　明　书 9/36 页 中)广播SI具有浪费的缺点，因为仅处于RRC_CONNECTED状态的无线设备才使用DL  BWP，并 且可以假设处于RRC_IDLE/RRC_INACTIVE状态的无线设备已经获取了它们所需的SI。因此， 在一些实施例中，SI更新的广播可以仅在更新之后临时地广播。即，当更新SI时，在SI修改 周期边界处开始广播SI，其中SI更新执行有限的时间或有限的次数(例如在SI修改周期期 间执行或仅执行一次或两次)(或者如果更新涉及ETWS/CMAS或EAB参数，则立即执行)。 有几种不同的替代方案用于临时广播SI： -临时广播MIB、SIB1和任何更新的其他SIB， -临时广播SIB1和任何更新的其他SIB， -临时广播MIB和任何更新的SIB，或者 -仅临时广播更新的SIB(或MIB)。 如果广播了MIB，则其包含的RMSI/SIB1传输配置数据(即，用于SIB1传输的PDCCH 的配置)可以与小区的“主”MIB(例如，默认MIB，即，在定义SS块的小区中(例如，在初始DL  BWP中)为处于RRC_IDLE或RRC_INACTIVE状态的无线设备提供的MIB)中包含的配置数据相 同或不同。如果广播了SIB1，则其包含的调度信息可以与小区的“默认SI”(即，例如在初始 DL  BWP中向处于RRC_IDLE和RRC_INACTIVE状态的无线设备提供的SI)中包含的调度信息相 同或不同。 在一些实施例中，基站可以被配置为在所有的DL  BWP中广播更新的ETWS/CMAS信 息。例如，在一些实施例中，在所有DL  BWP中仅广播ETWS/CMAS信息。可选地，这些广播可以 仅在信息更新之后临时执行。可以使用提及的任何其他方法在无线设备处接收其他SI信 息。 在一些示例中，还可以在所有DL  BWP中广播包含EAB参数的SIB/SI消息的更新。例 如，如果处于RRC_CONNECTED状态的无线设备对EAB参数感兴趣，则可以通过这种方式广播 该信息，因为这些参数实际上是在RRC_CONNECTED状态下应用的，或者因为在无线设备被切 换到RRC_INACTIVE或RRC_IDLE状态中的情况下，它们可易于被无线设备知道。 在一些示例中，基站可以被配置为经由专用RRC信令向DL  BWP中的每个无线设备 提供更新的SI。例如，基站可以经由专用信令向分配给DL  BWP的每个无线设备提供更新的 SI。可能地，可以仅在来自无线设备的请求下(使用专用RRC信令)提供更新的SI。如果SI更 新的通知包含与受影响的SIB是哪些有关的信息，则仅当无线设备对更新的SIB感兴趣时， 无线设备才可以选择请求更新的SI。作为一种选择，具有活动DL  BWP的处于RRC_CONNECTED 状态的无线设备可以经由专用信令从网络不仅请求作为另一个SI一部分的SIB，而且还请 求SIB1(其是最小SI的一部分)，甚至可能请求MIB。如果无线设备接收到关于SI更新的指 示，则其可以因此通过专用信令来请求(并且被提供)SIB1(以及可能的MIB)。 然而，取决于分配给DL  BWP的无线设备的数量，该解决方案可能导致不希望的大 信令开销。可能的变体可以是，向无线设备通知更新的SI的消息可以包括对无线设备是否 可以经由广播或专用RRC信令取回更新的SI的指示，从而使基站有可能基于分配给DL  BWP 的无线设备的数量来选择传送方法。该示例可以用于向无线设备告知存在更新的SI和促进 无线设备接收该更新的SI两者的目的。 在一些示例中，基站可以被配置为经由专用RRC信令向DL  BWP中的每个无线设备 提供更新的ETWS/CMAS信息。在这些示例中，基站可以被配置为使用专用RRC信令向DL  BWP 14 CN 111587588 A 说　明　书 10/36 页 中的每个无线设备提供更新的ETWS/CMAS信息(以及可能的更新的EAB参数)。可以使用本文 描述的其他解决方案中的任何一个来提供其他SI更新。 在一些示例中，由于并非所有无线设备都对ETWS/CMAS信息感兴趣，因此基站可以 有选择地使用该解决方案，例如，仅向以下无线设备发送更新的ETWS/CMAS信息：这些无线 设备的类别/能力信息指示其对接收这种信息感兴趣(和/或能够接收这种信息)。这可能意 味着引入新的能力信息。 因此，本文描述的实施例提供了最小化或消除RRC_CONNECTED无线设备离开其已 配置DL  BWP以监视和接收具有SI/ETWS/CMAS更新通知的寻呼消息且取回可能的更新的SI 的需求的机制。 该机制包括在无线设备的已配置DL  BWP内提供必要的信息或者向无线设备提供 允许其取回所需信息的信息，在其已配置的活动BWP之外花费最少的时间。 图3示出了根据一些实施例的无线网络。 虽然本文描述的主题可以使用任何合适的组件在任何适合类型的系统中实现，但 是本文公开的实施例是关于无线网络(例如，图3中所示的示例无线网络)描述的。为简单起 见，图3的无线网络仅描绘了网络306、网络节点360和360b、以及WD  310、310b和310c。实际 上，无线网络还可以包括适于支持无线设备之间或无线设备与另一通信设备(例如，陆线电 话、服务提供商或任何其他网络节点或终端设备)之间的通信的任何附加元件。在所示组件 中，以附加细节描绘网络节点360和无线设备(WD)310。网络节点360可以是如上所述的基 站，并且WD  310可以是如上所述的无线设备。无线网络可以向一个或多个无线设备提供通 信和其他类型的服务，以便于无线设备接入和/或使用由无线网络提供或经由无线网络提 供的服务。 无线网络可以包括任何类型的通信、电信、数据、蜂窝和/或无线电网络或其他类 似类型的系统，和/或与任何类型的通信、电信、数据、蜂窝和/或无线电网络或其他类似类 型的系统接口连接。在一些实施例中，无线网络可以被配置为根据特定标准或其他类型的 预定义规则或过程来操作。因此，无线通信网络的特定实施例可以实现诸如全球移动通信 系统(GSM)、通用移动电信系统(UMTS)、长期演进(LTE)和/或其他合适的2G、3G、4G或5G标准 之类的通信标准；诸如IEEE802.11标准之类的无线局域网(WLAN)标准；和/或诸如全球微波 接入互操作性(WiMax)、蓝牙和/或ZigBee标准之类的任何其他适合的无线通信标准。 网络306可以包括一个或多个回程网络、核心网络、IP网络、公共交换电话网络 (PSTN)、分组数据网络、光网络、广域网(WAN)、局域网(LAN)、无线局域网(WLAN)、有线网络、 无线网络、城域网和其他网络，以实现设备之间的通信。 网络节点360和WD  310包括下面更详细描述的各种组件。这些组件一起工作以提 供网络节点和/或无线设备功能，例如在无线网络中提供无线连接。在不同的实施例中，无 线网络可以包括任何数量的有线或无线网络、网络节点、基站、控制器、无线设备、中继站 和/或可以促进或参与数据和/或信号的通信(无论是经由有线连接还是经由无线连接)的 任何其他组件或系统。 如本文所使用的，网络节点指的是能够、被配置、被布置和/或可操作以直接或间 接地与无线设备和/或与无线网络中的其他网络节点或设备通信，以实现和/或提供向无线 设备的无线接入和/或执行无线网络中的其他功能(例如，管理)的设备。网络节点的示例包 15 CN 111587588 A 说　明　书 11/36 页 括但不限于接入点(AP) (例如，无线电接入点)、基站(BS) (例如，无线电基站、节点B (NodeB)、演进NodeB(eNB)和NR  NodeB(gNB))。基站可以基于它们提供的覆盖的量(或者换 言之，基于它们的发射功率水平)来分类，于是它们还可以被称为毫微微基站、微微基站、微 基站或宏基站。基站可以是中继节点或控制中继的中继宿主节点。网络节点还可以包括分 布式无线电基站的一个或多个(或所有)部分，例如集中式数字单元和/或远程无线电单元 (RRU)(有时被称为远程无线电头端(RRH))。这种远程无线电单元可以与或可以不与天线集 成为天线集成无线电。分布式无线电基站的部分也可以称为分布式天线系统(DAS)中的节 点。网络节点的又一些示例包括多标准无线电(MSR)设备(如MSR  BS)、网络控制器(如无线 电网络控制器(RNC)或基站控制器(BSC))、基站收发机站(BTS)、传输点、传输节点、多小区/ 多播协调实体(MCE)、核心网络节点(例如，MSC、MME)、O&M节点、OSS节点、SON节点、定位节点 (例如，E-SMLC)和/或MDT。作为另一示例，网络节点可以是虚拟网络节点，如下面更详细描 述的。然而，更一般地，网络节点可以表示如下的任何合适的设备(或设备组)：该设备(或设 备组)能够、被配置、被布置和/或可操作以实现和/或向无线设备提供对无线网络的接入， 或向已接入无线网络的无线设备提供某种服务。 在图3中，网络节点360包括处理电路370、设备可读介质380、接口390、辅助设备 384、电源386、电源电路387和天线362。尽管图3的示例无线网络中示出的网络节点360可以 表示包括所示硬件组件的组合的设备，但是其他实施例可以包括具有不同组件组合的网络 节点。应当理解，网络节点包括执行本文公开的任务、特征、功能和方法所需的硬件和/或软 件的任何适合组合。此外，虽然网络节点360的组件被描绘为位于较大框内或嵌套在多个框 内的单个框，但实际上，网络节点可包括构成单个图示组件的多个不同物理组件(例如，设 备可读介质380可以包括多个单独的硬盘驱动器以及多个RAM模块)。 类似地，网络节点360可以由多个物理上分离的组件(例如，NodeB组件和RNC组件、 或BTS组件和BSC组件等)组成，每个这些组件可以具有其各自的相应组件。在网络节点360 包括多个分离的组件(例如，BTS和BSC组件)的某些场景中，可以在若干网络节点之间共享 这些分离的组件中的一个或多个。例如，单个RNC可以控制多个NodeB。在这种场景中，每个 唯一的NodeB和RNC对在一些实例中可以被认为是单个单独的网络节点。在一些实施例中， 网络节点360可被配置为支持多种无线电接入技术(RAT)。在这种实施例中，一些组件可被 复制(例如，用于不同RAT的单独的设备可读介质380)，并且一些组件可被重用(例如，可以 由RAT共享相同的天线362)。网络节点360还可以包括用于集成到网络节点360中的不同无 线技术(例如，GSM、WCDMA、LTE、NR、WiFi或蓝牙无线技术)的多组各种所示组件。这些无线技 术可以被集成到网络节点360内的相同或不同芯片或芯片组和其他组件中。 处理电路370被配置为执行本文描述为由网络节点提供的任何确定、计算或类似 操作(例如，某些获得操作)。由处理电路370执行的这些操作可以包括通过以下操作对由处 理电路370获得的信息进行处理：例如，将获得的信息转换为其他信息，将获得的信息或转 换后的信息与存储在网络节点中的信息进行比较，和/或基于获得的信息或转换后的信息 执行一个或多个操作，并根据所述处理的结果做出确定。 处理电路370可以包括下述中的一个或多个的组合：微处理器、控制器、微控制器、 中央处理单元、数字信号处理器、专用集成电路、现场可编程门阵列、或者任何其它合适的 计算设备、资源、或硬件、软件和/或编码逻辑的组合，其可操作为单独地或与其他网络节点 16 CN 111587588 A 说　明　书 12/36 页 360组件(例如，设备可读介质380)相结合来提供网络节点360功能。例如，处理电路370可以 执行存储在设备可读介质380中或存储在处理电路370内的存储器中的指令。这样的功能可 以包括提供本文讨论的各种无线特征、功能或益处中的任何一个。在一些实施例中，处理电 路370可以包括片上系统(SOC)。 在一些实施例中，处理电路370可以包括射频(RF)收发机电路372和基带处理电路 374中的一个或多个。在一些实施例中，射频(RF)收发机电路372和基带处理电路374可以位 于单独的芯片(或芯片组)、板或单元(例如无线电单元和数字单元)上。在备选实施例中，RF 收发机电路372和基带处理电路374的部分或全部可以在同一芯片或芯片组、板或单元上。 在某些实施例中，本文描述为由网络节点、基站、eNB或其他这样的网络设备提供 的一些或所有功能可由处理电路370执行，处理电路370执行存储在设备可读介质380或处 理电路370内的存储器上的指令。在备选实施例中，功能中的一些或全部可以例如以硬连线 方式由处理电路370提供，而无需执行存储在单独的或分立的设备可读介质上的指令。在任 何这些实施例中，无论是否执行存储在设备可读存储介质上的指令，处理电路370都可以被 配置为执行所描述的功能。由这种功能提供的益处不仅限于处理电路370或不仅限于网络 节点360的其他组件，而是作为整体由网络节点360和/或总体上由终端用户和无线网络享 有。 设备可读介质380可以包括任何形式的易失性或非易失性计算机可读存储器，包 括但不限于永久存储设备、固态存储器、远程安装存储器、磁介质、光学介质、随机存取存储 器(RAM)、只读存储器(ROM)、大容量存储介质(例如，硬盘)、可移除存储介质(例如，闪存驱 动器、致密盘(CD)或数字视频盘(DVD))和/或任何其他易失性或非易失性、非暂时性设备可 读和/或计算机可执行存储器设备，其存储可由处理电路370使用的信息、数据和/或指令。 设备可读介质380可以存储任何合适的指令、数据或信息，包括计算机程序、软件、包括逻 辑、规则、代码、表等中的一个或多个的应用、和/或能够由处理电路370执行并由网络节点 360使用的其他指令。设备可读介质380可以用于存储由处理电路370做出的任何计算和/或 经由接口390接收的任何数据。在一些实施例中，可以认为处理电路370和设备可读介质380 是集成的。 接口390用于网络节点360、网络306和/或WD  310之间的信令和/或数据的有线或 无线通信。如图所示，接口390包括端口/端子394，用于例如通过有线连接向网络306发送数 据和从网络306接收数据。接口390还包括无线电前端电路392，其可以耦合到天线362，或者 在某些实施例中是天线362的一部分。无线电前端电路392包括滤波器398和放大器396。无 线电前端电路392可以连接到天线362和处理电路370。无线电前端电路可以被配置为调节 天线362和处理电路370之间通信的信号。无线电前端电路392可以接收数字数据，该数字数 据将通过无线连接向外发送给其他网络节点或WD。无线电前端电路392可以使用滤波器398 和/或放大器396的组合将数字数据转换为具有适合信道和带宽参数的无线电信号。然后可 以通过天线362发送无线电信号。类似地，当接收数据时，天线362可以收集无线电信号，然 后由无线电前端电路392将其转换为数字数据。数字数据可以被传递给处理电路370。在其 他实施例中，接口可包括不同组件和/或组件的不同组合。 在某些备选实施例中，网络节点360可以不包括单独的无线电前端电路392，作为 替代，处理电路370可以包括无线电前端电路并且可以连接到天线362，而无需单独的无线 17 CN 111587588 A 说　明　书 13/36 页 电前端电路392。类似地，在一些实施例中，RF收发机电路372的全部或一些可以被认为是接 口390的一部分。在其他实施例中，接口390可以包括一个或多个端口或端子394、无线电前 端电路392和RF收发机电路372(作为无线电单元(未示出)的一部分)，并且接口390可以与 基带处理电路374(是数字单元(未示出)的一部分)通信。 天线362可以包括被配置为发送和/或接收无线信号的一个或多个天线或天线阵 列。天线362可以耦合到无线电前端电路390，并且可以是能够无线地发送和接收数据和/或 信号的任何类型的天线。在一些实施例中，天线362可以包括一个或多个全向、扇形或面板 天线，其可操作用于发送/接收在例如2GHz和66GHz之间的无线电信号。全向天线可以用于 在任何方向上发送/接收无线电信号，扇形天线可以用于向/从在特定区域内的设备发送/ 接收无线电信号，以及平板天线可以是用于以相对直线的方式发送/接收无线电信号的视 线天线。在一些情况下，使用多于一个天线可以称为MIMO。在某些实施例中，天线362可以与 网络节点360分离，并且可以通过接口或端口连接到网络节点360。 天线362、接口390和/或处理电路370可以被配置为执行本文描述为由网络节点执 行的任何接收操作和/或某些获得操作。可以从无线设备、另一网络节点和/或任何其他网 络设备接收任何信息、数据和/或信号。类似地，天线362、接口390和/或处理电路370可以被 配置为执行本文描述的由网络节点执行的任何发送操作。可以将任何信息、数据和/或信号 发送给无线设备、另一网络节点和/或任何其他网络设备。 电源电路387可以包括电源管理电路或耦合到电源管理电路，并且被配置为向网 络节点360的组件提供电力以执行本文描述的功能。电源电路387可以从电源386接收电力。 电源386和/或电源电路387可以被配置为以适合于各个组件的形式(例如，在每个相应组件 所需的电压和电流水平处)向网络节点360的各种组件提供电力。电源386可以被包括在电 源电路387和/或网络节点360中或在电源电路387和/或网络节点360外部。例如，网络节点 360可以经由输入电路或诸如电缆的接口连接到外部电源(例如，电源插座)，由此外部电源 向电源电路387供电。作为另一个示例，电源386可以包括电池或电池组形式的电源，其连接 到或集成在电源电路387中。如果外部电源发生故障，电池可以提供备用电力。也可以使用 其他类型的电源，例如光伏器件。 网络节点360的备选实施例可以包括超出图3中所示的组件的附加组件，所述附加 组件可以负责提供网络节点的功能(包括本文描述的功能中的任一者和/或支持本文描述 的主题所需的任何功能)的某些方面。例如，网络节点360可以包括用户接口设备，以允许将 信息输入到网络节点360中并允许从网络节点360输出信息。这可以允许用户针对网络节点 360执行诊断、维护、修复和其他管理功能。 如本文所使用的，无线设备(WD)指的是能够、被配置为、被布置为和/或可操作以 与网络节点和/或其他无线设备无线通信的设备。除非另有说明，否则术语WD在本文中可与 用户设备(UE)互换使用。无线传送可以包括使用电磁波、无线电波、红外波和/或适于通过 空气传送信息的其他类型的信号来发送和/或接收无线信号。在一些实施例中，WD可以被配 置为在没有直接人类交互的情况下发送和/或接收信息。例如，WD可以被设计为当由内部或 外部事件触发时，或者响应于来自网络的请求，以预定的调度向网络发送信息。WD的示例包 括但不限于智能电话、移动电话、蜂窝电话、IP语音(VoIP)电话、无线本地环路电话、台式计 算机、个人数字助理(PDA)、无线摄像头、游戏控制台或设备、音乐存储设备、回放设备、可穿 18 CN 111587588 A 说　明　书 14/36 页 戴终端设备、无线端点、移动台、平板计算机、便携式计算机、便携式嵌入式没备(LEE)、便携 式安装设备(LME)、智能设备、无线客户驻地设备(CPE)、车载无线终端设备等。WD可以例如 通过实现用于侧链路通信的3GPP标准来支持设备到设备(D2D)通信、车辆到车辆(V2V)通 信、车辆到基础设施(V2I)通信、车辆到任何事物(V2X)通信，并且在这种情况下可以称为 D2D通信设备。作为又一特定示例，在物联网(IoT)场景中，WD可以表示执行监视和/或测量 并将这种监测和/或测量的结果发送给另一WD和/或网络节点的机器或其他设备。在这种情 况下，WD可以是机器到机器(M2M)设备，在3GPP上下文中它可以被称为MTC设备。作为一个具 体示例，WD可以是实现3GPP窄带物联网(NB-IoT)标准的UE。这种机器或设备的具体示例是 传感器、计量设备(例如，电表)、工业机器、或者家用或个人设备(例如，冰箱、电视等)、个人 可穿戴设备(例如，手表、健身追踪器等)。在其他场景中，WD可以表示能够监视和/或报告其 操作状态或与其操作相关联的其他功能的车辆或其他设备。如上所述的WD可以表示无线连 接的端点，在这种情况下，该设备可以被称为无线终端。此外，如上所述的WD可以是移动的， 在这种情况下，它也可以称为移动设备或移动终端。 如图所示，无线设备310包括天线311、接口314、处理电路320、设备可读介质330、 用户接口设备332、辅助设备334、电源336和电源电路337。WD  310可以包括用于WD  310支持 的不同无线技术(例如，GSM、WCDMA、LTE、NR、WiFi、WiMAX或蓝牙无线技术，仅提及一些)的多 组一个或多个所示组件。这些无线技术可以集成到与WD  310内的其他组件相同或不同的芯 片或芯片组中。 天线311可以包括被配置为发送和/或接收无线信号的一个或多个天线或天线阵 列，并且连接到接口314。在某些备选实施例中，天线311可以与WD  310分开并且可以通过接 口或端口连接到WD  310。天线311、接口314和/或处理电路320可以被配置为执行本文描述 为由WD执行的任何接收或发送操作。可以从网络节点和/或另一个WD接收任何信息、数据 和/或信号。在一些实施例中，无线电前端电路和/或天线311可以被认为是接口。 如图所示，接口314包括无线电前端电路312和天线311。无线电前端电路312包括 一个或多个滤波器318和放大器316。无线电前端电路314连接到天线311和处理电路320，并 且被配置为调节在天线311和处理电路320之间传送的信号。无线电前端电路312可以耦合 到天线311或者是天线311的一部分。在某些备选实施例中，WD  310可以不包括单独的无线 电前端电路312；而是，处理电路320可以包括无线电前端电路，并且可以连接到天线311。类 似地，在一些实施例中，RF收发机电路322中的一些或全部可以被认为是接口314的一部分。 无线电前端电路312可以接收数字数据，该数字数据将通过无线连接向外发送给其他网络 节点或WD。无线电前端电路312可以使用滤波器318和/或放大器316的组合将数字数据转换 为具有适合信道和带宽参数的无线电信号。然后可以通过天线311发送无线电信号。类似 地，当接收数据时，天线311可以收集无线电信号，然后由无线电前端电路312将其转换为数 字数据。数字数据可以被传递给处理电路320。在其他实施例中，接口可包括不同组件和/或 组件的不同组合。 处理器电路320可以包括下述中的一个或多个的组合：微处理器、控制器、微控制 器、中央处理单元、数字信号处理器、专用集成电路、现场可编程门阵列、或者任何其它合适 的计算设备、资源、或硬件、软件和/或编码逻辑的组合，其可操作为单独地或与其他WD  310 组件(例如设备可读介质330)相结合来提供WD  310功能。这样的功能可以包括提供本文讨 19 CN 111587588 A 说　明　书 15/36 页 论的各种无线特征或益处中的任何一个。例如，处理电路320可以执行存储在设备可读介质 330中或处理电路320内的存储器中的指令，以提供本文公开的功能。 如图所示，处理电路320包括RF收发机电路322、基带处理电路324和应用处理电路 326中的一个或多个。在其他实施例中，处理电路可以包括不同的组件和/或组件的不同组 合。在某些实施例中，WD  310的处理电路320可以包括SOC。在一些实施例中，RF收发机电路 322、基带处理电路324和应用处理电路326可以在单独的芯片或芯片组上。在备选实施例 中，基带处理电路324和应用处理电路326的一部分或全部可以组合成一个芯片或芯片组， 并且RF收发机电路322可以在单独的芯片或芯片组上。在另外的备选实施例中，RF收发机电 路322和基带处理电路324的一部分或全部可以在同一芯片或芯片组上，并且应用处理电路 326可以在单独的芯片或芯片组上。在其他备选实施例中，RF收发机电路322、基带处理电路 324和应用处理电路326的一部分或全部可以组合在同一芯片或芯片组中。在一些实施例 中，RF收发机电路322可以是接口314的一部分。RF收发机电路322可以调节RF信号以用于处 理电路320。 在某些实施例中，本文描述为由WD执行的一些或所有功能可以由处理电路320提 供，处理电路320执行存储在设备可读介质330上的指令，在某些实施例中，设备可读介质 330可以是计算机可读存储介质。在备选实施例中，功能中的一些或全部可以例如以硬连线 方式由处理电路320提供，而无需执行存储在单独的或分立的设备可读存储介质上的指令。 在任何这些特定实施例中，无论是否执行存储在设备可读存储介质上的指令，处理电路320 都可以被配置为执行所描述的功能。由这种功能提供的益处不仅限于处理电路320或者不 仅限于WD  310的其他组件，而是作为整体由WD  310和/或总体上由终端用户和无线网络享 有。 处理电路320可以被配置为执行本文描述为由WD执行的任何确定、计算或类似操 作(例如，某些获得操作)。由处理电路320执行的这些操作可以包括通过以下操作对由处理 电路320获得的信息进行处理：例如，将获得的信息转换为其他信息，将获得的信息或转换 后的信息与由WD  310存储的信息进行比较，和/或基于获得的信息或转换后的信息执行一 个或多个操作，并根据所述处理的结果做出确定。 设备可读介质330可操作以存储计算机程序、软件、包括逻辑、规则、代码、表等中 的一个或多个的应用、和/或能够由处理电路320执行的其他指令。设备可读介质330可以包 括计算机存储器(例如，随机存取存储器(RAM)或只读存储器(ROM))、大容量存储介质(例 如，硬盘)、可移除存储介质(例如，致密盘(CD)或数字视频盘(DVD))、和/或任何其他易失性 或非易失性、非暂时性设备可读和/或计算机可执行存储器设备，其存储可由处理电路320 使用的信息、数据和/或指令。在一些实施例中，可以认为处理电路320和设备可读介质330 是集成的。 用户接口设备332可以提供允许人类用户与WD  310交互的组件。这种交互可以具 有多种形式，例如视觉、听觉、触觉等。用户接口设备332可操作以向用户产生输出，并允许 用户向WD  310提供输入。交互的类型可以根据安装在WD  310中的用户接口设备332的类型 而变化。例如，如果WD  310是智能电话，则交互可以经由触摸屏进行；如果WD  310是智能仪 表，则交互可以通过提供用量的屏幕(例如，使用的加仑数)或提供可听警报的扬声器(例 如，如果检测到烟雾)进行。用户接口设备332可以包括输入接口、设备和电路、以及输出接 20 CN 111587588 A 说　明　书 16/36 页 口、设备和电路。用户接口设备332被配置为允许将信息输入到WD  310中，并且连接到处理 电路320以允许处理电路320处理输入信息。用户接口设备332可以包括例如麦克风、接近或 其他传感器、按键/按钮、触摸显示器、一个或多个相机、USB端口或其他输入电路。用户接口 设备332还被配置为允许从WD  310输出信息，并允许处理电路320从WD  310输出信息。用户 接口设备332可以包括例如扬声器、显示器、振动电路、USB端口、耳机接口或其他输出电路。 通过使用用户接口设备332的一个或多个输入和输出接口、设备和电路，WD  310可以与终端 用户和/或无线网络通信，并允许它们受益于本文描述的功能。 辅助设备334可操作以提供可能通常不由WD执行的更具体的功能。这可以包括用 于针对各种目的进行测量的专用传感器，用于诸如有线通信等之类的其他类型通信的接口 等。辅助设备334的组件的包括和类型可以根据实施例和/或场景而变化。 在一些实施例中，电源336可以是电池或电池组的形式。也可以使用其他类型的电 源，例如外部电源(例如电源插座)、光伏器件或电池单元。WD  310还可以包括用于从电源 336向WD  310的各个部分输送电力的电源电路337，WD  310的各个部分需要来自电源336的 电力以执行本文描述或指示的任何功能。在某些实施例中，电源电路337可以包括电源管理 电路。电源电路337可以附加地或备选地可操作以从外部电源接收电力；在这种情况下，WD  310可以通过输入电路或诸如电力线缆的接口连接到外部电源(例如电源插座)。在某些实 施例中，电源电路337还可操作以将电力从外部电源输送到电源336。例如，这可以用于电源 336的充电。电源电路337可以对来自电源336的电力执行任何格式化、转换或其他修改，以 使电力适合于被供电的WD  310的各个组件。 图4示出了根据一些实施例的用户设备。 图4示出了根据本文描述的各个方面的UE的一个实施例。UE  4200可以是以上实施 例中描述的无线设备。如本文中所使用的，“用户设备”或“UE”可能不一定具有在拥有和/或 操作相关设备的人类用户的意义上的“用户”。作为替代，UE可以表示意在向人类用户销售 或由人类用户操作但可能不或最初可能不与特定的人类用户相关联的设备(例如，智能喷 水控制器)。备选地，UE可以表示不意在向终端用户销售或由终端用户操作但可以与用户的 利益相关联或针对用户的利益操作的设备(例如，智能电表)。UE  4200可以是由第三代合作 伙伴计划(3GPP)识别的任何UE，包括NB-IoT  UE、机器类型通信(MTC)UE和/或增强型MTC (eMTC)UE。如图4所示，UE  400是根据第三代合作伙伴计划(3GPP)发布的一个或多个通信标 准(例如3GPP的GSM、UMTS、LTE和/或5G标准)被配置用于通信的WD的一个示例。如前所述，术 语WD和UE可以互换使用。因此，尽管图4是UE，但是本文讨论的组件同样适用于WD，反之亦 然。 在图4中，UE  400包括处理电路401，其可操作地耦合到输入/输出接口405、射频 (RF)接口409、网络连接接口411、包括随机存取存储器(RAM)417、只读存储器(ROM)419和存 储介质421等的存储器415、通信子系统431、电源433和/或任何其他组件，或其任意组合。存 储介质421包括操作系统423、应用程序425和数据427。在其他实施例中，存储介质421可以 包括其他类似类型的信息。某些UE可以使用图4中所示的所有组件，或者仅使用这些组件的 子集。组件之间的集成水平可以从一个UE到另一个UE而变化。此外，某些UE可以包含组件的 多个实例，例如多个处理器、存储器、收发机、发射机、接收机等。 在图4中，处理电路401可以被配置为处理计算机指令和数据。处理电路401可以被 21 CN 111587588 A 说　明　书 17/36 页 配置为实现任何顺序状态机，其可操作为执行存储为存储器中的机器可读计算机程序的机 器指令，所述状态机例如是：一个或多个硬件实现的状态机(例如，以离散逻辑、FPGA、ASIC 等来实现)；可编程逻辑连同适当的固件；一个或多个存储的程序、通用处理器(例如，微处 理器或数字信号处理器(DSP))连同适合的软件；或以上的任何组合。例如，处理电路401可 以包括两个中央处理单元(CPU)。数据可以是适合于由计算机使用的形式的信息。 在所描绘的实施例中，输入/输出接口405可以被配置为向输入设备、输出设备或 输入和输出设备提供通信接口。UE  400可以被配置为经由输入/输出接口405使用输出设 备。输出设备可以使用与输入设备相同类型的接口端口。例如，USB端口可用于提供向UE  400的输入和从UE  400的输出。输出设备可以是扬声器、声卡、视频卡、显示器、监视器、打印 机、致动器、发射机、智能卡、另一输出设备或其任意组合。UE  400可以被配置为经由输入/ 输出接口405使用输入设备以允许用户将信息捕获到UE  400中。输入设备可以包括触摸敏 感或存在敏感显示器、相机(例如，数字相机、数字摄像机、网络相机等)、麦克风、传感器、鼠 标、轨迹球、方向板、触控板、滚轮、智能卡等。存在敏感显示器可以包括电容式或电阻式触 摸传感器以感测来自用户的输入。传感器可以是例如加速度计、陀螺仪、倾斜传感器、力传 感器、磁力计、光学传感器、接近传感器、另一类似传感器或其任意组合。例如，输入设备可 以是加速度计、磁力计、数字相机、麦克风和光学传感器。 在图4中，RF接口409可以被配置为向诸如发射机、接收机和天线之类的RF组件提 供通信接口。网络连接接口411可以被配置为提供向网络443a的通信接口。网络443a可以包 括有线和/或无线网络，诸如局域网(LAN)、广域网(WAN)、计算机网络、无线网络、电信网络、 另一类似网络或其任意组合。例如，网络443a可以包括Wi-Fi网络。网络连接接口411可以被 配置为包括接收机和发射机接口，接收机和发射机接口用于根据一个或多个通信协议(例 如，以太网、TCP/IP、SONET、ATM等)通过通信网络与一个或多个其他设备通信。网络连接接 口411可以实现适合于通信网络链路(例如，光学的、电气的等)的接收机和发射机功能。发 射机和接收机功能可以共享电路组件、软件或固件，或者备选地可以分离地实现。 RAM  417可以被配置为经由总线402与处理电路401接口连接，以在诸如操作系统、 应用程序和设备驱动之类的软件程序的执行期间提供数据或计算机指令的存储或高速缓 存。ROM  419可以被配置为向处理电路401提供计算机指令或数据。例如，ROM  419可以被配 置为存储用于存储在非易失性存储器中的基本系统功能的不变低层系统代码或数据，基本 系统功能例如基本输入和输出(I/O)、启动或来自键盘的击键的接收。存储介质421可以被 配置为包括存储器，诸如RAM、ROM、可编程只读存储器(PROM)、可擦除可编程只读存储器 (EPROM)、电可擦除可编程只读存储器(EEPROM)、磁盘、光盘、软盘、硬盘、可移除磁带盒或闪 存驱动器。在一个示例中，存储介质421可以被配置为包括操作系统423、诸如web浏览器应 用的应用程序425、小部件或小工具引擎或另一应用以及数据文件427。存储介质421可以存 储供UE  400使用的各种操作系统中的任何一种或操作系统的组合。 存储介质421可以被配置为包括多个物理驱动单元，如独立磁盘冗余阵列(RAID)、 软盘驱动器、闪存、USB闪存驱动器、外部硬盘驱动器、拇指盘驱动器、笔式随身盘驱动器、钥 匙盘驱动器、高密度数字多功能盘(HD-DVD)光盘驱动器、内置硬盘驱动器、蓝光光盘驱动 器、全息数字数据存储(HDDS)光盘驱动器，外置迷你双列直插式存储器模块(DIMM)，同步动 态随机存取存储器(SDRAM)，外部微DIMM  SDRAM，诸如用户身份模块或可移除用户身份 22 CN 111587588 A 说　明　书 18/36 页 (SIM/RUIM)模块的智能卡存储器，其他存储器或其任意组合。存储介质421可以允许UE  400 访问存储在暂时性或非暂时性存储器介质上的计算机可执行指令、应用程序等，以卸载数 据或上载数据。诸如利用通信系统的制品之类的制品可以有形地体现在存储介质421中，存 储介质421可以包括设备可读介质。 在图4中，处理电路401可以被配置为使用通信子系统431与网络443b通信。网络 443a和网络443b可以是一个或多个相同的网络或一个或多个不同的网络。通信子系统431 可以被配置为包括用于与网络443b通信的一个或多个收发机。例如，通信子系统431可以被 配置为包括用于根据一个或多个通信协议(例如IEEE  802 .11、CDMA、WCDMA、GSM、LTE、 UTRAN、WiMax等)与能够进行无线通信的另一设备(例如，另一WD、UE)或无线电接入网(RAN) 的基站的一个或多个远程收发机通信的一个或多个收发机。每个收发机可以包括发射机 433和/或接收机435，以分别实现适合于RAN链路的发射机或接收机功能(例如，频率分配 等)。此外，每个收发机的发射机433和接收机435可以共享电路组件、软件或固件，或者替代 地可以分离地实现。 在所示实施例中，通信子系统431的通信功能可以包括数据通信、语音通信、多媒 体通信、诸如蓝牙的短程通信、近场通信、基于位置的通信(诸如用于确定位置的全球定位 系统(GPS)的使用)、另一个类似通信功能，或其任意组合。例如，通信子系统431可以包括蜂 窝通信、Wi-Fi通信、蓝牙通信和GPS通信。网络443b可以包括有线和/或无线网络，诸如局域 网(LAN)、广域网(WAN)、计算机网络、无线网络、电信网络、另一类似网络或其任意组合。例 如，网络443b可以是蜂窝网络、Wi-Fi网络和/或近场网络。电源413可以被配置为向UE  400 的组件提供交流(AC)或直流(DC)电力。 本文描述的特征、益处和/或功能可以在UE  400的组件之一中实现，或者在UE  400 的多个组件之间划分。此外，本文描述的特征、益处和/或功能可以以硬件、软件或固件的任 何组合来实现。在一个示例中，通信子系统431可以被配置为包括本文描述的任何组件。此 外，处理电路401可以被配置为通过总线402与任何这样的组件通信。在另一个示例中，任何 这样的组件可以由存储在存储器中的程序指令表示，当由处理电路401执行时，程序指令执 行本文描述的对应功能。在另一示例中，任何这样的组件的功能可以在处理电路401和通信 子系统431之间划分。在另一示例中，任何这样的组件的非计算密集型功能可以用软件或固 件实现，并且计算密集型功能可以用硬件实现。 图5示出了根据一些实施例的虚拟化环境。 图5是示出虚拟化环境500的示意性框图，其中可以虚拟化由一些实施例实现的功 能。在本上下文中，虚拟化意味着创建装置或设备的虚拟版本，这可以包括虚拟化硬件平 台、存储设备和网络资源。如本文所使用的，虚拟化可以应用于节点(例如，虚拟化基站或虚 拟化无线电接入节点)或设备(例如，UE、无线设备或任何其他类型的通信设备)或其组件， 并且涉及一种实现，其中至少一部分功能被实现为一个或多个虚拟组件(例如，通过在一个 或多个网络中的一个或多个物理处理节点上执行的一个或多个应用、组件、功能、虚拟机或 容器)。 在一些实施例中，本文描述的一些或所有功能可以被实现为由在一个或多个硬件 节点530托管的一个或多个虚拟环境500中实现的一个或多个虚拟机执行的虚拟组件。此 外，在虚拟节点不是无线电接入节点或不需要无线电连接的实施例(例如，核心网络节点) 23 CN 111587588 A 说　明　书 19/36 页 中，网络节点此时可以完全虚拟化。 这些功能可以由一个或多个应用520(其可以替代地被称为软件实例、虚拟设备、 网络功能、虚拟节点、虚拟网络功能等)来实现，一个或多个应用520可操作以实现本文公开 的一些实施例的一些特征、功能和/或益处。应用520在虚拟化环境500中运行，虚拟化环境 500提供包括处理电路560和存储器590的硬件530。存储器590包含可由处理电路560执行的 指令595，由此应用520可操作以提供本文公开的一个或多个特征、益处和/或功能。 虚拟化环境500包括通用或专用网络硬件设备530，其包括一组一个或多个处理器 或处理电路560，其可以是商用现货(COTS)处理器、专用集成电路(ASIC)或包括数字或模拟 硬件组件或专用处理器的任何其他类型的处理电路。每个硬件设备可以包括存储器590-1， 其可以是用于临时存储由处理电路560执行的指令595或软件的非永久存储器。每个硬件设 备可以包括一个或多个网络接口控制器(NIC)570，也被称为网络接口卡，其包括物理网络 接口580。每个硬件设备还可以包括其中存储有可由处理电路560执行的软件595和/或指令 的非暂时性、永久性机器可读存储介质590-2。软件595可以包括任何类型的软件，包括用于 实例化一个或多个虚拟化层550的软件(也被称为管理程序)、用于执行虚拟机540的软件以 及允许其执行与本文描述的一些实施例相关地描述的功能、特征和/或益处的软件。 虚拟机540包括虚拟处理、虚拟存储器、虚拟联网或接口和虚拟存储、并且可以由 对应的虚拟化层550或管理程序运行。可以在虚拟机540中的一个或多个上实现虚拟设备 520的实例的不同实施例，并且可以以不同方式做出所述实现。 在操作期间，处理电路560执行软件595以实例化管理程序或虚拟化层550，其有时 可被称为虚拟机监视器(VMM)。虚拟化层550可以呈现虚拟操作平台，其在虚拟机540看来像 是联网硬件。 如图5所示，硬件530可以是具有通用或特定组件的独立网络节点。硬件530可以包 括天线5225并且可以通过虚拟化实现一些功能。备选地，硬件530可以是更大的硬件集群的 一部分(例如，在数据中心或客户驻地设备(CPE)中)，其中许多硬件节点一起工作并且通过 管理和协调(MANO)5100来管理，MANO  5100监督应用520的生命周期管理等等。 在一些上下文中，硬件的虚拟化被称为网络功能虚拟化(NFV)。NFV可以用于将众 多网络设备类型统一到可以位于数据中心和客户驻地设备中的工业标准高容量服务器硬 件、物理交换机和物理存储上。 在NFV的上下文中，虚拟机540可以是物理机器的软件实现，其运行程序如同它们 在物理的非虚拟化机器上执行一样。每个虚拟机540以及硬件530中执行该虚拟机的部分 (其可以是专用于该虚拟机的硬件和/或由该虚拟机与虚拟机540中的其它虚拟机共享的硬 件)形成了单独的虚拟网元(VNE)。 仍然在NFV的上下文中，虚拟网络功能(VNF)负责处理在硬件网络基础设施530之 上的一个或多个虚拟机540中运行的特定网络功能，并且对应于图5中的应用520。 在一些实施例中，每个包括一个或多个发射机5220和一个或多个接收机5210的一 个或多个无线电单元5200可以耦合到一个或多个天线5225。无线电单元5200可以经由一个 或多个适合的网络接口直接与硬件节点530通信，并且可以与虚拟组件结合使用以提供具 有无线电能力的虚拟节点，例如无线电接入节点或基站。 在一些实施例中，可以使用控制系统5230来实现一些信令，控制系统5230可以替 24 CN 111587588 A 说　明　书 20/36 页 代地用于硬件节点530和无线电单元5200之间的通信。 图6示出了根据一些实施例的经由中间网络与主机计算机连接的电信网络。 参照图6，根据实施例，通信系统包括电信网络610(例如，3GPP类型的蜂窝网络)， 电信网络610包括接入网611(例如，无线电接入网)和核心网络614。接入网611包括多个基 站612a、612b、612c(例如，NB、eNB、gNB或其他类型的无线接入点)，每个基站定义对应覆盖 区域613a、613b、613c。每个基站612a、612b、612c通过有线或无线连接615可连接到核心网 络614。位于覆盖区域613c中的第一UE  691被配置为以无线方式连接到对应基站612c或被 对应基站612c寻呼。覆盖区域613a中的第二UE  692以无线方式可连接到对应基站612a。虽 然在该示例中示出了多个UE  691、692，但所公开的实施例同等地适用于唯一的UE处于覆盖 区域中或者唯一的UE正连接到对应基站612的情形。 电信网络610自身连接到主机计算机630，主机计算机630可以以独立服务器、云实 现的服务器、分布式服务器的硬件和/或软件来实现，或者被实现为服务器集群中的处理资 源。主机计算机630可以处于服务提供商的所有或控制之下，或者可以由服务提供商或代表 服务提供商来操作。电信网络610与主机计算机630之间的连接621和622可以直接从核心网 络614延伸到主机计算机630，或者可以经由可选的中间网络620进行。中间网络620可以是 公共、私有或承载网络中的一个或多于一个的组合；中间网络620(若存在)可以是骨干网或 互联网；具体地，中间网络620可以包括两个或更多个子网络(未示出)。 图6的通信系统作为整体实现了所连接的UE  691、692与主机计算机630之间的连 接。该连接可被描述为过顶(over-the-top，OTT)连接650。主机计算机630和所连接的UE  691、692被配置为使用接入网611、核心网络614、任何中间网络620和可能的其他基础设施 (未示出)作为中介，经由OTT连接650来传送数据和/或信令。在OTT连接650所经过的参与通 信设备未意识到上行链路和下行链路通信的路由的意义上，OTT连接650可以是透明的。例 如，可以不向基站612通知或者可以无需向基站612通知具有源自主机计算机630的要向所 连接的UE  691转发(例如，移交)的数据的输入下行链路通信的过去的路由。类似地，基站 612无需意识到源自UE  691向主机计算机630的输出上行链路通信的未来的路由。 图7示出了根据一些实施例的通过部分无线连接经由基站与用户设备通信的主机 计算机。 现将参照图7来描述根据实施例的在先前段落中所讨论的UE、基站和主机计算机 的示例实现方式。在通信系统700中，主机计算机710包括硬件715，硬件715包括通信接口 716，通信接口716被配置为建立和维护与通信系统700的不同通信设备的接口的有线或无 线连接。主机计算机710还包括处理电路718，其可以具有存储和/或处理能力。具体地，处理 电路718可以包括适用于执行指令的一个或多个可编程处理器、专用集成电路、现场可编程 门阵列或它们的组合(未示出)。主机计算机710还包括软件711，其被存储在主机计算机710 中或可由主机计算机710访问并且可由处理电路718来执行。软件711包括主机应用712。主 机应用712可操作为向远程用户(例如，UE  730)提供服务，UE  730经由在UE  730和主机计算 机710处端接的OTT连接750来连接。在向远程用户提供服务时，主机应用712可以提供使用 OTT连接750来发送的用户数据。 通信系统700还包括在电信系统中提供的基站720，基站720包括使其能够与主机 计算机710和与UE  730进行通信的硬件725。硬件725可以包括：通信接口726，其用于建立和 25 CN 111587588 A 说　明　书 21/36 页 维护与通信系统700的不同通信设备的接口的有线或无线连接；以及无线电接口727，其用 于至少建立和维护与位于基站720所服务的覆盖区域(图7中未示出)中的UE  730的无线连 接770。通信接口726可以被配置为促进到主机计算机710的连接760。连接760可以是直接 的，或者它可以经过电信系统的核心网络(图7中未示出)和/或经过电信系统外部的一个或 多个中间网络。在所示实施例中，基站720的硬件725还包括处理电路728，处理电路728可以 包括适用于执行指令的一个或多个可编程处理器、专用集成电路、现场可编程门阵列或它 们的组合(未示出)。基站720还具有内部存储的或经由外部连接可访问的软件721。 通信系统700还包括已经提及的UE  730。其硬件735可以包括无线电接口737，其被 配置为建立和维护与服务于UE  730当前所在的覆盖区域的基站的无线连接770。UE  730的 硬件735还包括处理电路738，其可以包括适用于执行指令的一个或多个可编程处理器、专 用集成电路、现场可编程门阵列或它们的组合(未示出)。UE  730还包括软件731，其被存储 在UE  730中或可由UE  730访问并可由处理电路738执行。软件731包括客户端应用732。客户 端应用732可操作为在主机计算机710的支持下经由UE  730向人类或非人类用户提供服务。 在主机计算机710中，执行的主机应用712可以经由端接在UE  730和主机计算机710处的OTT 连接750与执行客户端应用732进行通信。在向用户提供服务时，客户端应用732可以从主机 应用712接收请求数据，并响应于请求数据来提供用户数据。OTT连接750可以传送请求数据 和用户数据二者。客户端应用732可以与用户进行交互，以生成其提供的用户数据。 注意，图7所示的主机计算机710、基站720和UE  730可以分别与图6的主机计算机 630、基站612a、612b、612c之一和UE  691、692之一相似或相同。也就是说，这些实体的内部 工作可以如图7所示，并且独立地，周围网络拓扑可以是图6的网络拓扑。 在图7中，已经抽象地绘制OTT连接750，以示出经由基站720在主机计算机710与UE  730之间的通信，而没有明确地提到任何中间没备以及经由这些没备的消息的精确路由。网 络基础设施可以确定该路由，该路由可以被配置为向UE  730隐藏或向操作主机计算机710 的服务提供商隐藏或向这二者隐藏。在OTT连接750活动时，网络基础设施还可以(例如，基 于负载均衡考虑或网络的重新配置)做出其动态地改变路由的决策。 UE  730与基站720之间的无线连接770根据贯穿本公开所描述的实施例的教导。各 种实施例中的一个或多个实施例改进了使用OTT连接750向UE  730提供的OTT服务的性能， 其中无线连接770形成OTT连接750中的最后一段。更准确地，这些实施例的教导可以改善系 统信息的取回，而无需无线设备花费大量时间不接收其BWP上的传输，从而提供诸如改善无 线设备效率的益处。 出于监控一个或多个实施例改进的数据速率、时延和其他因素的目的，可以提供 测量过程。还可以存在用于响应于测量结果的变化而重新配置主机计算机710与UE  730之 间的OTT连接750的可选网络功能。用于重新配置OTT连接750的测量过程和/或网络功能可 以以主机计算机710的软件711和硬件715或以UE  730的软件731和硬件735或以这二者来实 现。在实施例中，传感器(未示出)可被部署在OTT连接750经过的通信设备中或与OTT连接 750经过的通信设备相关联地来部署；传感器可以通过提供以上例示的监控量的值或提供 软件711、731可以用来计算或估计监控量的其他物理量的值来参与测量过程。对OTT连接 750的重新配置可以包括消息格式、重传设置、优选路由等；该重新配置不需要影响基站 720，并且其对于基站720来说可以是未知的或不可感知的。这种过程和功能在本领域中可 26 CN 111587588 A 说　明　书 22/36 页 以是已知的和已被实践的。在特定实施例中，测量可以涉及促进主机计算机710对吞吐量、 传播时间、时延等的测量的专有UE信令。该测量可以如下实现：软件711和731在其监控传播 时间、差错等的同时使得能够使用OTT连接750来发送消息(具体地，空消息或“假”消息)。 图8示出了根据一些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的方法。 图8是示出了根据一个实施例的在通信系统中实现的方法的流程图。该通信系统 包括主机计算机、基站和UE，其可以是参照图6和图7描述的主机计算机、基站和UE。为了本 公开的简明，在本部分中将仅包括对图8的图引用。在步骤810中，主机计算机提供用户数 据。在步骤810的子步骤811(其可以是可选的)中，主机计算机通过执行主机应用来提供用 户数据。在步骤820中，主机计算机发起向UE的携带用户数据的传输。在步骤830(其可以是 可选的)中，根据贯穿本公开所描述的实施例的教导，基站向UE发送在主机计算机发起的传 输中所携带的用户数据。在步骤840(其也可以是可选的)中，UE执行与主机计算机所执行的 主机应用相关联的客户端应用。 图9示出了根据一些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的方法。 图9是示出了根据一个实施例的在通信系统中实现的方法的流程图。该通信系统 包括主机计算机、基站和UE，其可以是参照图6和图7描述的主机计算机、基站和UE。为了本 公开的简明，在本部分中将仅包括对图9的图引用。在方法的步骤910中，主机计算机提供用 户数据。在可选子步骤(未示出)中，主机计算机通过执行主机应用来提供用户数据。在步骤 920中，主机计算机发起向UE的携带用户数据的传输。根据贯穿本公开描述的实施例的教 导，该传输可以经由基站。在步骤930(其可以是可选的)中，UE接收传输中所携带的用户数 据。 图10示出了根据一些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的方法。 图10是示出了根据一个实施例的在通信系统中实现的方法的流程图。该通信系统 包括主机计算机、基站和UE，其可以是参照图6和图7描述的主机计算机、基站和UE。为了本 公开的简明，在本部分中将仅包括对图10的图引用。在步骤1010(其可以是可选的)中，UE接 收由主机计算机所提供的输入数据。附加地或备选地，在步骤1020中，UE提供用户数据。在 步骤1020的子步骤1021(其可以是可选的)中，UE通过执行客户端应用来提供用户数据。在 步骤1010的子步骤1011(其可以是可选的)中，UE执行客户端应用，该客户端应用回应于接 收到的主机计算机提供的输入数据来提供用户数据。在提供用户数据时，所执行的客户端 应用还可以考虑从用户接收的用户输入。无论提供用户数据的具体方式如何，UE在子步骤 1030(其可以是可选的)中都发起用户数据向主机计算机的传输。在方法的步骤1040中，根 据贯穿本公开描述的实施例的教导，主机计算机接收从UE发送的用户数据。 图11示出了根据一些实施例的在包括主机计算机、基站和用户设备的通信系统中 实现的方法。 图11是示出了根据一个实施例的在通信系统中实现的方法的流程图。该通信系统 包括主机计算机、基站和UE，其可以是参照图6和图7描述的主机计算机、基站和UE。为了本 公开的简明，在本部分中将仅包括对图11的图引用。在步骤1110(其可以是可选的)中，根据 27 CN 111587588 A 说　明　书 23/36 页 贯穿本公开描述的实施例的教导，基站从UE接收用户数据。在步骤1120(其可以是可选的) 中，基站发起接收到的用户数据向主机计算机的传输。在步骤1130(其可以是可选的)中，主 机计算机接收由基站所发起的传输中所携带的用户数据。 可以通过一个或多个虚拟装置的一个或多个功能单元或模块来执行本文公开的 任何适合的步骤、方法、特征、功能或益处。每个虚拟装置可以包括多个这些功能单元。这些 功能单元可以通过处理电路实现，处理电路可以包括一个或多个微处理器或微控制器以及 其他数字硬件(可以包括数字信号处理器(DSP)、专用数字逻辑等)。处理电路可以被配置为 执行存储在存储器中的程序代码，该存储器可以包括一种或几种类型的存储器，例如，只读 存储器(ROM)、随机存取存储器(RAM)、高速缓冲存储器、闪存设备、光学存储设备等。存储在 存储器中的程序代码包括用于执行一种或多种电信和/或数据通信协议的程序指令，以及 用于执行本文所述的一种或多种技术的指令。在一些实现中，处理电路可用于使相应功能 单元根据本公开的一个或一个实施例执行对应功能。 图12示出了根据一些实施例的方法。 图12描绘了由无线设备执行的，用于从基站接收即将到来的系统信息(SI)更新的 通知的方法，其中，无线设备正在根据特定实施例使用第一载波上的物理资源的连续子集 来与基站进行通信，该方法开始于步骤VVO2，获取对SI修改周期中的无线设备被配置监视 的多个寻呼时机的子集的指示，其中，响应于SI的即将到来的更新，基站被配置为在SI修改 周期中的多个寻呼时机中的每一个上发送通知；并移至步骤VV04，监视多个寻呼时机的子 集以用于获取即将到来的SI更新的通知。 图13示出了根据一些实施例的方法。 图13描绘了由无线设备执行的，用于从基站更新来自基站的系统信息(SI)的方 法，其中，无线设备正在根据特定实施例使用第一载波上的物理资源的连续子集与基站进 行通信，该方法开始于步骤1302，从基站接收即将到来的SI更新的指示；其中，在物理资源 的连续子集内的物理资源上接收指示。 图14示出了根据一些实施例的方法。 图14描绘了由基站执行的方法，用于向无线设备发送更新的系统信息(SI)的通 知，其中，根据特定实施例，无线设备正在使用第一载波上的物理资源的连续子集与基站进 行通信，该方法响应于SI的即将到来的更新，开始于步骤1402，在SI修改周期内的多个寻呼 时机中的每一个上发送指示SI的即将到来的更新的通知；然后，移至步骤1404，获取对SI修 改周期中的无线设备被配置监视的该多个寻呼时机的子集的指示；然后移至步骤1406，在 寻呼时机的该子集期间限制在物理资源的该连续子集上调度向无线设备的传输。 图15示出了根据一些实施例的方法。 图15描绘了由基站执行的方法，用于向无线设备发送更新的系统信息(SI)，其中， 根据特定实施例，无线设备正在使用第一载波上的物理资源的连续子集与基站进行通信， 该方法开始于步骤1502，向无线设备发送对即将到来的SI更新的指示；其中，该指示是在物 理资源的该连续子集内的物理资源上发送的。 图16示出了根据一些实施例的虚拟化装置。 图16示出了无线网络(例如，图3中所示的无线网络)中的无线没备1600的示意性 框图。该装置可以在无线设备或网络节点(例如，图3所示的无线设备310或网络节点360)中 28 CN 111587588 A 说　明　书 24/36 页 实现。装置1600可操作以执行参考图12描述的示例方法以及本文公开的可能的任何其他过 程或方法。还应理解，图12的方法不一定由装置1600单独执行。该方法的至少一些操作可以 由一个或多个其他实体执行。 虚拟装置1600可以包括处理电路，其可以包括一个或多个微处理器或微控制器以 及其他数字硬件(可以包括数字信号处理器(DSP)、专用数字逻辑等)。处理电路可以被配置 为执行存储在存储器中的程序代码，该存储器可以包括一种或几种类型的存储器，例如，只 读存储器(ROM)、随机存取存储器、高速缓冲存储器、闪存设备、光学存储设备等。在一些实 施例中，存储在存储器中的程序代码包括用于执行一种或多种电信和/或数据通信协议的 程序指令，以及用于执行本文所述的一种或多种技术的指令。在一些实施方式中，根据本公 开的一个或多个实施例，处理电路可以用于使获取单元1602和监视单元WW04以及装置1600 的任何其他合适的单元执行相应的功能。 如图16所示，装置1600包括获取单元1602和监视单元1604。获取单元1602可以被 配置为：获取对SI修改周期中的无线设备被配置监视的多个寻呼时机的子集的指示，其中， 响应于SI的即将到来的更新，基站被配置为在SI修改周期中的该多个寻呼时机中的每一个 上发送通知。监视单元1604可以被配置为：监视该多个寻呼时机的该子集，以获取对即将到 来的SI更新的通知。 图17示出了根据一些实施例的虚拟化装置。 图17示出了无线网络(例如，图3中所示的无线网络)中的无线设备1700的示意性 框图。该装置可以在无线设备或网络节点(例如，图3所示的无线设备310或网络节点360)中 实现。装置1700可操作以执行参考图13描述的示例方法以及本文公开的可能的任何其他过 程或方法。还应理解，图13的方法不一定由装置1700单独执行。该方法的至少一些操作可以 由一个或多个其他实体执行。 虚拟装置1700可以包括处理电路，其可以包括一个或多个微处理器或微控制器以 及其他数字硬件(可以包括数字信号处理器(DSP)、专用数字逻辑等)。处理电路可以被配置 为执行存储在存储器中的程序代码，该存储器可以包括一种或几种类型的存储器，例如，只 读存储器(ROM)、随机存取存储器、高速缓冲存储器、闪存设备、光学存储设备等。在一些实 施例中，存储在存储器中的程序代码包括用于执行一种或多种电信和/或数据通信协议的 程序指令，以及用于执行本文所述的一种或多种技术的指令。在一些实施方式中，根据本公 开的一个或多个实施例，处理电路可以用于使接收单元1702和装置1700的任何其他合适的 单元执行相应的功能。 如图17所示，装置1700包括接收单元1702。接收单元1702可以被配置为：从基站接 收对即将到来的SI更新的指示；其中，该指示是在物理资源的该连续子集内的物理资源上 接收的。 图18示出了根据一些实施例的虚拟化装置。 图18示出了无线网络(例如，图3中所示的无线网络)中的无线设备1800的示意性 框图。该装置可以在无线设备或网络节点(例如，图3所示的无线设备310或网络节点360)中 实现。装置1800可操作以执行参考图14描述的示例方法以及本文公开的可能的任何其他过 程或方法。还应理解，图14的方法不一定由装置1800单独执行。该方法的至少一些操作可以 由一个或多个其他实体执行。 29 CN 111587588 A 说　明　书 25/36 页 虚拟装置1800可以包括处理电路，其可以包括一个或多个微处理器或微控制器以 及其他数字硬件(可以包括数字信号处理器(DSP)、专用数字逻辑等)。处理电路可以被配置 为执行存储在存储器中的程序代码，该存储器可以包括一种或几种类型的存储器，例如，只 读存储器(ROM)、随机存取存储器、高速缓冲存储器、闪存设备、光学存储设备等。在一些实 施例中，存储在存储器中的程序代码包括用于执行一种或多种电信和/或数据通信协议的 程序指令，以及用于执行本文所述的一种或多种技术的指令。在一些实施方式中，根据本公 开的一个或多个实施例，处理电路可以用于使发射单元1802、获取单元1804和限制单元 1804以及装置1800的任何其他合适的单元执行相应的功能。 如图18所示，装置1800包括发射单元1802、获取单元1804和限制单元1804。发射单 元1802可以被配置为：响应于SI的即将到来的更新，在SI修改周期内的多个寻呼时机中的 每一个上发送指示SI的即将到来的更新的通知。获取单元1804可以被配置为：获取对SI修 改周期中的无线设备被配置监视的该多个寻呼时机的子集的指示。限制单元1806可以被配 置为：在寻呼时机的该子集期间，限制在物理资源的该连续子集上调度向无线设备的传输。 图19示出了根据一些实施例的虚拟化装置。 图19示出了无线网络(例如，图3中所示的无线网络)中的无线设备1900的示意性 框图。该装置可以在无线设备或网络节点(例如，图3所示的无线设备310或网络节点360)中 实现。装置1900可操作以执行参考图15描述的示例方法以及本文公开的可能的任何其他过 程或方法。还应理解，图15的方法不一定由装置1900单独执行。该方法的至少一些操作可以 由一个或多个其他实体执行。 虚拟装置1900可以包括处理电路，其可以包括一个或多个微处理器或微控制器以 及其他数字硬件(可以包括数字信号处理器(DSP)、专用数字逻辑等)。处理电路可以被配置 为执行存储在存储器中的程序代码，该存储器可以包括一种或几种类型的存储器，例如，只 读存储器(ROM)、随机存取存储器、高速缓冲存储器、闪存设备、光学存储设备等。在一些实 施例中，存储在存储器中的程序代码包括用于执行一种或多种电信和/或数据通信协议的 程序指令，以及用于执行本文所述的一种或多种技术的指令。在一些实施方式中，根据本公 开的一个或多个实施例，处理电路可以用于使发射单元1902和装置1900的任何其他合适的 单元执行相应的功能。 如图19所示，装置1900包括发射单元1902。发射单元1902可以被配置为：向无线设 备发送对即将到来的SI更新的指示；其中，该指示是在物理资源的连续子集内的物理资源 上发送的。 术语单元可以在电子、电气设备和/或电子设备领域中具有常规含义，并且可以包 括例如电气和/或电子电路、设备、模块、处理器、存储器、逻辑固态和/或分立设备、计算机 程序或用于执行相应任务、过程、计算、输出和/或显示功能等的指令，例如本文所述的那 些。 A组实施例 1、一种由无线设备执行的方法，用于从基站接收对即将到来的系统信息(SI)更新 的通知，其中，所述无线设备正在使用第一载波上的物理资源的连续子集与所述基站进行 通信，所述方法包括： -获取对SI修改周期中的所述无线设备被配置监视的多个寻呼时机的子集的指 30 CN 111587588 A 说　明　书 26/36 页 示，其中，响应于SI的即将到来的更新，所述基站被配置为在所述SI修改周期中的所述多个 寻呼时机中的每一个上发送通知；以及 -监视所述多个寻呼时机的所述子集，以获取对即将到来的SI更新的通知。 [0200] 2、根据实施例1所述的方法，其中，所述获取步骤包括： [0201] a.从所述基站接收所述指示。 [0202] 3、根据实施例1所述的方法，其中，所述获取步骤包括： [0203] a.基于与所述无线设备相关联的类别或能力信息来确定所述指示。 [0204] 4、根据实施例1-3所述的方法，其中，所述SI修改周期中的所述多个寻呼时机的所 述子集是所述SI修改周期中的最后一个寻呼时机。 [0205] 5、根据实施例1-3所述的方法，其中，所述SI修改周期中的所述多个寻呼时机的所 述子集包括在所述SI修改周期中均匀分布的寻呼时机。 [0206] 6、一种由无线设备执行的方法，用于从基站接收更新的系统信息(SI)，其中，所述 无线设备正在使用第一载波上的物理资源的连续子集与所述基站进行通信，所述方法包 括： [0207] -从所述基站接收对即将到来的SI更新的指示；其中，所述指示是在物理资源的所 述连续子集内的物理资源上接收的。 [0208] 7、根据实施例6所述的方法，其中，所述指示包括在物理资源的所述连续子集内的 专用寻呼信道上接收的寻呼消息。 [0209] 8、根据实施例6所述的方法，其中，所述指示包括在物理资源的所述连续子集内的 物理下行链路控制信道(PDCCH)上接收的消息。 [0210] 9、根据实施例6所述的方法，其中，所述指示包括专用RRC信令。 [0211] 10、根据实施例6-9中任一项所述的方法，其中，所述指示包括与以下一项或多项 有关的信息：哪些系统信息块要被更新，和/或与要被更新的系统信息块相关联的新的值标 签。 [0212] 11、根据实施例6-10中任一项所述的方法，还包括： [0213] a.响应于接收所述指示，监视物理资源的所述连续子集之外的物理资源以接收所 述更新的SI。 [0214] 12、根据实施例11所述的方法，其中，所述指示包括与以下时间段有关的信息：在 该时间段期间，将在物理资源的所述连续子集之外的物理资源上发送与所述更新的系统信 息有关的消息。 [0215] 13、根据实施例12所述的方法，其中，所述指示还包括与频率资源有关的信息，所 述频率资源要被用于发送与所述更新的系统信息有关的消息。 [0216] 14、根据实施例11所述的方法，其中，所述指示包括针对SI消息的调度分配，其中， 所述调度分配是使用物理资源的所述连续子集内的物理下行链路控制信道来接收的。 [0217] 15、根据实施例6-10中任一项所述的方法，还包括： [0218] a.响应于接收所述指示，在物理资源的所述连续子集内的物理资源上接收所述更 新的SI的广播，以接收所述更新的系统信息。 [0219] 16、根据实施例15所述的方法，还包括： [0220] a.响应于接收所述指示，向所述基站发送使用物理资源的所述连续子集内的物理 31 CN 111587588 A 说　明　书 27/36 页 资源来广播所述更新的SI的请求。 [0221] 17、根据实施例16所述的方法，还包括： [0222] a.使用无线电资源控制信令发送所述请求。 [0223] 18、根据实施例15-17所述的方法，其中，在系统信息修改周期内的多个寻呼时机 的子集上接收所述广播。 [0224] 19、根据实施例6-10所述的方法，还包括：在专用无线电资源控制(RRC)信令上接 收所述更新的SI。 [0225] 20、根据实施例19所述的方法，还包括：响应于向所述基站发送对发送所述更新的 SI的请求，接收所述更新的SI。 [0226] 21、根据前述实施例中任一项所述的方法，还包括： [0227] -提供用户数据；以及 [0228] -经由向所述基站的传输，将所述用户数据转发到主机计算机。 [0229] B组实施例 [0230] 22、一种由基站执行的方法，用于向无线设备发送对更新的系统信息(SI)的通知， 其中，所述无线设备正在使用第一载波上的物理资源的连续子集与所述基站进行通信，所 述方法包括： [0231] a.响应于SI的即将到来的更新，在SI修改周期内的多个寻呼时机中的每一个上发 送指示SI的所述即将到来的更新的通知； [0232] b.获取对所述SI修改周期中的所述无线设备被配置监视的所述多个寻呼时机的 子集的指示；以及 [0233] c.在所述寻呼时机的所述子集期间，限制在物理资源的所述连续子集上调度向所 述无线设备的传输。 [0234] 23、根据实施例22所述的方法，其中，所述获取步骤包括：从所述无线设备接收对 所述多个寻呼时机的所述子集的指示。 [0235] 24、根据实施例22所述的方法，其中，所述获取步骤包括：基于与所述无线设备相 关联的类别或能力信息，确定所述多个寻呼时机的所述子集。 [0236] 25、根据实施例22或24所述的方法，还包括：向所述无线设备发送对所述多个寻呼 时机的所述子集的指示。 [0237] 26、根据实施例22-25所述的方法，其中，所述SI修改周期中的所述多个寻呼时机 的所述子集是所述SI修改周期中的最后一个寻呼时机。 [0238] 27、根据实施例22-25所述的方法，其中，所述SI修改周期中的所述多个寻呼时机 的所述子集包括在所述SI修改周期中均匀分布的寻呼时机。 [0239] 28、一种由基站执行的方法，用于向无线设备发送更新的系统信息(SI)，其中，所 述无线没备正在使用第一载波上的物理资源的连续子集与所述基站进行通信，所述方法包 括： [0240] -向所述无线设备发送对即将到来的SI更新的指示；其中，所述指示是在物理资源 的所述连续子集内的物理资源上发送的。 [0241] 29、根据实施例28所述的方法，其中，所述指示包括在物理资源的所述连续子集内 的专用寻呼信道上发送的寻呼消息。 32 CN 111587588 A 说　明　书 28/36 页 [0242] 30、根据实施例28所述的方法，其中，所述指示包括在物理资源的所述连续子集内 的物理下行链路控制信道(PDCCH)上发送的消息。 [0243] 31、根据实施例29或30所述的方法，其中，使用物理资源的所述连续子集向与所述 基站进行通信的多个无线设备发送所述指示，并且其中，在SI修改周期内的多个寻呼时机 中的每一个期间发送所述指示。 [0244] 32、根据实施例29或30所述的方法，其中，使用物理资源的所述连续子集向与所述 基站进行通信的多个无线设备发送所述指示，并且其中，所述指示是在以下时间段期间发 送的：在该时间段期间，所述基站意识到所述多个无线设备中的一个或多个正在监视物理 资源的所述连续子集。 [0245] 33、根据实施例28所述的方法，其中，所述指示包括专用RRC信令。 [0246] 34、根据实施例28-33中任一项所述的方法，其中，所述指示包括与以下一项或多 项有关的信息：哪些系统信息块要被更新，和/或与要被更新的系统信息块相关联的新的值 标签。 [0247] 35、根据实施例28-34中任一项所述的方法，还包括： [0248] a.使用物理资源的所述连续子集之外的物理资源来发送所述更新的SI。 [0249] 36、根据实施例35所述的方法，其中，所述指示包括与以下时间段有关的信息：在 该时间段期间，将在物理资源的所述连续子集之外的物理资源上发送与所述更新的SI有关 的消息。 [0250] 37、根据实施例36所述的方法，其中，所述指示还包括与频率资源有关的信息，所 述频率资源要被用于发送与所述更新的系统信息有关的消息。 [0251] 38、根据实施例35所述的方法，其中，所述指示包括针对SI消息的调度分配，其中， 所述调度分配是使用物理资源的所述连续子集内的物理下行链路控制信道来发送的。 [0252] 39、根据实施例28-34中任一项所述的方法，还包括： [0253] a.在物理资源的所述连续子集内的物理资源上发送所述更新的SI的广播。 [0254] 40、根据实施例39所述的方法，还包括： [0255] a.响应于从所述无线设备接收对广播所述更新的SI的请求，发送所述广播。 [0256] 41、根据实施例40所述的方法，还包括： [0257] a.在无线电资源控制信令上接收所述请求。 [0258] 42、根据实施例39-41所述的方法，其中，在系统信息修改周期内的多个寻呼时机 的子集上发送所述广播。 [0259] 43、根据实施例28-34所述的方法，还包括：在专用无线电资源控制(RRC)信令上发 送所述更新的SI。 [0260] 44、根据实施例43所述的方法，还包括：响应于从所述无线设备接收对发送所述更 新的SI的请求，发送所述更新的SI。 [0261] 45、根据前述实施例中任一项所述的方法，还包括： [0262] -获取用户数据；以及 [0263] -将所述用户数据转发给主机计算机或无线设备。 [0264] C组实施例 [0265] 46、一种用于从基站接收更新的系统信息(SI)的无线设备，所述无线设备包括： 33 CN 111587588 A 说　明　书 29/36 页 [0266] -处理电路，被配置为执行根据A组实施例中任一实施例所述的任何步骤；以及 [0267] -电源电路，被配置为向所述无线设备供电。 [0268] 47、一种用于向无线设备发送更新的系统信息(SI)的基站，所述基站包括： [0269] -处理电路，被配置为执行根据B组实施例中任一实施例所述的任何步骤； [0270] -电源电路，被配置为向所述基站供电。 [0271] 48、一种用于从基站接收更新的系统信息(SI)的用户设备(UE)，所述UE包括： [0272] -天线，被配置为发送和接收无线信号； [0273] -无线电前端电路，连接到所述天线和处理电路，并被配置为调节在所述天线和所 述处理电路之间传送的信号； [0274] -处理电路，被配置为执行根据A组实施例中任一实施例所述的任何步骤； [0275] -输入接口，连接到所述处理电路，并被配置为允许将信息输入到所述UE中，以由 所述处理电路进行处理； [0276] -输出接口，连接到所述处理电路，并被配置为从所述UE输出已被所述处理电路处 理过的信息；以及 [0277] -电池，连接到所述处理电路，并被配置为向所述UE供电。 [0278] 49、一种通信系统，包括主机计算机，所述主机计算机包括： [0279] -处理电路，被配置为提供用户数据；以及 [0280] -通信接口，被配置为将所述用户数据转发给蜂窝网络以用于向用户设备(UE)传 输， [0281] -其中，所述蜂窝网络包括具有无线电接口和处理电路的基站，所述基站的处理电 路被配置为执行根据B组实施例中任一实施例所述的任何步骤。 [0282] 50、根据前述实施例所述的通信系统还包括所述基站。 [0283] 51、根据前述2个实施例所述的通信系统，还包括所述UE，其中，所述UE被配置为与 所述基站通信。 [0284] 52、根据前述3个实施例所述的通信系统，其中： [0285] -所述主机计算机的处理电路被配置为执行主机应用，从而提供所述用户数据；以 及 [0286] -所述UE包括处理电路，所述处理电路被配置为执行与所述主机应用相关联的客 户端应用。 [0287] 53、一种在包括主机计算机、基站和用户设备(UE)的通信系统中实现的方法，所述 方法包括： [0288] -在所述主机计算机处提供用户数据；以及 [0289] -在所述主机计算机处，经由包括所述基站的蜂窝网络发起向所述UE的携带所述 用户数据的传输，其中，所述基站执行B组实施例中的任一实施例的任一步骤。 [0290] 54、根据前述实施例所述的方法，还包括：在所述基站处发送所述用户数据。 [0291] 55、根据前述2个实施例所述的方法，其中，通过执行主机应用来在所述主机计算 机处提供所述用户数据，所述方法还包括：在所述UE处执行与所述主机应用相关联的客户 端应用。 [0292] 56、一种用户设备(UE)，被配置为与基站通信，所述UE包括无线电接口和处理电 34 CN 111587588 A 说　明　书 30/36 页 路，所述处理电路被配置为执行前述3个实施例。 [0293] 57、一种通信系统，包括主机计算机，所述主机计算机包括： [0294] -处理电路，被配置为提供用户数据；以及 [0295] -通信接口，被配置为将所述用户数据转发给蜂窝网络以向用户设备(UE)传输， [0296] -其中，所述UE包括无线电接口和处理电路，所述UE的组件被配置为执行根据A组 实施例中任一实施例所述的任何步骤。 [0297] 58、根据前述实施例所述的通信系统，其中，所述蜂窝网络还包括基站，所述基站 被配置为与所述UE通信。 [0298] 59、根据前述2个实施例所述的通信系统，其中： [0299] -所述主机计算机的处理电路被配置为执行主机应用，从而提供所述用户数据；以 及 [0300] -所述UE处理电路被配置为执行与所述主机应用相关联的客户端应用。 [0301] 60、一种在包括主机计算机、基站和用户设备(UE)的通信系统中实现的方法，所述 方法包括： [0302] -在所述主机计算机处提供用户数据；以及 [0303] -在所述主机计算机处，经由包括所述基站的蜂窝网络发起向所述UE的携带所述 用户数据的传输，其中，所述UE执行A组实施例中的任一实施例的任一步骤。 [0304] 61、根据前述实施例所述的方法，还包括：在所述UE处，从所述基站接收所述用户 数据。 [0305] 62、一种通信系统，包括主机计算机，所述主机计算机包括： [0306] -通信接口，被配置为接收用户数据，所述用户数据源自从用户设备(UE)到基站的 传输， [0307] -其中，所述UE包括无线电接口和处理电路，所述UE的处理电路被配置为执行根据 A组实施例中任一实施例所述的任何步骤。 [0308] 63、根据前述实施例所述的通信系统，还包括所述UE。 [0309] 64、根据前述2个实施例所述的通信系统，还包括所述基站，其中，所述基站包括： 无线电接口，被配置为与所述UE通信；以及通信接口，被配置为将从所述UE到所述基站的传 输所携带的所述用户数据转发给所述主机计算机。 [0310] 65、根据前述3个实施例所述的通信系统，其中： [0311] -所述主机计算机的处理电路被配置为执行主机应用；以及 [0312] -所述UE的处理电路被配置为执行与所述主机应用相关联的客户端应用，从而提 供所述用户数据。 [0313] 66、根据前述4个实施例所述的通信系统，其中： [0314] -所述主机计算机的处理电路被配置为执行主机应用，从而提供请求数据；以及 [0315] -所述UE的处理电路被配置为执行与所述主机应用相关联的客户端应用，从而响 应于所述请求数据来提供所述用户数据。 [0316] 67、一种在包括主机计算机、基站和用户设备(UE)的通信系统中实现的方法，所述 方法包括： [0317] -在所述主机计算机处，接收从所述UE向所述基站发送的用户数据，其中，所述UE 35 CN 111587588 A 说　明　书 31/36 页 执行A组实施例中的任一实施例的任一步骤。 [0318] 68、根据前述实施例所述的方法，还包括：在所述UE处，向所述基站提供所述用户 数据。 [0319] 69、根据前述2个实施例所述的方法，还包括： [0320] -在所述UE处，执行客户端应用，从而提供要发送的用户数据；以及 [0321] -在所述主机计算机处，执行与所述客户端应用相关联的主机应用。 [0322] 70、根据前述3个实施例所述的方法，还包括： [0323] -在所述UE处，执行客户端应用；以及 [0324] -在所述UE处，接收对所述客户端应用的输入数据，所述输入数据是通过执行与所 述客户端应用相关联的主机应用在所述主机计算机处提供的， [0325] -其中，要发送的所述用户数据是由所述客户端应用响应于所述输入数据而提供 的。 [0326] 71、一种通信系统，包括主机计算机，所述主机计算机包括通信接口，所述通信接 口被配置为接收源自从用户设备UE到基站的传输的用户数据，其中，所述基站包括无线电 接口和处理电路，所述基站的处理电路被配置为执行根据B组实施例中任何一实施例所述 的任何步骤。 [0327] 72、根据前述实施例所述的通信系统还包括所述基站。 [0328] 73、根据前述2个实施例所述的通信系统，还包括所述UE，其中，所述UE被配置为与 所述基站通信。 [0329] 74、根据前述3个实施例所述的通信系统，其中： [0330] -所述主机计算机的处理电路被配置为执行主机应用； [0331] -所述UE被配置为执行与所述主机应用相关联的客户端应用，从而提供要由所述 主机计算机接收的所述用户数据。 [0332] 75、一种在包括主机计算机、基站和用户设备(UE)的通信系统中实现的方法，所述 方法包括： [0333] -在所述主机计算机处，从所述基站接收用户数据，所述用户数据源自所述基站已 从所述UE接收的传输，其中，所述UE执行根据A组实施例中任一实施例所述的任何步骤。 [0334] 76、根据前述实施例所述的方法，还包括：在所述基站处，从所述UE接收所述用户 数据。 [0335] 77、根据前述2个实施例所述的方法，还包括：在所述基站处，发起向所述主机计算 机的对接收到的用户数据的传输。 [0336] 缩写 [0337] 在本公开中可以使用以下缩写中的至少一些。如果缩略语之间存在不一致，则应 优先考虑上面如何使用它。如果在下面多次列出，则首次列出应优先于任何后续列出。 [0338] 3GPP  第三代合作伙伴计划 [0339] 5G   第五代 [0340] BWP  带宽部分 [0341] CMAS   商业移动警报系统 [0342] CORESET   控制资源集 36 CN 111587588 A 说　明　书 32/36 页 [0343] CRC   循环冗余校验 [0344] DCI  下行链路控制信息 [0345] DL  下行链路 [0346] DRX  不连续接收 [0347] EAB   扩展访问限制 [0348] eNB   演进NodeB [0349] ETWS  地震和海啸预警系统 [0350] gNB  NR  中用于无线电基站的术语(对应于LTE中的eNB) [0351] ID  标识/标识符 [0352] LTE   长期演进 [0353] MIB   主信息块 [0354] MSG   消息 [0355] MTC   机器类型通信 [0356] NGC  下一代核心 [0357] NR   新无线电(在3GPP正在研究的技术报告和标准规范中用于5G无线电接口和无 线电接入网的术语) [0358] PBCH   物理广播信道 [0359] PCI   物理小区标识 [0360] PDCCH   物理下行链路控制信道 [0361] PDSCH   物理下行链路共享信道 [0362] PRACH   物理随机接入信道 [0363] PSS   主同步信号 [0364] QCL  准同位 [0365] RA  随机接入 [0366] RAR  随机接入响应 [0367] RAN  无线电接入网 [0368] RMSI   剩余最小系统信息 [0369] RRC  无线电资源控制 [0370] RNTI  无线电网络临时标识符 [0371] SFN  单频网 [0372] SI   系统信息 [0373] SIB   系统信息块 [0374] SS  同步信号 [0375] SSS   辅同步信号 [0376] SI-RNTI   系统信息RNTI [0377] TRP  收发点 [0378] UE   用户设备 [0379] UL  上行链路 [0380] UTC   世界标准时间 37 CN 111587588 A 说　明　书 33/36 页 [0381] EAB   扩展访问限制 [0382] 1xRTT   CDMA2000  1x无线电传输技术 [0383] 3GPP  第三代合作伙伴计划 [0384] 5G   第五代 [0385] ABS  几乎空白子帧 [0386] ARQ  自动重传请求 [0387] AWGN   加性高斯白噪声 [0388] BCCH   广播控制信道 [0389] BCH   广播信道 [0390] CA  载波聚合 [0391] CC  载波分量 [0392] CCCH  SDU  公共控制信道SDU [0393] CDMA   码分多址 [0394] CGI   小区全局标识符 [0395] CIR   信道脉冲响应 [0396] CP   循环前缀 [0397] CPICH  公共导频信道 [0398] CPICH  Ec/No   每芯片CPICH接收能量除以频段内的功率密度 [0399] CQI   信道质量信息 [0400] C-RNTI   小区RNTI [0401] CSI   信道状态信息 [0402] DCCH   专用控制信道 [0403] DL  下行链路 [0404] DM  解调 [0405] DMRS  解调参考信号 [0406] DRX  不连续接收 [0407] DTX  不连续发射 [0408] DTCH   专用业务信道 [0409] DUT   被测设备 [0410] E-CID   增强型小区ID(定位方法) [0411] E-SMLC  演进服务移动位置中心 [0412] ECGI 演进的CGI [0413] eNB  E-UTRAN节点B [0414] EPDCCH   增强物理下行链路控制信道 [0415] E-SMLC  演进服务移动位置中心 [0416] E-UTRA  演进的UTRA [0417] E-UTRAN   演进的UTRAN [0418] FDD  频分双工 [0419] FFS   有待进一步研究 38 CN 111587588 A 说　明　书 34/36 页 [0420] GERN   GSM  EDGE无线电接入网 [0421] gNB  NR中的基站 [0422] GNSS   全球导航卫星系统 [0423] GSM  全球移动通信系统 [0424] HARQ  混合自动重传请求 [0425] HO   切换 [0426] HSPA  高速分组接入 [0427] HRPD  高速分组数据 [0428] LOS   视距 [0429] LPP   LTE定位协议 [0430] LTE   长期演进 [0431] MAC  媒体访问控制 [0432] MBMS   多媒体广播多播服务 [0433] MBSFN   多媒体广播多播服务单频网 [0434] MBSFN  ABS   MBSFN几乎空白子帧 [0435] MDT  路测最小化 [0436] MIB   主信息块 [0437] MME   移动性管理实体 [0438] MSC   移动交换中心 [0439] NPDCCH  窄带物理下行链路控制信道 [0440] NR  新无线电 [0441] OCNG   OFDMA信道噪声发生器 [0442] OFDM  正交频分复用 [0443] OFDMA  正交频分多址 [0444] OSS  运营支持系统 [0445] OTDOA   观测到达时间差 [0446] O&M  运营和维护 [0447] PBCH   物理广播信道 [0448] P-CCPCH   主公共控制物理信道 [0449] PCell   主小区 [0450] PCFICH   物理控制格式指示符信道 [0451] PDCCH   物理下行链路控制信道 [0452] PDP  分布延迟分布 [0453] PDSCH   物理下行链路共享信道 [0454] PGW  分组网关 [0455] PHICH   物理混合ARQ指示符信道 [0456] PLMN  公共陆地移动网络 [0457] PMI  预编码矩阵指示符 [0458] PRACH   物理随机接入信道 39 CN 111587588 A 说　明　书 35/36 页 [0459] PRS   定位参考信号 [0460] PSS   主同步信号 [0461] PUCCH   物理上行链路控制信道 [0462] PUSCH   物理上行链路共享信道 [0463] PACH  随机接入信道 [0464] QAM  正交幅度调制 [0465] RAN  无线电接入网 [0466] RAT  无线电接入技术 [0467] RLM  无线电链路管理 [0468] RNC  无线电网络控制器 [0469] RNTI  无线电网络临时标识符 [0470] RRC  无线电资源控制 [0471] RRM  无线电资源管理 [0472] RS  参考信号 [0473] RSCP   接收信号码功率 [0474] RSRP  参考符号接收功率或 [0475] 参考信号接收功率 [0476] RSRQ  参考信号接收质量或 [0477] 参考符号接收质量 [0478] RSSI  接收信号强度指示符 [0479] RSTD  参考信号时间差 [0480] SCH  同步信道 [0481] Scell   辅小区 [0482] SDU  服务数据单元 [0483] SFN   系统帧号 [0484] SGW  服务网关 [0485] SI   系统信息 [0486] SIB   系统信息块 [0487] SNR   信噪比 [0488] SON  自优化网络 [0489] SS  同步信号 [0490] SSS   辅同步信号 [0491] TDD  时分双工 [0492] TDOA   到达时间差 [0493] TOA   到达时间 [0494] TSS  三级同步信号 [0495] TTI   传输时间间隔 [0496] UE   用户设备 [0497] UL  上行链路 40 CN 111587588 A 说　明　书 36/36 页 [0498] UMTS  通用移动电信系统 [0499] USIM  通用订户身份模块 [0500] UTDOA  上行链路到达时间差 [0501] UTRA  通用陆地无线电接入 [0502] UTRAN  通用陆地无线电接入网 [0503] WCDMA   宽带CDMA [0504] WLAN   宽局域网。 41 CN 111587588 A 说　明　书　附　图 1/17 页 图1 42 CN 111587588 A 说　明　书　附　图 2/17 页 图2 43 CN 111587588 A 说　明　书　附　图 3/17 页 图3 44 CN 111587588 A 说　明　书　附　图 4/17 页 图4 45 CN 111587588 A 说　明　书　附　图 5/17 页 图5 46 CN 111587588 A 说　明　书　附　图 6/17 页 图6 47 CN 111587588 A 说　明　书　附　图 7/17 页 图7 48 CN 111587588 A 说　明　书　附　图 8/17 页 图8 49 CN 111587588 A 说　明　书　附　图 9/17 页 图9 50 CN 111587588 A 说　明　书　附　图 10/17 页 图10 51 CN 111587588 A 说　明　书　附　图 11/17 页 图11 52 CN 111587588 A 说　明　书　附　图 12/17 页 图12 53 CN 111587588 A 说　明　书　附　图 13/17 页 图13 54 CN 111587588 A 说　明　书　附　图 14/17 页 图14 55 CN 111587588 A 说　明　书　附　图 15/17 页 图15 56 CN 111587588 A 说　明　书　附　图 16/17 页 图16 图17 57 CN 111587588 A 说　明　书　附　图 17/17 页 图18 图19 58
