技术摘要：
本发明公开了一种物料干燥冷却设备，其属于物料生产技术领域，该物料干燥冷却设备包括加热箱体模块、干燥箱体模块、冷却箱体模块和降温除湿箱体模块，加热箱体模块内产生的干燥热空气能够进入到干燥箱体模块内以对干燥箱体模块内的物料进行干燥，降温除湿箱体模块内产  全部
背景技术：
随着人民生活水平的不断提高，对禽畜肉类制品的需求越来越大，因此，给养殖行 业带来了快速发展，相应地促进了养殖饲料行业的发展。 在饲料生产工艺中，对饲料进行干燥处理的干燥环节会产生大量的湿热废气，这 些湿热废气带有难闻的异味，直接排放到大气中会对大气环境造成极大的污染。 因此，亟需一种物料干燥冷却设备来解决上述问题。
技术实现要素：

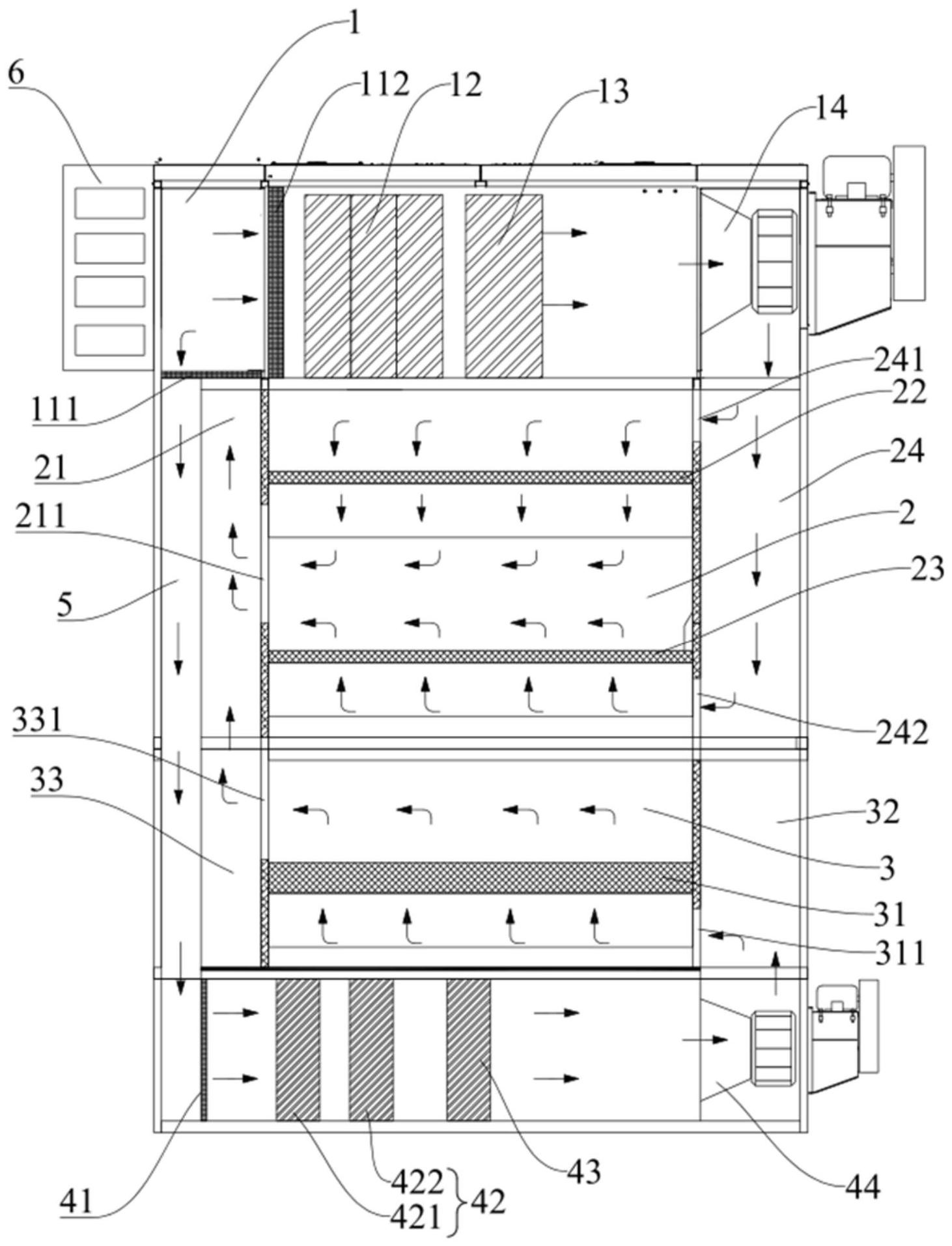

本发明的目的在于提供一种物料干燥冷却设备，能够对饲料同时进行干燥和冷却 处理，避免废气排入大气中。 如上构思，本发明所采用的技术方案是： 一种物料干燥冷却设备，包括加热箱体模块、干燥箱体模块、冷却箱体模块和降温 除湿箱体模块，所述加热箱体模块内产生的干燥热空气能够进入到所述干燥箱体模块内以 对所述干燥箱体模块内的物料进行干燥，所述降温除湿箱体模块内产生的干冷空气能够进 入到所述冷却箱体模块以对所述冷却箱体模块内的物料进行冷却； 所述物料干燥冷却设备还包括除湿风道，所述除湿风道的一端与所述加热箱体模 块连通，另一端与所述降温除湿箱体模块连通； 所述干燥箱体模块对物料进行干燥后产生的湿热空气能够进入所述加热箱体模 块内，所述湿热空气的一部分能够再次被所述加热箱体模块加热后，进入所述干燥箱体模 块；所述湿热空气的另一部分能够通过所述除湿风道进入所述降温除湿箱体模块并被所述 降温除湿箱体模块降温除湿后变成干冷空气，进入所述冷却箱体模块。 可选地，在所述冷却箱体模块内，所述干冷空气对所述冷却箱体模块内的物料冷 却的同时被所述冷却箱体模块内的物料加热，然后能够进入所述加热箱体模块并被所述加 热箱体模块加热干燥。 可选地，所述干燥箱体模块包括第一干燥箱体模块风道，所述第一干燥箱体模块 风道与所述加热箱体模块、所述干燥箱体模块和所述冷却箱体模块均连通； 所述干冷空气被所述冷却箱体模块内的物料加热后能够通过所述第一干燥箱体 模块风道进入所述加热箱体模块； 所述干燥箱体模块产生的湿热空气能够经由所述第一干燥箱体模块风道进入所 述加热箱体模块。 可选地，所述加热箱体模块内设有第一过滤装置，所述第一过滤装置用于过滤进 入所述加热箱体模块的空气。 可选地，所述加热箱体模块内还设有冷凝器和热交换器，所述干燥箱体模块内产 4 CN 111578671 A 说　明　书 2/7 页 生的部分所述湿热空气依次经由所述第一过滤装置、所述冷凝器和所述热交换器后重新进 入所述干燥箱体模块内。 可选地，所述加热箱体模块的外部设置有热泵系统模块，所述冷凝器与所述热泵 系统模块连通。 可选地，所述降温除湿箱体模块内还设有表冷却器组件和回热器，进入所述降温 除湿箱体模块内的空气依次经由所述表冷却器组件和所述回热器。 可选地，所述表冷却器组件包括一级表冷却器和二级表冷却器，所述物料干燥冷 却设备还包括第一冷却介质供应部和第二冷却介质供应部，所述第一冷却介质供应部用于 向所述一级表冷却器供应冷却介质，所述第二冷却介质供应部用于向所述二级表冷却器供 应冷却介质； 所述物料干燥冷却设备还包括切换部，所述切换部能够将所述第二冷却介质供应 部切换至向所述一级表冷却器供应冷却介质，将所述第一冷却介质供应部切换至向所述二 级表冷却器供应冷却介质。 可选地，所述加热箱体模块、所述干燥箱体模块、所述冷却箱体模块和所述降温除 湿箱体模块自上而下依次设置。 可选地，所述干燥箱体模块内设有第一干燥物料输送网带和第二干燥物料输送网 带，所述第一干燥物料输送网带上的物料能够转移至到所述第二干燥物料输送网带上。 本发明提出的物料干燥冷却设备，通过设置加热箱体模块产生干热空气，以对干 燥箱体模块内的物料进行干燥；设置降温除湿箱体模块产生干冷空气，以对冷却箱体模块 内的物料进行冷却。 在干燥箱体模块内产生的湿热废气能够进入到加热箱体模块内。一部分湿热废气 由加热箱体模块再次加热后形成干燥热空气，进入到干燥箱体模块内以对干燥箱体模块内 的物料进行干燥；另一部分湿热废气经由除湿风道进入到降温除湿箱体模块形成干冷空 气，再进入到冷却箱体模块内以对冷却箱体模块内的物料进行冷却。如此设置，对物料的干 燥环节所产生的的湿热废气完全在物料干燥冷却设备内进行循环利用，实现湿热废气的零 排放。 附图说明 图1是本发明实施例提供的物料干燥冷却设备的主视图； 图2是本发明实施例提供的物料干燥冷却设备的俯视图； 图3是本发明实施例提供的物料干燥冷却设备的内部结构示意图。 图中： 1、加热箱体模块；111、第一初级过滤装置；112、第一次级过滤装置；12、冷凝器； 13、热交换器；14、干燥循环风机； 2、干燥箱体模块；21、第一干燥箱体模块风道；211、第一开孔；22、第一干燥物料输 送网带；23、第二干燥物料输送网带；24、第二干燥箱体模块风道；241、第二开孔；242、第三 开孔； 3、冷却箱体模块；31、冷却物料输送网带；311、第四开孔；32、第一冷却箱体模块风 道；33、第二冷却箱体模块风道；331、第五开孔； 5 CN 111578671 A 说　明　书 3/7 页 4、降温除湿箱体模块；41、第二过滤装置；42、表冷却器组件；421、一级表冷却器； 422、二级表冷却器；43、回热器；44、冷却循环风机； 5、除湿风道； 6、热泵系统模块； 7、进料箱体；71、第一废料螺旋输送机；8、布料器；9、尾箱；91、第二废料螺旋输送 机。
