技术摘要：
本发明提供一种旋磁矿物淋浴器，包括：中空握持把，用于与供水管相连，中空握持把内部设有供水流通过的通道以及磁化组件；磁化组件，包括中心轴以及转动套设其外周面的第一磁铁、第二磁铁、第三磁铁，中心轴竖直设置在所述中空握持把的内部中间，第一磁铁、第二磁铁相  全部
背景技术：
水是日常生活的必要条件并且是我们生存必要的东西。通常，自来水大量地被收 集，并通过各种净化工艺进行净化和处理，然后通过各种管道供给家庭。在这种情况下，当 自来水通过管道流动时暴露于各种细菌下，因此有细菌通过的自来水供给了家庭。而且在 漫长的输水过程中，自来水增加的污染物甚多，铁锈、污垢、细菌等都会影响自来水的水质， 它们相互作用后还会产生更多的有害化学物质。此外，水分子是极性分子，所以水通常情况 下以大分子团的形式存在，这种水分子的清洗能力以及吸收能力都较差，无法较为干净的 清洗人体身上的杂质污垢。
技术实现要素：

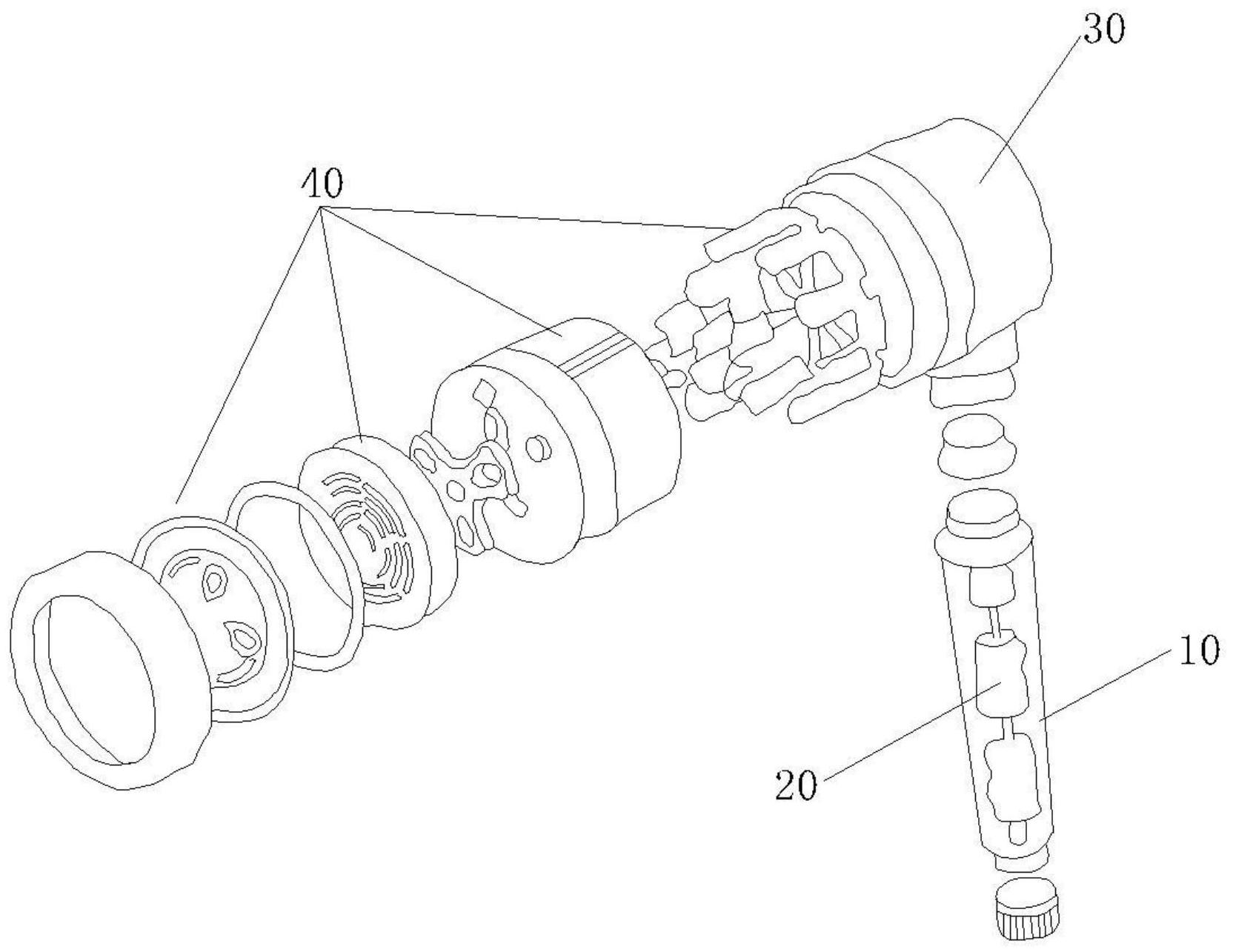

本发明的目的在于提供一种旋磁矿物淋浴器来解决上述问题。 为实现上述目的，本发明提供如下技术方案：一种旋磁矿物淋浴器，包括： 中空握持把，用于与供水管相连，所述中空握持把内部设有供水流通过的通道以 及磁化组件； 磁化组件，包括中心轴以及转动套设其外周面的第一磁铁、第二磁铁、第三磁铁， 所述中心轴竖直设置在所述中空握持把的内部中间，所述第一磁铁、第二磁铁相对设置且 二者外周面设有旋转方向相反的旋槽； 淋浴喷头，所述中空握持把的上端连接有淋浴喷头，所述淋浴喷头内部设有过滤 装置。 作为本发明的一种改进，所述淋浴喷头的内部设置的过滤装置包括混合旋转磁化 过滤器，所述混合旋转磁化过滤器包括： 过滤架，固定设置在所述淋浴喷头的内部且外形轮廓与所述淋浴喷头的内腔保持 一致，所述过滤架的前端环绕设置有竖直而立的安装柱，所述安装柱上固定设置有多个环 绕磁铁，多个所述环绕磁铁的极性方向保持一致； 旋转叶轮，所述过滤架的前端中间还转动设置有旋转叶轮，所述安装柱周向分布 在所述旋转叶轮的四周，所述旋转叶轮的中心固设有中心旋转磁铁，所述中心旋转磁铁随 旋转叶轮转动； 过滤罩，后端设置有空腔且罩合在所述过滤架的前端，所述过滤罩将所述旋转叶 轮包纳其中。 作为本发明的一种改进，所述淋浴喷头的内部设置的过滤装置还包括锗过滤器， 所述锗过滤器由四个锗块构成，所述锗块固定设置于所述安装柱。 作为本发明的一种改进，所述过滤罩的前端还转动设置有陶瓷翼板，所述陶瓷翼 板由三个旋转翼聚合一体而形成，每个所述旋转翼上均开设有通水孔。 5 CN 111568275 A 说　明　书 2/9 页 作为本发明的一种改进，所述淋浴喷头的内部设置的过滤装置还包括介质过滤网 罩，所述介质过滤网罩设置在所述过滤罩的前端且将所述陶瓷翼板罩合其中，所述介质过 滤网罩设置有多组弧形过水孔，且所述介质过滤网罩内填充有矿物质净化球。 作为本发明的一种改进，在所述淋浴喷头的内部，所述介质过滤网罩的前端还设 有微孔板，所述微孔板通过硅橡胶圈垫附在所述介质过滤网罩的前端，所述微孔板上开设 有若干微孔。 作为本发明的一种改进，所述淋浴喷头外壁的前端设有淋浴锁头套，所述淋浴锁 头套与所述淋浴喷头螺纹连接，且所述淋浴锁头套的内径小于所述微孔板的直径。 作为本发明的一种改进，还包括磁化充分装置，所述磁化充分装置为对称设置在 所述中空握持把两端的两个磁流控制组件，所述磁流控制组件包括： 内罩壳，上端设有第一连接口，所述第一连接口的内部设有用于容许水流通过的 内通道管，所述第一连接口的上端面与所述中心轴固定连接，所述内罩壳的下端面开设有 内容置腔； 外罩壳，上端开设有外容置腔且将所述内罩壳包纳其中，且所述内罩壳活动设置 在外罩壳的外容置腔中，所述外罩壳的下端设置有第二连接口，所述第二连接口的内部设 有用于容许水流通过的外通道管，且所述内通道管密封插设在所述外通道管的内部，所述 外罩壳的上端面设有外缘口，所述外缘口与所述中空握持把的端部密封连接； 所述内容置腔、外容置腔共同形成一个闭合的环形空间，所述环形空间用于放置 水流同步控制装置，所述水流同步控制装置环形周向均匀分布在所述环形空间中，所述水 流同步控制装置包括： 第一阶梯面，呈环状结构，所述外罩壳的外容置腔中设有第一阶梯面，所述内罩壳 的下端面通过第一滚珠配合放置在所述第一阶梯面上； 第二阶梯面，呈环状结构，所述外罩壳的外容置腔中设有第二阶梯面，且所述第二 阶梯面位于所述第一阶梯面的内侧，所述第二阶梯面为齿形面； 齿轮，所述内罩壳的内壁转动连接有竖直放置的齿轮，所述齿轮与所述第二阶梯 面啮合； 主转轴，所述齿轮的内侧端面同轴固接有主转轴，所述主转轴通过上固套及下固 套的限制作用转动设置在所述环形空间中，所述上固套贴合在所述内罩壳的内壁中，所述 下固套贴合在所述外罩壳的内壁中； 转盘，固定连接在所述主转轴的端部，所述转盘上远离所述主转轴的端面上还偏 置固接有滑杆，所述滑杆套设有滑套驱动杆； 滑套驱动杆，通过螺钉转动设置在所述下固套上，所述滑套驱动杆被所述螺钉分 为两部分，上部为套杆部，所述套杆部上设有用于与所述滑杆配合的条形孔，下部为扇形驱 动部，所述扇形驱动部的下端设有扇形齿面； 截流板，所述滑套驱动杆的下方设有截流板，所述截流板通过下端面设置的第二 滚珠转动与所述下固套转动连接，所述下固套的内侧开设有用于容纳截流板的容纳槽，所 述截流板的上端面设有弧形齿条，所述弧形齿条与所述扇形齿面啮合，所述截流板在滑套 驱动杆的驱动下滑入、滑出所述容纳槽从而在闭合状态及闲置状态之间切换，全部所述截 流板在闭合时构成一个完整的圆环板，所述外通道管上开设有允许截流板通过的截流槽， 6 CN 111568275 A 说　明　书 3/9 页 所述截流槽的内壁上固接有柔性套； 位于所述中空握持把上下两端的两个磁流控制组件中，一个磁流控制组件中的截 流板处于最大闭合状态时，另一个必然处于最大闲置状态。 作为本发明的一种改进，所述内通道管与外通道管之间套设有密封垫。 作为本发明的一种改进，还包括水流流量监测模块，所述水流流量监测模块包括 监测电路，所述监测电路包括， 第一电阻R1， 第一放大器U1，其反相输入端与所述第一电阻R1的一端相连接，其电源负极接地， 其正极与基准电压V1相连接， 第二电阻R2，其一端与所述第一放大器的同向输入端相连接， 第一电阻R1和第二电阻R2的另一端均与基准电压V1相连接， 第三电阻R3，其一端连接于所述第二电阻R2与所述第一放大器U1的同向输入端之 间，所述第三电阻R3的另一端接地， 第四电阻R4，其一端与所述第一放大器U1的输出端相连接， 第一三级管Q1,其基极与所述第四电阻R4的另一端相连接，其发射极与所述第一 放大器U1的反相输入端相连接， 第一二极管D1，其正极与所述第一放大器U1的集电极相连接，其负极分别于第五 电阻R5的一端以及监测信号输入端相连接， 第一电容C1，其一端分别与所述第五电阻R5的另一端以及第二二极管D2的正极相 连接，所述第一电容C1的另一端接地， 所述第二二极管D2的负极与基准电压V1相连接， 第二放大器U2，其同向输入端连接于所述第五电阻R5与所述第二二极管D2的正极 之间，其反相输入端依次连接第六电阻R6和第七电阻R7后接地，第二放大器U2的负极接地， 其正极连接基准电压V1， 第八电阻R8，其一端与所述第二放大器U2的反相输入端相连接，另一端与监测信 号输入端相连接， 所述第二放大器U2的输出端连接于所述第二放大器U2的反相输入端和第八电阻 R8之间， 第二三极管Q2，其基极连接于所述第六电阻R6与第七电阻R7之间，其发射极接地， 其集电极与第九电阻R9的一端相连接，所述第九电阻R9的另一端与基准电压V1相连接， 第三三极管Q3，其基极连接于所述第九电阻R9与第二三极管Q2的集电极之间，其 发射极与第十电阻R10相连接，所述第十电阻R10的另一端与基准电压V1相连接，其集电极 与监测信号输入端相连接， 第二电容C2，其一端与所述基准电压V1相连接，另一端接地， 第十一电阻R11，其一端与所述基准电压V1相连接，另一端与第十二电阻R12的一 端相连接，所述第十二电阻R12的另一端接地， 第四三极管Q4，其发射极与基准电压V1相连接，集电极与电源电压V2相连接，基极 与稳压器W1第二引脚相连接， 第十三电阻R13连接于所述第四三极管Q4的集电极与基极之间， 7 CN 111568275 A 说　明　书 4/9 页 第三电容C3其一端与电源电压V2相连接，另一端接地， 所述稳压器W1的第一引脚接地，第三引脚连接于所述第十一电阻R11和第十二电 阻R12之间。 本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变 得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在所写的说明 书、权利要求书、以及附图中所特别指出的结构来实现和获得。 下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。 附图说明 图1为本发明的结构示意图； 图2为本发明的零件示意图； 图3为本发明的磁化组件的结构示意图； 图4为本发明的过滤架的结构示意图； 图5为本发明的旋转叶轮的结构示意图； 图6为本发明的陶瓷翼板的结构示意图； 图7为本发明的磁流控制组件与中空握持把的安装示意图； 图8为本发明的磁流控制组件的结构示意图； 图9为本发明的滑套驱动杆的一个状态图； 图10为本发明的滑套驱动杆的另一个状态图； 图11为本发明的滑套驱动杆的一个状态图； 图12为本发明的截流板处于闭合状态的状态图； 图13为本发明的截流板处于闲置状态的状态图； 图14为本发明的电路图。 图中各构件为： 10-中空握持把， 20-磁化组件，21-中心轴，22-第一磁铁，23-第二磁铁，24-第三磁铁，25-旋槽， 30-淋浴喷头， 40-过滤装置， 50-混合旋转磁化过滤器，51-过滤架，52-安装柱，53-环绕磁铁，54-旋转叶轮，55- 中心旋转磁铁，56-过滤罩， 60-锗块， 70-陶瓷翼板，71-旋转翼，72-通水孔， 80-介质过滤网罩，81-弧形过水孔， 91-微孔板，92-硅橡胶圈，93-微孔，94-淋浴锁头套， 100-磁流控制组件，101-内罩壳，102-第一连接口，103-内通道管，104-内容置腔， 105-外罩壳，106-外容置腔，107-第二连接口，108-外通道管，109-外缘口， 200-水流同步控制装置，201-第一阶梯面，202-第一滚珠，203-第二阶梯面，204- 齿轮，205-主转轴，206-上固套，207-下固套，208-转盘，209-滑杆，210-滑套驱动杆，210a- 套杆部，210b-条形孔，210c-扇形驱动部，210d-扇形齿面，211-螺钉，212-截流板，213-第二 8 CN 111568275 A 说　明　书 5/9 页 滚珠，214-容纳槽，215-弧形齿条，216-截流槽，217-柔性套，218-密封垫。
