技术摘要：

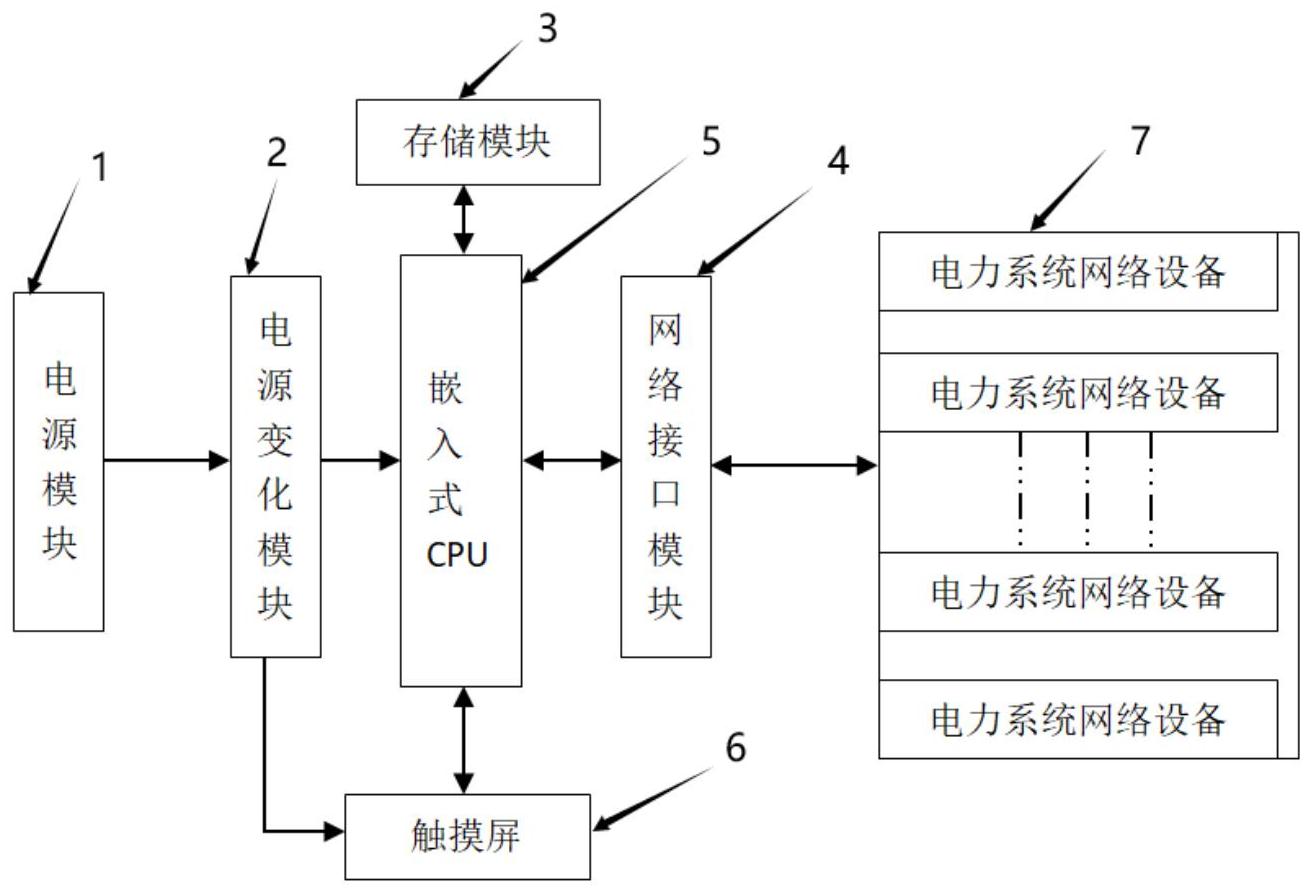

本发明公开了一种电力系统自动化网络专用调试终端及其方法，包括有电源模块、电源变换模块、存储模块、网络接口模块、嵌入式CPU、触摸屏；所述电源模块的电源输出端连接电源变换模块的电源输入端给网络接口模块、嵌入式CPU以及触摸屏供电，所述存储模块与嵌入式CPU电连  全部
背景技术：
文献《IEC61850网络报文分析系统在220kV三乡数字化变电站中的设计与应用》给 出一种基于计算机的网络设备调试方法。这种基于计算机的实现方法，所需要的计算机由 于占用体积的限制，无法实现便捷的调试。文献《网络报文分析系统接收模块的设计》给出 了基于FPGA的网络设备调试装置设计方法。专利《一种数字化变电站报文分析仪的制作方 法》给出了基于单片机的网络设备调试装置设计方法。 上述基于FPGA和单片机的网络设备调试装置设计方法，虽然可以做到手持式。但 是FPGA和单片机在实现网络通信时，外围电路设计和编程较为复杂，实现起来较为困难。同 时在显示数据分析结果，以及发送相关的控制指令设计方面，很难方便的实现。
技术实现要素：
本发明的目的是电力系统网络设备调试自动化程度和信息安全性不高的问题，提 出了一种电力系统自动化网络专用调试终端及其方法，该技术方案采用基于操作系统的处 理器，程序的移植性较强，极大的简化了系统程序开发的复杂性，提高了系统设计的效能， 同时，采用防碰撞机制进行信息的传输获取，极大的提高了信息获取的安全性和系统的稳 定性。 为实现上述技术目的，本发明提供的一种技术方案是，一种电力系统自动化网络 专用调试终端，包括有电源模块、电源变换模块、存储模块、网络接口模块、嵌入式CPU、触摸 屏；所述电源模块的电源输出端连接电源变换模块的电源输入端给网络接口模块、嵌入式 CPU以及触摸屏供电，所述电源变换模块的电源输出端通过触摸屏驱动电路与触摸屏电连 接；所述存储模块与嵌入式CPU电连接，所述网络接口模块通过以太网接口与接入的电力系 统网络设备进行数据交互，作为嵌入式CPU网络通信的物理接入层，嵌入式CPU接收电力系 统网络设备的网络信息，进行解析后送到触摸屏进行显示；操作人员通过操作触摸屏向电 力系统网络设备发出网络命令，使得电力系统网络设备反馈相应的信息，以验证相应的网 络通信性能。 作为优选，所述电源模块的输出端设置有滤除电源上高频干扰信号的滤波元件。 作为优选，所述滤波元件为电解电容或瓷片电容的一种。 作为优选，所述嵌入式CPU为基于ARM920T内核的微处理器S3C2416。 作为优选，所述触摸屏驱动电路包括背光驱动电路和白光驱动电路；所述背光驱 动电路包括包括有驱动芯片U2，驱动芯片U2的第一引脚通过电感L1与电源电连接，驱动芯 片U2的第五引脚与第四引脚连通后通过电容C13接地，驱动芯片U2的第二引脚接地，所述驱 动芯片U2的第1引脚与稳压二极管D2的阳极端电连接，稳压二极管D2的阴极端与电阻R8的 5 CN 111580421 A 说　明　书 2/6 页 第一端电连接，电阻R8的第二端与驱动芯片U2的第三引脚电连接，驱动芯片U2的第三引脚 与电阻R9的第一端电连接，电阻R9的第二端与电阻R10 的第一端电连接，电阻R10的第二端 接地，电阻R8的第一端与电容C14的第一端电连接，电容C14的第二端电连接，电容C14的第 一端与二极管D5的阳极端电连接，二极管D5的阴极端与二极管D3的阳极端电连接，二极管 D3的阳极端与电容C15d第一端电连接，电容C15的第二端与稳压二极管D2的阳极端电连接， 二极管D3的阴极端与电阻R11的第一端电连接，电阻R11的第二端与与电阻R12的第一端电 连接，电阻R12的第二端与电阻R13的第一端电连接，电阻R13的第二端接地，电阻R12的第一 端与电容C16的第一端电连接，电容C16的第二端与电阻R13的第二端电连接，电容C16的第 一端作为触摸屏的VGH端；电容C15的第二端与电容C17的第一端电连接，电容C17的第二端 与二极管D6的阴极端电连接，二极管D6的阳极端与电阻R15的第一端电连接，电阻R15的第 二端与电阻R16的第一端电连接，电阻R16的第二端与二极管D4的阴极端电连接，二极管D4 的阳极端与二极管D6的阴极端电连接，电阻R16的第一端与电容C18的第一端电连接，电容 C18的第二端接地，电容C18的第一端作为触摸屏的VGL端。 作为优选，所述白光驱动电路包括有稳压芯片U3，稳压芯片U3位XZ5121稳压芯片， 稳压芯片U3的第二引脚接地，稳压芯片U3的第四引脚与电阻R18的第一端电连接，电阻R18 的第二端接3V直流电源，电阻R18的第一端与嵌入式CPU的第三十三引脚电连接，稳压芯片 U3的第六引脚与电容C20的第一端电连接，电容C20的第二端接地，电容C20的第一端接5V直 流电源，电容C20的第一端与电感L2的第一端电连接，电感L2的第二端与稳压芯片U3的第一 引脚电连接，稳压芯片U3的第一引脚与稳压二极管D5的阳极端电连接，稳压二极管D5的阴 极端与电容C21的第一端电连接，电容C21的第二端接地，电容C21的第一端与LED的正极端 电连接，稳压芯片U3的第三引脚与电阻R19的第一端电连接，电阻R19的第二端接地，电阻 R19的第一端与电阻R20的第一端电连接，电阻R20的第二端与电阻R19的第二端电连接，电 阻R20的第一端与LED的负极端电连接。 作为优选，所述电源变换模块包括电源变换电路，所述电源变换电路包括有稳压 芯片U5，稳压芯片U5为XZ3410型号稳压芯片，稳压芯片U5的第一引脚与第四引脚短接，稳压 芯片U5的第一引脚与电容C41的第一端电连接，电容C41的第二端与电容C42的第二端电连 接并接地，电容C42的第一端与电容C41的第一端电连接，电容C41的第一端接5V直流电源， 稳压芯片U5的第三引脚与电感L3的第一端电连接，电感L3的第二端与电阻R33的第一端电 连接，电阻R33的第二端与稳压芯片的第五引脚电连接，电阻R33的第二引脚与电阻R35的第 一端电连接，电阻R35的第二端与电容C44的第二端电连接，电容C44的第一端与电阻R33的 第一端电连接，电容C44的第二端与电容C43的第二端电连接并接地，电容C43的第一端与电 容C44的第一端电连接，电容C44的第一端作为电源变换电路的输出端输出3V直流电压，电 容C43的第一端与电阻R34的第一端电连接，电阻R34的第二端与红色二极管D8的阳极端电 连接，红色二极管D8的阴极端接地。 一种适用于电力系统自动化网络专用调试终端的调试方法，包括如下步骤： S1、操作人员通过触摸屏选择电力系统网络设备的网络调试模式； S2、电力系统网络设备与调试终端建立连接； S3、调试终端接收电力系统网络设备的端口信息进行信息验证： S4、调试完成，调试结果记录在存储模块中。 6 CN 111580421 A 说　明　书 3/6 页 步骤S1中，所述网络调试模式包括手动调试模式和自动调试模式；所述自动调试 模式适用于首次通过终端设备进行电力系统网络设备的调试。 步骤S2中，调试终端首次与电力系统网络设备进行连接时，通过嵌入式CPU中的发 送模块发送网络请求信息，所述网络请求信息包括调试终端的设备地址信息，同时嵌入式 CPU中的计时器开始计时，所述电力系统网路设备端口接收到调试终端的网络请求信息，对 网络请求信息进行解码，解码成功后，将电力系统网络设备的设备地址信息、网络验证信息 以及网路请求信息打包为网络反馈信息发送至调试终端，嵌入式CPU中的接收模块接收网 络反馈信息后进行解码，同时嵌入式CPU中计时器停止计时，调试终端对网络设备信息进行 解码，验证信息的完整性，若网络出现异常，这在触摸屏上报警提示，同时调试终端将电力 系统网络设备的设备地址信息、计时器的时间段信息以及调试终端的设备地址信息打包为 原始信息存储在存储模块中，并对原始信息进行编号，便于下一次手动调试模式使用。 步骤S3中，调试终端首次对电力系统网络设备进行信息验证时，经过步骤建立连 接后，调试终端对网络设备信息进行解码，解码后的信息与网络调试标准进行比较，若不一 致，则通过触摸屏进行故障报备和存储。 在原始信息已经存储在存储模块中的情况下，选用自动调试模式对电力系统网络 设备进行调试时，在发送模块发送网络请求信息之前，需要采用侦听信道的防碰撞机制，确 定当前信道的空闲时段，通过发送模块中的发送机在信道空闲时段发送完整的网络请求信 号数据；发送机根据原始信息编号产生随机等待一段时间再发送下一段网络设备请求信 号；如果发送前侦测到信道繁忙，根据发射机噪声产生随机数，等待延时此随机数时间后再 发送，直至自动化调试完所有电力系统网络设备。 本发明的有益效果：（1）利用嵌入式CPU的强大资源，简化了显示模块的设计、触摸 屏接口电路以及网络通信接口的设计；（2）利用触摸屏建立良好的人机界面，使得操作人员 能够方便的实现网路通信命令设计，以及电力系统网络通信设备反馈信息的观测；（3）装置 功能的实现，基于操作系统实现，通过相关函数的移植，方便的实现相应软件的开发；（4）采 用防碰撞机制进行信息的传输获取，极大的提高了信息获取的安全性和系统的稳定性。 附图说明 图1为一种电力系统自动化网络专用调试终端的结构示意图。 图2为一种电力系统自动化网络专用调试终端的背光驱动电路的原理图。 图3为一种电力系统自动化网络专用调试终端的白光驱动电路的原理图。 图4为一种电力系统自动化网络专用调试终端的电源变换电路的原理图。 图中标记说明：  1-电源模块、2-电源变换模块、3-存储模块、4-网络接口模块、5- 嵌入式CPU、6-触摸屏、7-电力系统网络设备。
