技术摘要：
本发明公开了一种护栏门，包括：门框、门体及检测组件，门体活动安装于门框；检测组件安装于门框和门体，用于检测门体启闭状态；本实施例中门体铰接在门框上，门体和门框之间设置锁定组件，锁定组件可通过开关开启，锁定组件采用现有技术，在此不再赘述。检测组件安装  全部
背景技术：
当看护者由于各种原因无法一直照看婴幼儿或者宠物时，需要为婴幼儿或者宠物 提供一个安全的环境供他们玩耍，此时，人们通常会采用护栏围出一个安全区域，护栏一般 都设置有护栏门以便出入，当婴幼儿稍微长大后或者宠物经过长时间观察学习后就会自己 开启护栏门，看护者无法及时知晓，导致婴幼儿或宠物在看护者不知情的情况下外出，无法 达到看护的效果。
技术实现要素：

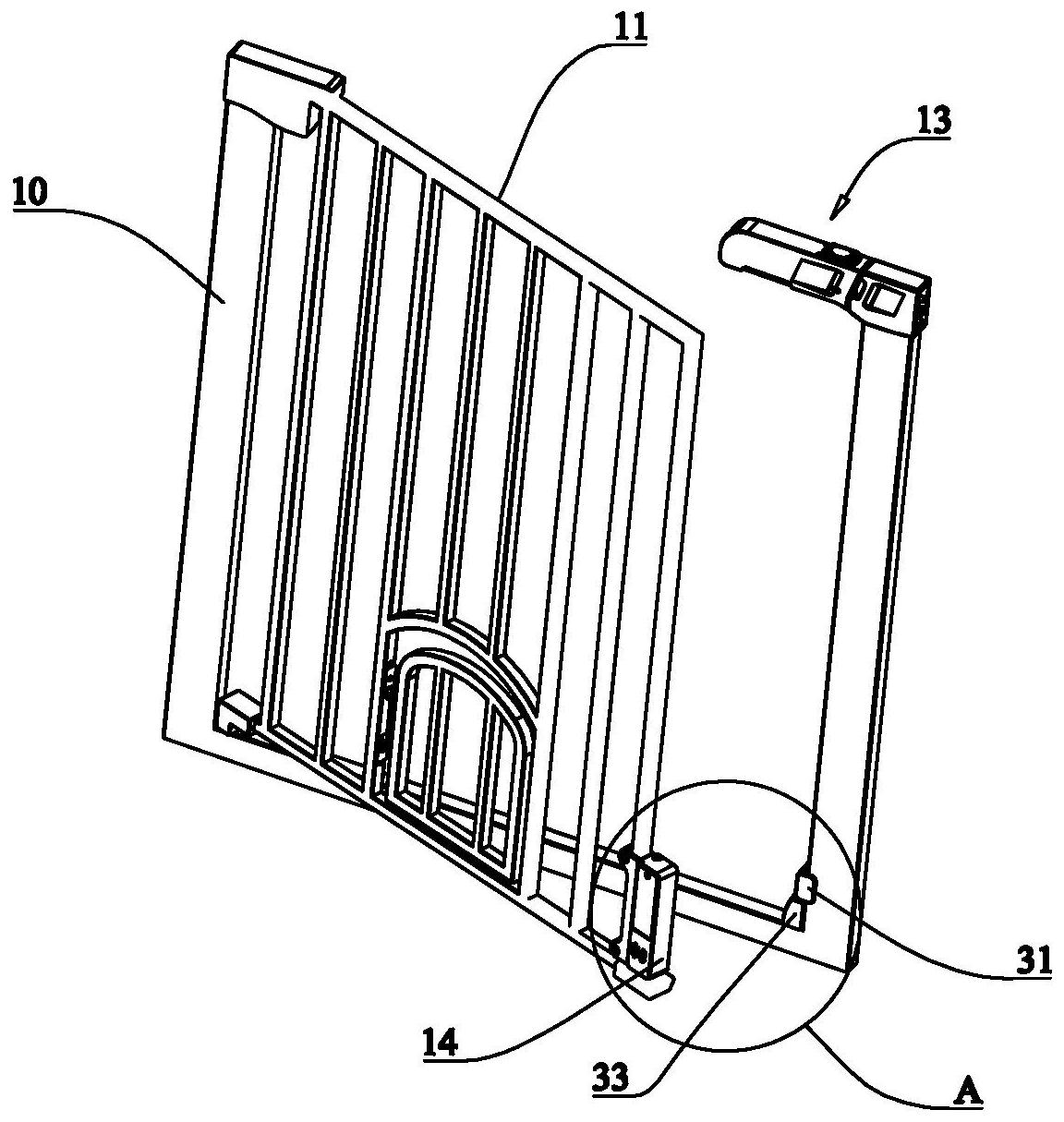

本发明的目的在于至少解决现有技术中存在的技术问题之一，提供一种护栏门， 能够实时检测门体的启闭状态。 根据本发明的一方面，提供一种护栏门，包括：门框；门体，活动安装于所述门框； 检测组件，安装于所述门框和所述门体，用于检测所述门体启闭状态。 根据本发明的一些实施例，所述检测组件包括第一安装壳、磁铁和用于检测所述 磁铁位置的感应单元，所述磁铁和所述第一安装壳二者之一设置于所述门框，另一设置于 所述门体；所述第一安装壳具有安装腔，所述感应单元安装于所述安装腔内。 根据本发明的一些实施例，所述检测组件还包括警示灯，所述安装腔上端设置有 第一通孔，所述警示灯安装于所述第一通孔内，所述警示灯与所述感应单元电性连接。 根据本发明的一些实施例，所述检测组件还包括蜂鸣器，所述安装腔内侧壁对应 所述蜂鸣器处设置第二通孔，所述蜂鸣器与所述感应单元电性连接。 根据本发明的一些实施例，所述检测组件还包括无线通信模块，所述无线通信模 块安装于所述安装腔，所述无线通信模块与所述感应单元电性连接。 根据本发明的一些实施例，所述安装腔位于所述第一安装壳下部，所述安装腔侧 壁上设置有开关，所述第一安装壳上部通过竖向设置的隔板分隔成电池仓和过线仓，所述 电池仓通过仓门启闭，所述第一通孔位于所述过线仓的上部。 根据本发明的一些实施例，所述第一安装壳的外侧壁上设置有安装槽，所述安装 槽宽度与所述门体的厚度相适配，所述安装槽的两侧壁上设置有第三通孔，所述安装槽内 设置有定位块，所述定位块上设置有第四通孔，所述第三通孔和第四通孔内穿设有螺栓。 根据本发明的一些实施例，所述定位块具有弹性，所述定位块具有与所述门体配 合的平整面。 根据本发明的一些实施例，所述磁铁安装于一第二安装壳内，所述第二安装壳设 置有卡槽，所述卡槽与所述门框的竖向侧壁卡接，所述门框的竖向侧壁于所述第二安装壳 的连接处下方设置有凸台；所述凸台下部与所述门框的底部侧壁连接。 根据本发明的一些实施例，所述检测组件包括光发生器、光接收器和反射面，所述 3 CN 111577097 A 说　明　书 2/4 页 光发生器及光接收器设置于所述门体，所述反射面设置于所述门框。 上述任一技术方案至少具有以下有益技术效果：上述实施例通过设置检测组件用 于检测门体的启闭状态，实现实时了解门体的启闭的目的，如果婴幼儿或者宠物开启门体， 看护者可以及时知晓并进行处理。 附图说明 下面结合附图和实施例对本发明进一步地说明； 图1为本发明一种实施例开启状态的示意图； 图2为本发明一种实施例关闭状态的示意图； 图3为图1中A处的局部放大图； 图4为检测组件的一种实施例的分解示意图一； 图5为检测组件的一种实施例的分解示意图二。 附图标记：门框10；门体11；检测组件12；锁定组件13；第一安装壳14；磁铁15；感应 单元16；安装腔17；警示灯18；第一通孔19；第二通孔20；开关21；隔板22；电池仓23；过线仓 24；仓门25；安装槽26；第三通孔27；定位块28；第四通孔29；平整面30；第二安装壳31；卡槽 32；凸台33。
