技术摘要：
本发明涉及一种医用呼吸机支架托管器，尤其涉及一种医用可调角度的呼吸机支架托管器。本发明要解决的技术问题是提供一种能够扩大调节范围的医用可调角度的呼吸机支架托管器。为了解决上述技术问题，本发明提供了这样一种医用可调角度的呼吸机支架托管器，包括：夹持机  全部
背景技术：
在现代临床医学中，呼吸机作为一项能人工替代自主通气功能的有效手段，已普 遍用于各种原因所致的呼吸衰竭、大手术期间的麻醉呼吸管理、呼吸支持治疗和急救复苏 中，在现代医学领域内占有十分重要的位置。呼吸机是一种能够起到预防和治疗呼吸衰竭， 减少并发症，挽救及延长病人生命的至关重要的医疗设备。 为了使病人能够正常的呼吸，防止呼气管与吸气管弯折，需要对呼气管与吸气管 的所处位置进行调节，将呼气管与吸气管理顺，目前的呼吸机上自带有调节气管位置的托 架，但现有呼吸机上自带的调节气管托架能够调节的范围较小。 因此需要研发一种能够扩大调节范围的医用可调角度的呼吸机支架托管器。
技术实现要素：

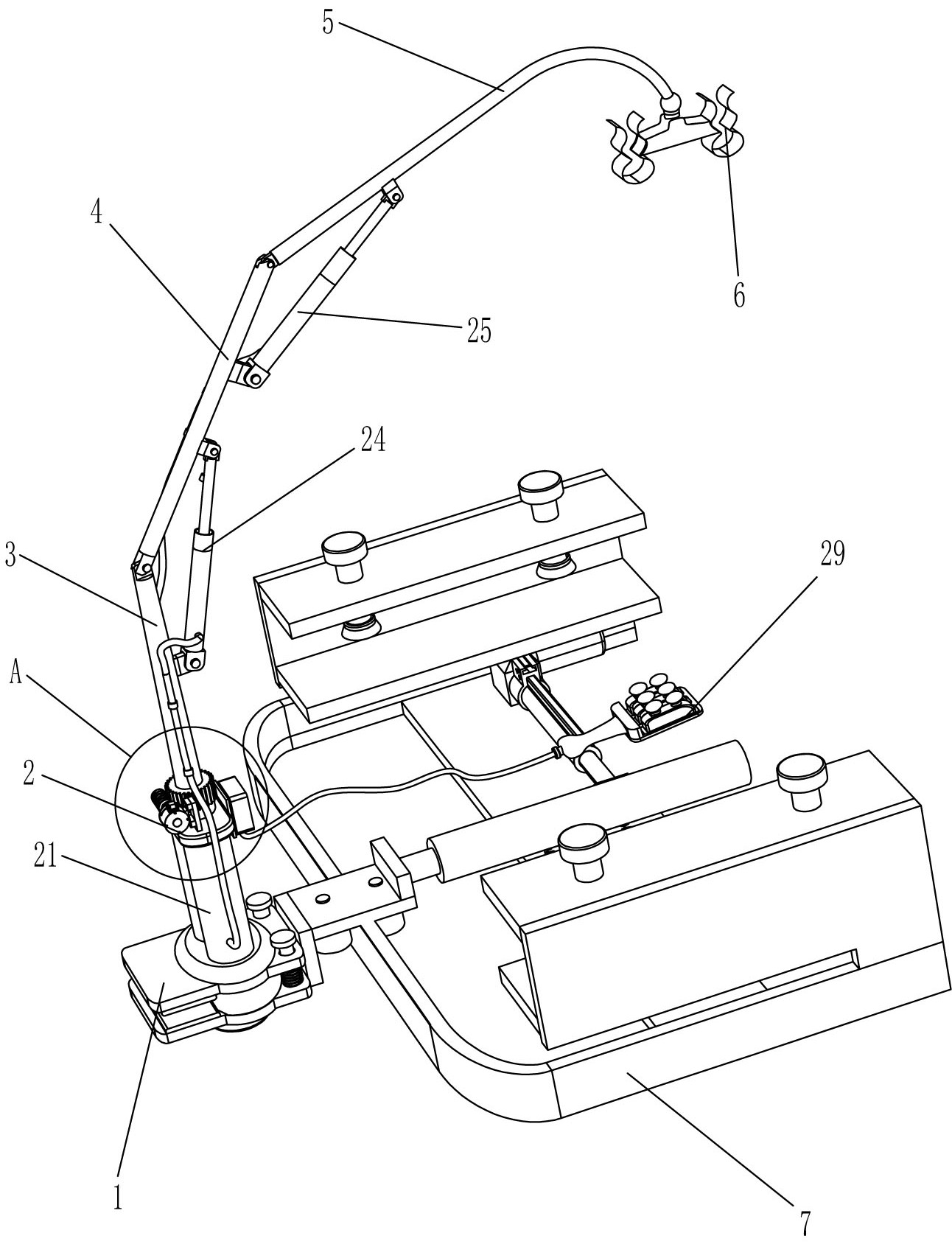

（1）要解决的技术问题 本发明为了克服现有呼吸机上自带的调节气管托架能够调节的范围较小的缺点，本发 明要解决的技术问题是提供一种能够扩大调节范围的医用可调角度的呼吸机支架托管器。 （2）技术方案 为了解决上述技术问题，本发明提供了这样一种医用可调角度的呼吸机支架托管器， 包括：夹持机构，夹持机构上安装有角度调节机构；固定杆，角度调节机构上安装有固定杆， 固定杆上铰接连接有直连接杆，直连接杆上铰接连接有弧形连接杆，弧形连接杆的一端转 动式连接有卡管器，卡管器具有弹性。 优选地，夹持机构包括：固定夹板，角度调节机构安装于固定夹板的一端，固定夹 板的另一端转动式连接有螺旋杆，螺旋杆上连接有活动夹板；导杆，活动夹板一端的两侧均 连接有导杆，导杆贯穿固定夹板，导杆上套有压缩弹簧，压缩弹簧的一端与固定夹板的一端 连接，压缩弹簧的另一端与活动夹板的一端连接。 优选地，角度调节机构包括：储液管，储液管设有两个，储液管的一端与固定夹板 的一端连接，两个储液管的另一端之间连接有固定板；循环抽液泵，储液管内的底部安装有 循环抽液泵，循环抽液泵上连接有出液管；固定杆的上部铰接连接有第一伸缩杆，一侧出液 管的末端贯穿一侧储液管与第一伸缩杆，且位于第一伸缩杆内，第一伸缩杆的一端与直连 接杆的下部铰接连接；第二伸缩杆，直连接杆的上部铰接连接有第二伸缩杆，另一侧出液管 的末端贯穿另一侧储液管与第二伸缩杆，且位于第二伸缩杆内，第二伸缩杆的一端与弧形 连接杆的下部铰接连接；伺服电机，固定板上安装有伺服电机，伺服电机上连接有蜗杆；固 定板靠近蜗杆的一侧转动式连接有蜗轮，蜗轮与蜗杆啮合，固定杆安装于蜗轮的顶部；接线 盒，固定板的一侧连接有接线盒，接线盒上通过线路连接有操控按钮板。 4 CN 111588954 A 说　明　书 2/4 页 优选地，还包括环绕机构，环绕机构包括：安装板，安装板一端的两侧均连接有卡 板，安装板一端转动式连接有齿轮，齿轮位于两个卡板之间；第三伸缩杆，齿轮上连接有第 三伸缩杆，第三伸缩杆上连接有连接板，连接板的一侧与固定夹板的一侧连接；限位滚轮， 连接板内壁的两侧均连接有限位滚轮，限位滚轮与安装板接触；电动推杆，安装板靠近卡板 的内壁安装有电动推杆，电动推杆上连接有齿条，齿条与齿轮啮合。 优选地，还包括：螺纹定位杆，卡板的一端螺纹连接有螺纹定位杆，螺纹定位杆贯 穿卡板，螺纹定位杆的一端连接有缓冲件。 （3）有益效果 1.本发明通过使固定杆顺时针或是逆时针转动能够调节气管所处的角度，通过使直连 接杆和弧形连接杆向上或是向下摆动能够调节气管所处的高度，从而扩大了调节范围。 2.通过使固定夹板向后或是向前移动能够进一步调节气管所处的角度，进而能够 方便医护人员对病人进行手术。 3.通过螺纹定位杆与缓冲件的配合能够将卡板固定在手术台上，如此能够防止手 术时本发明移动，从而能够防止气管移动。 附图说明 图1为本发明的立体结构示意图。 图2为本发明A部分的放大图。 图3为本发明局部结构的立体结构示意图。 图4为本发明环绕机构的第一种局部立体图。 图5为本发明环绕机构的第二种局部立体图。 附图中的标记为：1-夹持机构，101-固定夹板，102-活动夹板，103-螺旋杆，104-导 杆，105-压缩弹簧，2-角度调节机构，20-接线盒，21-储液管，22-循环抽液泵，23-出液管， 24-第一伸缩杆，25-第二伸缩杆，26-伺服电机，27-蜗杆，28-蜗轮，29-操控按钮板，3-固定 杆，4-直连接杆，5-弧形连接杆，6-卡管器，7-环绕机构，71-安装板，72-卡板，73-齿轮，74- 第三伸缩杆，75-电动推杆，76-齿条，77-连接板，78-限位滚轮，8-螺纹定位杆，9-缓冲件。
