技术摘要：
目的在于提供一种导管，其可以防止线圈体的散开，并且能够使中空轴的前端部在宽范围内弯曲。该导管11包括：中空轴21，其前端部P朝向前端方向缩径；线圈体31，其覆盖中空轴21；以及包覆部件41，其包覆线圈体31，该导管的特征在于，前端部P具有小径部21a、大径部21b、以  全部
背景技术：
例如，当治疗诸如慢性完全闭塞(CTO：Chronic  Total  Occlusion)之类的血管内 的异常时，在使导丝先通过进行治疗的血管内后，要使导管沿着上述导丝前进至目的地而 进行所期望的处置。 作为这样的导管，例如公开了一种在限定供导丝等通过的主管腔的内层的外周表 面上、配置通过将线材卷绕成线圈状而形成的卷绕层，并在该卷绕层的外周、以一定的间隔 接合有环状的接合用部件的导管(例如，参见专利文献1)。 根据上述技术，与通过接合用部件接合卷绕层相应地，能够提高扭矩传递性，通过 近手操作能够可靠地进行导管前端部的旋转，并且能够防止构成卷绕层的螺旋状线材的松 开，其在这一点上是优异的。 现有技术文献 专利文献 专利文献1：特开2012-147956号公报
技术实现要素：

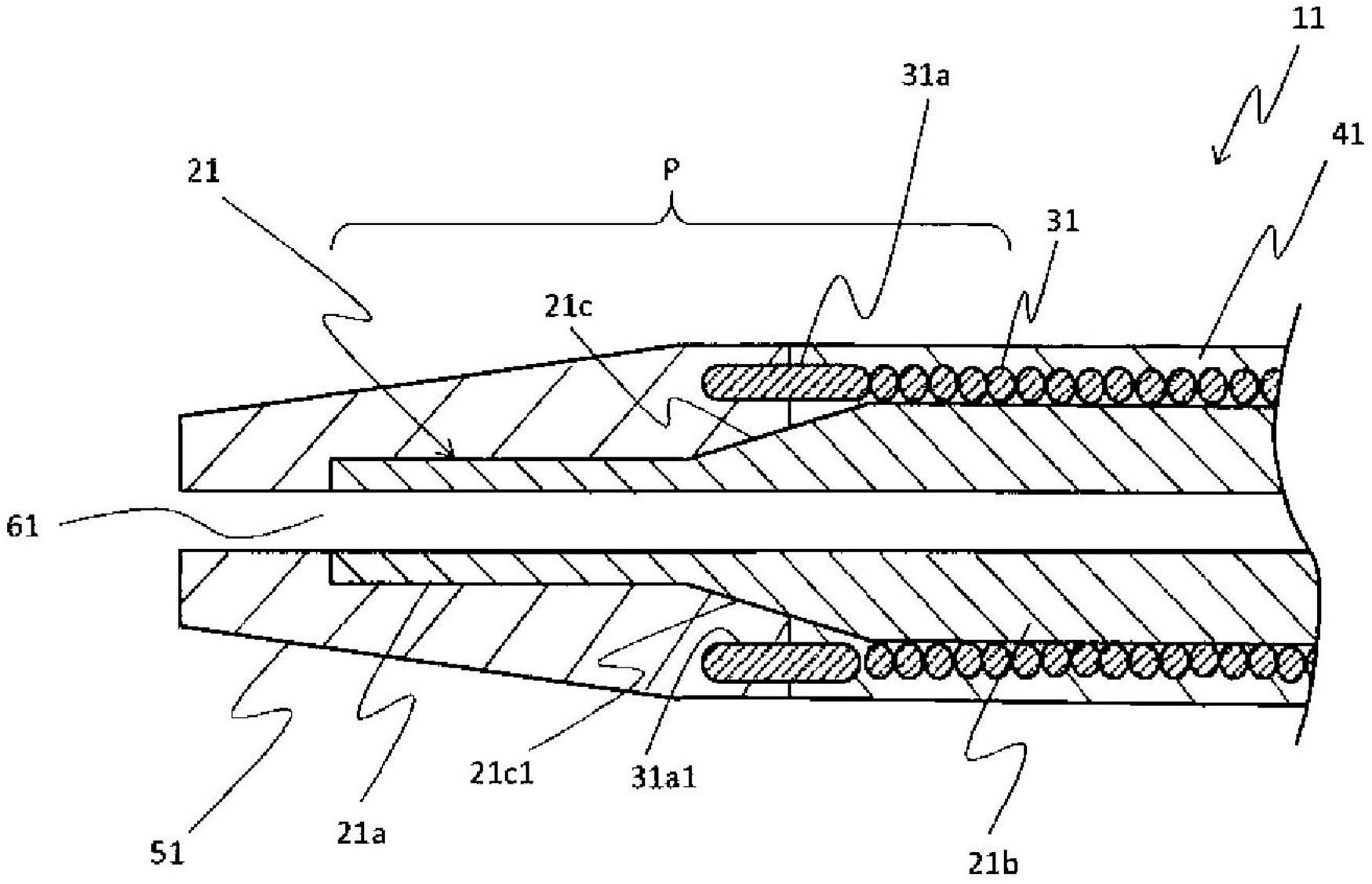

发明要解决的课题 然而，在如上述的常规导管中，尽管可以防止线材的解开，但是由于接合用部件与 卷绕层接合，因此卷绕层的柔软性降低，特别是在通过诸如急剧弯曲的血管时，对上述血管 的追随性可能会显著降低。 本发明是基于上述情况而完成的，其目的在于，提供一种能够防止线圈体散开、且 能够使中空轴的前端部在较宽范围内弯曲的导管。 解决手段 本发明涉及： (1)一种导管，其包括： 中空轴，其前端部的外径朝向前端方向阶段性地缩径； 线圈体，其卷绕成覆盖所述中空轴的外周；以及 包覆部件，其设置在所述中空轴的外周、并包覆所述线圈体， 所述导管的特征在于， 所述中空轴的前端部具有：小径部，其位于该前端部中的最前端方向；大径部，其 与该小径部相比位于更后端方向，并具有大于所述小径部的外径；以及锥形部，其与所述小 径部和所述大径部相连，并从所述小径部向所述大径部逐渐扩径； 所述线圈体具有由该线圈体的前端方向的端部在周向上接合而成的大致圆筒形 的接合部； 3 CN 111601632 A 说　明　书 2/5 页 所述接合部位于所述中空轴的轴向上的所述锥形部和/或所述小径部的外周方向 上； 在所述中空轴呈大致一条直线状延伸的状态下，所述接合部的内周面与所述锥形 部和/或所述小径部的外周面之间的距离朝向前端方向变大； (2)根据上述(1)所述的导管，其中，所述接合部的厚度朝向前端方向逐渐变小； (3)根据上述(2)所述的导管，其中，所述接合部的外径是恒定的； (4)根据上述(1)至(3)任一项所述的导管，其中，所述线圈体为多股线圈体；以及 (5)根据上述(1)至(4)任一项所述的导管，其包括前端梢，设置成包覆所述中空轴 的前端部外周的至少一部分且由比所述中空轴的构成材料更柔软的材料形成； 所述前端梢的一部分啮入到所述接合部与所述中空轴之间。 另外，在本说明书中，“前端方向”是指沿着导管的轴向的方向、且是小径部相对于 中空轴的大径部所位于的方向。“后端方向”是指沿着导管的轴向的方向、且是与前端方向 相反一侧的方向。 发明效果 本发明能够提供一种导管，其可以防止线圈体的散开，并且能够使中空轴的前端 部在较宽范围内弯曲。其结果，该导管能够提高在弯曲的体腔内前进时的追随性。 附图说明 图1是扩大并示出了本发明的第一实施方式的一部分的概略剖视图。 图2是扩大并示出了图1的中空轴和线圈体的概略侧视图。 图3是示出了图1的使用状态的一个示例的概略剖视图。 图4是示出了图1的变形例的概略剖视图。 图5是扩大并示出了本发明的第二实施方式的一部分的概略剖视图。 图6是示出了图5的变形例的概略剖视图。
