技术摘要：
本申请公开了一种检测二极管电路的方法和装置，二极管电路是串联二极管电路和并联二极管电路中的一种，该方法包括：利用测试驱动源对施加至被测二极管电路的电压值和电流值中的至少一者进行分阶梯依次递增；以及测量被测二极管电路施加递增后的实际的输出电压值和输出  全部
背景技术：
原有ICT(In  Circuit  Test，电路内测试)测试技术，采用3伏以下低电压、10毫安 以下低电流进行测试，仅可测量单个二极管的基本特性。当遇到多个二极管并联电路时，由 于物理链路上的不可断开，驱动电流会流过每个并联电路中二极管，在驱动电流有限的情 况下，不可测量流过每个二极管指定大电流的特性；当遇到多个二极管串联链路时，多个二 极管的导通电压叠加在一起，由于驱动电压有限，不可以测量所有二极管流过相同电流时 的总的电压特性。 现有技术存在的问题： 受驱动源电流的限制，可测试的并联二极管的路数有一定的数量限制，且路数过 多时测试误差会增大。受驱动电压的限制，可测试的串联二极管的个数也是有一定数量限 制的。
技术实现要素：

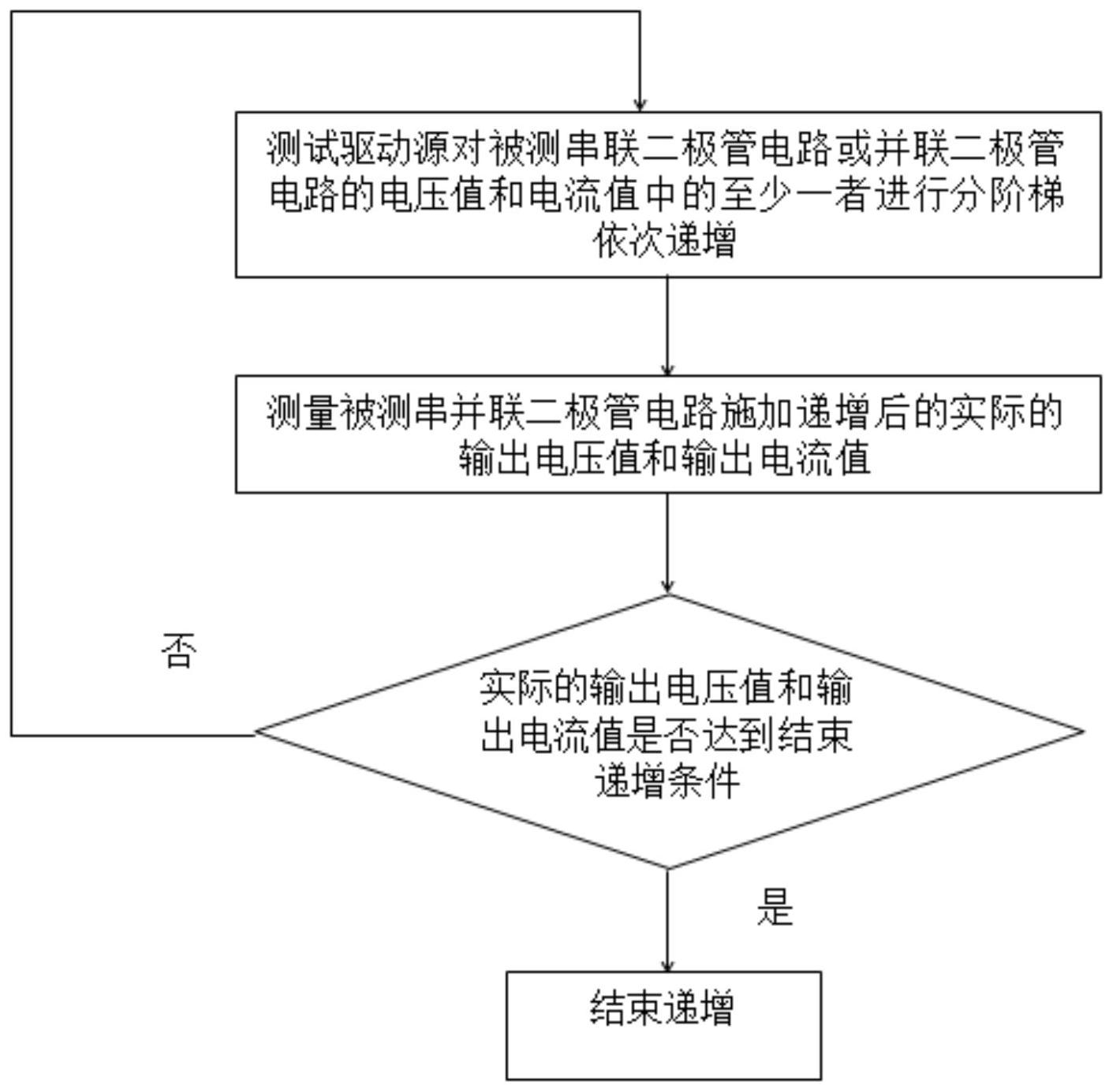

针对相关技术中的上述问题，本申请提出一种检测二极管电路的方法和装置，至 少能够利用高精度的大电压宽电流测试串并联二极管电路并且在严格遵循二极管基本特 性的基础上，实现对串并联二极管电路整体特性的快速精准测量，对被测品的一致性提供 可靠保障。 本申请的技术方案是这样实现的： 提供了一种检测二极管电路的方法，二极管电路是串联二极管电路和并联二极管 电路中的一种，包括：利用测试驱动源对施加至被测二极管电路的电压值和电流值中的至 少一者进行分阶梯依次递增；以及测量被测二极管电路施加递增后的实际的输出电压值和 输出电流值直至达到结束递增的条件。 根据本申请的实施例，还包括：达到结束递增的条件后，采集被测二极管电路的电 压值和电流值，并把采集的被测二极管电路的电压值和电流值返回给上位机软件进行判 定；进行多次不同电压值和/或电流值的被测二极管电路的测试。 根据本申请的实施例，在进行分阶梯依次递增之前还包括：通过施加第一电压和 第一电流并测量被测二极管电路实际的输出电压值和电流值，判定被测二极管电路是否短 路；如果被测二极管电不短路，则进行分阶梯依次递增；如果被测二极管电路短路则直接结 束被测二极管电路的测试。 根据本申请的实施例，还包括：读取被测二极管电路的设定的电压值和设定的电 流值；其中，结束递增的条件，包括：被测二极管电路施加递增后的实际的输出电压值低于 设定的电压值并且被测二极管电路实际的输出电流值达到设定的电流值；递增后的电压值 或电流值达到设定的电压值或设定的电流值。 4 CN 111596195 A 说　明　书 2/4 页 根据本申请的实施例，分阶梯依次递增，包括：根据在进行分阶梯依次递增之前读 取的设定的电流值，设定测试驱动源的程控电流源的实际输出电流值；根据在进行分阶梯 依次递增之前读取的设定的电压值的大小，自动设定分压阶梯，包括：第一分压阶梯和第二 分压阶梯；计算电压增量，电压增量包括：第一分压阶梯的第一电压增量和第二分压阶梯的 第二电压增量。 根据本申请的实施例，分阶梯依次递增，还包括：施加电压增量于被测二极管电 路；如果被测二极管电路实际的输出电压值和实际的输出电流值满足结束递增的条件，则 结束增加电压；以及如果被测二极管电路实际的输出电压值和实际的输出电流值不满足结 束递增的条件，则返回施加电压增量于被测二极管电路。 根据本申请的实施例，测试驱动源，包括：测试驱动源包括串接的恒流源和恒压 源；恒流源为多档位程控恒流源，恒压源为多档位程控恒压源，测试驱动源对外输出电压源 时，电压源的电压分阶梯依次递增的施加。 根据本申请的实施例，还提供了一种检测二极管电路的装置，包括： 测试驱动源，用于对被测二极管电路的电压值和电流值中的至少一者进行分阶梯 依次递增，并将递增施加至被测二极管电路； 电压测量元件和电流测量元件，用于测量被测二极管电路施加递增后的实际的输 出电压值和输出电流值； 其中，测试驱动源还用于：判定是否达到结束递增的条件，在循环模块判断未达到 结束递增的条件时，对被测二极管电路的电压值和电流值中的至少一者进行分阶梯依次递 增。 根据本申请的实施例，还包括： 采集模块，在达到结束递增的条件后，采集被测二极管电路的电压值和电流值，并 把采集的被测二极管电路的电压值和电流值返回给上位机软件进行判定； 其中，二极管电路是串联二极管电路和并联二极管电路中的一种。 根据本申请的实施例，结束递增的条件，包括： 被测二极管电路施加递增后的实际的输出电压值低于被测二极管电路的设定的 电压值并且被测二极管电路实际的输出电流值达到被测二极管电路的设定的电流值； 递增后的电压值或电流值达到被测二极管电路的设定的电压值或被测二极管电 路的设定的电流值。 根据本申请的实施例，测试驱动源，包括： 测试驱动源包括串接的恒流源和恒压源； 恒流源为多档位程控恒流源，恒压源为多档位程控恒压源，测试驱动源对外输出 电压源时，电压源的电压分阶梯依次递增的施加。 本申请的有益技术效果至少在于： 本申请提出一种高精度的大电压宽电流测试串并联二极管电路的方法和装置； 该方法在严格遵循二极管基本特性的基础上，实现了对串并联二极管电路整体特 性的快速精准测量，对被测品的一致性提供可靠保障。 5 CN 111596195 A 说　明　书 3/4 页 附图说明 为了更清楚地说明本申请实施例，下面将对实施例中所需要使用的附图作简单地 介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域普通技术人 员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1是根据本申请实施例的一种检测二极管电路的方法的流程图； 图2是根据本申请实施例的二极管的伏安特性曲线图； 图3是根据本申请实施例的检测二极管电路的测量原理框图； 图4是根据本申请另一实施例的一种检测二极管电路的方法的流程图。
