技术摘要：
本发明公开了一种混合搅拌料的立式拌合加热装置，涉及沥青回收利用技术领域，搅拌装置包括搅拌轴、连接块、搅拌杆，搅拌轴下端与连接块固定连接，连接块的侧端面固定有搅拌杆，搅拌杆前端固定有搅拌块，搅拌轴、连接块和搅拌杆内装有循环热管，上盖上设有排气管，搅拌  全部
背景技术：
沥青路面热再生修补车主要针对破损的公路的修补，就地取材，将原有的破损沥 青路面切割，将块状的石子粘合体重新加热，在沥青拌合后就地铺设，形成新的路面。 目前的沥青路面修补车多采用滚筒拌合，利用重力来拌搅拌料，加热方式是在滚 筒的轴线上安装一个燃烧器，利用燃烧器喷出的火焰直接加热搅拌料，此类装置制作简单， 工艺制作难度小，但是对于块状较大的搅拌料不能及时有效的破碎，加热速度慢，易造成受 热不均，出料质量差等问题；另一方面燃烧器喷射的火焰直接加热拌合料，加热后直接排 出，直接加热的方式易造成搅拌料受热不均，局部温度过高使沥青等粘合剂碳化失去粘性， 存在搅拌料质量低，热能利用率低等问题，严重影响了沥青路面修补车的工作效率，并且能 源利用率较低。
技术实现要素：

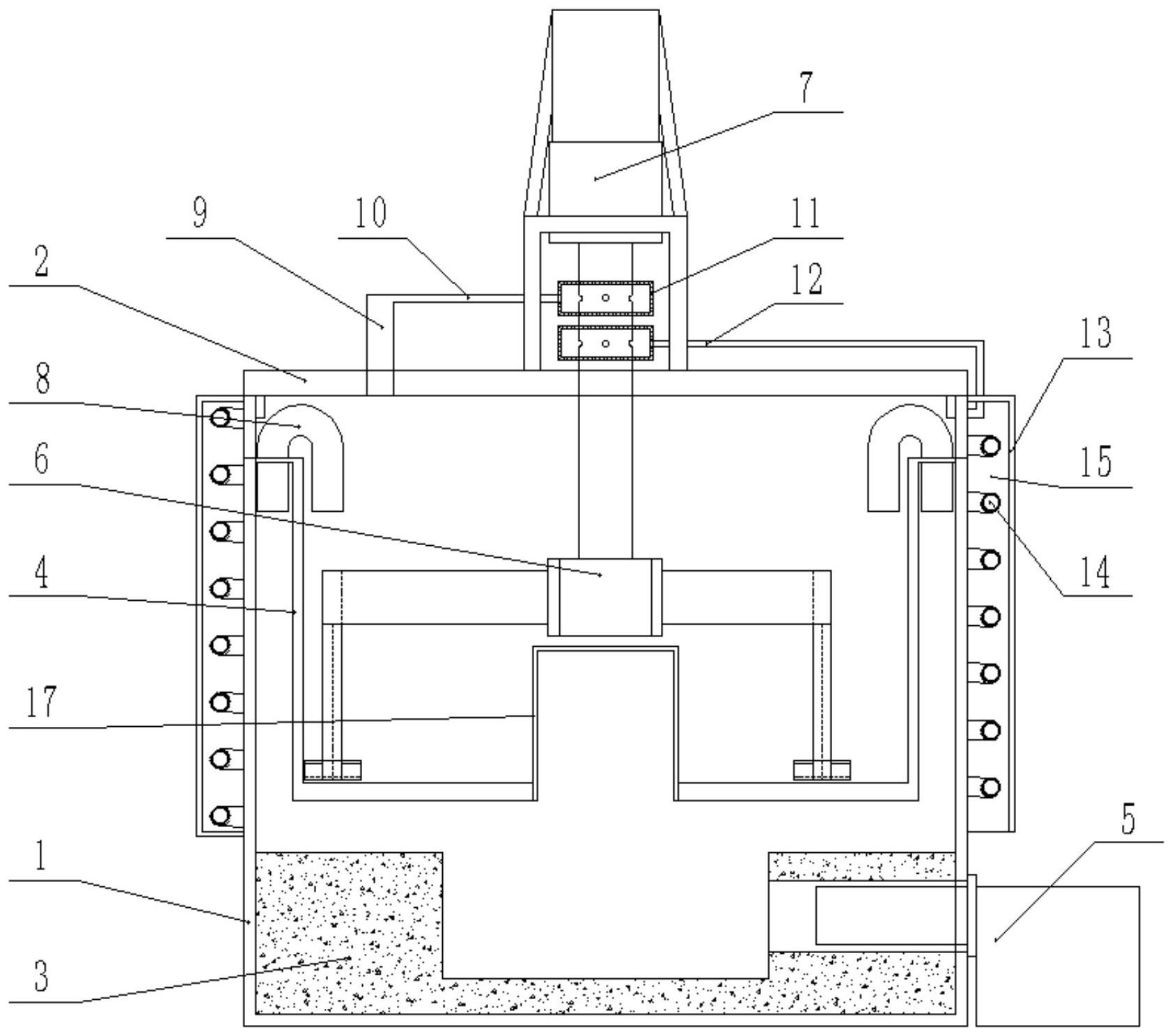

本发明的目的在于提供一种混合搅拌料的立式拌合加热装置，以解决上述背景技 术中提出的燃烧器喷射的火焰直接加热拌合料，加热后直接排出，直接加热的方式易造成 搅拌料受热不均，局部温度过高使沥青等粘合剂碳化失去粘性，存在搅拌料质量低，热能利 用率低的问题。 为了实现上述目的，本发明采用了如下技术方案： 一种混合搅拌料的立式拌合加热装置，包括箱体、上盖、炉膛、搅拌釜、燃烧器、搅 拌装置和动力驱动装置，箱体上端开口，上盖可拆卸的安装在箱体开口端，炉膛安装在箱体 内底壁上，搅拌釜通过支架固定于箱体内壁上，搅拌釜位于炉膛上方，搅拌釜上端安装有导 风管，导风管的一端与炉膛相连通，另一端与搅拌釜相连通，燃烧器安装在箱体外，且其喷 头部依次穿过箱体箱壁及炉膛侧壁伸入炉膛内，搅拌装置设置于搅拌釜内，动力驱动装置 固定于上盖上，并位于搅拌装置上方，且其驱动端向下伸入搅拌釜内连接搅拌装置；搅拌釜 内部中心设有凸起盒，凸起盒的下端面与炉膛相连通，搅拌装置包括搅拌轴、连接块、搅拌 杆，搅拌轴下端与连接块固定连接，连接块的侧端面固定有搅拌杆，搅拌杆前端固定有搅拌 块，搅拌轴、连接块和搅拌杆均为空心设置，搅拌轴、连接块和搅拌杆内装有循环热管，上盖 上设有排气管，搅拌轴上沿轴向设有两组换气孔，搅拌轴内部且两组换气孔之间固定有第 二隔板，位于上方的换气孔上方设有第三隔板，循环热管的一端穿过第一隔板循环热管的 另一端穿过第一隔板和第二隔板，位于下方的换气孔下方设有第一隔板，每组换气孔外围 装有换气套，换气套通过轴承安装在搅拌轴上，排气管与其中一个换气套相连通，搅拌块包 括连接板，连接板与搅拌杆固定连接，连接板下端与切刀固定连接，切刀下端固定有搅拌翅 片，搅拌装置上的所有搅拌翅片的长度和不小于搅拌釜的半径与凸起盒半径之差。 4 CN 111549630 A 说　明　书 2/4 页 进一步的，搅拌杆包括第一搅拌杆、第二搅拌杆、第三搅拌杆、第四搅拌杆，第一搅 拌杆、第二搅拌杆、第三搅拌杆、第四搅拌杆的长度逐渐减小，第一搅拌杆、第二搅拌杆、第 三搅拌杆、第四搅拌杆前端各固定有一搅拌块，每个搅拌杆通过前端的固定板固定在连接 块的侧端面上。 进一步的，第一搅拌杆、第二搅拌杆、第三搅拌杆、第四搅拌杆上的固定板均通过 螺栓固定在连接块上。 进一步的，连接块的侧端面中心设有安装孔，循环热管通过安装孔穿出连接孔设 置在每个搅拌杆内部。 进一步的，换气套包括套体，套体为上下两端开口的筒状接头，套体的上下两端各 固定有一中心开口的安装板。 套体侧面设有用于与第一连接管或第二连接管相连的连接孔。 进一步的，箱体外围套装有保温套，保温套内装有螺旋管，保温套内填充有聚氨酯 填充层，其中一个换气套通过第一连接管与排气管相连接，另一个换气套通过第二连接管 与螺旋管的上端相连通，螺旋管的下端伸出保温套。 有益效果：本发明中的搅拌杆的长度不同使得多个搅拌切割机构以连接盘为圆心 处于不同的圆周上，从而对料物的搅拌范围更广，提高搅拌的效率及效果。 附图说明 图1为本发明的内部结构示意图； 图2为本发明图1中的搅拌装置的立体结构示意图； 图3为本发明图2的俯视结构示意图； 图4为本发明的主视图的剖视结构示意图； 图5为本发明图4中A1处的放大结构示意图； 图6为本发明图2中的搅拌块的立体结构示意图； 图7为本发明图2中的换气套的立体结构示意图； 图8为本发明的循环热管的立体结构示意图。 图中：1箱体，2上盖，3炉膛，4搅拌釜，5燃烧器，6搅拌装置，601连接块，60101安装 孔，602旋转轴，60201轴体，60202第一隔板，60203第二隔板，60204第三隔板，60205换气孔， 603第一搅拌杆，604第二搅拌杆，605第三搅拌杆，606第四搅拌杆，607搅拌块，60701连接 块，60702切刀，60703搅拌翅片，7动力驱动装置，  8导风管，9排气管，10第一连接管，11换气 套，1101套体，1102  安装板，1103连接孔，12第二连接管，13保温套，14螺旋管，15 聚氨酯填 充层，16循环热管，17凸起盒。
