技术摘要：
本发明公开了一种含消毒功能的针灸用扎针装置，包括主体，所述主体内设有推动腔，所述推动腔内设有推动组件，所述推动腔下侧连通设有消毒腔，所述消毒腔内设有消毒组件，所述消毒腔右侧上端设有上侧与外界相通的进针口，所述消毒腔前后两端壁固定安装有与银针配合的银 全部
背景技术：
针灸由“针”和“灸”构成，是东方医学的重要组成部分之一，针法是指在中医理论 的指导下把针具刺入患者体内来对人体特定部位进行刺激从而达到治疗疾病的目的。现阶 段针灸扎针时通常为医生将消毒完成的银针放置在一边，人工进行扎针，扎针过程中会根 据医生的经验或状态影响扎针位置与效果，并且消毒完成的银针裸露在外容易堆积灰尘， 影响患者健康。
技术实现要素：

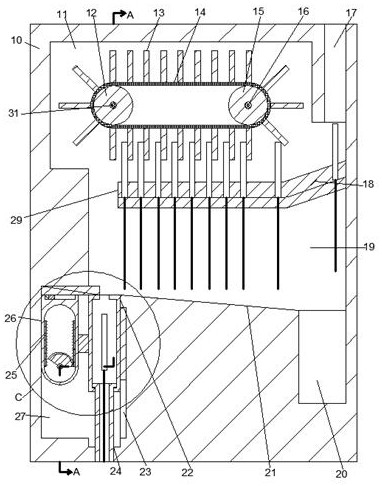

针对上述技术的不足，本发明提出了一种含消毒功能的针灸用扎针装置，能够克 服上述缺陷。 本发明的一种含消毒功能的针灸用扎针装置，包括主体，所述主体内设有推动腔， 所述推动腔内设有推动组件，所述推动腔下侧连通设有消毒腔，所述消毒腔内设有消毒组 件，所述消毒腔右侧上端设有上侧与外界相通的进针口，所述消毒腔前后两端壁固定安装 有与银针配合的银针支撑块，所述银针支撑块右侧连接有斜面支撑块，所述消毒腔前侧连 通设有驱动腔，所述驱动腔内设有驱动组件，所述消毒腔左下侧连通设有扎针腔，所述扎针 腔内设有扎针组件，所述扎针腔前侧设有扎针传动腔，所述扎针腔前端壁转动安装有向前 延伸至所述扎针传动腔的扎针转动轴，所述扎针腔内设有与所述扎针转动轴固定连接的扇 形齿轮，所述扎针腔下端壁固定安装有含与外界相通的下料槽的固定扎针筒，所述固定扎 针筒外侧设有与所述固定扎针筒配合的活动扎针筒，所述扎针腔右端壁设有扎针燕尾滑动 槽，所述扎针燕尾滑动槽内滑动设有与所述活动扎针筒右侧固定连接的扎针燕尾滑动块， 所述活动扎针筒左侧固定连接有扎针连接块，所述扎针连接块左侧固定连接有左右两侧内 壁含能与所述扇形齿轮啮合的齿条的主动升降块，所述主动升降块上侧设有抵块滑动槽， 所述抵块滑动槽内滑动设有上侧固定安装有滑动抵块的抵块滑动块，所述扎针腔上端壁固 定安装有与所述滑动抵块配合的固定抵块，所述抵块滑动块左侧与所述抵块滑动槽左端壁 通过抵块弹簧连接。 优选地，所述推动组件包括位于所述推动腔前侧的推动传动腔，所述推动腔前端 壁转动安装有向前延伸至所述推动传动腔的主动链轮轴，所述推动腔内设有与所述主动链 轮轴固定连接的主动链轮，所述推动腔前端壁转动安装有位于所述主动链轮轴右侧的从动 链轮轴，所述从动链轮轴上固定安装有与所述主动链轮通过链条配合的从动链轮，所述链 条上均匀设有能推动银针的推动块。 优选地，所述驱动组件包括与所述驱动腔前端壁固定连接的电机，所述电机后侧 动力连接有驱动轴，所述电机上固定安装有主动齿轮，所述驱动腔前端壁转动安装有位于 4 CN 111588631 A 说 明 书 2/4 页 所述电机上侧的驱动传动轴，所述驱动传动轴后侧通过花键套筒连接有花键轴，所述花键 轴后侧固定安装有能与所述主动齿轮啮合的往复齿轮，所述驱动腔上端壁设有驱动燕尾滑 动槽，所述驱动燕尾滑动槽内滑动设有与所述花键轴通过轴承连接的驱动燕尾滑动块，所 述驱动燕尾滑动槽后侧设有电磁铁，所述驱动燕尾滑动块后侧设有与所述电磁铁配合的铁 块，所述驱动燕尾滑动块前侧与所述驱动燕尾滑动槽前端壁通过复位弹簧连接。 优选地，所述驱动组件还包括与所述驱动传动轴固定连接的主动推动皮带轮，所 述推动传动腔前端壁转动安装有位于所述主动链轮轴下侧的推动传动轴，所述推动传动轴 上固定连接有与所述主动推动皮带轮通过推动皮带连接的从动推动皮带轮以及位于所述 从动推动皮带轮后侧的单齿齿轮，所述推动传动腔内设有与所述主动链轮轴固定连接且与 所述单齿齿轮配合的间歇齿轮，所述推动传动腔内设有与所述推动传动轴固定连接且位于 所述从动推动皮带轮前侧的主动扎针皮带轮，所述扎针传动腔内设有与所述扎针转动轴固 定连接且与所述主动扎针皮带轮通过扎针皮带连接的从动扎针皮带轮。 优选地，所述消毒组件包括与所述驱动轴左侧动力连接的水泵，所述水泵左侧连 接有左侧含喷嘴的出水管，所述水泵下侧通过进水管连接有水箱，所述消毒腔下侧设有出 水斜面，所述出水斜面右下侧连通设有废水箱。 有益效果为：该装置结构简单，操作方便，该装置在工作时，放入银针后通过推动 组件的推板将银针逐渐向左推动，消毒组件喷洒消毒水消毒银针，保证患者的卫生健康，需 要扎针时，活动针筒向上滑动，上侧通孔打开，最左侧银针落入针筒内，活动针筒向下滑动 时滑动抵块将银针向下抵压扎针，银针不需要经过医生在消毒后直接扎入患者体内，安全 卫生，扎针平稳。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图 1 是本发明实施例的结构示意图； 图 2 是本发明实施例图1中A-A结构示意图； 图 3 是本发明实施例图2中B-B结构示意图； 图 4 是本发明实施例图1中C处的结构放大示意图； 图 5 是本发明实施例图2中D处的结构放大示意图。
