技术摘要：
本发明公开了一种能减小间隙的非连续式调角器装置，属于座椅技术领域，为解决现有座椅靠背锁定后仍然能小角度晃动等问题而设计。本发明能减小间隙的非连续式调角器装置包括固定盘、扣合在固定盘上的活动盘、设置在固定盘和活动盘之间的自锁组件、以及包裹在固定盘和活  全部
背景技术：
在汽车等机动车辆的座椅上通常设置有调节机构，用于调节座椅靠背的倾斜角 度。调节机构主要包括两种，一种是非连续式座椅靠背调角器，能按固定节距(即角度)调节 座椅靠背的倾斜角度；另一种是连续式座椅靠背调角器，能任意调节座椅靠背的倾斜角度。 非连续式座椅靠背调角器通常是利用齿块与活动盘的内圈齿相啮合的原理实现 调节角度的锁定，而齿形参数设计的不合理会导致齿块与活动盘相啮合后活动盘不能被彻 底固定，即锁定后活动盘仍然存在一个微小的扭转角度，从而导致锁定后座椅靠背仍然可 以在微小的角度范围内前后摆动，用户体验差。
技术实现要素：

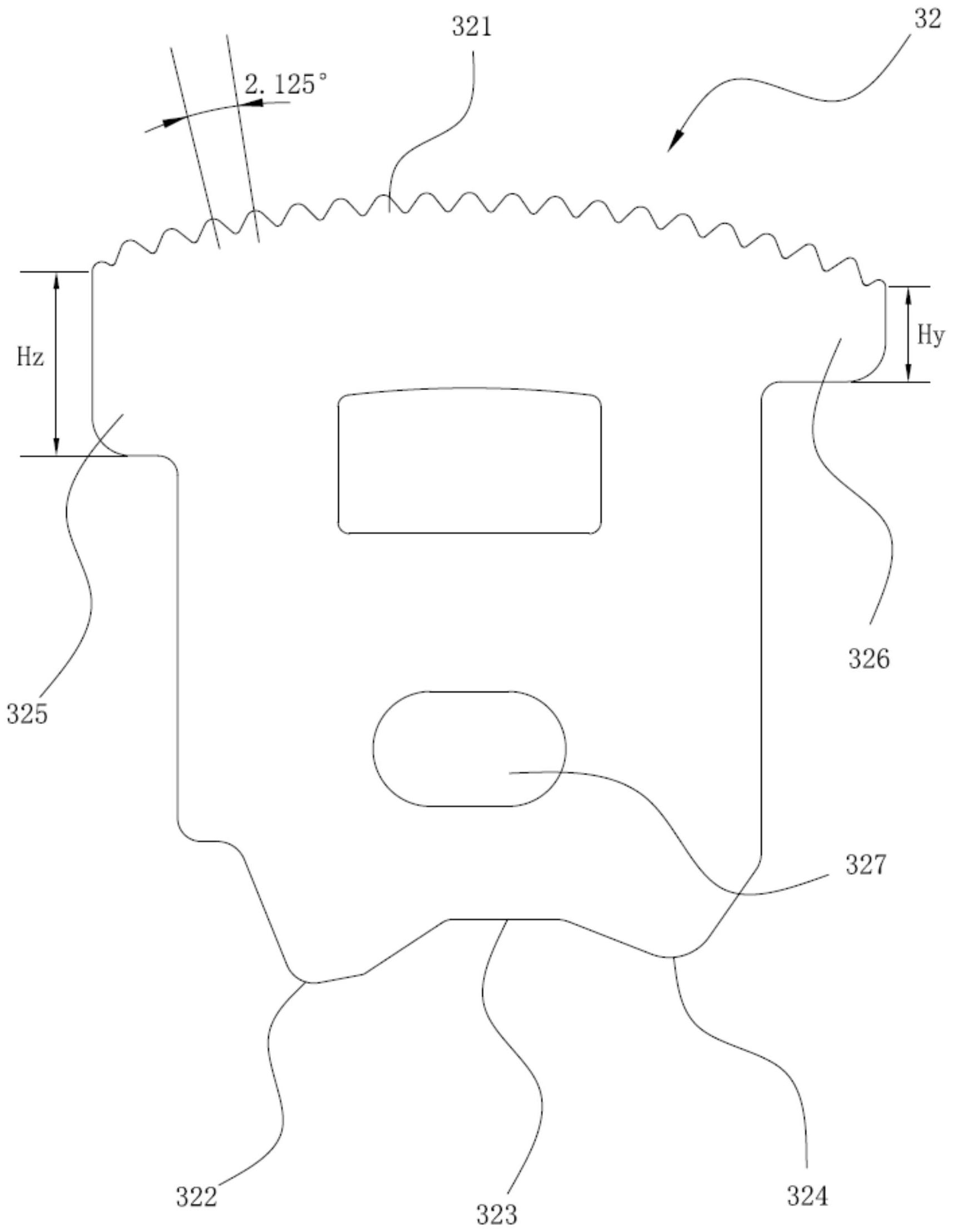

本发明的目的在于提出一种能减小间隙的非连续式调角器装置，基本消除齿形间 的啮合间隙，减小调角器总成前后的晃动间隙。 为达此目的，本发明采用以下技术方案： 一种能减小间隙的非连续式调角器装置，包括固定盘、扣合在所述固定盘上的活 动盘、设置在所述固定盘和所述活动盘之间的自锁组件、以及包裹在所述固定盘和所述活 动盘连接处的包壳，所述自锁组件包括凸轮、三个齿块、阻尼件和回动面罩，所述齿块的顶 部设置有齿块外齿，在所述活动盘上设置有盘内齿，锁定时所述齿块外齿与所述盘内齿相 啮合，所述齿块外齿的齿形分度角为2.125°，所述盘内齿的齿形分度角为2°。 特别是，所述阻尼件为三个卷簧，所述卷簧与所述齿块间隔设置。 特别是，每个所述齿块的顶部设置有二十个所述齿块外齿，每个所述活动盘上设 置有一百八十个所述盘内齿。 特别是，所述凸轮的外周边上中心对称地设置有三组曲线组合结构，每组所述曲 线组合结构包括依次连接的齿块高接触段、齿块顶出段、齿块低接触段和止动凸起部，所述 齿块低接触段与所述凸轮中心之间的距离＜所述齿块高接触段与所述凸轮中心之间的距 离＜所述齿块顶出段与所述凸轮中心之间的距离＜所述止动凸起部与所述凸轮中心之间 的距离，所述止动凸起部与所述阻尼件相配合。 特别是，相邻两组所述曲线组合结构之间设置有让位凹槽，所述让位凹槽与所述 凸轮中心之间的距离＜所述曲线组合结构上任意处与所述凸轮中心之间的距离。 特别是，所述齿块的底端依次设置有左凸出部、齿块内凹部和右凸出部，锁定时所 述左凸出部抵接在所述齿块低接触段上、所述右凸出部抵接在所述齿块高接触段上。 特别是，所述齿块顶端的左侧面向外凸出形成左侧凸台、右侧面向外凸出形成右 侧凸台，所述左侧凸台的高度Hz与所述右侧凸台的高度Hy不相等。 特别是，所述回动面罩上设置有凸轮固定卡孔和齿块滑动长条孔，所述齿块滑动 3 CN 111546960 A 说　明　书 2/4 页 长条孔从一端至另一端半径逐渐减小。 特别是，所述凸轮上中心对称地设置有三个定位柱，所述定位柱与所述凸轮固定 卡孔相配合。 本发明能减小间隙的非连续式调角器装置齿块外齿的齿形分度角为2.125°、盘内 齿的齿形分度角为2°，锁定后能基本消除齿形间的啮合间隙，减小调角器总成前后的晃动 间隙，乘客倚靠在座椅靠背上时基本感觉不到靠背的前后晃动，使用体验更好；该非连续式 调角器装置适用性强，能方便快捷地安装在各种机动车辆的座椅上或者其它需要调节靠背 倾斜角度的座椅上。 附图说明 图1是本发明
