技术摘要：
本发明公开了一种用于制冷设备的泄压门封和制冷设备，用于制冷设备的泄压门封包括：相连的多个门封条，所述门封条具有内腔；泄压件，所述泄压件封装在所述内腔内且沿前后方向倾斜延伸，所述泄压件的第一端与所述门封条可转动地相连，所述泄压件的第二端与所述内腔的后  全部
背景技术：
相关技术中，为了解决大单门冰箱开门费力的问题，可以增加助力把手，在助力把 手的结构上进行优化设计来增大助力。然而，助力把手的助力大小和助力行程受助力结构 的限制，对助力结构的要求较高，导致助力把手的结构复杂、体积较大、安装要求复杂。 相对于门体和箱体之间的吸力，助力把手所能提供的助力较小，对解决开门费力 问题的影响不大。同时，门体和箱体之间的吸力随着内外压差的变化波动很大，助力结构很 难匹配这种波动。为了匹配冰箱内外压差波动，用户操作助力把手时需要施加不同的力，例 如需要扳、拉两个动作，造成用户体验较差。 或者，可以借助于排水管来平衡室内外的压差。然而，通过排水管来平衡内外压 差，由于路径长、压损大、反应时间长以及接水盘的水位变化，会引起排水管异音、平衡压差 能力失效等问题。
技术实现要素：

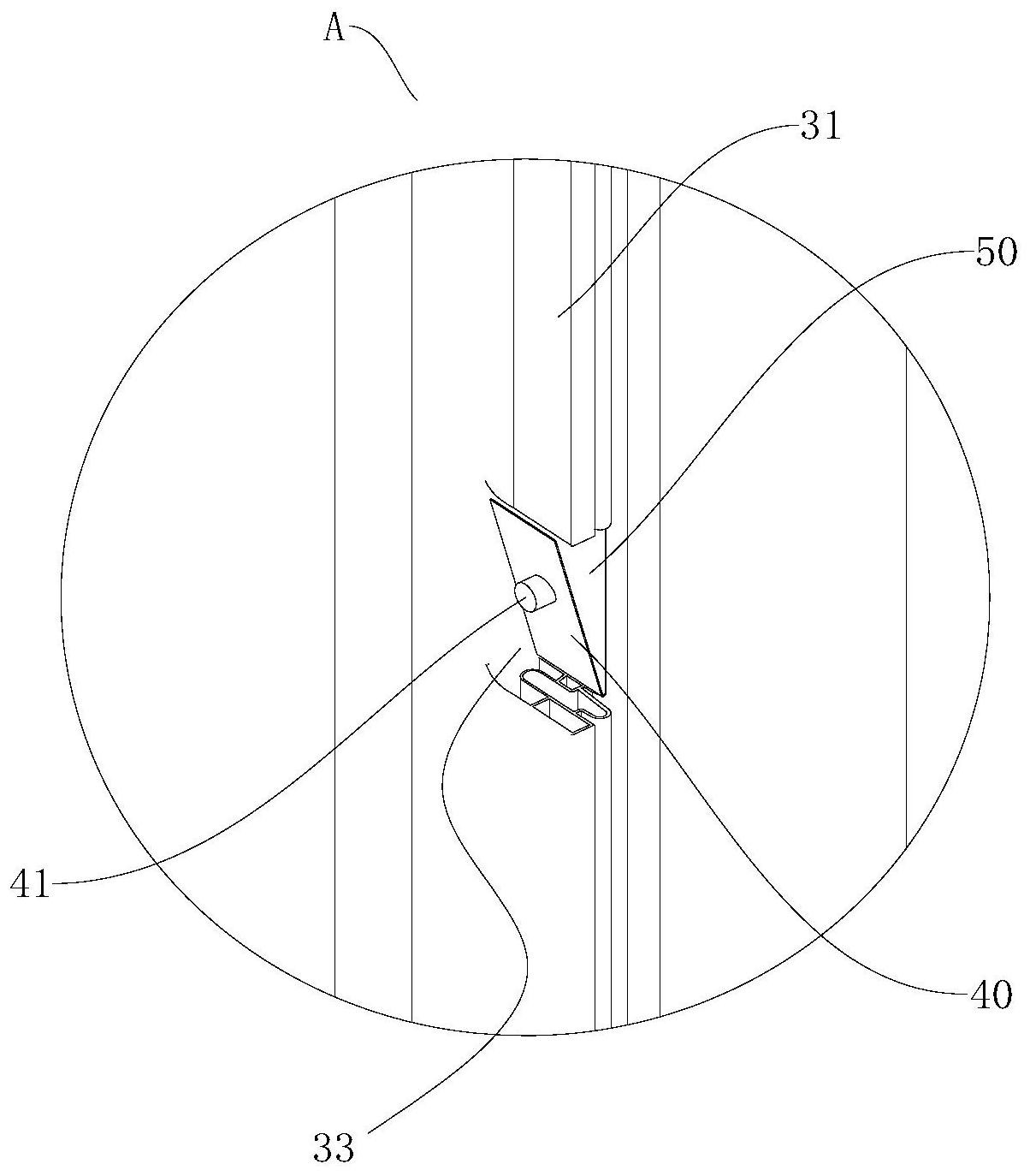

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种用 于制冷设备的泄压门封，所述用于制冷设备的泄压门封可以解决用户开门费力的问题，无 需用户附加多余动作，方便用户的使用，提升了用户的体验，并且，可以节约空间、简化结 构、降低成本，还可以避免排水管的倒吸、异音及反应慢等问题。 本发明还提出一种具有所述用于制冷设备的泄压门封的制冷设备。 根据本发明第一方面实施例的用于制冷设备的泄压门封，包括：相连的多个门封 条，所述门封条具有内腔；泄压件，所述泄压件封装在所述内腔内且沿前后方向倾斜延伸， 所述泄压件的第一端与所述门封条可转动地相连，所述泄压件的第二端与所述内腔的后壁 相连，所述泄压件上设有向后突出的定位柱，所述定位柱位于所述泄压件的第一端和第二 端之间且与所述内腔的后壁相抵。 根据本发明实施例的用于制冷设备的泄压门封，通过在门封条内设置泄压件，依 靠制冷设备的吸力使得泄压件发生转动，泄压件的第二端拉动门封条使其产生局部变形， 从而连通制冷设备的内外空间，达到泄压的目的。这样，可以平衡制冷设备内外的压差，从 开门费力的根源出发，解决了用户开门费力的问题，同时，可以转有害为有利，使得泄压件 可以根据压差来自动调节运动幅度，从而自动控制门封条局部变形的大小，无需用户附加 多余动作，方便用户的使用，提升了用户的体验；并且，泄压件与门封条集装成一体，可以节 约空间、简化结构，无需改变门体和箱体的结构和制造工艺，降低了成本；除此之外，制冷设 备内外气体的流通路径短，平衡压差反应快，压损小，可以避免排水管的倒吸、异音及反应 慢等问题。 3 CN 111550974 A 说　明　书 2/6 页 另外，根据本发明实施例的用于制冷设备的泄压门封还具有如下附加的技术特 征： 根据本发明的一些实施例，用于制冷设备的泄压门封还包括：定位件，所述定位件 封装在所述内腔内且位于所述泄压件的前侧，所述泄压件的第一端与所述定位件可转动地 相连。 在本发明的一些实施例中，所述泄压件与所述定位件由弹性件折弯而成且通过自 身的弹性变形实现所述泄压件的可转动。 在本发明的一些实施例中，所述定位件的延伸方向与所述门封条的延伸方向一 致。 在本发明的一些实施例中，所述泄压件的第二端与所述定位件之间的距离大于所 述定位柱与所述定位件之间的距离。 根据本发明的一些实施例，所述泄压件的第二端与所述定位柱的后表面在前后方 向上平齐。 根据本发明的一些实施例，所述门封条包括：第一封条和第二封条，所述第一封条 与所述第二封条相连，所述第一封条位于所述第二封条前侧且与所述第二封条共同限定出 所述内腔。 根据本发明的一些实施例，所述第一封条设有向后敞开的内槽，所述泄压件安装 在所述内槽内，所述第二封条的前壁的一部分构成所述内腔的后壁。 根据本发明的一些实施例，多个所述门封条围合成矩形框，每个所述门封条设有 所述泄压件。 根据本发明第二方面实施例的制冷设备，包括：根据本发明第一方面实施例所述 的用于制冷设备的泄压门封；门体和箱体，多个所述门封条安装在所述门体和所述箱体之 间。 根据本发明实施例的制冷设备，可以平衡制冷设备内外的压差，从开门费力的根 源出发，解决了用户开门费力的问题，同时，无需用户附加多余动作，方便用户的使用，提升 了用户的体验；并且，可以节约空间、简化结构，无需改变门体和箱体的结构和制造工艺，降 低了成本，还可以避免排水管的倒吸、异音及反应慢等问题。 本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变 得明显，或通过本发明的实践了解到。 附图说明 图1是根据本发明实施例的制冷设备的立体图； 图2是图1中圈示的A部的放大示意图； 图3是根据本发明实施例的用于制冷设备的泄压门封的局部示意图； 图4是根据本发明实施例的用于制冷设备的泄压门封的工作原理的示意图； 图5是根据本发明实施例的门封条的局部立体图； 图6是图5中圈示的B部的放大示意图。 附图标记： 制冷设备1、 4 CN 111550974 A 说　明　书 3/6 页 门体10、箱体20、 门封条30、第一封条31、第二封条32、内槽33、 泄压件40、定位柱41、定位件50。
