技术摘要：
本发明提供新材料加工上料用可与管材加工设备相配合的送料平台，属于管材加工技术领域，以解决现有的管材加工后表面处理的问题，包括固定机构；固定机构通过螺栓与加工设备相连接，且固定机构上通过螺栓固定支撑有一个调节机构，调节机构上安装有转动手柄；调节机构上  全部
背景技术：
管材就是用于做管件的材料。不同的管件要用不同的管材，管材的好坏直接决定 了管件的质量。管材是建筑工程必需的材料，常用的有给水管、排水管、煤气管、暖气管、电 线导管、雨水管等。在新材料管材加工时会通过上料机构送到加工设备中，在管材加工后， 钢管之间的焊接或者磨具加工后，表面会变得比较粗糙，加工后的管材会通过送料平台送 到打磨机构中进一步处理。 现有的比如专利号为CN201510675776.8的中国发明专利，该专利公开了一种与管 材加工设备相配合的送料平台，包括向上倾斜设置的上料段、驱动上料段的上段驱动装置、 与上料段相连接的中间段、驱动中间段的中段驱动装置、与中间段相铰接的出料装置以及 驱动出料装置转动的出料气缸。本送料平台包括可单独驱动的上料段、中间段、和出料段， 使其既可用于普通的连续送料，又可在需要打捆管材时，使出料装置上表面保持水平状态， 并分别控制上料段和中间段的工作状态，使得管材在中间段及出料装置上堆叠，从而便于 打捆操作。 基于对专利号的搜索，以结合现有技术中的不足发现： 现有的管材加工后，管材的表面会产生毛刺或者飞边，管材上的毛刺飞边容易相 互划伤表面，在使用中影响配合精度，因此需要将毛刺飞边进行去除；在管材放置后表面会 生锈，在钢管焊接过程中，钢管的表面上会有焊缝或者凸起，影响钢材正常使用，需要将管 材进一步进行打磨；在管材运输时，传送带只能将管材进行简单运输，管材被送到打磨机构 后，需要将管材固定进行打磨抛光，需要多次工序操作才能完成，操作比较复杂。 于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供新材料加工上料用可 与管材加工设备相配合的送料平台，以期达到更具有更加实用价值性的目的。
技术实现要素：

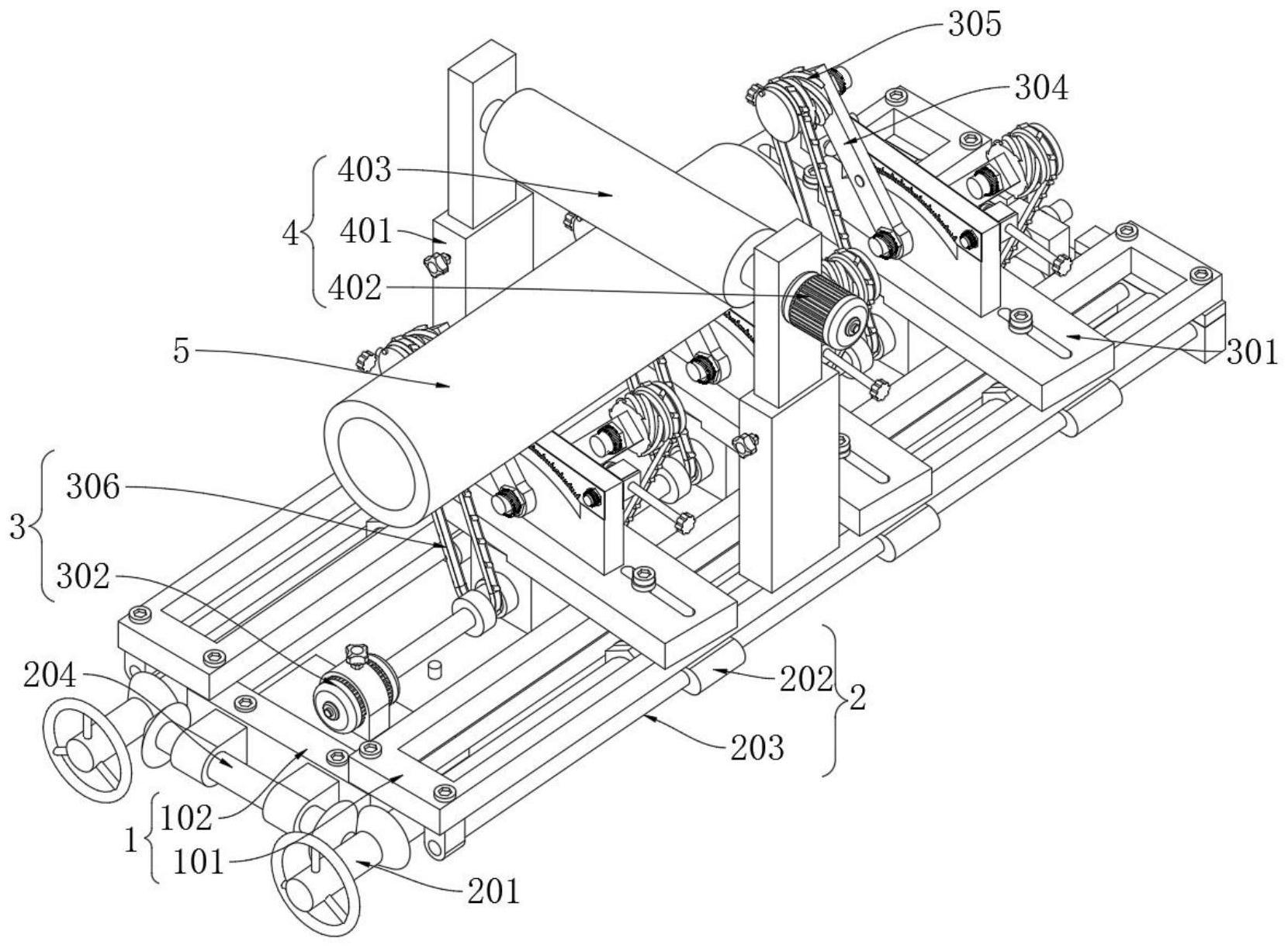

为了解决上述技术问题，本发明提供新材料加工上料用可与管材加工设备相配合 的送料平台，以解决现有的管材加工后，管材的表面会产生毛刺或者飞边，管材上的毛刺飞 边容易相互划伤表面，在使用中影响配合精度，因此需要将毛刺飞边进行去除；在管材放置 后表面会生锈，在钢管焊接过程中，钢管的表面上会有焊缝或者凸起，影响钢材正常使用， 需要将管材进一步进行打磨；在管材运输时，传送带只能将管材进行简单运输，管材被送到 打磨机构后，需要将管材固定进行打磨抛光，需要多次工序操作才能完成，操作比较复杂的 问题。 本发明用于新材料加工上料用可与管材加工设备相配合的送料平台的目的与功 效，由以下具体技术手段所达成： 4 CN 111604730 A 说　明　书 2/6 页 新材料加工上料用可与管材加工设备相配合的送料平台，包括固定机构；所述固 定机构通过螺栓与加工设备相连接，且固定机构上通过螺栓固定支撑有一个调节机构，调 节机构上安装有转动手柄；所述调节机构上通过螺栓固定有一个输送机构，且输送机构放 置在固定机构的上方位置；所述固定机构上通过螺栓固定有一个打磨机构，且输送机构上 安装有带轮，固定机构的底部开设有一组用于限位调节机构的矩形槽；所述打磨机构与输 送机构之间放置有一个管材，打磨机构上转动连接有一个调节高度后的固定螺栓。 进一步的，所述固定机构包括有回字形支撑底座和连接板，所述回字形支撑底座 上通过螺栓固定有两个不规则状的连接板，且连接板上开设有一个圆弧槽。 进一步的，所述调节机构包括有丝杠、螺母放置座、限位杆和连接杆，两个所述螺 母放置座局部通过螺栓固定在回字形支撑底座的底部，且螺母放置座上对称加工有两个圆 弧凸起，在凸起上开设有一个与限位杆相契合的通孔；所述螺母放置座上贯穿有一个丝杠， 且两个丝杠之间通过一个带有锥齿轮的连接杆相连接，丝杠上的锥齿轮安装方向相同。 进一步的，所述螺母放置座上开设有一个与连接螺母相契合的六角放置槽，且螺 母放置座转动连接有一个固定螺帽；所述限位杆通过连接座固定支撑在回字形支撑底座的 底部。 进一步的，所述输送机构包括有T形连接座、伺服电机A、转动轴、调节杆、滚轮、传 动带和连接块，所述T形连接座的底部加工有一个矩形凸起，且凸起上贯穿转动连接有一个 与转动轴，转动轴上固定有一个伺服电机A；所述伺服电机A通过支撑座与连接板相连接，且 连接板的底部安装有一个与连接板相连接的圆形转动块；所述T形连接座上贯穿有一个螺 纹杆，且螺纹杆上卡接有一个可以转动的矩形调节杆；所述调节杆上转动连接有一个滚轮， 且滚轮与转动轴之间通过传动带相连接；所述T形连接座上通过螺栓对称固定有两个安装 方便相反的连接块，且连接块上转动连接有一个螺纹杆。 进一步的，所述T形连接座上对称开设有两个腰圆孔，且腰圆孔的底部安装有一个 与固定螺栓相连接的轴承。 进一步的，所述滚轮上呈环形阵列状安装有一组螺旋状的摩擦凸起，且滚轮上开 设有一个与传动带相契合的凹槽，传动带与滚轮的顶端在同一水平线上；所述传动带上加 工有若干个均匀分布的摩擦块，且摩擦块向上倾斜20到30度。 进一步的，所述T形连接座上对称开设有两个扇形的凹槽，且凹槽上放置有一个刻 度尺；刻度尺上对称开设有两个方便与所述连接块螺栓相连接的通孔。 进一步的，所述打磨机构包括有伸缩杆、伺服电机B和打磨轮，两个所述伸缩杆均 通过螺栓固定在回字形支撑底座上，且伸缩杆上开设有一个用于连接打磨轮的通孔；所述 伸缩杆上通过支撑座固定有一个伺服电机B，且伺服电机B与打磨轮相连接，打磨轮横向安 装在两个伸缩杆之间。 与现有技术相比，本发明具有如下有益效果： 本发明改进了管材的输送结构，在回字形支撑底座上设置有固定连接的T形连接 座，在T形连接座上设置有通过传动带带动的滚轮，在滚轮上设置有螺旋状的摩擦凸起，在 传动带上设置有倾斜状态的凸起，传动带转动时带动滚轮同向转动，在滚轮与传动带转动 时通过摩擦块推动管材向前移动，摩擦块会形成一个螺旋推动状态，使得管材进行周向转 动，管材在打磨轮相接触时能够时打磨的范围更广些，管材转动着向前移动打磨效果较好 5 CN 111604730 A 说　明　书 3/6 页 些。 在T形连接座的连接块上设置有螺纹杆，转动连接块上的螺纹杆时，调节杆会在T 形连接座上进行角度摆动，从而使两个滚轮分别向外侧向外侧扩张，根据不同粗细的管材 调节滚轮的支撑角度，使用更加方便。 在回字形支撑底座的底部设置有通过锥齿轮相互连接的丝杠，在丝杠上设置有能 够平移的螺母放置座，将螺母放置座通过限位杆限位在平衡状态，在T形连接座上设置有腰 圆孔，将T形连接座通过腰圆孔与螺母放置座相连接，转动丝杠时，两个丝杠会向相反的方 向转动，从而使螺母放置座反方向平移，进而使螺母放置座带动T形连接座转动调节支撑角 度，在调节多个T形连接座角度时较方便些。 在回字形支撑底座上设置有连接板，在连接板上设置有与T形连接座摆动幅度相 同的圆弧孔，在伺服电机A上设置有与圆弧孔相契合的滑动块，将伺服电机A与T形连接座上 的转动轴相连接，在T形连接座转动时伺服电机A也会跟着转动，传动摩擦力基本不变，能够 对传动带进行保护。 附图说明 图1是本发明的整体第一视角轴视结构示意图。 图2是本发明图1的俯视结构示意图。 图3是本发明图1的第二视角轴视结构示意图。 图4是本发明图1的第三视角轴视结构示意图。 图5是本发明图1的局部轴视结构示意图。 图6是本发明图5的局部轴视结构示意图。 图7是本发明图6的第二视角轴视结构示意图。 图8是本发明的输送机构轴视结构示意图。 图9是本发明图8的第二视角轴视结构示意图。 图10是本发明图8的局部拆分轴视结构示意图。 图11是本发明图10的第二视角轴视结构示意图。 图12是本发明的连接板与转动轴轴视结构示意图。 图13是本发明图12的第二视角轴视结构示意图。 图14是本发明的螺母放置座局部拆分轴视结构示意图。 图中，部件名称与附图编号的对应关系为： 1、固定机构；101、回字形支撑底座；102、连接板；2、调节机构；201、丝杠；202、螺母 放置座；203、限位杆；204、连接杆；3、输送机构；301、T形连接座；302、伺服电机A；303、转动 轴；304、调节杆；305、滚轮；306、传动带；307、连接块；4、打磨机构；401、伸缩杆；402、伺服电 机B；403、打磨轮；5、管材。
