技术摘要：
公开了一种电子装置及其对象测量方法。根据实施例，一种电子装置包括显示器、存储器以及可操作地连接到显示器和存储器的处理器。存储器存储指令，其中，所述指令使处理器进行以下操作：在对象的第一方向上产生第一深度信息；基于第一深度信息产生对象的第一点云；产生  全部
背景技术：
使用增强现实技术，可将3维虚拟图像叠加在由相机捕捉的现实世界背景图像上， 并且可将组合图像提供给用户。诸如智能电话的便携式电子装置(在下文中，被称为“电子 装置”)可被设计为基于增强现实技术向用户提供各种类型的内容。 增强现实技术的示例性应用是使用虚拟图像来提供关于现实世界对象的信息。关 于现实世界对象的一种这样类型的信息是对象的尺寸。例如，用户可使用能够拍摄杯子的 图像、从所述图像测量杯子的尺寸并显示用于包装杯子的盒子的尺寸信息的电子装置来获 取关于所述盒子的尺寸信息。
技术实现要素：

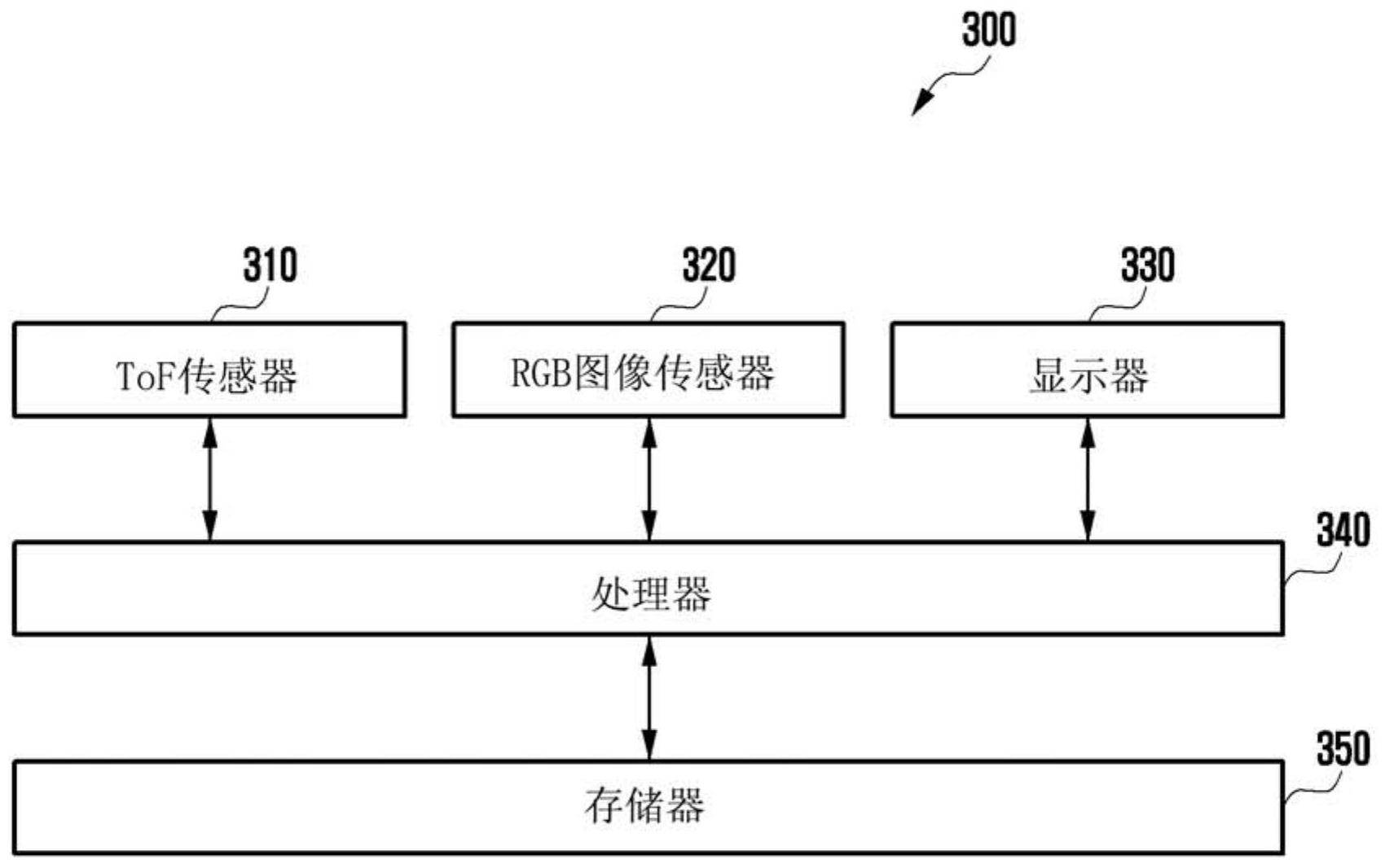

传统上，可通过测量用户在捕捉的现实世界图像上指定的点之间的距离来实现对 象尺寸测量。例如，当电子装置显示来自其相机的预览图像时，用户可依次选择对象的顶部 端点和底部端点以测量两个选择的点之间的距离。然后可基于测量结果确定对象的尺寸。 另外的方面将在下面的描述中被部分地阐述，并且部分将从描述中显而易见，或 者可通过本实施例的实践而获知。 根据公开的实施例，一种电子装置包括显示器、存储器以及可操作地连接到显示 器和存储器的处理器。存储器存储指令，其中，所述指令在由处理器执行时使处理器进行以 下操作：在对象的第一方向上产生第一深度信息；基于第一深度信息产生对象的第一点云； 产生包含第一点云的一个或更多个点的第一边界框；在对象的第二方向上产生第二深度信 息，其中，第二方向不同于第一方向；基于第二深度信息产生对象的第二点云；产生包含第 二点云的一个或更多个点的第二边界框；通过将第一边界框和第二边界框进行组合来产生 第三边界框；并且在显示器上显示第三边界框。 根据公开的实施例，一种电子装置的对象测量方法包括：在对象的第一方向上产 生第一深度信息；基于第一深度信息产生对象的第一点云；产生包含第一点云的一个或更 多个点的第一边界框；在对象的第二方向上产生第二深度信息，其中，第二方向不同于第一 方向；基于第二深度信息产生对象的第二点云；产生包含第二点云的一个或更多个点的第 二边界框；通过将第一边界框和第二边界框进行组合来产生第三边界框；并且显示第三边 界框。 附图说明 在附图中，相同或相似的参考标号可用于相同或相似的组件。 根据下面结合附图进行的描述，本公开的特定实施例的以上和其它方面、特征和 4 CN 111598933 A 说　明　书 2/17 页 优点将更加明显，其中： 图1是示出根据公开的实施例的网络环境中的电子装置的配置的框图； 图2是示出根据公开的实施例的电子装置和对象的示图； 图3是示出根据公开的实施例的电子装置的框图； 图4是示出根据公开的实施例的电子装置的用于产生对象的3维坐标的硬件和软 件的框图； 图5是示出根据公开的实施例的用于解释电子装置引导对将被测量的对象的瞄准 的过程的示例性屏幕显示的示图； 图6是示出根据公开的实施例的用于解释电子装置产生对象的点云的过程的示例 性屏幕显示的示图； 图7A和图7B是示出根据公开的实施例的用于解释电子装置从点云去除参考表面 的过程的示例性屏幕显示的示图； 图8是示出根据公开的实施例的用于解释电子装置产生3维边界框的过程的示例 性屏幕显示的示图； 图9A至图9D是示出根据公开的实施例的用于解释电子装置显示与对象测量有关 的引导信息的过程的示例性屏幕显示的示图； 图10是示出根据公开实施例的用于解释由电子装置产生的对象的点云的示例性 屏幕显示的示图； 图11是示出根据公开的实施例的用于解释电子装置产生针对对象的两个边界框 的过程的示例性屏幕显示的示图； 图12是示出根据公开的实施例的用于解释电子装置更新边界框的过程的示例性 屏幕显示的示图； 图13A和图13B是示出根据公开的实施例的用于解释电子装置产生2维对象的边界 框的过程的示例性屏幕显示的示图；以及 图14是示出根据公开的实施例的电子装置的对象测量方法的流程图。
