技术摘要：
本发明公开了一种节能环保型建筑垃圾再分类筛选装置及处理方法，其中分离室、破碎仓、除铁通道和次级破碎仓依次设置在装置壳体内，分离气缸左端连接有分离滑板，分离滑板可将分离室内的漂浮垃圾从中间分隔板上方推入到中间分隔板右侧，破碎仓的破碎轮通过破碎轮轴安装  全部
背景技术：
建筑垃圾是指建设、施工单位或个人对各类建筑物、构筑物新建或拆除过程中所 产生得渣土、泡沫塑料、铁质碎片。目前，大部分建筑垃圾未经任何处理，便被施工单位运往 郊外或乡村，露天堆放或填埋，耗用大量的征用土地费、垃圾清运费等建设经费，同时，清运 和堆放过程中的遗撒和粉尘、灰砂飞扬等问题又造成了严重的环境污染。
技术实现要素：

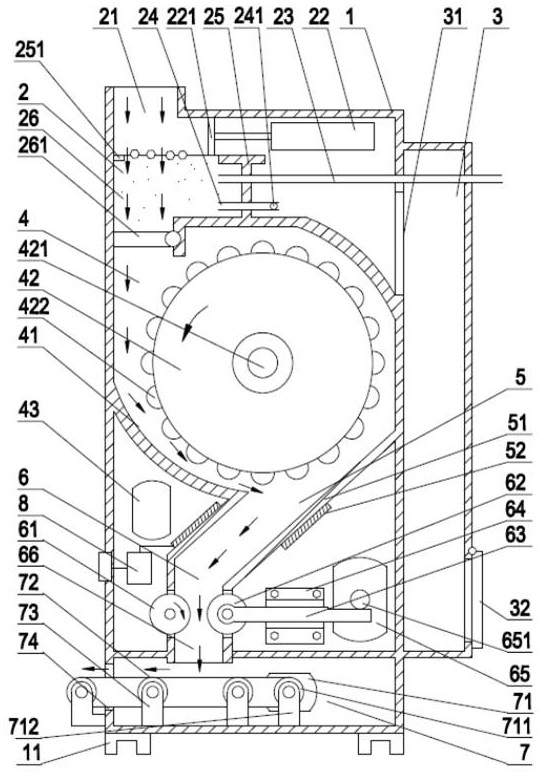

本发明要解决的技术问题，是提供一种节能环保型建筑垃圾再分类筛选装置及处 理方法，能够解决现有技术中所存在的上述问题。 为达到上述目的，本发明的技术方案是这样实现的： 一种节能环保型建筑垃圾再分类筛选装置，它包括装置壳体、通道、出料通道以及依次 设置在所述装置壳体内的分离室、破碎仓、除铁通道和次级破碎仓，所述装置壳体右侧壁上 部开设有排污口一，所述分离室顶部左侧设有入料口、上部右侧设有分离气缸、左侧壁上安 装有水位传感器、下部设置有中间分隔板、底部左侧设置有下料通道，所述分离气缸左端连 接有分离滑板，所述中间分隔板上贯穿固连有注水管和排水管，所述排水管上设有排水阀 门，所述水位传感器与所述中间分隔板的上平面平行，所述分离滑板可将所述分离室内的 漂浮垃圾从所述中间分隔板上方推入到所述中间分隔板右侧，所述下料通道上设有下料阀 门，所述通道固连在所述装置壳体的右侧，所述通道右侧壁底部开设有排污口二，所述破碎 仓包括破碎仓壁和设置在所述破碎仓壁内的破碎轮，所述下料通道与所述破碎仓壁上部相 连通，所述破碎轮通过破碎轮轴安装于所述装置壳体内部且可在所述装置壳体上旋转，所 述破碎轮外部设有破碎凸起，所述除铁通道包括斜面通道和覆设在所述斜面通道外壁的电 磁铁，所述破碎仓壁底部与所述斜面通道相连通，所述次级破碎仓顶部设置有次级破碎仓 进料口、内部左侧设置有次级破碎轮、内部右侧设置有从动转轮、底部设置有次级破碎仓出 料口，所述次级破碎仓进料口与所述斜面通道相连通，所述次级破碎轮通过次级破碎轮轴 安装于所述装置壳体内部且可在所述装置壳体上旋转，所述从动转轮通过连接轴一和连接 轴二分别与从动轮架的支架一和支架二连接，所述从动转轮可在所述从动轮架上旋转，所 述从动轮架右侧设有滑杆一和滑杆二，所述滑杆一和所述滑杆二上分别设有滑杆一齿条和 滑杆二齿条，所述从动轮架通过固定座安装于所述装置壳体内且所述固定座上开设有滑移 孔，所述滑杆一和所述滑杆二可在所述滑移孔内滑动，所述次级破碎仓外部右侧设置有滑 移驱动电机，所述滑移驱动电机驱动两个滑移驱动齿轮转动，两个所述滑移驱动齿轮分别 与所述滑杆一齿条和所述滑杆二齿条配合，所述次级破碎仓出料口下方设有所述出料通 道，所述出料通道内设有出料电机、皮带轮、传送带和若干组对所述传送带进行支撑的传动 4 CN 111570060 A 说　明　书 2/6 页 支撑轮，所述出料电机驱动所述皮带轮，所述皮带轮外侧设有传送带，所述出料通道左侧设 置有出口。 作为限定，所述皮带轮两侧通过支架与所述装置壳体相连且所述皮带轮可在所述 支架上旋转。 作为另一种限定，所述分离滑板的底面与所述中间分隔板的上平面平行。 作为另一种限定，所述装置壳体后部设有用于内部装置维修保养的维修口一和维 修口二。 作为另一种限定，所述装置壳体底部对称安装有若干组支撑座。 作为另一种限定，它还包括控制单元，所述控制单元与所述分离气缸、所述排水阀 门、所述下料阀门、所述滑移驱动电机和所述出料电机连接，以对所述分离气缸、所述排水 阀门、所述下料阀门、所述滑移驱动电机和所述出料电机进行控制。 作为限定，所述控制单元上设有控制面板，以进行操作参数的设定。 作为另一种限定，所述破碎仓还包括驱动电机，所述破碎轮轴穿过所述装置壳体 后安装有破碎从动轮，所述破碎从动轮通过破碎皮带与驱动轮连接，所述驱动电机驱动所 述驱动轮转动，所述次级破碎轮轴穿过所述装置壳体后安装有次级破碎轮从动轮，所述次 级破碎轮从动轮通过次级破碎皮带与所述驱动轮连接。 一种节能环保型建筑垃圾分类筛选处理方法，应用所述的节能环保型建筑垃圾再 分类筛选装置，所述处理方法包括以下步骤： S1、压碎模式：首先设定破碎粒度，通过滑移驱动电机驱动两个分别与滑杆一齿条和滑 杆二齿条配合的滑移驱动齿轮，可驱动从动轮架和从动转轮左右横向运动，进而调节破碎 轮与从动转轮之间的距离；然后，从入料口注入废料，并通过注水管注水，水位传感器检测 到水面与中间分隔板上表面平行时，停止注水，分离气缸推动分离滑板向左运动后到达分 离室左侧壁位置后，拉动分离滑板向右运动，可将漂浮垃圾从中间分隔板上方推入到中间 分隔板右侧，并从排污口一流入到通道内，后开启排水阀门，将水从分离室内排出，并通过 排污口一流入通道内；再开启下料阀门，物料落入破碎仓内，驱动电机驱动破碎轮转动，物 料在破碎轮与破碎仓壁之间进行挤压破碎；使电磁铁通电，物料初步破碎后流经斜面通道 时铁屑吸附在斜面通道的内壁上，而后物料流经破碎轮与从动转轮之间进行二次破碎后从 次级破碎仓出料口流入到传送带上，最终从出口流出； S2、除铁模式：使电磁铁断电，吸附在斜面通道内壁上的铁屑在重力作用下滑落，并从 次级破碎仓出料口滑到传送带，而后传送带将铁屑排出。 本发明由于采用了上述的设计，其与现有技术相比，所取得的技术进步在于： （1）本发明的节能环保型建筑垃圾再分类筛选装置通过设置次级破碎轮、从动转轮、滑 移驱动电机和从动轮架，可通过滑移驱动电机驱动从动轮架和从动转轮左右横向运动，进 而调节破碎轮与从动转轮之间的距离，实现不同破碎程度的调节，可满足不同的使用需求； （2）本发明的节能环保型建筑垃圾再分类筛选装置通过设置驱动电机、破碎从动轮、破 碎皮带、次级破碎轮从动轮、次级破碎皮带和驱动轮，能够通过一个电机驱动实现初级破碎 及次级破碎，节约电能，更加环保； （3）本发明的节能环保型建筑垃圾再分类筛选装置在使用时，首先设定破碎粒度，通过 滑移驱动电机驱动两个分别与滑杆一齿条和滑杆二齿条配合的滑移驱动齿轮，可驱动从动 5 CN 111570060 A 说　明　书 3/6 页 轮架和从动转轮左右横向运动，进而调节破碎轮与从动转轮之间的距离；然后，从入料口注 入废料，并通过注水管注水，水位传感器检测到水面与中间分隔板上表面平行时，停止注 水，分离气缸推动分离滑板向左运动后到达分离室左侧壁位置后，拉动分离滑板向右运动， 可将漂浮垃圾从中间分隔板上方推入到中间分隔板右侧，并从排污口一流入到通道内，后 开启排水阀门，将水从分离室内排出，并通过排污口一流入通道内；再开启下料阀门，物料 落入破碎仓内，驱动电机驱动破碎轮转动，物料在破碎轮与破碎仓壁之间进行挤压破碎；使 电磁铁通电，物料初步破碎后流经斜面通道时铁屑吸附在斜面通道的内壁上，而后物料流 经破碎轮与从动转轮之间进行二次破碎后从次级破碎仓出料口流入到传送带上，最终从出 口流出； （4）本发明的节能环保型建筑垃圾再分类筛选装置在需要对斜面通道内壁上的铁屑进 行清除时，使电磁铁断电，吸附在斜面通道内壁上的铁屑在重力作用下滑落，并从次级破碎 仓出料口滑到传送带，而后传送带将铁屑排出，操作简单，使用方便。 综上，本发明通过设置分离室、破碎仓、除铁通道和次级破碎仓，能够有效的对建 筑垃圾进行分类筛选用于回收利用，且能够实现不同破碎程度的调节，整体结构紧凑、设计 合理。本发明适合在建筑垃圾处理中广泛应用。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。 图1为本发明实施例1中所述的节能环保型建筑垃圾再分类筛选装置的结构示意 图； 图2为本发明实施例1中所述的装置壳体后部的结构示意图； 图3为本发明实施例1中所述的从动轮架的结构示意图。 图中：1、装置壳体；11、支撑座；12、维修口一；13、维修口二；2、分离室；21、入料口； 22、分离气缸；221、分离滑板；23、注水管；24、排水管；241、排水阀门；25、中间分隔板；251、 水位传感器；26、下料通道；261、下料阀门；3、通道；31、排污口一；32、排污口二；4、破碎仓； 41、破碎仓壁；42、破碎轮；421、破碎轮轴；422、破碎凸起；423、破碎从动轮；424、破碎皮带； 43、驱动电机；431、驱动轮；5、除铁通道；51、斜面通道；52、电磁铁；6、次级破碎仓；61、次级 破碎轮；611、次级破碎轮轴；612、次级破碎从动轮；613、次级破碎皮带；62、从动转轮；621、 连接轴一；622、连接轴二；63、从动轮架；631、支架一；632、支架二；633、滑杆一；6331、滑杆 一齿条；634、滑杆二；6341、滑杆二齿条；64、固定座；641、滑移孔；65、滑移驱动电机；651、滑 移驱动齿轮；66、次级破碎仓出料口；7、出料通道；71、出料电机；711、皮带轮；712、支架；72、 传送带；73、传动支撑轮；74、出口；8、控制单元；81、控制面板。
