技术摘要：

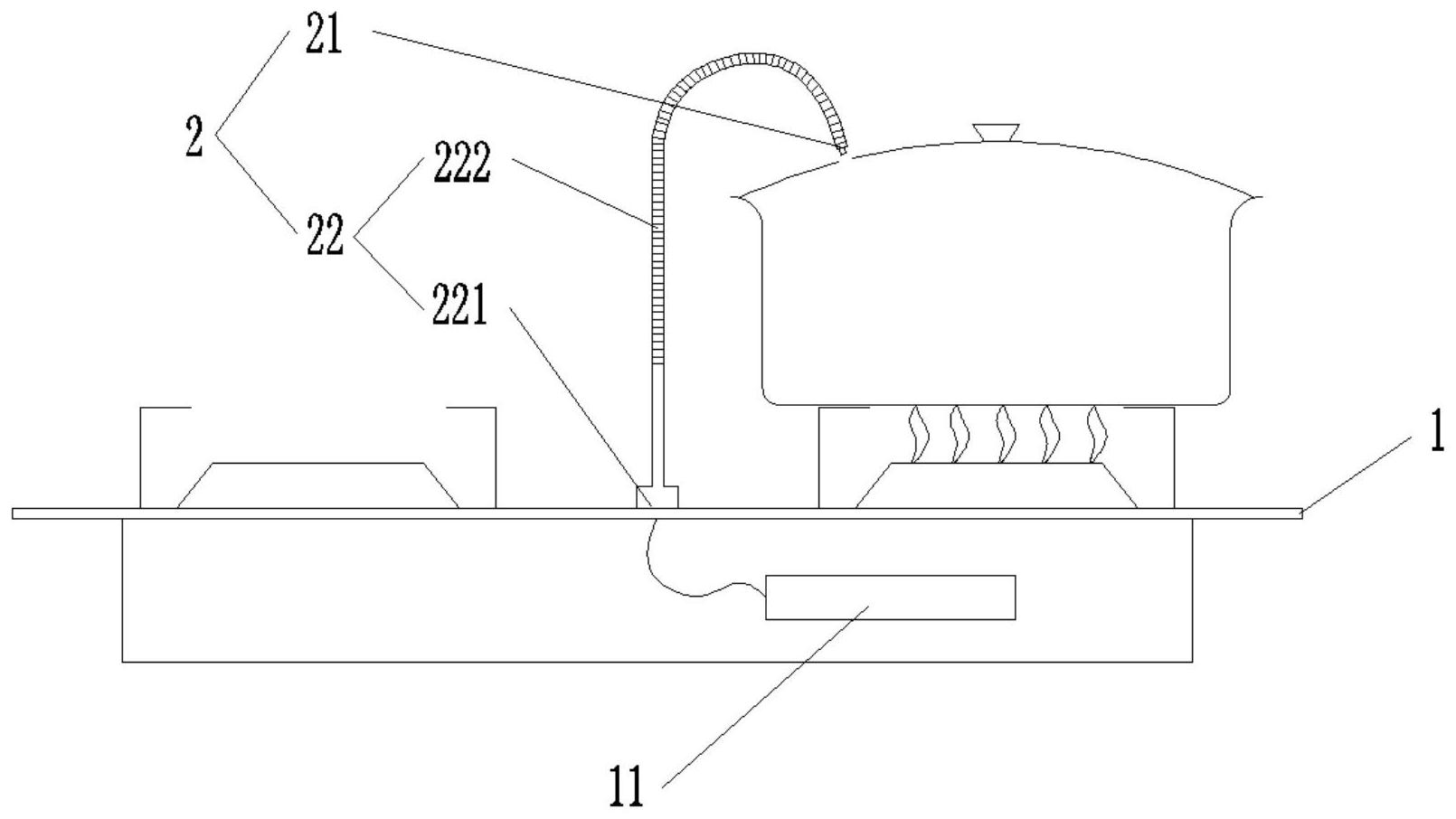

本发明公开了一种带防溢功能的灶具及防溢控制方法，该灶具包括灶具本体和溢锅检测单元；灶具本体上设有控制器和流量控制阀；溢锅检测单元包括感温机构和连接机构，感温机构用于不接触的采集置于灶具本体上的锅具排气孔中排出的气体温度，连接机构用于固定感温机构并进  全部
背景技术：
随着灶具功能越来越智能化，自动烹饪功能也越来越多。传统的烹饪煮稀饭，煲汤 耗费时间，迫切需要全程智能控制的解决方案。目前的全程智能控制灶具通过设置定时器、 锅底温度传感器来解决溢锅问题，但是锅底传感器只能采集锅具底部的温度，而锅具底部 的温度与锅具内部食物之间的温度存在误差，从而造成溢锅信号无法准确地被检测到并被 传递。所以现有的智能灶具仍因无法解决溢锅的难题，始终无法完美胜任此类烹饪工作。
技术实现要素：
有鉴于此，本发明的目的是提供一种带防溢功能的灶具，通过在灶具或锅具上可 拆卸设置能够不接触的采集锅具排气孔的气体温度的感温机构，实现可靠检测，延时极小， 解决了现有溢锅信号无法准确被检测及传递的问题。 本发明的另一个目的是提供一种应用于上述灶具的防溢控制方法，通过实时采集 锅具排气孔的气体温度并与预设溢出温度值进行比较来确定是否溢锅，有效解决了溢锅问 题。 本发明所采用的技术方案是，一种带防溢功能的灶具，包括灶具本体和溢锅检测 单元； 所述灶具本体上设置有控制器和流量控制阀，所述控制器与所述流量控制阀的控 制单元电性连接，用于控制流量控制阀调整燃气流量； 所述溢锅检测单元包括感温机构和连接机构，所述感温机构用于不接触的采集置 于所述灶具本体上的锅具排气孔中排出的气体温度，所述连接机构用于将所述感温机构与 所述灶具本体或置于其上的锅具连接并进行位置调节，所述感温机构与所述控制器有线或 无线连接。 优选地，还包括用于实现所述感温机构与所述控制器无线连接的无线单元，所述 无线单元包括两个互相配合通讯的无线收发模块，一个所述无线收发模块与所述控制器电 性连接，另一个所述无线收发模块设置于所述溢锅检测单元上，并与所述感温机构电性连 接。 优选地，所述无线收发模块采用2.4G无线收发模块或者RFID读写模块。 优选地，所述连接机构与所述灶具本体可拆卸连接，所述感温机构与所述控制器 通过双线插头方式电性连接。 优选地，所述连接机构包括固定组件和调节组件，所述固定组件与所述灶具本体 或置于其上的锅具可拆卸连接，用于固定所述感温机构，所述调节组件设置于所述固定组 件上，且与所述感温机构连接，用于调节感温机构的测温位置。 优选地，所述调节组件为金属软管。 4 CN 111713974 A 说　明　书 2/7 页 优选地，所述固定组件上可拆卸设置用于防污的弹性帽盖；所述灶具本体上设置 有用于安装所述固定组件的安装孔，所述安装孔上可拆卸设置有用于防污的防尘塞。 本发明还提供基于上述带防溢功能的灶具的防溢控制方法，包括以下步骤： S1，预置溢出温度值； S2，通过所述感温机构采集置于所述灶具本体上的锅具排气孔中排出的气体温度 值； S3，所述控制器根据所述采集的气体温度值与所述预设溢出温度值的比较关系确 定锅具是否溢锅，并且根据所述锅具是否溢锅控制所述流量控制阀。 优选地，所述S3中，所述控制器根据所述采集的气体温度值与所述预设溢出温度 值的比较关系确定锅具是否溢锅，具体为： 如果所述采集的气体温度值大于或者等于所述预设溢出温度值，确定锅具即将溢 锅；如果所述采集的气体温度值小于所述预设溢出温度值，确定锅具没有溢锅。 优选地，所述S3中，根据所述锅具是否溢锅控制所述流量控制阀，具体为： 当确定锅具即将溢锅时，所述控制器控制所述流量控制阀调小燃气流量；当确定 锅具没有溢锅时，所述控制器控制所述流量控制阀保持当前的燃气流量，并持续进行温度 采集及溢锅判断。 优选地，所述S1中还包括预置定时器时间。 优选地，该防溢控制方法还包括以下步骤： S4，到达所述预置定时时间，关闭所述灶具本体结束烹饪或者进入保温模式。 本发明的有益效果是：本发明通过在灶具或锅具上可拆卸设置能够不接触的采集 锅具排气孔的气体温度的感温机构，实现可靠检测，且该结构简单易于实现，有效解决了现 有溢锅信号无法准确被检测及传递的问题；同时本发明的控制器根据实时采集锅具排气孔 的气体温度与预设溢出温度值的比较关系来确定是否溢锅，并根据是否溢锅控制流量控制 阀，延时极小，有效解决了溢锅问题。 附图说明 图1为本发明实施例1提供的一种带防溢功能的灶具的结构示意图； 图2为本发明实施例1提供的一种带防溢功能的灶具中溢锅检测单元、无线单元、 控制器和流量控制阀的电连接关系图； 图3为本发明实施例2提供的一种防溢控制方法的方法流程图； 图4为本发明实施例2提供的一种防溢控制方法具体的方法流程图； 图5为本发明实施例2提供的一种防溢控制方法优化后的方法流程图。 图中：1、灶具本体；11、控制器；12、流量控制阀；2、溢锅检测单元；21、感温机构； 22、连接机构；221、固定组件；222、调节组件；3、无线单元。
