技术摘要：

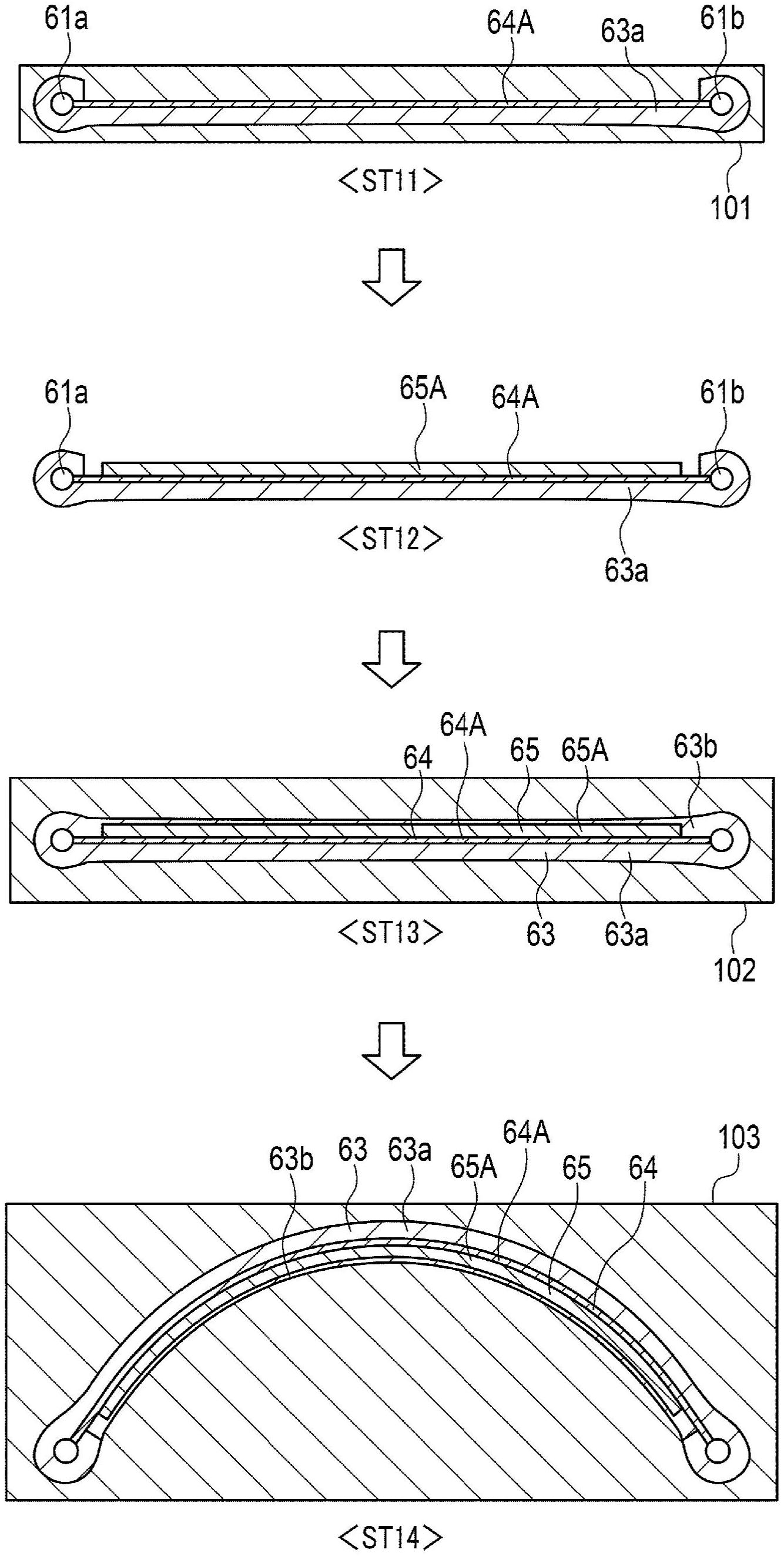

本发明提供一种能够提高血压的测量精度的带、血压测量装置以及带的制造方法。带4具有：第一带部61，具有：覆盖层63，由树脂材料构成；以及第一嵌入层64，配置在所述覆盖层63内，由拉伸强度比所述树脂材料的拉伸强度高的高张力材料构成，所述第一带部具有沿着生物体的周  全部
背景技术：
近年来，用于血压的测量的血压测量装置不仅在医疗设备中，在家庭内也被用作 确认健康状态的装置。 例如，血压测量装置具有装置主体、带、套环、袖带结构体、流体回路。 装置主体例如构成流体的流路，并且具有供给流体的泵、检测压力的压力传感器。 带例如具有向装置主体的一方延伸的第一带、向装置主体的另一方延伸的第二带。第一带 例如通过树脂材料由带状的构件构成，在端部具有带扣。第二带例如通过树脂材料构成为 带状，具有与第一带的带扣卡合的孔部。套环例如由树脂材料构成，形成为规定的弯曲形 状。袖带结构体具有构成为袋状的按压袖带以及传感袖带，沿着生物体卷绕。袖带结构体的 内部空间与装置主体的流路连接。
技术实现要素：
血压测量装置例如在带、套环、袖带卷绕于生物体的上臂或手腕等的状态下，使袖 带膨胀以及收缩，利用设置于装置主体的压力传感器检测袖带的压力，从而检测动脉壁的 振动来测量血压(例如，日本特开2017-121479号公报)。 一般而言，在血压装置中，通过袖带结构体膨胀，会施加在手腕等生物体的周向上 拉伸带的力。若带在周向上伸长，则影响血压的测量精度。 因此，本发明的目的在于，提供一种能够提高血压的测量精度的带、血压测量装 置、以及带制造方法。 根据一方式，提供一种带，该带具有：第一带部，具有：覆盖层，由树脂材料构成；以 及第一嵌入层，配置在所述覆盖层内，由拉伸强度比所述树脂材料的拉伸强度高的高张力 材料构成，所述第一带部具有沿着生物体的周向的弯曲形状；以及第二带部，与所述第一带 部连接。 根据该方式，通过在覆盖层内配置高张力材料，能够形成在施加周向的外力时难 以伸长的结构。另外，通过形成为弯曲形状，卷绕于生物体佩戴时的操作性良好。 在此，高张力材料例如是由拉伸强度高的材料构成的构件。高张力材料例如为树 脂材料，可列举高强力聚芳酯纤维、液晶聚合物、PET树脂、PEN树脂等。 在上述一方式的带中，所述第一带部还具有第二嵌入层，所述第二嵌入层配置在 所述覆盖层内，由热塑性树脂构成，所述覆盖层由热固性树脂构成，所述高张力材料的在所 述生物体的周向上的拉伸强度比构成所述覆盖层的所述热固性树脂高。 根据该方式，通过加热使在相同温度下覆盖层和嵌入层的特性不同，能够形成容 易弯曲的结构。 在上述一方式的带中，所述高张力材料包括高强力聚芳酯纤维(vectran纤维[注 3 CN 111601547 A 说　明　书 2/14 页 册商标])、液晶聚合物、PET树脂、以及PEN树脂中的至少任一个。 根据该方式，通过形成包括高强力聚芳酯纤维、液晶聚合物、PET树脂、以及PEN树 脂中的至少任一个的结构，能够确保拉伸强度，并且，与由覆盖层的材料构成带整体的情况 相比，能够得到轻量且薄型的带。 在上述一方式的带中，所述高张力材料构成为网眼状。 根据该方式，形成利用覆盖层覆盖网眼状的高张力材料的结构，能够提高覆盖层 与高张力材料的接合性，因此，能够形成高张力材料与树脂层难以剥离的结构。 根据一方式，提供一种血压测量装置，该血压测量装置具有：所述带；套环，配置在 所述带的生物体侧，具有沿着所述生物体的弯曲形状；袋状的袖带，配置在所述套环的一 侧，卷绕于生物体，通过被向内部空间供给流体而膨胀；供给装置，安装于所述带，构成与所 述袖带的所述内部空间连接的流路，向所述袖带供给所述流体。 在此，流体包括液体以及空气。袖带是指，在测量血压时卷绕于生物体的上臂、手 腕等，通过被供给流体而膨胀的构件，例如，包括设置于在手腕测量血压的血压测量装置的 按压袖带、传感袖带、设置于在上臂测量血压的血压测量装置的袖带。另外，这里的袖带也 可以是构成按压袖带的空气袋等袋状结构体。另外，这里的袖带也可以是构成按压袖带的 空气袋等袋状结构体。另外，在此，供给装置是包括泵、流路的血压测量装置的装置主体。 根据该方式，设置于血压测量装置的带即使在因袖带的膨胀而施加在生物体的周 向上对带拉伸的应力的情况下，也能够抑制带的伸长，因此，能够维持高的测量精度。 根据一方式，提供一种带的制造方法，该带的制造方法具有：预成形件形成工序， 通过嵌件成型形成带状的预成形件，所述预成形件在由热固性树脂构成的覆盖层的内部配 置有由拉伸强度比所述热固性树脂的拉伸强度高的高张力材料构成的第一嵌入件；以及弯 曲工序，使所述预成形件弯曲。 根据该方式，在以简单的形状成型后，容易弯曲成所需的形状，因此，能够使成型 处理、模的结构简单化。 在上述一方式的带的制造方法中，所述预成形件形成工序具有如下工序：在所述 第一嵌入件以及由热塑性树脂构成的第二嵌入件的周围配置构成所述覆盖层的热固性树 脂材料，通过加热使所述热固性树脂硬化，并且使所述第二嵌入件软化，从而对所述预成形 件嵌件成型，所述弯曲工序具有硬化工序，在硬化工序中，使所述预成形件弯曲，以比所述 嵌件成型时的温度低的温度使所述第二嵌入件硬化。 根据该方式，通过调整嵌件成型时的温度和冷却时的温度，容易弯曲成所需的形 状，因此，弯曲处理变得容易。 本发明能够提供一种能够提高血压的测量精度的带、血压测量装置以及带的制造 方法。 附图说明 图1是表示本发明的第一实施方式的血压测量装置的结构的立体图。 图2是表示同一血压测量装置的结构的立体图。 图3是表示同一血压测量装置的结构的分解图。 图4是表示同一血压测量装置的结构的框图。 4 CN 111601547 A 说　明　书 3/14 页 图5是表示同一血压测量装置的第一带的结构的立体图。 图6是表示同一第一带的结构的剖视图。 图7是表示同一血压测量装置的带的制造方法的说明图。 图8是表示同一血压测量装置的带的预成形件的结构的立体图。 图9是表示同一血压测量装置的第二带的结构的剖视图。 图10是表示同一血压测量装置的其他结构的立体图。 图11是表示同一血压测量装置的装置主体的结构的立体图。 图12是表示同一装置主体的内部的结构的俯视图。 图13是表示同一装置主体的内部的结构的俯视图。 图14是表示同一血压测量装置的袖带结构体的结构的俯视图。 图15是表示同一血压测量装置的套环以及袖带结构体的结构的剖视图。 图16是表示同一套环以及袖带结构体的结构的剖视图。 图17是示意性地表示同一袖带结构体的按压袖带的膨胀时的结构的说明图。 图18是示意性地表示同一袖带结构体的按压袖带的膨胀时的结构的剖视图。 图19是表示同一血压测量装置的使用的一例的流程图。 图20是表示将同一血压测量装置佩戴于手腕的一例的立体图。 图21是表示将同一血压测量装置佩戴于手腕的一例的立体图。 图22是表示将同一血压测量装置佩戴于手腕的一例的立体图。
