技术摘要：

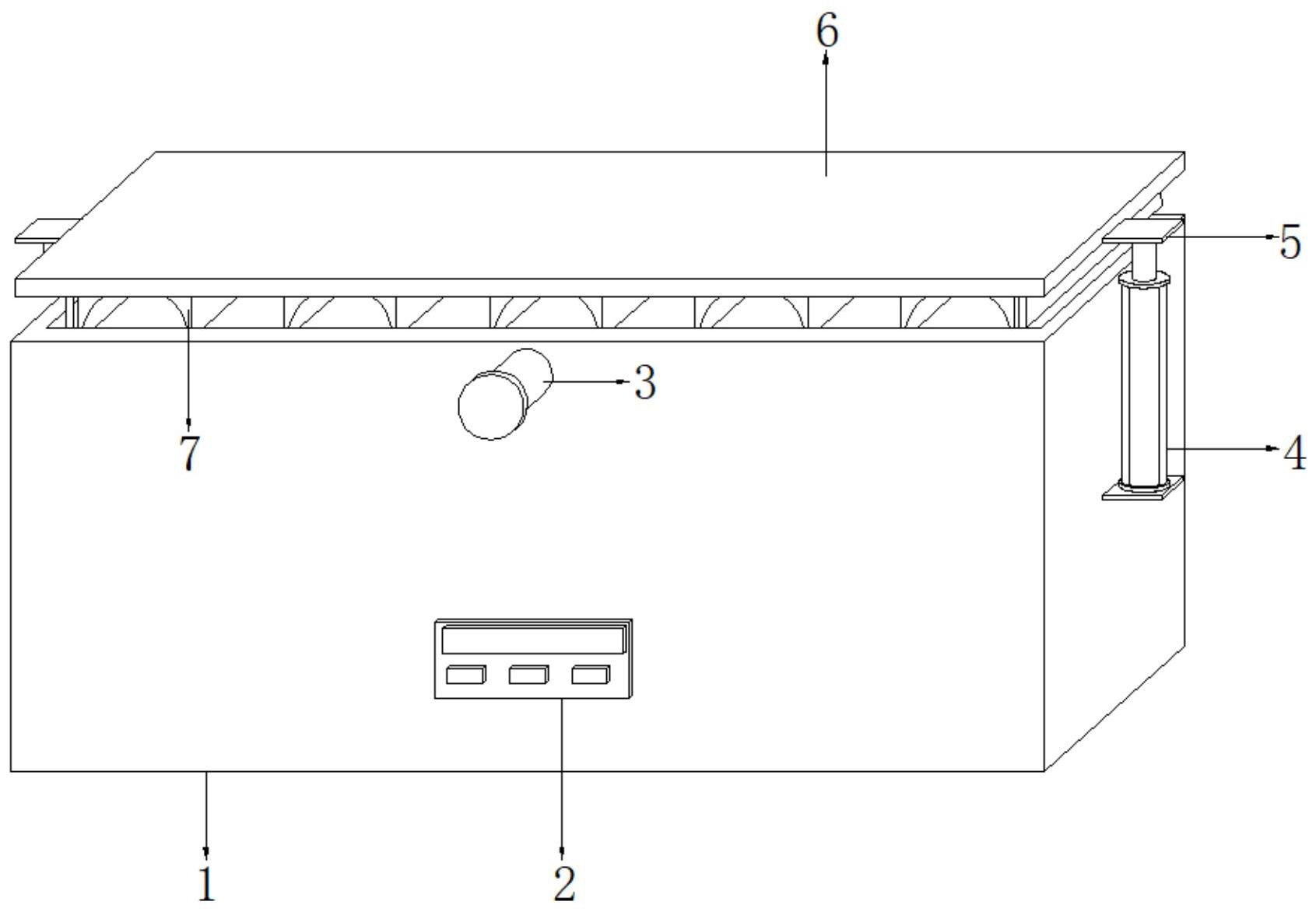

本发明公开了一种机械制造用精密轴件旋转式清洗装置，包括清洗箱和顶盖，所述顶盖的底部四角均固定连接有伸缩杆，且伸缩杆的底部固定连接有同一个置物台，所述置物台的顶部开有等距离分布的置物槽，且置物槽的底部中间位置开有安装槽，安装槽的两侧内壁之间均通过销轴  全部
背景技术：
机械制造指从事各种动力机械、起重运输机械、化工机械、纺织机械、机床、工具、 仪器、仪表及其他机械设备等生产的工业部门，机械产品是指机械厂家向用户或市场所提 供的成品或附件如汽车、发动机、机床等都称为机械产品，也包括最基本的零件单元，如精 密轴件等。 目前，机械制造用精密轴件在进行加工打磨等操作时，需要对其进行清洗处理，以 除去轴件表面的废屑等杂质，但现有的清洗装置在进行使用时，效率较低，清洗不满足需 求，因此，亟需设计一种机械制造用精密轴件旋转式清洗装置来解决上述问题。
技术实现要素：
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种机械制造用精密 轴件旋转式清洗装置。 为了实现上述目的，本发明采用了如下技术方案： 一种机械制造用精密轴件旋转式清洗装置，包括清洗箱和顶盖，所述顶盖的底部四角 均固定连接有伸缩杆，且伸缩杆的底部固定连接有同一个置物台，所述置物台的顶部开有 等距离分布的置物槽，且置物槽的底部中间位置开有安装槽，安装槽的两侧内壁之间均通 过销轴转动连接有毛刷辊，毛刷辊的外壁粘接有第一刷毛，所述清洗箱的底部内壁固定连 接有抽水泵，且抽水泵的顶部固定连接有波纹管，波纹管的顶部固定连接有喷淋管，喷淋管 的顶部固定连接有等距离分布且插接在置物槽内的扁管，扁管为倾斜状。 优选的，所述置物槽的两侧内壁均开有多个横槽，且横槽的两侧内壁之间均通过 销轴转动连接有活动辊，横槽的底部开有延伸出置物台的漏水孔。 优选的，所述顶盖的底部固定连接有等距离分布的卡座，且卡座的底部均开有卡 槽，卡槽的内部和置物槽的内部均设置为弧形，卡座的位置与卡槽的位置相对应。 优选的，所述抽水泵的一侧固定连接有抽水管，且抽水管的一侧固定连接有过滤 罩。 优选的，所述清洗箱的两侧外壁均固定连接有固定板，且顶盖的两侧外壁均固定 连接有安装板，安装板的顶部和固定板的底部之间均固定连接有电动推杆。 优选的，所述清洗箱的两侧内壁均固定连接有限位座，且限位座的顶部与置物台 的底部贴合。 优选的，所述清洗箱的一侧外壁固定连接有进水管，且进水管的一端设置有密封 塞，清洗箱的底部固定连接有排水管，排水管的内部固定连接有阀门。 优选的，所述清洗箱的一侧外壁固定连接有控制面板，且控制面板的一侧固定连 3 CN 111589758 A 说　明　书 2/4 页 接有控制按钮，电动推杆和抽水泵均通过导线与控制按钮连接，控制按钮通过导线连接有 电源。 优选的，所述卡槽的内壁均粘接有多列等距离分布的第二刷毛。 本发明的有益效果为： 1.通过设置的清洗箱、进水管、抽水泵、抽水管、波纹管、喷淋管、扁管、置物台、置物槽、 活动辊、安装槽和毛刷辊，通过进水管对清洗箱内注入适量的水，将精密轴件放置在置物槽 的内部，利用抽水泵和抽水管将水抽出，通过波纹管、喷淋管和扁管将水喷射在置物槽的内 部，由于扁管倾斜设置，可通过水压带动精密轴件在置物槽的活动辊上转动，再通过毛刷辊 对精密轴件进行清刷处理，形成旋转式的精密轴件清洗操作。 2.通过设置的电动推杆、顶盖、伸缩杆、卡座、卡槽、置物台和限位座，在清洗过程 中，利用电动推杆调节顶盖、伸缩杆和置物台的位置，使得置物台搭接在限位座的顶部，顶 盖搭接在清洗箱的顶部，并使得卡座处在在置物槽的顶部，一方面使得精密轴件在密封的 环境中进行清洗作业，防止污水从清洗箱内喷出，另一方面使得精密轴件在卡座和置物槽 之间进行清洗操作，避免水压过大将精密轴件从置物槽内喷出，待清洗完成后，利用电动推 杆将置物台从清洗箱内移出，使得装置具有方便进出料的效果。 3.通过设置的顶盖、卡座、卡槽和第二刷毛，当清洗精密轴件时，可使得第二刷毛 与精密轴件的顶部接触，利用第二刷毛和毛刷辊的配合作用对精密轴件的顶部和底部进行 清刷处理，提高装置的清洗效率和速度。 附图说明 图1为实施例1提出的一种机械制造用精密轴件旋转式清洗装置的整体结构示意 图； 图2为实施例1提出的一种机械制造用精密轴件旋转式清洗装置的正面剖视结构示意 图； 图3为实施例1提出的图2中A处放大结构示意图； 图4为实施例1提出的一种机械制造用精密轴件旋转式清洗装置的置物槽和扁管结构 示意图； 图5为实施例2提出的一种机械制造用精密轴件旋转式清洗装置的第二刷毛结构示意 图。 图中：1清洗箱、2控制面板、3进水管、4电动推杆、5安装板、6顶盖、7卡座、8过滤罩、 9抽水泵、10波纹管、11排水管、12喷淋管、13扁管、14卡槽、15置物台、16伸缩杆、17置物槽、 18横槽、19活动辊、20漏水孔、21安装槽、22毛刷辊、23限位座、24第二刷毛。
