技术摘要：

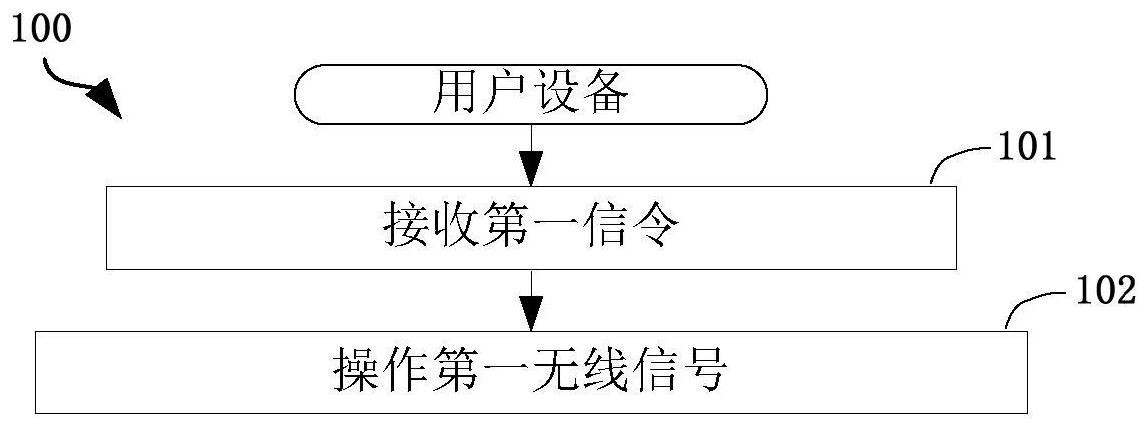

本申请公开了一种被用于无线通信的用户设备、基站中的方法和装置。用户设备接收第一信令；操作第一无线信号。所述第一无线信号包括K个第一类子信号和K个第一类参考信号；所述第一信令被用于确定所述第一无线信号所占用的时频资源；所述K个第一类子信号所占用的时域资源  全部
背景技术：
在3GPP(3rd  Generation  Partner  Project，第三代合作伙伴项目)LTE(Long- term  Evolution，长期演进)中，参考信号一直是保证通信质量的必要手段之一。在高频段， 相位噪声对信道估计性能的影响不容忽视，在NR  R15中，PTRS(Phase-Tracking  Reference  Signal，相位跟踪参考信号)被用于相位跟踪，通过在信道估计中进行相位补偿来提升信道 估计精度。每个PTRS端口(port)都和一个DMRS(DeModulation  Reference  Signals，解调参 考信号)端口(port)相关联，一个PTRS端口的图案(pattern)和与之相关联的DMRS端口有 关。 大尺度(Massive)MIMO(Multi-Input  Multi-Output，多输入多输出)是5G移动通 信的一个关键技术。大尺度MIMO中，多个天线通过波束赋型，形成较窄的波束指向一个特定 方向来提高通信质量。当多个天线属于多个TRP(Transmitter  Receiver  Point，发送接收 节点)/panel(天线面板)时，利用不同TRP/panel之间的空间差异，可以获得额外的分集增 益。多TRP/panel可以同时服务一个UE(User  Equipment，用户设备)来提高通信的鲁棒性 和/或单个UE的传输速率。
技术实现要素：
发明人通过研究发现，在多TRP/panel传输中，不同TRP/panel可以通过FDM (Frequency  division  multiplexing)的方式复用。在FDM的复用模式下，不同TRP/panel可 以采用相同的DMRS端口，但不同TRP/panel对PTRS的图案(pattern)会有不同的要求。这对 PTRS的设计提出了新的要求。 针对上述问题，本申请公开了一种解决方案。在不冲突的情况下，本申请的用户设 备中的实施例和实施例中的特征可以应用到基站中，反之亦然。在不冲突的情况下，本申请 的实施例和实施例中的特征可以任意相互组合。 本申请公开了一种被用于无线通信的用户设备中的方法，其特征在于，包括： 接收第一信令； 操作第一无线信号，所述第一无线信号包括K个第一类子信号和K个第一类参考信 号，K是大于1的正整数； 其中，所述第一信令被用于确定所述第一无线信号所占用的时频资源；所述K个第 一类子信号所占用的时域资源不正交，所述K个第一类子信号所占用的频域资源两两相互 正交；所述K个第一类参考信号分别被用于所述K个第一类子信号的信道估计，所述K个第一 类参考信号分别被K个第一类参考信号端口发送，所述K个第一类参考信号端口都和目标参 考信号端口相关联；所述K个第一类参考信号端口中存在两个第一类参考信号端口的图案 4 CN 111585720 A 说　明　书 2/49 页 不同；所述操作是发送，或者所述操作是接收。 作为一个实施例，本申请要解决的问题是：在多TRP/panel传输中，当不同TRP/ panel的PTRS被关联到同一个DMRS端口，但不同TRP/panel对PTRS的图案(pattern)有不同 的要求时，如何设计PTRS。上述方法通过允许被关联到同一个DMRS端口的PTRS在不同时频 资源有不同图案，从而解决了这一问题。 作为一个实施例，上述方法的特质在于：所述K个第一类参考信号分别是所述K个 第一类子信号的PTRS；所述K个第一类参考信号都被关联到同一个DMRS端口，即所述目标参 考信号端口，但仍然可以有不同的图案(pattern)。 作为一个实施例，上述方法的好处在于：在多TRP/panel传输中，允许不同TRP/ panel使用相同的DMRS端口，从而降低了信令开销；同时允许不同TRP/panel根据各自的需 求确定各自的PTRS图案，从而提高了信道估计的可靠性，传输效率和传输可靠性。 根据本申请的一个方面，其特征在于，所述第一无线信号包括K个第二类参考信 号；所述K个第二类参考信号分别被用于所述K个第一类子信号的解调，所述K个第二类参考 信号中的任一第二类参考信号的参考信号端口包括所述目标参考信号端口。 根据本申请的一个方面，其特征在于，给定第一类参考信号端口的图案包括给定 第一类参考信号的时域密度，频域密度，采样密度参数组和资源粒子偏移量中的一种或多 种；所述给定第一类参考信号端口是所述K个第一类参考信号端口中的任一第一类参考信 号端口，所述给定第一类参考信号是所述K个第一类参考信号中被所述给定第一类参考信 号端口发送的第一类参考信号。 根据本申请的一个方面，其特征在于，包括： 接收第一信息； 其中，所述第一信息包括第一子信息；所述第一子信息被用于确定第一MCS阈值集 合，所述第一MCS阈值集合包括M1个MCS阈值，M1是正整数，所述第一MCS阈值集合被用于确 定所述K个第一类参考信号中的任一第一类参考信号的时域密度。 根据本申请的一个方面，其特征在于，包括： 接收第一信息； 其中，所述第一信息包括第二子信息；所述第二子信息被用于确定第一带宽阈值 集合，所述第一带宽阈值集合包括M2个带宽阈值，M2是正整数，所述第一带宽阈值集合被用 于确定所述K个第一类参考信号中的任一第一类参考信号的频域密度或采样密度参数组。 根据本申请的一个方面，其特征在于，包括： 接收第一信息； 其中，所述第一信息包括第一子信息和第二子信息；所述第一子信息被用于确定 第一MCS阈值集合，所述第一MCS阈值集合包括M1个MCS阈值，M1是正整数，所述第一MCS阈值 集合被用于确定所述K个第一类参考信号中的任一第一类参考信号的时域密度；所述第二 子信息被用于确定第一带宽阈值集合，所述第一带宽阈值集合包括M2个带宽阈值，M2是正 整数，所述第一带宽阈值集合被用于确定所述K个第一类参考信号中的任一第一类参考信 号的频域密度或采样密度参数组。 根据本申请的一个方面，其特征在于，包括： 接收第二信息集合； 5 CN 111585720 A 说　明　书 3/49 页 其中，所述第二信息集合包括K1个第二信息，K1是不大于所述K的正整数；所述K1 个第二信息和所述K个第一类参考信号中的K1个第一类参考信号一一对应；所述K1个第二 信息中的L1个第二信息分别包括L1个第三子信息，所述K1个第二信息中的L2个第二信息分 别包括L2个第四子信息，L1和L2分别是不大于所述K1的非负整数；所述L1个第三子信息分 别被用于确定L1个MCS阈值集合，所述L1个MCS阈值集合中的任一MCS阈值集合包括正整数 个MCS阈值，所述L1个MCS阈值集合分别被用于确定L1个第一类参考信号的时域密度，所述 L1个第一类参考信号分别是所述K个第一类参考信号中和所述L1个第二信息对应的第一类 参考信号；所述L2个第四子信息分别被用于确定L2个带宽阈值集合，所述L2个带宽阈值集 合中的任一带宽阈值集合包括正整数个带宽阈值，所述L2个带宽阈值集合分别被用于确定 L2个第一类参考信号的频域密度或采样密度参数组，所述L2个第一类参考信号分别是所述 K个第一类参考信号中和所述L2个第二信息对应的第一类参考信号。 作为一个实施例，上述方法的好处在于：允许每个TRP/panel各自独立定义用于 PTRS图案选择的MCS阈值和带宽阈值，使得每个TRP/panel的PTRS图案与信道环境更加匹 配，从而提高了信道估计可靠性，传输效率和传输可靠性。 根据本申请的一个方面，其特征在于，包括： 接收第三信息； 其中，所述第三信息被用于确定第一资源粒子偏移量，所述K个第一类参考信号中 的任一第一类参考信号的资源粒子偏移量是所述第一资源粒子偏移量。 根据本申请的一个方面，其特征在于，包括： 接收第四信息集合； 其中，所述第四信息集合包括K2个第四信息，K2是不大于所述K的正整数；所述K2 个第四信息和所述K个第一类参考信号中的K2个第一类参考信号一一对应；所述K2个第四 信息分别被用于确定K2个资源粒子偏移量，所述K2个第一类参考信号的资源粒子偏移量分 别是所述K2个资源粒子偏移量。 本申请公开了一种被用于无线通信的基站中的方法，其特征在于，包括： 发送第一信令； 执行第一无线信号，所述第一无线信号包括K个第一类子信号和K个第一类参考信 号，K是大于1的正整数； 其中，所述第一信令被用于确定所述第一无线信号所占用的时频资源；所述K个第 一类子信号所占用的时域资源不正交，所述K个第一类子信号所占用的频域资源两两相互 正交；所述K个第一类参考信号分别被用于所述K个第一类子信号的信道估计，所述K个第一 类参考信号分别被K个第一类参考信号端口发送，所述K个第一类参考信号端口都和目标参 考信号端口相关联；所述K个第一类参考信号端口中存在两个第一类参考信号端口的图案 不同；所述执行是接收，或者所述执行是发送。 根据本申请的一个方面，其特征在于，所述第一无线信号包括K个第二类参考信 号；所述K个第二类参考信号分别被用于所述K个第一类子信号的解调，所述K个第二类参考 信号中的任一第二类参考信号的参考信号端口包括所述目标参考信号端口。 根据本申请的一个方面，其特征在于，给定第一类参考信号端口的图案包括给定 第一类参考信号的时域密度，频域密度，采样密度参数组和资源粒子偏移量中的一种或多 6 CN 111585720 A 说　明　书 4/49 页 种；所述给定第一类参考信号端口是所述K个第一类参考信号端口中的任一第一类参考信 号端口，所述给定第一类参考信号是所述K个第一类参考信号中被所述给定第一类参考信 号端口发送的第一类参考信号。 根据本申请的一个方面，其特征在于，包括： 发送第一信息； 其中，所述第一信息包括第一子信息；所述第一子信息被用于确定第一MCS阈值集 合，所述第一MCS阈值集合包括M1个MCS阈值，M1是正整数，所述第一MCS阈值集合被用于确 定所述K个第一类参考信号中的任一第一类参考信号的时域密度。 根据本申请的一个方面，其特征在于，包括： 发送第一信息； 其中，所述第一信息包括第二子信息；所述第二子信息被用于确定第一带宽阈值 集合，所述第一带宽阈值集合包括M2个带宽阈值，M2是正整数，所述第一带宽阈值集合被用 于确定所述K个第一类参考信号中的任一第一类参考信号的频域密度或采样密度参数组。 根据本申请的一个方面，其特征在于，包括： 发送第一信息； 其中，所述第一信息包括第一子信息和第二子信息；所述第一子信息被用于确定 第一MCS阈值集合，所述第一MCS阈值集合包括M1个MCS阈值，M1是正整数，所述第一MCS阈值 集合被用于确定所述K个第一类参考信号中的任一第一类参考信号的时域密度；所述第二 子信息被用于确定第一带宽阈值集合，所述第一带宽阈值集合包括M2个带宽阈值，M2是正 整数，所述第一带宽阈值集合被用于确定所述K个第一类参考信号中的任一第一类参考信 号的频域密度或采样密度参数组。 根据本申请的一个方面，其特征在于，包括： 发送第二信息集合； 其中，所述第二信息集合包括K1个第二信息，K1是不大于所述K的正整数；所述K1 个第二信息和所述K个第一类参考信号中的K1个第一类参考信号一一对应；所述K1个第二 信息中的L1个第二信息分别包括L1个第三子信息，所述K1个第二信息中的L2个第二信息分 别包括L2个第四子信息，L1和L2分别是不大于所述K1的非负整数；所述L1个第三子信息分 别被用于确定L1个MCS阈值集合，所述L1个MCS阈值集合中的任一MCS阈值集合包括正整数 个MCS阈值，所述L1个MCS阈值集合分别被用于确定L1个第一类参考信号的时域密度，所述 L1个第一类参考信号分别是所述K个第一类参考信号中和所述L1个第二信息对应的第一类 参考信号；所述L2个第四子信息分别被用于确定L2个带宽阈值集合，所述L2个带宽阈值集 合中的任一带宽阈值集合包括正整数个带宽阈值，所述L2个带宽阈值集合分别被用于确定 L2个第一类参考信号的频域密度或采样密度参数组，所述L2个第一类参考信号分别是所述 K个第一类参考信号中和所述L2个第二信息对应的第一类参考信号。 根据本申请的一个方面，其特征在于，包括： 发送第三信息； 其中，所述第三信息被用于确定第一资源粒子偏移量，所述K个第一类参考信号中 的任一第一类参考信号的资源粒子偏移量是所述第一资源粒子偏移量。 根据本申请的一个方面，其特征在于，包括： 7 CN 111585720 A 说　明　书 5/49 页 发送第四信息集合； 其中，所述第四信息集合包括K2个第四信息，K2是不大于所述K的正整数；所述K2 个第四信息和所述K个第一类参考信号中的K2个第一类参考信号一一对应；所述K2个第四 信息分别被用于确定K2个资源粒子偏移量，所述K2个第一类参考信号的资源粒子偏移量分 别是所述K2个资源粒子偏移量。 本申请公开了一种被用于无线通信的用户设备，其特征在于，包括： 第一接收机，接收第一信令； 第一处理器，操作第一无线信号，所述第一无线信号包括K个第一类子信号和K个 第一类参考信号，K是大于1的正整数； 其中，所述第一信令被用于确定所述第一无线信号所占用的时频资源；所述K个第 一类子信号所占用的时域资源不正交，所述K个第一类子信号所占用的频域资源两两相互 正交；所述K个第一类参考信号分别被用于所述K个第一类子信号的信道估计，所述K个第一 类参考信号分别被K个第一类参考信号端口发送，所述K个第一类参考信号端口都和目标参 考信号端口相关联；所述K个第一类参考信号端口中存在两个第一类参考信号端口的图案 不同；所述操作是发送，或者所述操作是接收。 本申请公开了一种被用于无线通信的基站设备，其特征在于，包括： 第一发送机，发送第一信令； 第二处理器，执行第一无线信号，所述第一无线信号包括K个第一类子信号和K个 第一类参考信号，K是大于1的正整数； 其中，所述第一信令被用于确定所述第一无线信号所占用的时频资源；所述K个第 一类子信号所占用的时域资源不正交，所述K个第一类子信号所占用的频域资源两两相互 正交；所述K个第一类参考信号分别被用于所述K个第一类子信号的信道估计，所述K个第一 类参考信号分别被K个第一类参考信号端口发送，所述K个第一类参考信号端口都和目标参 考信号端口相关联；所述K个第一类参考信号端口中存在两个第一类参考信号端口的图案 不同；所述执行是接收，或者所述执行是发送。 作为一个实施例，和传统方案相比，本申请具备如下优势： 在多TRP/panel传输中，允许不同TRP/panel使用相同的DMRS端口，从而降低了信 令开销；同时允许被关联到同一个DMRS端口但针对不同TRP/panel的PTRS根据需求确定各 自的PTRS图案，从而提高了信道估计的可靠性，传输效率和传输可靠性。 允许每个TRP/panel各自独立定义用于PTRS图案选择的MCS阈值和带宽阈值，使得 每个TRP/panel的PTRS图案与信道环境更加匹配，从而提高了PTRS的效率。 附图说明 通过阅读参照以下附图中的对非限制性实施例所作的详细描述，本申请的其它特 征、目的和优点将会变得更加明显： 图1示出了根据本申请的一个实施例的第一信令和第一无线信号的流程图； 图2示出了根据本申请的一个实施例的网络架构的示意图； 图3示出了根据本申请的一个实施例的用户平面和控制平面的无线协议架构的实 施例的示意图； 8 CN 111585720 A 说　明　书 6/49 页 图4示出了根据本申请的一个实施例的NR(New  Radio，新无线)节点和UE的示意 图； 图5示出了根据本申请的一个实施例的传输的流程图； 图6示出了根据本申请的一个实施例的传输的流程图； 图7示出了根据本申请的一个实施例的K个第一类子信号和K个第一类参考信号在 时频域的资源映射的示意图； 图8示出了根据本申请的一个实施例的K个第一类子信号和K个第一类参考信号在 时频域的资源映射的示意图； 图9示出了根据本申请的一个实施例的第一信令被用于确定第一无线信号所占用 的时频资源的示意图； 图10示出了根据本申请的一个实施例的K个第一类参考信号端口都和目标参考信 号端口相关联的示意图； 图11示出了根据本申请的一个实施例的K个第二类参考信号和K个第一类子信号 在时频域的资源映射的示意图； 图12示出了根据本申请的一个实施例的给定第一类参考信号的时域密度的示意 图； 图13示出了根据本申请的一个实施例的给定第一类参考信号的频域密度的示意 图； 图14示出了根据本申请的一个实施例的给定第一类参考信号的采样密度参数组 的示意图； 图15示出了根据本申请的一个实施例的K个第一类参考信号端口中存在两个第一 类参考信号端口的图案不同的示意图； 图16示出了根据本申请的一个实施例的K个第一类参考信号端口中存在两个第一 类参考信号端口的图案不同的示意图； 图17示出了根据本申请的一个实施例的K个第一类参考信号端口中存在两个第一 类参考信号端口的图案不同的示意图； 图18示出了根据本申请的一个实施例的第一信息的示意图； 图19示出了根据本申请的一个实施例的第一信息的示意图； 图20示出了根据本申请的一个实施例的第一信息的示意图； 图21示出了根据本申请的一个实施例的给定MCS阈值集合被用于确定给定第一类 参考信号的时域密度的示意图； 图22示出了根据本申请的一个实施例的给定带宽阈值集合被用于确定给定第一 类参考信号的频域密度的示意图； 图23示出了根据本申请的一个实施例的给定带宽阈值集合被用于确定给定第一 类参考信号的采样密度参数组的示意图； 图24示出了根据本申请的一个实施例的第二信息集合的示意图； 图25示出了根据本申请的一个实施例的K1个第二信息，L1个第二信息和L2个第二 信息之间关系的示意图； 图26示出了根据本申请的一个实施例的第三信息被用于确定第一资源粒子偏移 9 CN 111585720 A 说　明　书 7/49 页 量的示意图； 图27示出了根据本申请的一个实施例的第四信息集合的示意图； 图28示出了根据本申请的一个实施例的用于用户设备中的处理装置的结构框图； 图29示出了根据本申请的一个实施例的用于基站中的处理装置的结构框图。
