技术摘要：
本发明提供了一种手动倾斜驱动装置及包含其的搅拌机，其中，手动倾斜驱动装置包括：助转盘、驱动轴、带动机构、齿轮以及链条，助转盘固定在驱动轴一端，驱动轴另一端连接至带动机构，带动机构连接至齿轮，与齿轮啮合有链条，链条环绕在搅拌机的搅拌桶外。手动倾斜驱动  全部
背景技术：
中国专利公开了一种申请号为号CN201820300382.3的卧式真石漆搅拌机，它包括 搅拌机主体、叶片和齿条，所述搅拌机主体的内部设置有搅拌轴，所述搅拌轴连接有叶片， 所述搅拌轴的左端连接有轴承A，所述轴承A的下端设置有托架，所述轴承A的左端连接有转 动轴，所述转动轴的左端设置有减速器，所述减速器连接有传输带，所述传输带的下端连接 有电动机A，所述电动机A的右侧设置有电动机B，所述电动机B连接有减速器A，所述减速器A 连接有齿条，所述减速器A的下端设置有底座，所述搅拌机主体的下部设置有卸料口。该搅 拌机存在的缺点为： 由于该搅拌机主体底部安装的排料管，因此不需要转动搅拌机主体，减速器和电 动机等是用来带动搅拌轴旋转的。 在设计过程中，为了避免排料管长期在搅拌机主体底部而导致容易出现漏液现 象，实现了仅仅设置一个排料管，不设置进料管，搅拌机主体连通的排料管位于顶部时可以 进料，也能保证在搅拌工作进行时搅拌机内油漆不会外漏，搅拌机主体能相对支撑架旋转， 在排料是通过旋转搅拌机主体使得排料管位于搅拌机主体底部，旋转搅拌机主体仅仅靠手 动旋转，手动旋转时直接作用力于搅拌机主体，导致搅拌机主体旋转困难，
技术实现要素：

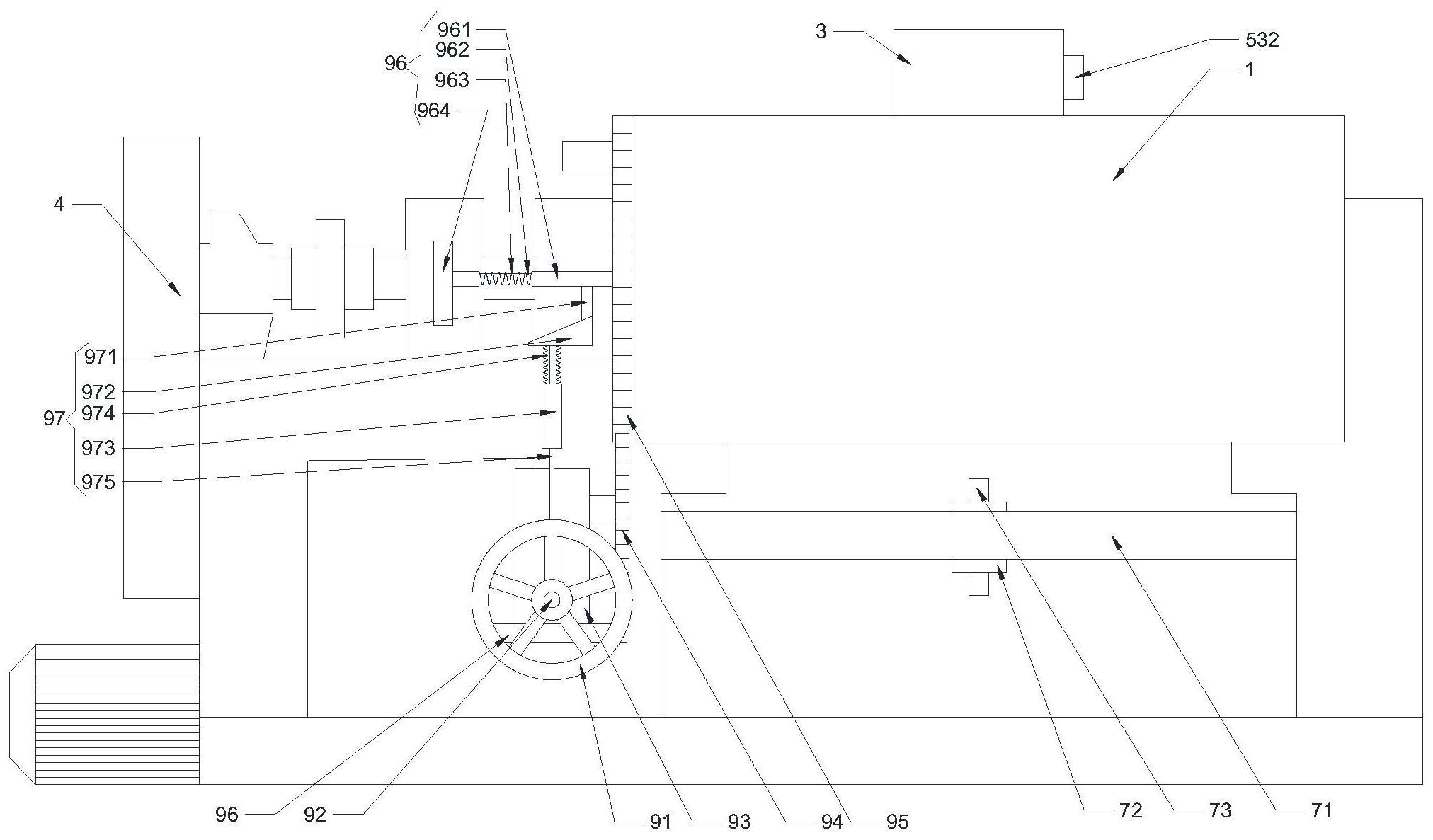

本发明要提供一种手动倾斜驱动装置及包含其的搅拌机，解决现有技术中因手动 旋转时直接作用力于搅拌机主体而导致搅拌机主体旋转困难的问题。 为实现上述目的，本发明采用了如下的技术方案： 本发明首先提出了一种手动倾斜驱动装置，包括：助转盘、驱动轴、带动机构、齿轮 以及链条，助转盘固定在驱动轴一端，驱动轴另一端连接至带动机构，带动机构连接至齿 轮，与齿轮啮合有链条，链条环绕在搅拌机的搅拌桶外。 优选的是，带动机构为齿轮箱。 优选的是，齿轮箱安装在安装板上，安装板固定在搅拌机的支撑架上。 本发明还提出了一种搅拌机，包括：搅拌桶、支撑架、排料管、旋转驱动装置、搅拌 架以及如上述的手动倾斜驱动装置，支撑架安装在地面上，支撑架上安装有搅拌桶，搅拌桶 能在搅拌架上旋转，搅拌桶上安装有排料管，排料管与搅拌桶内开设的搅拌腔连通，在搅拌 桶内安装有搅拌架，在支撑架旁安装有旋转驱动装置，旋转驱动装置伸入搅拌桶内连接至 搅拌架，搅拌桶能相对搅拌架和旋转驱动装置旋转。 优选的是，该搅拌机还包括：固位装置，固位装置用于将排料管稳定在搅拌位置或 排料位置。 3 CN 111545123 A 说　明　书 2/6 页 优选的是，固位装置包括：定位杆、导向杆、第一弹簧、以及安装座，在搅拌桶端面 上开设有相互间隔的搅拌位置孔以及排料位置孔，搅拌位置孔以及排料位置孔用于供定位 杆插入，定位杆套在导向杆外，定位杆能在导向杆导向下移动，定位杆固定至第一弹簧一 端，第一弹簧另一端固定至安装座，安装座与导向杆固定，安装座固定在支撑部上。 优选的是，在手动倾斜驱动装置旁安装有提示装置，提示装置用于提示将定位杆 从搅拌位置孔或排料位置孔中拔出。 优选的是，提示装置包括：第一楔块、第二楔块、导向座、第二弹簧、卡销以及齿环， 定位杆外壁上固定有第一楔块，与第一楔块接触有第二楔块，第二楔块固定至卡销一端，第 二楔块固定至卡销一端，卡销另一端能与齿环啮合，齿环固定在手动倾斜驱动装置的驱动 轴上，卡销穿过导向座，导向座导向卡销在竖直方向上运动，第二楔块固定至第二弹簧一 端，第二弹簧另一端固定至导向座，在第二弹簧弹力下能保持卡销远离齿环，卡销上设置用 于提示拔出定位杆的标记。 优选的是，在排料管上安装有用于开闭排料管的开闭装置。 优选的是，在排料管上安装有限位装置，限位装置用于限制开闭装置打开排料管， 在限位装置与排料管之间的连接处安装有弹性件，限位装置能相对排料管在排料管径向上 运动，在支撑架上安装有用于与限位装置作用的挤压装置，挤压装置用于使得限位装置远 离开闭装置。 相比于现有技术，本发明具有如下有益效果： 通过设置手动倾斜驱动装置，实现了手动转动较大的助转盘即可，从而通过带动 机构、齿轮以及链条带动搅拌桶旋转后倾斜，避免了直接用力转动重力较大的搅拌桶而导 致转动困难，减小了转动需要耗费的力量，达到了省力的效果。 本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本 发明的研究和实践而为本领域的技术人员所理解。 附图说明 图1为搅拌机的主视图； 图2为图1中排液管与挤压装置配合时的剖视图； 图3为限转机构处的剖视图； 图4为搅拌机的后视图。 附图标记：搅拌桶1、支撑架2、排料管3、旋转驱动装置4、开闭装置5、旋转杆51、开 闭片52、限转机构53、方杆531、方盖532、第四弹簧533、限位装置6、限位杆61、挤压板62、圆 弧板63、导向板64、挤压装置7、安装横杆71、挤压杆72、滑轮73、第三弹簧8、助转盘91、驱动 轴92、带动机构93、齿轮94、链条95、固位装置96、定位杆961、导向杆962、第一弹簧963、安装 座964、提示装置97、第一楔块971、第二楔块972、导向座973、第二弹簧974、卡销975。
