技术摘要：
本发明公开了一种复合保温砌块用插丝折弯机，包括底座，送丝装置包括送丝驱动装置和送丝器，送丝驱动装置固定在底座上，送丝驱动装置的工作端与送丝器固定连接，送丝器在底座上前后滑动，复合保温砌块固定装置设置在送丝装置的送丝末端位置，复合保温砌块固定装置上设  全部
背景技术：
复合保温砌块是一种具有保温、隔热性能的墙体材料。现阶段建筑上最常用一种 复合保温砌块时中间一块保温苯板，两侧筑造混凝土块，以达到建筑强度和保温性能的最 佳结合，为了保证复合强度在复合保温砌块中插入连接件，连接件的两个端头筑进两侧的 混凝土块中，以确保三个部分的连接强度。 但是现阶段连接件为钢丝的复合保温砌块，在将钢丝插入复合保温砌块的过程 中，首先将钢丝折弯切断，再通过人工手动向复合保温砌块中插装。此操作存在两点问题， 1)、人工插装效率低下，劳动强度高；2)、因钢丝已折好弯，人工向复合保温砌块插入过程中 因有弯度导致插入孔较大，插入后钢丝在复合保温砌块中固定不稳。
技术实现要素：

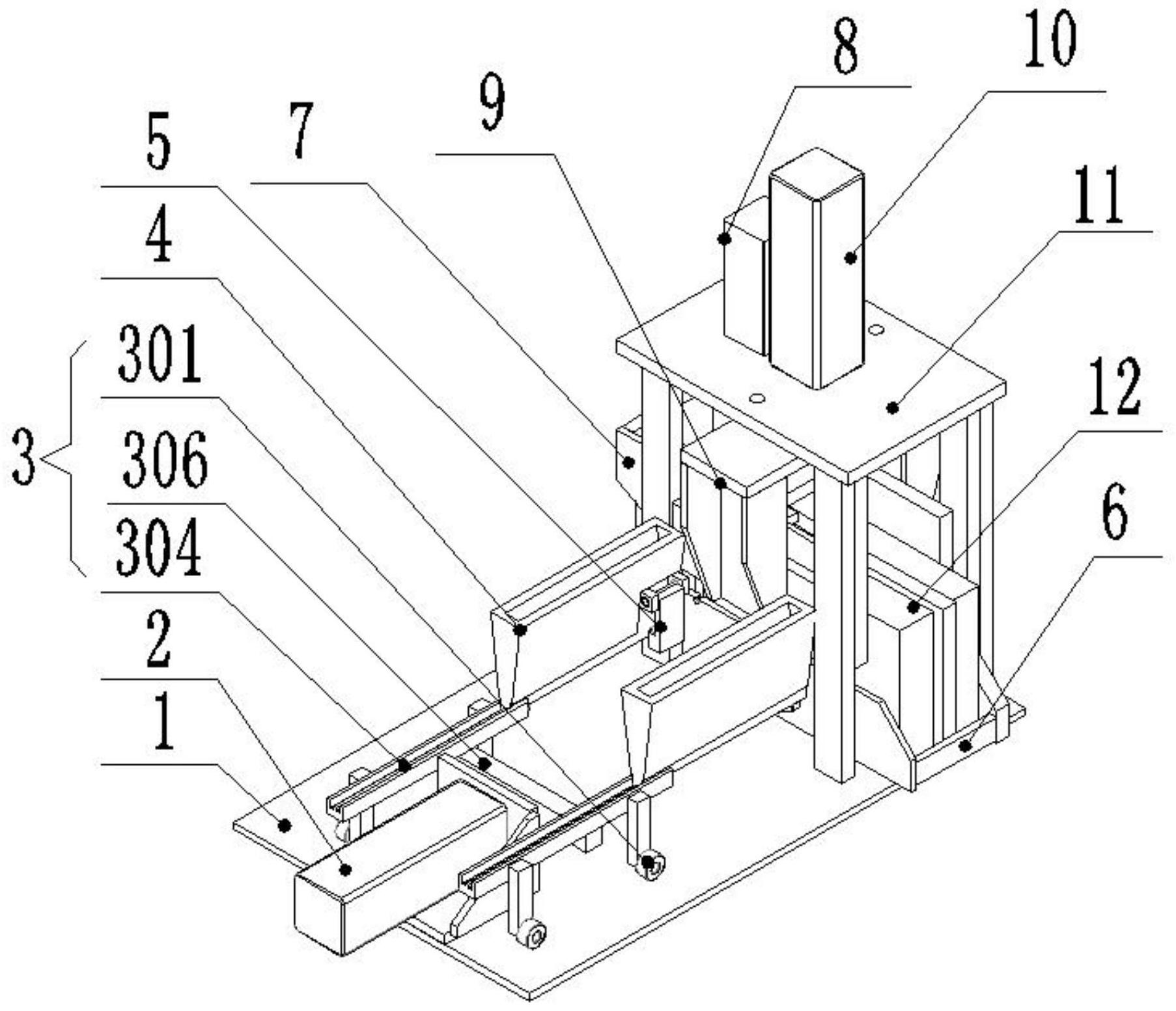

本发明的目的是提供一种复合保温砌块用插丝折弯机，解决人工插丝效率低，及 钢丝在复合保温砌块中错位与不稳定问题。 为解决上述技术问题，本发明采用如下技术方案： 本发明一种复合保温砌块用插丝折弯机，包括底座，所述底座上设置有送丝装置、 复合保温砌块固定装置、钢丝固定装置和钢丝弯折装置，所述送丝装置包括送丝驱动装置 和送丝器，所述送丝驱动装置固定在所述底座上，所述送丝驱动装置的工作端与所述送丝 器固定连接，所述送丝器在所述底座上前后滑动，所述复合保温砌块固定装置设置在所述 送丝装置的送丝末端位置，所述复合保温砌块固定装置上设置有与所述送丝装置相配合的 导向槽，所述钢丝固定装置和钢丝弯折装置设置在所述复合保温砌块固定装置上方的机架 上。 进一步的，所述送丝器包括滚轮和第一顶丝板，所述第一顶丝板与所述送丝驱动 装置的工作端固定连接，所述第一顶丝板的前端设置有凹槽状的钢丝定位块，所述钢丝定 位块的位置与所述导向槽相对应。 再进一步的，所述送丝装置和所述复合保温砌块固定装置之间还设置有存丝装 置，所述存丝装置的底部设置有可容纳一根钢丝的出料口，所述存丝装置的下方安装有定 位装置，所述定位装置通过上端的转轴与所述存丝装置铰接，所述定位装置的下端设置有 承丝台，所述承丝台与所述送丝器相配合。 再进一步的，所述送丝器包括滚轮和第二顶丝板，所述第二顶丝板通过横梁与所 述送丝驱动装置的工作端固定连接，所述第二顶丝板的上端设置有凹槽与所述存丝装置的 底面相配合，所述第二顶丝板的凹槽中设置有用于顶住钢丝的挡丝凸块，所述挡丝凸块与 所述导向槽的位置相对应，所述第二顶丝板的前端设置有与所述定位装置相配合的斜面。 再进一步的，所述存丝装置的数量至少设置一个。 3 CN 111570665 A 说　明　书 2/4 页 再进一步的，所述钢丝固定装置包括钢丝固定板驱动装置和钢丝固定板，所述钢 丝固定板驱动装置固定在所述机架的顶面，所述钢丝固定板驱动装置的工作端与所述钢丝 固定板固定连接。 再进一步的，所述钢丝弯折装置包括钢丝弯折驱动装置和钢丝弯折组件，所述钢 丝弯折驱动装置固定在所述机架的顶面，所述钢丝弯折驱动装置的工作端与所述钢丝弯折 组件固定连接。 再进一步的，所述钢丝弯折组件包括对称固定在U型架两侧的两个横板，所述横板 的下端设置有斜面，所述U型架的顶端与所述钢丝弯折驱动装置的工作端固定连接。 再进一步的，所述复合保温砌块固定装置设置为长方形箱体，所述复合保温砌块 固定装置的一端设置有便于放置复合保温砌块的斜面。 与现有技术相比，本发明的有益技术效果：本发明包括送丝装置、复合保温砌块固 定装置、钢丝固定装置和钢丝弯折装置，通过送丝装置将钢丝推送穿透复合保温砌块，钢丝 固定装置和钢丝弯折装置分别对插入复合保温砌块中的钢丝进行固定和弯折，使钢丝的插 入深度、位置统一，标准化程度高，插丝过程平稳连续，提高了插丝效率，准确率高，连接稳 固，解决人工插丝效率低、劳动强度高及钢丝在复合保温砌块中错位与不稳定等问题，且结 构简单，易于操作，便于加工和制备，占地面积小。 附图说明 下面结合附图说明对本发明作进一步说明。 图1为本发明实施例1的结构示意图； 图2为本发明中第二顶丝板的结构示意图； 图3为本发明中存丝装置的结构示意图； 图4为本发明中定位装置的结构示意图； 图5为本发明中复合保温砌块固定装置的结构示意图； 图6为本发明中钢丝固定板的结构示意图； 图7为本发明中钢丝弯折组件的结构示意图； 图8为本发明中实施例2的结构示意图； 图9为本发明中第一顶丝板的结构示意图； 附图标记说明：1、底座；2、送丝驱动装置；3、送丝器；301、滚轮；302、第一顶丝板； 303、钢丝定位块；304、第二顶丝板；305、挡丝凸块；306、横梁；4、存丝装置；5、定位装置； 501、承丝台；6、复合保温砌块固定装置；601、导向槽；7、钢丝固定板；8、钢丝固定板驱动装 置；9、钢丝弯折组件；901、U型架；902、横板；903、弯折斜面；10、钢丝弯折驱动装置；11、机 架；12、复合保温砌块。
