技术摘要：
本发明公开了一种高精度、无焊接的幕墙装饰板安装结构，所述安装结构包括：安装在隧道侧壁的竖龙骨、连接在所述竖龙骨上的横龙骨、固定连接在所述竖龙骨和横龙骨上的饰面板，所述竖龙骨为U形结构，所述竖龙骨的U形开口朝向所述隧道侧壁；所述竖龙骨的侧壁上连接有角码  全部
背景技术：
传统工艺方案主要是以背附钢架的形式将水泥板与钢架连成一个牢固的整体，再 以入槽的方式挂接于主体钢架之上。 但这种工艺缺陷有很多：1.现场需要大量的动火焊接工序，对于现场安全防火要 求严格，而且现场焊接需要花费大量时间和人工及防火措施，且钢结构的支架随着跨度增 大具有较大的材料变形，导致出现高低落差。2.现场龙骨安装工序多、安装连接方式复杂。 3.材料品种繁多缺一不可，在某一规格材料供应延缓情况下及现场需要加快安装生产速度 时有较大的制约性。4.此施工工艺在公路隧道、地下建筑有很大的制约性，无法长距离的连 贯施工。
技术实现要素：

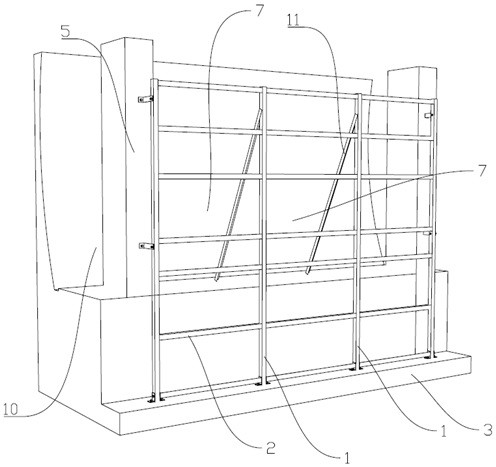

针对现有技术中存在的问题，本发明提供一种高精度、无焊接的幕墙装饰板安装 结构，本发明的部分实施例能够解决上述问题。 为实现上述目的，本发明采用以下技术方案： 一种高精度、无焊接的幕墙装饰板安装结构，所述安装结构包括：安装在隧道侧壁的竖 龙骨、连接在所述竖龙骨上的横龙骨、固定连接在所述竖龙骨和横龙骨上的饰面板，所述竖 龙骨为U形结构，所述竖龙骨的U形开口朝向所述隧道侧壁；所述竖龙骨的侧壁上连接有角 码，所述角码为U形结构，所述角码的U形底部固定连接在所述竖龙骨的侧壁上；所述横龙骨 为U形结构，所述横龙骨的U形开口朝向所述隧道侧壁；所述横龙骨的两端自外套设或者自 内卡设在所述角码上；所述竖龙骨和/或横龙骨为铝合金材料。 优选地，所述竖龙骨的底部固定在防撞护墙中，所述竖龙骨的中部与上部分别固 定连接有支座连杆的一端，所述支座连杆的另一端固定连接在所述隧道侧壁上。 优选地，两根相邻所述竖龙骨之间的距离小于等于650mm。 优选地，所述横龙骨和竖龙骨构成多个四边形区隔，所述饰面板包括多个阵列设 置在所述区隔上的子板。 优选地，所述子板为纤维水泥板。 优选地，所述竖龙骨和横龙骨上设置有多个结构胶，所述子板通过所述结构胶粘 接在所述横龙骨和竖龙骨上。 优选地，相邻所述结构胶之间的距离为400mm左右，所述结构胶的长度大于100mm， 所述结构胶为中高模量的硅酮结构密封胶。 优选地，在所述隧道侧壁的凹陷处，设置有加长连杆，所述加长连杆的一端固定连 接在所述隧道侧壁的凹陷处，所述加长连杆的另一端固定连接在所述竖龙骨的顶部。 优选地，相邻所述子板之间的缝口处设置有槽状的扣条，所述扣条的两侧边沿压 4 CN 111608683 A 说　明　书 2/4 页 抵在所述子板的边沿上，所述扣条的底部沉入所述缝口内。 优选地，所述扣条的槽口设置有阶梯开口，所述扣条的槽口内部设置有弹性凸起 条。 优选地，槽状的压条卡设在所述扣条上，所述压条的顶部具有向两侧延伸的齿条， 所述齿条与所述凸起条抵接，所述压条的底部设置的盖边沿抵接在所述阶梯开口上。 优选地，胶条贴设在所述横龙骨上，所述胶条卡在所述横龙骨和扣条的底部之间。 优选地，所述胶条的高度等于所述扣条的底部与所述横龙骨之间间隙。 优选地，所述胶条的材料为聚乙烯，螺钉依次穿过扣条的底部、胶条后螺纹连接在 所述横龙骨中。 优选地，所述安装结构底部设置有下龙骨，所述下龙骨设置有向上的槽口，所述饰 面板的底部插接在所述下龙骨中。 优选地，所述子板为长方形和/或菱形。 与现有技术相比，本发明的有益效果为： 第一，依据隧道地下工程的特点：地下潮湿性大、施工过程中结构渗水点多、空气流通 性差，为减少动火作业来保证地下空气环境，所有龙骨材料依据图纸及现场放线复核后在 加工厂进行预制加工，龙骨安装采取螺栓连接即装配式安装，安装的优化方案取消钢骨架 焊接工艺方案，以定制型号可调节型热镀锌角码（40*54*40*3）、支座连杆（50*50*5mm）和铝 龙骨支架，铝结构龙骨，重量轻，以搬运安装，且铝材料每6m长的高低误差小于0.5mm，累计 误差几乎为0； 第二，用铝合金龙骨组装后连体安装方案，每根铝竖龙骨都有2套以上可调节型热镀锌 角码和支座连杆来可靠连接固定，每个横龙骨的横跨不大于600mm，竖龙骨高度3m左右，采 用三点两支撑来固定； 第三，在铝合金下龙骨及L型龙骨上贴上连续的PE胶条并施以点状的结构胶（结构胶为 中高模量的硅酮结构密封胶，每隔400mm一个点，每个点的长度不小于100mm，以保证拉伸粘 结强度大于5Mpa），将纤维水泥板（1200*2400mm）横向安装，板材下端插入铝合金下龙骨中， 调整垂直度，并把板材紧压在龙骨上，再将铝合金扣条、压条压在碳灰色纤维水泥板上端， 并在铝合金压条的通槽处用不锈钢沉头自钻螺丝固定在横龙骨上，间隔400mm处打上一枚 不锈钢沉头自钻螺丝来加强面板与龙骨之间的可靠连接。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明实施例的中龙骨支架的示意图。 图2为本发明实施例中横龙骨和竖龙骨的藉由角码连接的示意图。 图3为本发明实施例中饰面板的局部剖开示意图。 图4为本发明实施例中扣条处螺钉连接截面示意图。 5 CN 111608683 A 说　明　书 3/4 页
