技术摘要：
本发明属于甘蔗加工技术领域，尤其是一种甘蔗加工用榨汁装置，针对现有的甘蔗榨汁设备存在榨汁不充分的问题，现提出以下方案，包括支撑槽板和两个第一支撑板，两个所述第一支撑板的底部外壁分别通过螺栓安装与支撑槽板的顶部两侧外壁，其中一个所述第一支撑板一端的顶  全部
背景技术：
甘蔗是温带和热带农作物，是制造蔗糖的原料，且可提炼乙醇作为能源替代品。甘 蔗中含有丰富的糖分、水分，还含有对人体新陈代谢非常有益的各种维生素、脂肪、蛋白质、 有机酸、钙、铁等物质，主要用于制糖，表皮一般为紫色和绿色两种常见颜色，也有红色和褐 色，但比较少见。 在对甘蔗进行榨汁操作时，会用到一种甘蔗的榨汁装置，现有甘蔗榨汁设备在对 甘蔗进行压榨过程中，都是直接将甘蔗放在压辊之间进行压榨处理，压榨的过程中，甘蔗存 在打滑异位的问题，进而存在压榨不充分，残渣排料不顺畅的问题，因此需要设计一种甘蔗 加工用榨汁装置来解决上述问题。
技术实现要素：

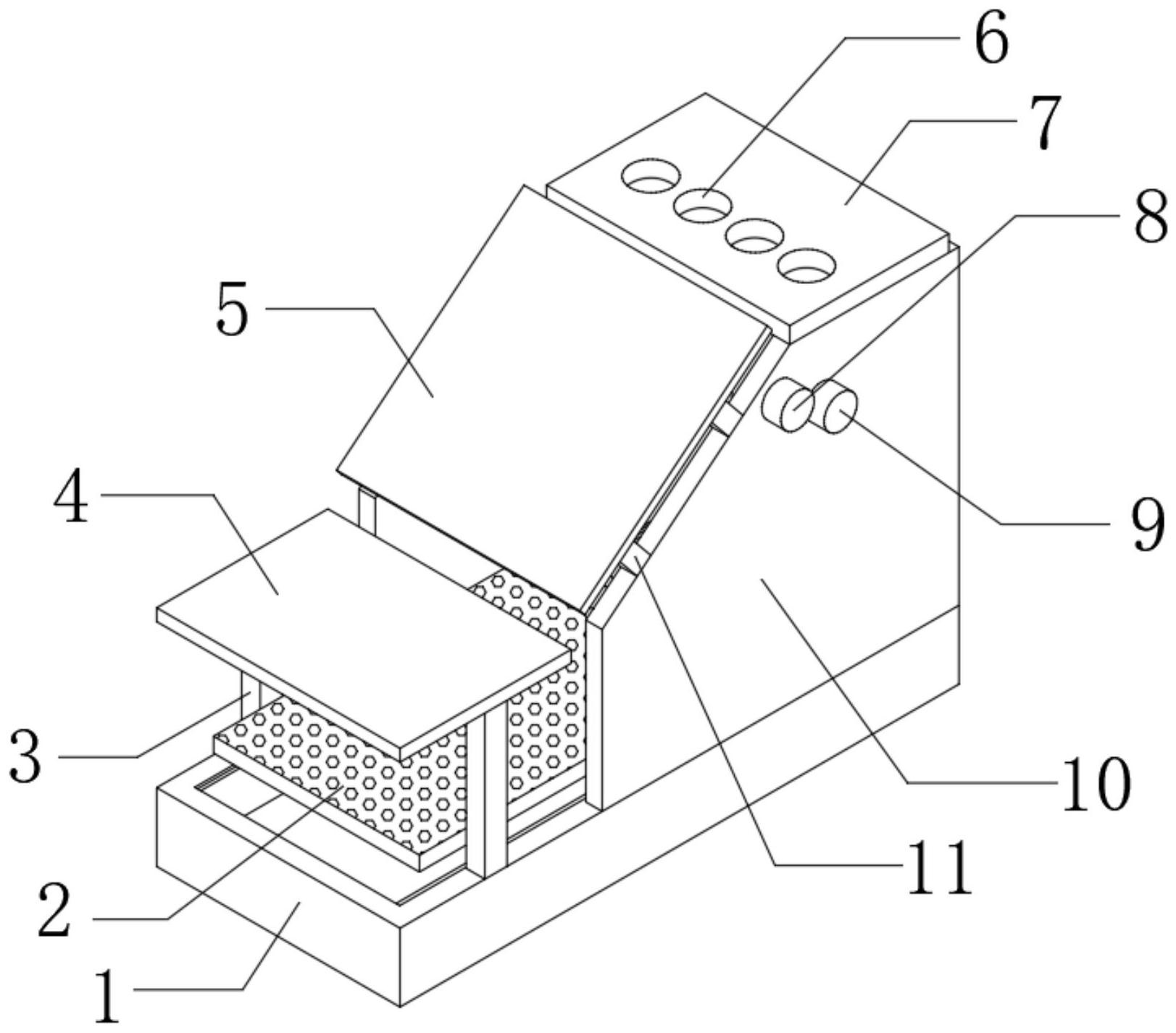

基于现有的甘蔗榨汁设备存在榨汁不充分的技术问题，本发明提出了一种甘蔗加 工用榨汁装置。 本发明提出的一种甘蔗加工用榨汁装置，包括支撑槽板和两个第一支撑板，两个 所述第一支撑板的底部外壁分别通过螺栓安装与支撑槽板的顶部两侧外壁，其中一个所述 第一支撑板一端的顶部外壁通过螺栓连接有第一转动电机，所述第一支撑板一端顶部靠近 第一转动电机的外壁通过螺栓连接有第二转动电机，所述第一转动电机的输出轴通过螺栓 连接有第一转动辊，且第一转动辊的一侧外壁通过螺栓连接有第一转动杆，所述第二转动 电机的输出轴通过螺栓连接有第二转动辊，且第二转动辊的一侧外壁通过螺栓连接有第二 转动杆，所述第一转动辊的圆周外壁开设有等距离设置的环形压槽，所述第二转动辊的圆 周外壁通过螺栓连接有环形阵列分布的凸块。 优选地，两个所述第一支撑板相邻一侧的中部外壁通过轴承连接有两个水平设置 的压辊，且两个压辊的一侧外壁均通过螺栓连接有第三转动杆，两个所述第三转动杆分别 与第一转动杆和第二转动杆的圆周外壁套接有传动带。 优选地，所述支撑槽板的槽口内壁插接有储料槽板，且储料槽板的一端外壁通过 螺栓连接有限位板，限位板一端的中部外壁通过螺栓连接有抽拉把手。 优选地，所述支撑槽板顶部两侧的一端外壁均通过螺栓连接有竖直设置的第一支 撑杆，且两个第一支撑杆的顶部外壁通过螺栓连接有同一个第一挡板。 优选地，两个所述第一支撑杆和两个第一支撑板之间通过弹簧连接有同一个支撑 网板，且支撑网板底部的一端外壁通过螺栓连接有振动电机。 优选地，两个所述第一支撑板顶部一端的外壁均通过螺栓连接有第二支撑杆，且 四个第二支撑杆的顶部外壁通过螺栓连接有同一个第二挡板。 优选地，所述环形压槽和凸块相适配设置。 3 CN 111546682 A 说　明　书 2/3 页 优选地，两个所述第一支撑板相邻一侧的底部外壁均通过螺栓连接有紫外线消毒 灯。 与现有技术相比，本发明提供了一种甘蔗加工用榨汁装置，具备以下有益效果： 1、该甘蔗加工用榨汁装置，通过设置第一转动电机、第二转动电机、第一转动辊和第二 转动辊，并在第一转动辊上设置有环形压槽，在第二转动辊上设置有与环形压槽相适配的 凸块，可以将需要进行榨汁处理的甘蔗从进料口竖直插入，使第一转动电机和第二转动电 机相向转动，进而可以使落入环形压槽和凸块之间的甘蔗被压缩，同时还能保证压缩的稳 定性，不会产生偏移，进而保证了排渣的顺畅性。 2、该甘蔗加工用榨汁装置，通过设置有传动带、第三转动杆和压辊，在第一转动电 机和第二转动电机分别带动第一转动杆和第二转动杆进行转动的过程中，通过传动带会带 动第三转动杆和压辊进行转动，再由压辊对初步压榨的甘蔗进行再次压榨处理，提高了压 榨的充分性。 3、该甘蔗加工用榨汁装置，通过设置有支撑网板和振动电机，可以由支撑网板对 压榨后的甘蔗残渣进行过滤处理，由振动电机带动支撑网板进行振动，将支撑网板上的汁 液振落，进而保证了汁液回收的充分性。 4、该甘蔗加工用榨汁装置，实施例2中，通过设置有紫外线消毒灯，可以由紫外线 消毒灯对榨汁后的甘蔗汁液进行杀菌消毒处理，保证了榨汁的质量。 附图说明 图1为本发明提出的一种甘蔗加工用榨汁装置的主视结构示意图； 图2为本发明提出的一种甘蔗加工用榨汁装置的第一转动辊和第二转动辊局部俯视剖 面结构示意图； 图3为本发明提出的一种甘蔗加工用榨汁装置的第三转动杆和传动带局部侧面结构示 意图； 图4为本发明提出的一种甘蔗加工用榨汁装置的支撑槽板局部侧面剖视结构示意图； 图5为本发明提出的一种甘蔗加工用榨汁装置的实施例2支撑槽板背面局部结构结构 示意图。 图中：1支撑槽板、2支撑网板、3第一支撑杆、4第一挡板、5第二挡板、6进料口、7支 撑顶板、8第一转动电机、9第二转动电机、10第一支撑板、11第二支撑杆、12第一转动辊、13 凸块、14第一转动杆、15第二转动杆、16环形压槽、17第二转动辊、18传动带、19第三转动杆、 20储料槽板、21振动电机、22限位板、23紫外线消毒灯。
