技术摘要：
本发明公开了一种医院给水排水用管道结构，包括：管体；固定在管体内壁的密封内衬；安装在密封内衬内部的内管；与所述内管两端分别一体成型，并且一侧壁推抵管体端部的一对连接法兰；环形阵列地固定于连接法兰紧靠管体的侧壁上的四个安装板；分别连接两个连接法兰对应  全部
背景技术：
管道是用于输送多种物体的装置之一，在很多地方都会运用到管道，特别是应用 到建筑物的给水排水工程中。目前，医院的给水排水工程中，所用管道大都是一体式的，一 般位置和关键位置都用同一种管道，由于关键位置的管道受到的外界影响（温度、湿度、日 照、外力撞击等）或者内部水流冲击压力影响更大，更容易损坏，没有加强防护的结构，并且 维修时需要对管道整体更换，维修成本较高。尤其当管道的内部压力过大时，管道的侧壁容 易出现形变的现象，减少使用寿命，并且因压力过大管道连接的地方也容易出现松动，导致 漏水。
技术实现要素：

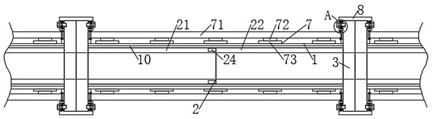

本发明的目的在于提供一种医院给水排水用管道结构，安装于关键位置，有效防 止形变，降低外界因素影响，并降低维护成本。 实现上述目的的技术方案是： 一种医院给水排水用管道结构，包括： 用于构成管道的多根管体； 固定在所述管体内壁的密封内衬； 安装在所述密封内衬内部，并与所述密封内衬贴紧的内管； 与所述内管两端分别一体成型，并且一侧壁推抵所述管体端部的一对连接法兰； 环形阵列地固定于所述连接法兰紧靠所述管体的侧壁上的四个安装板； 分别连接两个所述连接法兰对应的每两个所述安装板，用于推抵所述管体外壁的四个 阻挡机构； 环形阵列地水平设置于一个所述连接法兰的圆周边上，并延伸至从属于相邻的另一根 所述管体并且与该所述连接法兰密封连接的另一个所述连接法兰的圆周边上的四块连接 板；以及 垂直固定连接每块所述连接板两端，用于夹紧两个密封连接的所述连接法兰的一对夹 板。 根据上述技术方案，通过管体内安装内管的设置，在内管因内部压力变形或损坏 时，仅需更换内管，无需整体更换，降低了维护成本。通过设置密封内衬起到密封作用，同时 配合管体，隔绝或减低外部因数对内管的影响，提高内管的使用寿命。一体成型设计的连接 4 CN 111609222 A 说　明　书 2/4 页 法兰和内管，使得仅需考虑两个法兰连接处的密封。通过设置阻挡机构能一定程度阻挡外 力的冲击，同时挤压管体侧壁，一定程度上防止因内部压力过大，导致管体出现形变。同时， 通过夹板的设置，避免因内部压力而使得两个法兰连接处松动，避免漏水。 优选的，所述内管包括：第一连接管和第二连接管； 所述第一连接管与左侧的所述连接法兰一体成型； 所述第二连接管与右侧的所述连接法兰一体成型； 所述第一连接管靠近第二连接管的一端开设有环形的螺槽； 所述第二连接管靠近第一连接管的一端固定设有与所述螺槽螺纹连接的螺环。 根据上述技术方案，具体化了内管的结构，一般维护时仅需更换第一连接管或第 二连接管及其对应的连接法兰即可。通过螺槽和螺环的设计，有效连接的同时有效密封。 优选的，所述第一连接管或第二连接管管口的内壁沿水流方向设有口径逐渐缩小 的抗冲击环。从而能够一定程度上降低水流的冲击，延长内管的寿命。 优选的，所述阻挡机构包括挡板、多个连接块、与所述连接块一一对应的挤压板以 及两个卡板； 所述安装板沿竖直方向开设有卡槽；所述卡槽内沿水平方向开设有多个第一螺孔； 所述挡板的两端分别竖直固定连接有所述卡板； 所述卡板卡接在同侧的所述安装板的卡槽内部； 所述卡板沿水平方向贯穿设置有分别螺纹连接各对应所述第一螺孔的多个安装螺栓； 所述挡板朝向所述管体的一侧沿水平方向等间距地固定连接多个连接块； 每个所述连接块连接各自对应的所述挤压板； 所述挤压板呈弧形并推抵所述管体的外壁。 根据上述技术方案，具体化了阻挡机构的结构，使得管体外壁受力均匀。通过卡 槽、卡板的卡接，以及螺栓、螺孔的设计，使得阻挡机构安装方便。 优选的，所述夹板包括：固定板和紧固螺栓； 所述连接法兰侧壁环形阵列开设有四个第二螺孔； 所述固定板垂直固定连接所述连接板，并在靠近所述连接法兰的一侧面开有凹槽； 所述紧固螺栓的一端依次穿过所述固定板和所述凹槽，螺纹旋入对应的所述第二螺 孔。 根据上述技术方案，实现了夹板与连接法兰的有效连接。防止连接法兰之间松动。 优选的，所述夹板还包括：置入所述凹槽内的挤压块和压缩弹簧； 所述压缩弹簧套在所述紧固螺栓上，一端推抵所述凹槽底端，另一端推抵所述挤压块； 所述挤压块活动套接在所述紧固螺栓上，并推抵所述连接法兰。 根据上述技术方案，根据压缩弹簧和挤压块的作用，使得法兰连接时具有一定的 形变阈值，可以更好地防止两个法兰连接处松动，避免漏水。 优选的，所述挤压块上下两侧的所述凹槽内均开设有水平方向的限位槽； 所述挤压块上下两端均固定有滑动连接在对应所述限位槽内的限位块。 根据上述技术方案，防止安装时挤压块脱落，方便安装。 优选的，两个密封连接的所述连接法兰各自的连接侧壁均固定有环形橡胶垫，其 中一个环形橡胶垫开设有同心的多个环形凹槽；另一个环形橡胶垫凸出设有与各所述环形 5 CN 111609222 A 说　明　书 3/4 页 凹槽一一对应并相互契合的多个环形凸块。 根据上述技术方案，通过同心的并且多层次的环形凹槽、环形凸块的配合，使得连 接法兰连接处有效密封。 优选的，所述抗冲击环表面开有多个通孔。降低抗冲击环的受力，避免抗冲击环过 早损坏。 优选的，所述连接块上套有连接所述挡板和所述挤压板的弹簧。更好的防范外力 撞击。 附图说明 图1是本发明的医院给水排水用管道结构的剖面正视图； 图2是图1中A处的放大图； 图3是本发明中第一连接管的结构图； 图4是本发明中安装板的示意图； 图5是本发明中连接法兰的结构图； 图6是本发明的医院给水排水用管道结构的正视图。
