技术摘要：

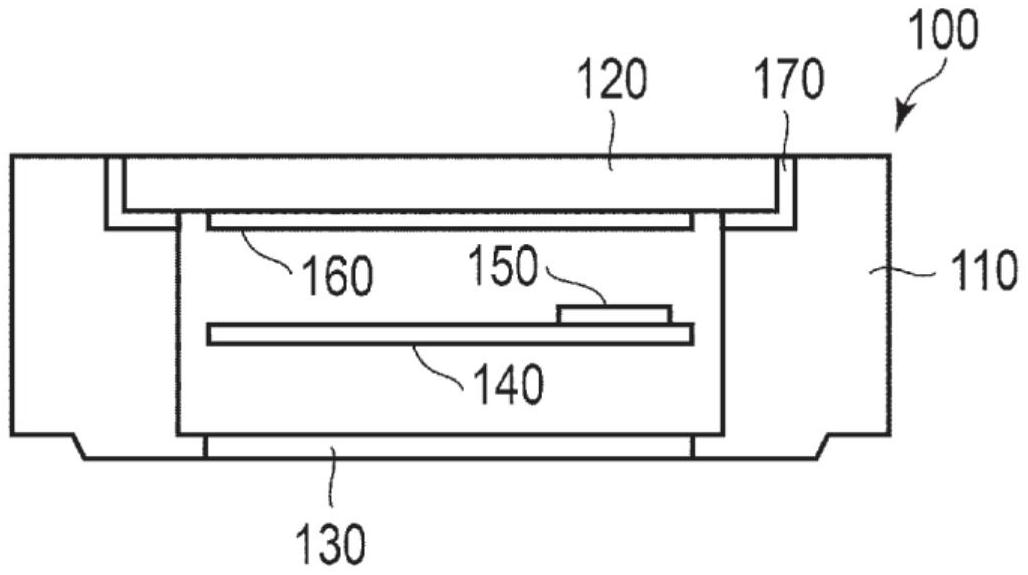

无线通信装置具备：大致筒状的壳体，在表面和背面分别具有第一开口和第二开口；第一罩体构件，盖住第一开口的至少一部分；第二罩体构件，盖住第二开口的至少一部分；绝缘构件，填充于第一罩体构件与壳体的间隙；显示器；基板，容纳于壳体；天线电路，设置在基板上；以  全部
背景技术：
近年来，已经在市场投放了各种可穿戴设备。可穿戴设备也被称为可穿戴计算机， 是用户能戴在身上而携带的计算机。 可穿戴设备例如能用于用户的健康管理。而且，可穿戴设备通过与其他计算机例 如智能手机协作，能在其与该其他计算机之间交换信息。例如，一部分的智能手表具备测量 用户的心率、血压等的传感器，能将这些生物体信息发送至智能手机。 为了能使用户舒服地穿戴可穿戴设备，例如要求紧凑性。例如，作为可穿戴设备之 一的智能手表期待与普通腕表相同的紧凑性。 可穿戴设备典型的是通过无线通信与其他计算机协作，因此需要天线。天线也能 外置于可穿戴设备，但存在如下问题：这除了会使天线成为穿戴时的障碍之外，还需要天线 与基板之间的导通构造及其防水措施。另一方面，尤其在可穿戴设备的壳体紧凑且包括金 属材料的情况下，在天线的省空间化、与其他金属零件的电气干扰的缓解、电磁波的发射口 的确保等确保必要的发射效率的同时用于将天线设置于电子设备内的布局方面的约束很 多，不容易将天线内置于尤其是金属壳体的可穿戴设备。 日本特开2016-40884号公报涉及一种对天线进行省空间化的技术。在该文献中， 使配置于电子设备的壳体主体的金属制表圈和天线所包含的金属制带电磁耦合，并将带的 等效电气长度设定得比1/4波长短。 此外，日本特开2003-152582号公报涉及一种缓和天线与其他金属零件的电气干 扰的技术。在该文献中，在腕表型信息设备中，无线通信用IC和芯片天线设置为不在平面上 重叠，降低内部装置之间的电气干扰的可能性。 而且，日本特开2015-81825号公报和日本特开2003-35787号公报涉及一种确保电 磁波的发射口的技术。在日本特开2015-81825号公报中，外壳采用塑料制，将天线配置在其 最大发射方向与外壳的厚度方向交叉，且在该最大发射方向上不与金属制的表圈重叠的位 置，从而防止来自GPS卫星的卫星信号被表圈遮挡。另一方面，在日本特开2003-35787号公 报中，在电波手表中，使用具有非金属制主盖和金属制辅盖的背盖，切断金属制辅盖的一部 分而形成狭缝，从而能使标准电波穿过该狭缝。
技术实现要素：
本发明的目的在于抑制发射效率降低的同时将天线设置在电子设备内。 根据本发明的第一方案，无线通信装置具备：大致筒状的壳体，在表面和背面分别 具有第一开口和第二开口；第一罩体构件，盖住所述第一开口的至少一部分；第二罩体构 件，盖住所述第二开口的至少一部分；绝缘构件，填充于所述第一罩体构件与所述壳体的间 隙；显示器；基板，被容纳于所述壳体；天线电路，设置在所述基板上；以及通信电路，设置在 4 CN 111587512 A 说　明　书 2/11 页 所述基板上，与所述天线电路电连接，所述壳体包括金属材料，所述第一罩体构件包括透过 来自所述显示器的光的透光性材料，所述第二罩体构件在至少一部分的区域不包括金属材 料。 在该无线通信装置中，在壳体与第一罩体构件的间隙填充绝缘构件，在该间隙形 成电狭缝。因此，根据该无线通信装置，能确保由天线电路进行收发的电磁波的发射口。而 且，该电狭缝几乎不约束无线通信装置的设计自由度。 在第一方案的无线通信装置中，可以是所述壳体在所述第一开口和所述第二开口 连续的内壁面具有向该第一开口和该第二开口的内侧突出的突起部，所述绝缘构件填充于 所述突起部以及所述内壁面与所述第一罩体构件的间隙。由此，通过位于壳体内壁的突起 部支承第一罩体构件的同时，能在两者的间隙形成电狭缝。 在第一方案的无线通信装置中，可以是将所述第二罩体构件的所述至少一部分的 区域投影至与所述基板大致平行的平面的第一正投影包含将所述天线电路的设置区域投 影至该平面的第二正投影。根据该无线通信装置，天线电路与第二罩体构件的不包括金属 材料的区域在平面上重叠。因此，能抑制由内置于包括金属材料的壳体而引起的天线电路 的发射效率降低。 根据本发明的第二方案，传感器装置具备：第一方案的无线通信装置；以及传感 器，测量物理量，生成传感器数据，所述通信电路经由所述天线电路发送所述传感器数据。 根据第二方案，能提供包括第一方案的无线通信装置的传感器装置。 根据本发明的第三方案，传感器装置具备：第一方案的无线通信装置；以及传感 器，测量物理量，生成传感器数据，所述显示器显示所述传感器数据。根据第三方案，能提供 包括第一方案的无线通信装置的传感器装置。 在第三方案的传感器装置中，所述传感器可以包括血压计。根据该传感器装置(以 下，称为本发明的第四方案的传感器装置)，能对用户的血压进行测量并显示在显示器中。 根据本发明的第五方案，可穿戴设备具备：第四方案的传感器装置；以及带构件， 连接于所述壳体。该可穿戴设备能对用户的血压进行测量，并将其数据显示在显示器中，还 能经由第一方案的无线通信装置进行发送。 根据本发明的第六方案，无线通信装置具备：大致筒状的壳体，在表面和背面分别 具有第一开口和第二开口；第一罩体构件，盖住所述第一开口的至少一部分；支承构件，支 承所述第一罩体构件；第二罩体构件，盖住所述第二开口的至少一部分；绝缘构件，填充于 所述第一罩体构件与所述支撑构件的间隙；显示器；基板，容纳于所述壳体；天线电路，设置 在所述基板上；以及通信电路，设置在所述基板上，与所述天线电路电连接，所述壳体包括 金属材料，所述第一罩体构件包括透过来自所述显示器的光的透光性材料，所述第二罩体 构件在至少一部分的区域不包括金属材料。 在该无线通信装置中，在支承构件与第一罩体构件的间隙填充绝缘构件，在该间 隙形成电狭缝。因此，根据该无线通信装置，能确保由天线电路进行收发的电磁波的发射 口。而且，该电狭缝几乎不约束无线通信装置的设计自由度。 在第六方案的无线通信装置中，可以是所述支承构件是在表面和背面分别具有第 三开口和第四开口的大致筒状，在所述第三开口和所述第四开口连续的内壁面具有向该第 三开口和该第四开口的内侧突出的突起部，所述第一罩体构件被所述突起部支承，所述绝 5 CN 111587512 A 说　明　书 3/11 页 缘构件填充于所述突起部以及所述内壁面与所述第一罩体构件的间隙。由此，通过位于支 撑构件内壁的突起部支承第一罩体构件的同时，能在两者的间隙形成电狭缝。 根据本发明的第七方案，无线通信装置具备：大致筒状的壳体，在表面和背面分别 具有第一开口和第二开口；第一罩体构件，盖住所述第一开口的至少一部分；支承构件，支 承所述第一罩体构件；第二罩体构件，盖住所述第二开口的至少一部分；绝缘构件，填充于 所述支承构件与所述壳体的间隙；显示器；基板，容纳于所述壳体；天线电路，设置在所述基 板上；以及通信电路，设置在所述基板上，与所述天线电路电连接，所述壳体包括金属材料， 所述第一罩体构件包括透过来自所述显示器的光的透光性材料，所述第二罩体构件在至少 一部分的区域不包括金属材料。 在该无线通信装置中，在壳体与支承构件的间隙填充绝缘构件，在该间隙形成电 狭缝。因此，根据该无线通信装置，能确保由天线电路进行收发的电磁波的发射口。而且，该 电狭缝几乎不约束无线通信装置的设计自由度。 在第七方案的无线通信装置中，可以是所述壳体在所述第一开口和所述第二开口 连续的内壁面具有向该第一开口和第二开口的内侧突出的突起部，所述支承构件被所述突 起部支承，所述绝缘构件填充于所述突起部以及所述内壁面与所述支承构件的间隙。由此， 通过位于壳体内壁的突起部支承支承构件的同时，能在两者的间隙形成电狭缝。 根据本发明，能抑制发射效率降低的同时将天线设置在电子设备内。 附图说明 图1是表示实施方式的电子设备的应用例的图。 图2是举例示出实施方式的电子设备的立体图。 图3是举例示出包括实施方式的电子设备的系统的图。 图4是举例示出实施方式的电子设备的硬件构成的框图。 图5是举例示出实施方式的电子设备中包括的基板上的孔部、天线电路、通信电路 以及电池的位置关系的图。 图6是举例示出实施方式的电子设备的仰视图。 图7是实施方式的电子设备中的天线电路与壳体的关系的说明图。 图8是举例示出天线电路单独运行的情况下的天线电流的分布的图。 图9是举例示出电容帽连接于天线电路的情况下的天线电流的分布的图。 图10是表示图1的改进例的剖视图。
