技术摘要：

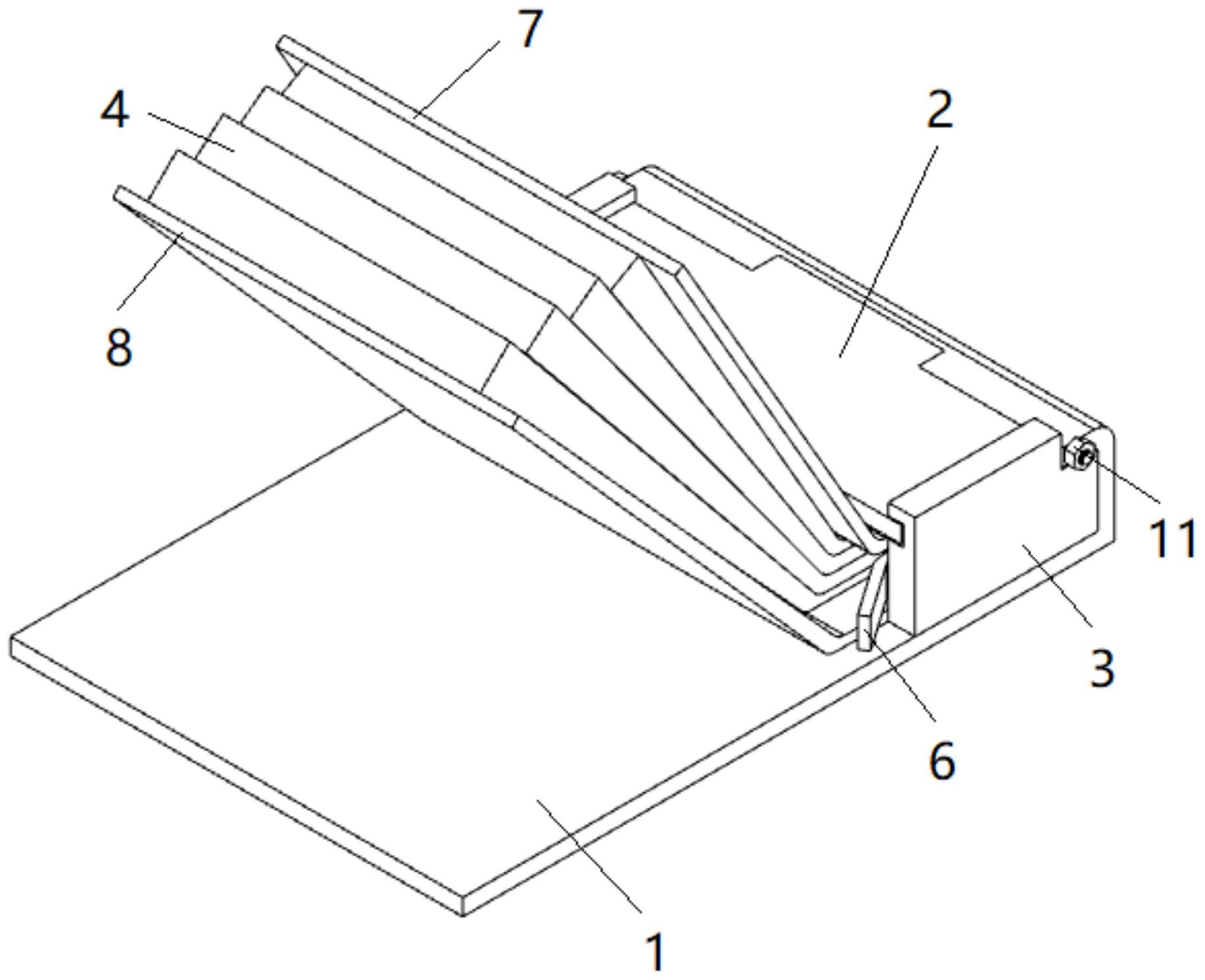

本发明公开了一种可拆卸式防渗透的盾尾刷及盾构机，可拆卸式防渗透的盾尾刷包括基座、钢丝束组件、保护板和压紧板。基座包括底板、顶板和两块挡板，顶板设于底板上，两块挡板分别设于底板和顶板的两侧，底板、顶板和两块挡板配合形成一容置腔，容置腔内侧壁上设有卡槽  全部
背景技术：
盾构机掘进技术广泛用于铁路、公路、水电等隧道，并已成为城市地铁施工主流方 法。在盾构机正常掘进过程中，对盾尾刷的保护是长距离盾构机施工项目过程中的重中之 重。通过盾尾刷的保护，保证盾尾管片背后同步注浆的浆液不会从管片和盾构机之间的间 隙漏出，同时防止地下水渗漏到盾构机内。为保证下一个区间的正常安全施工，当一个区间 完成盾构掘进后，一般会将原来所有旧盾尾刷全部刨掉，再焊接新的盾尾刷来继续施工。 盾构机盾尾共有3道密封刷，盾尾刷一般为焊接形式，即钢丝束穿过销钉顺序叠放 于基座板上，通过平板硫化机将基座板弯曲，固定钢丝束，再将凸出的销钉与基座板进行焊 接，使其一体化后，沿盾尾内壁360度环向均匀排布，约300个。通过盾尾密封刷之间的间隙 注入盾尾密封油脂。由于工程需求，焊接、拆除费时、费力，且更换数量多，浪费大量资源，给 施工带来很大困难。 在盾构施工过程中，地下水、外层土、衬砌背面注浆等进入油脂仓形成硬块，造成 盾尾刷受损，使得盾尾刷需要更换；同时，泄漏的注浆液也会凝固在刷丝上，盾构机再次运 行时会对盾尾刷造成二次伤害，而这种情况下只需要更换钢丝束即可。 盾尾刷在安装在盾构机上时是通过焊接连接的，现有的更换盾尾刷是直接将整个 旧的盾尾刷从盾构机上刨下，再焊接新的盾尾刷。大多数情况下，盾尾刷需要更换只是因为 钢丝束刷毛受损而需要更换，因此整个更换盾尾刷会造成部分原本无需更换部位的材料的 浪费，增加成本；同时，由于盾尾刷是焊接在盾构机上的，因此拆除费时费力，替换新的盾尾 刷需要再次焊接，也费时费力。
技术实现要素：
本发明的目的在于提供一种可拆卸式防渗透的盾尾刷及盾构机，以解决现有技术 中整个更换盾尾刷时造成的材料浪费的问题。 本发明的技术方案为： 一种可拆卸式防渗透的盾尾刷，包括： 基座，包括底板、顶板和两块挡板，所述顶板设于所述底板上，两块所述挡板分别 设于所述底板和所述顶板的两侧，所述底板、所述顶板和两块所述挡板配合形成一容置腔， 所述容置腔内侧壁上设有卡槽； 钢丝束组件，包括钢丝束、用于包裹所述钢丝束的包裹圈和设于所述包裹圈上的 卡接部，所述包裹圈位于所述钢丝束的根部；所述钢丝束的根部容置于所述容置腔内，且所 述卡接部卡接于所述卡槽； 保护板和压紧板，所述保护板位于所述钢丝束的上方与所述顶板连接，所述压紧 3 CN 111577299 A 说　明　书 2/6 页 板位于所述钢丝束的下方与所述底板连接。 优选地，本发明的一种可拆卸式防渗透的盾尾刷，所述挡板在所述容置腔内侧设 有所述卡槽，所述卡接部包括两个分别与所述包裹圈连接的弹性支撑件，且两个所述弹性 支撑件分别位于所述包裹圈两侧并与两个所述挡板分别对应，所述弹性支撑件上设有与所 述卡槽相匹配的卡块，所述卡块卡接于相对应的所述挡板上的所述卡槽内。 优选地，本发明的一种可拆卸式防渗透的盾尾刷，所述弹性支撑件为钢板，所述钢 板的第一端与所述包裹圈焊接连接，所述钢板的第二端伸出所述容置腔，所述钢板倾斜于 所述钢丝束的延伸方向，所述卡块连接于所述钢板上。 优选地，本发明的一种可拆卸式防渗透的盾尾刷，所述钢板和所述包裹圈之间设 置有楔块，所述楔块位于所述钢板的第一端和所述卡块之间，所述楔块与所述钢板和/或所 述包裹圈连接。 优选地，本发明的一种可拆卸式防渗透的盾尾刷，所述顶板和所述底板通过固定 件可拆卸连接，所述顶板和所述底板在所述顶板和所述底板的连接处均设有与所述固定件 相匹配的贯穿孔，所述顶板上的贯穿孔和所述底板上的贯穿孔同轴，所述固定件穿设所述 顶板上的贯穿孔和所述底板上的贯穿孔； 所述挡板在所述容置腔的内侧设有凹槽，所述顶板的两侧分别插接于两个所述挡 板上的所述凹槽内。 优选地，本发明的一种可拆卸式防渗透的盾尾刷，所述挡板上的所述凹槽上沿所 述凹槽的边缘设有密封圈。 优选地，本发明的一种可拆卸式防渗透的盾尾刷，所述挡板和所述底板焊接连接。 一种盾构机，包括如上述任意一项所述的可拆卸式防渗透的盾尾刷。 本发明由于采用以上技术方案，使其与现有技术相比具有以下的优点和积极效 果： (1)本发明提供的可拆卸式防渗透的盾尾刷，基座焊接在盾构机上，钢丝束组件只 通过卡接部和卡槽的卡接关系固定在容置腔内，即通过卡接部和卡槽的卡接与基座连接， 当原有盾尾刷只有钢丝束受损时，只需将卡接部和卡槽的卡接关系解除，就可将整个钢丝 束组件从容置腔内取出，再更换新的钢丝束组件，将新的钢丝束组件中的卡接部和卡槽卡 接，新的钢丝束组件就和原来的基座连接了，无需将整个盾尾刷从盾构机上拆除，就可实现 受损钢丝束的更换，解决了现有技术中整个更换盾尾刷时造成的材料浪费的问题。 (2)本发明提供的一种可拆卸式防渗透的盾尾刷，在更换钢丝束组件时，只需按压 位于包裹圈两侧钢板的第二端，钢板上的卡块就会从相对应的卡槽中脱落，钢丝束组件就 可以从容置腔中取出；在安装新的钢丝束组件时，按住包裹圈两侧钢板的第二端，将新的钢 丝束组件送入容置腔内，然后松开钢板，使卡块卡入相对应的卡槽内，就完成钢丝束组件的 安装。 (3)本发明提供的一种可拆卸式防渗透的盾尾刷，在底板和顶板的两侧安装挡板， 挡板和底板的连接处采用焊接连接，挡板和顶板的连接采用可插接的形式，但在插接处设 置密封圈从而形成无缝连接，能够防止浆液、地下水、外层土等通过底板和顶板的两侧方向 渗入盾尾刷根部，避免盾尾刷损伤，延长盾尾刷使用寿命，减少盾尾刷更换次数。 (4)本发明提供的一种可拆卸式防渗透的盾尾刷，顶板通过转轴和底板可拆卸连 4 CN 111577299 A 说　明　书 3/6 页 接，而和挡板的连接时通过插入挡板上凹槽的方式，因此可将顶板从基座上单独拆下；钢丝 束组件可以单独取出。本发明提供的一种可拆卸式防渗透的盾尾刷可以有多种拆卸方式， 在长期使用过程中，工作人员可以根据可拆卸式防渗透的盾尾刷的腐蚀、生锈程度，更换特 定所需材料，如顶板、钢丝束组件等，减少盾尾刷材料的损耗。 附图说明 下面结合附图对本发明的
