技术摘要：
本发明公开了一种气动系统泄漏报警和检测系统及方法，所述系统包括：主供气切换支路、气体上色装置，所述气体上色装置内设置有若干设定颜色的气体染色介质；压力报警开关，与气动系统相连接，用于当气动系统压力低于预设值时发送报警信号；光强感应器，用于检测并输出  全部
背景技术：
目前很多工程车，如清洗车和洗扫车上大量使用气动系统来控制低压水路和高压 水路的通断，进而控制整车水路的洒水和喷射。相比于常用的液压系统，气动系统有无污 染、成本低和安装方便等优点。 常规的气动系统由气源、安全阀(手动气阀)、过滤器、电磁气阀组和气缸组成。气 动系统中里使用的介质是来自底盘的高压气体。 气动系统出现泄漏的时候不容易像液压系统里液压油渗漏那样有明显的污渍和 油液，只能通过听漏气的声音或手上沾水去感受漏气的风来查找，效率低下且只能找漏气 量比较大的地方，漏气量较小的地方则需要用涂抹肥皂液或者将执行气缸放在水里查看气 泡来查找漏气点，检测过程非常不方便，查找效率低。
技术实现要素：

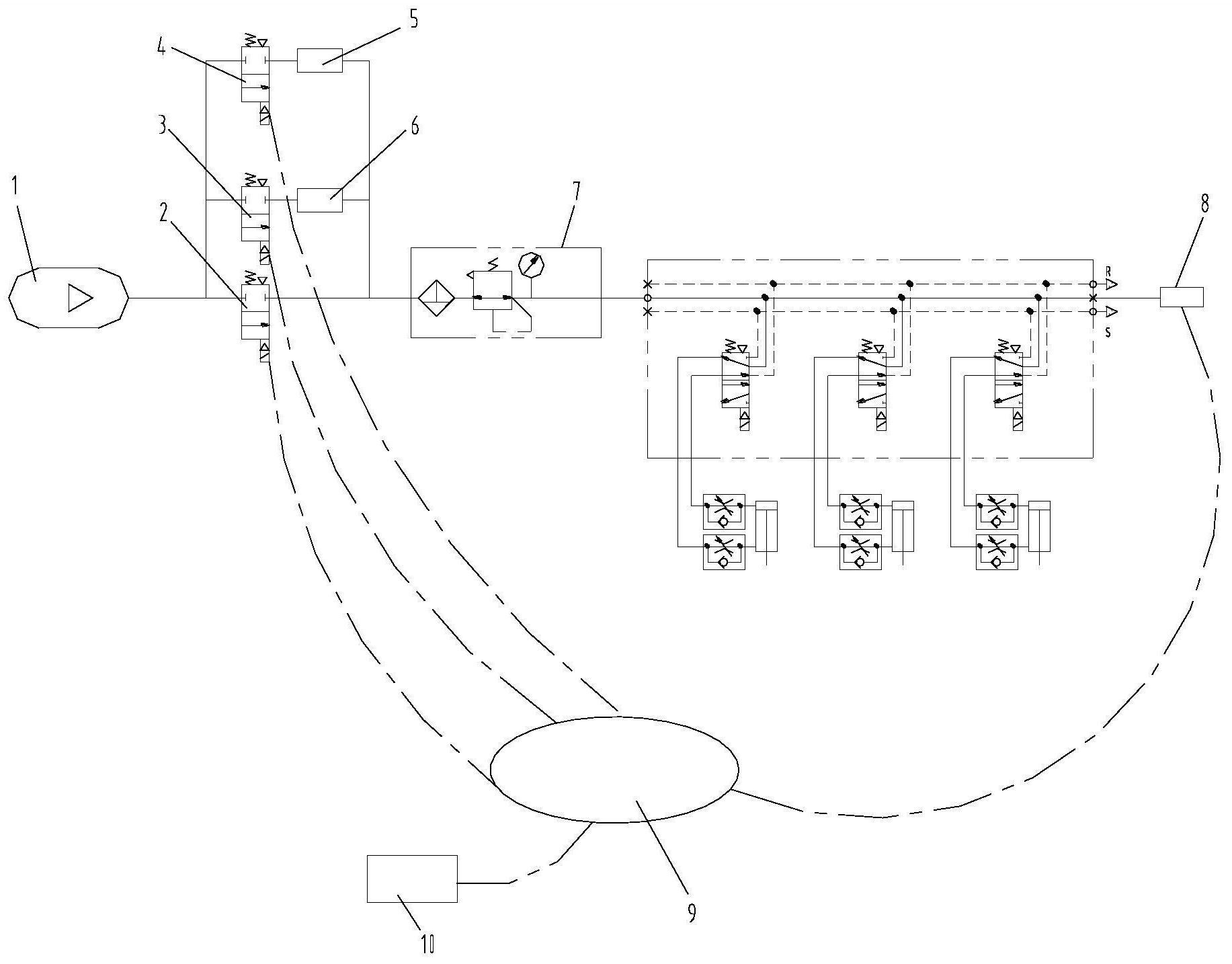

本发明一方面提供了一种气动系统泄漏报警和检测系统，以解决现有气动系统泄 漏检查效率低、操作不方便、且易受环境光强影响的技术问题。 本发明采用的技术方案如下： 一种气动系统泄漏报警和检测系统，包括： 并联设置在辅助气罐、过滤器和减压阀之间的主供气切换支路、气体上色装置，所 述气体上色装置内设置有若干设定颜色的气体染色介质； 压力报警开关，与气动系统相连接，用于当气动系统压力低于预设值时发送报警 信号； 光强感应器，用于检测并输出当前环境光强度信号； 电控系统，分别与所述主供气切换支路、气体上色装置、压力报警开关、光强感应 器电路连接，用于当接收到所述压力报警开关的报警信号时，关闭主供气切换支路，并根据 光强感应器输出的当前环境光强度信号控制所述气体上色装置将气体染成相应颜色。 进一步地，所述主供气切换支路包括有与所述电控系统电路连接的第一电磁换向 阀，用于根据所述电控系统的指令截止或导通所述主供气切换支路。 进一步地，所述气体上色装置包括并联设置的第一气体上色切换支路和第二气体 上色切换支路， 所述第一气体上色切换支路包括相连接的第二电磁换向阀和第二颜色罐，所述第 二电磁换向阀与所述电控系统电路连接，用于根据所述电控系统的指令截止或导通所述第 一气体上色切换支路； 所述第二气体上色切换支路包括相连接的第三电磁换向阀和第一颜色罐，所述第 4 CN 111578148 A 说　明　书 2/6 页 三电磁换向阀与所述电控系统电路连接，用于根据所述电控系统的指令截止或导通所述第 二气体上色切换支路。 进一步地，所述第一颜色罐内填充设置有第一颜色气溶胶，所述第二颜色罐内填 充设置有第二颜色气溶胶。 进一步地，所述气体上色装置包括复合颜色罐、第四电磁换向阀，所述复合颜色罐 内设置有相互隔离的第一颜色腔和第二颜色腔，所述第一颜色腔和第二颜色腔的输入端分 别与所述第四电磁换向阀的两输出口相连通，所述第一颜色腔和第二颜色腔的输出端汇集 后与过滤器和减压阀相连接，所述第四电磁换向阀与所述电控系统电路连接，用于根据所 述电控系统的指令控制气体经第一颜色腔或第二颜色腔流入气压系统下游。 进一步地，所述第一颜色腔内填充设置有第一颜色气溶胶，所述第二颜色腔内填 充设置有第二颜色气溶胶。 进一步地，所述第一颜色气溶胶为白色气溶胶，所述第二颜色气溶胶为红色气溶 胶。 进一步地，所述第一颜色腔和第二颜色腔的输出端分别设置有用于防止两颜色腔 内气溶胶混合的第一单向阀、第二单向阀。 根据本发明的另一方面，还提供了一种气动系统泄漏报警和检测方法，包括步骤： 当气动系统压力低于预设值时，压力报警开关发送报警信号； 电控系统接收到所述报警信号时，关闭主供气切换支路，并根据光强感应器输出 的当前环境光强度信号控制气体上色装置将气体染成相应颜色。 进一步地，所述根据光强感应器输出的当前环境光强度信号控制气体上色装置将 气体染成相应颜色具体包括： 当光强感应器输出的当前环境光强度信号高于设定阈值时，所述电控系统控制所 述气体上色装置将气体染成红色；当光强感应器输出的当前环境光强度信号低于设定阈值 时，所述电控系统控制所述气体上色装置将气体染成白色。 本发明具有以下有益效果： 本发明提供的气动系统泄漏报警和检测系统通过设置主供气切换支路、气体上色 装置、压力报警开关、光强感应器和电控系统，利用压力报警开关提醒车辆使用者上装气路 的状态，当整车工作或行驶过程中发生大量漏气时，利用电控系统自动关闭上装与底盘之 间的安全阀，保证车辆行驶安全，同时，可根据当前环境光强将气体染成不同且醒目的颜 色，从而便于将漏气点检测从原来的听声手摸的低效率方法转变成一眼就能识别的简洁高 效的方法，省时省力，效率高，且不受环境光的影响，结构简单、自动化程度高、安全可靠。 附图说明 构成本申请的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实 施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1是本发明优选实施例的气动系统泄漏报警和检测系统示意图；以及 图2是本发明另一优选实施例的气体上色装置结构示意图。 图中： 1、辅助气罐；2、第一电磁换向阀；3、第二电磁换向阀；4、第三电磁换向阀；5、第一 5 CN 111578148 A 说　明　书 3/6 页 颜色罐；6、第二颜色罐；7、过滤器和减压阀；8、压力报警开关；9、电控系统；10、光强感应器； 11、第四电磁换向阀；12、复合颜色罐；121、第一颜色腔；122、第一单向阀；123、第二单向阀； 124、第二颜色腔。
