技术摘要：

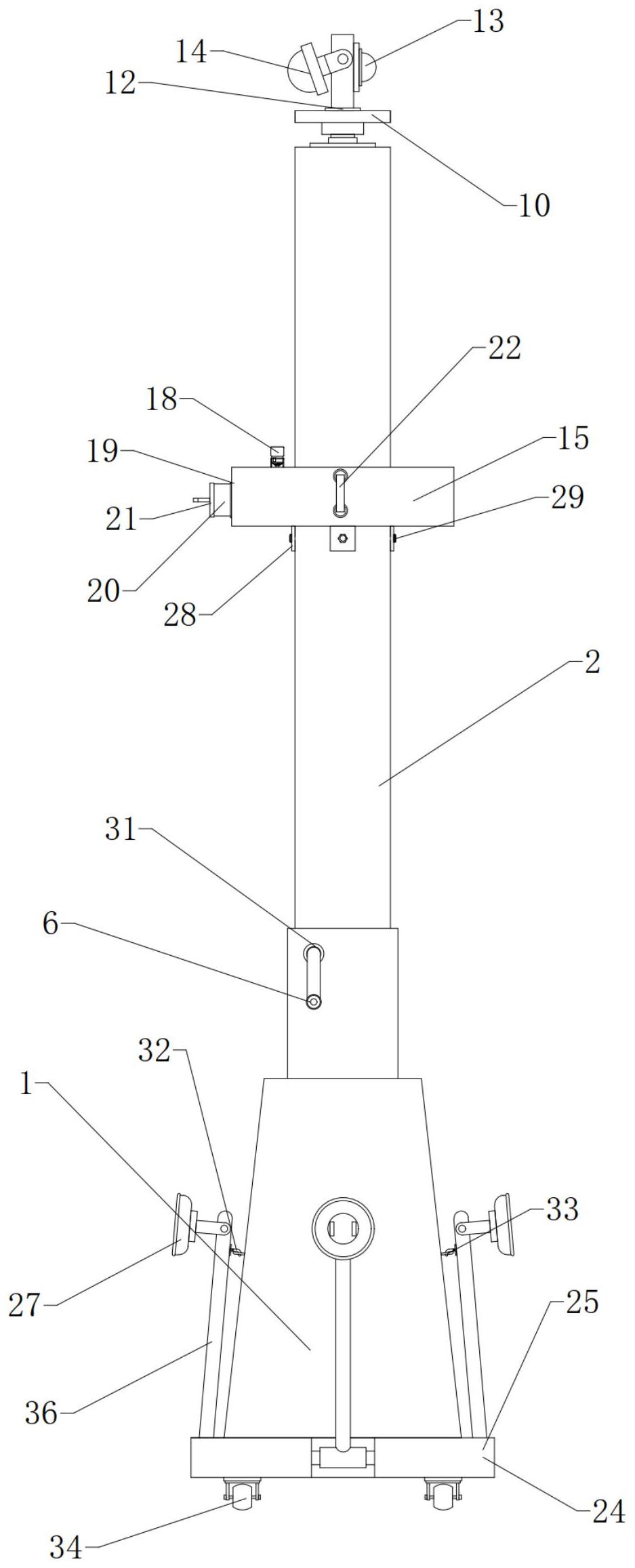

本发明公开了一种应急指示照明设备，包括基座、支撑架以及移动机构，所述支撑架安装于基座上，所述支撑架上设有高度调节警示机构，所述移动机构安装于基座下壁面上，所述支撑架外圈设有范围圈定机构；本发明的有益效果是，该公路工程用应急指示照明设备结构简单，收放  全部
背景技术：
现有的公路工程中，在路段发生车祸或者夜晚施工时，经常会出现需要围挡的情 况，提醒过往车辆远离施工区域或者肇事路段，然而现有的应急指示设备多结构较为笨重， 展开较慢，且不具备主动照明功能，依靠夜光反光提醒过往车辆的效果有限，往往距离很近 时才能看见，鉴于此，针对上述问题深入研究，遂有本案产生。
技术实现要素：
本发明的目的是为了解决上述问题，设计了一种公路工程用应急指示照明设备， 解决了现有的公路工程中，在路段发生车祸或者夜晚施工时，经常会出现需要围挡的情况， 提醒过往车辆远离施工区域或者肇事路段，然而现有的应急指示设备多结构较为笨重，展 开较慢，且不具备主动照明功能，依靠夜光反光提醒过往车辆的效果有限，往往距离很近时 才能看见的问题。 实现上述目的本发明的技术方案为：一种公路工程用应急指示照明设备，包括基 座、支撑架以及移动机构，所述支撑架安装于基座上，所述支撑架上设有高度调节警示机 构，所述移动机构安装于基座下壁面上，所述支撑架外圈设有范围圈定机构； 所述高度调节警示机构包括：警示结构、高度调节结构； 所述范围圈定机构包括：卷绕结构以及连线圈定结构； 所述移动机构包括：若干结构相同的万向轮以及若干结构相同的锁定结构； 所述基座下壁面开设有若干结构相同的安装槽，若干所述万向轮嵌装于安装槽 内，若干所述锁定结构嵌装于底座下壁面上，所述支撑架为圆柱形空心框架，其中心垂直向 上开设有安装槽，所述高度调节结构嵌装于安装槽内，所述警示结构安装于高度调节结构 上，所述卷绕结构安装于支撑架中段，所述连线圈定结构缠绕于卷绕结构内，所述基座内设 有电源。 所述高度调节结构包括：蜗轮、蜗杆、摇把、螺纹套、螺纹杆、同轴槽以及活动座； 所述螺纹套活动安装于安装槽内且其内壁面开设有内螺纹结构，所述螺纹杆螺纹 安装于螺纹套内，所述螺纹杆轴向垂直开设有同轴槽，所述蜗轮套装于螺纹套上，所述蜗杆 活动安装于支撑座上且与蜗轮啮合，所述摇把安装于蜗杆端部，所述螺纹杆顶端活动安装 有活动座。 所述警示结构包括：安装板、供电线、插座、警示灯以及照明灯； 所述安装板安装于活动座上，所述插座嵌装于安装板上，所述照明灯安装于安装 板上，所述警示灯安装于照明灯背部，所述供电线穿过同轴槽与插座连接。 所述卷绕结构包括：安装盒、卷绕辊、卷绕齿轮、微型电机以及一对结构相同的整 线辊； 4 CN 111550714 A 说　明　书 2/6 页 所述安装盒套装于支撑架上，所述卷绕辊活动安装于安装盒内，所述微型电机安 装于安装盒上，且其端部设有卷绕齿轮，所述卷绕辊上端开设有与卷绕齿轮匹配的齿槽带， 所述安装盒侧壁设有开口，开口处两侧安装有一对结构相同的整线辊。 所述连线圈定结构包括：LED灯带、挂钩以及勾座； 所述LED灯带缠绕于卷线辊上且其一端固定于卷线辊上，所述LED灯带另一端穿过 一对整线辊外露于安装盒外，所述挂钩安装于LED灯带另一端，所述支撑架上设有与挂钩匹 配的勾座。 所述锁定结构包括：翻转槽、安装轴、旋转套、安装杆以及抓地吸盘； 所述底座上开设有翻转槽，所述安装轴嵌装于翻转槽内，所述旋转套套装于安装 轴上，所述安装杆安装于旋转套上，所述抓地吸盘活动安装于安装杆端部。 所述安装盒为塑料材质的环形盒且其上具有若干结构相同的螺纹板，若干螺纹板 上均设有螺纹组件与支撑架连接。 所述卷绕辊上下两端安装有一对结构相同的限位板。 所述支撑架上且位于蜗杆一侧设有支护套，所述蜗杆活动安装于支护套内，所述 摇把活动安装于支护套端部且与蜗杆连接。 所述安装杆上设有固定钩且位于底座上设有与之匹配的固定环。 利用本发明的技术方案制作的公路工程用应急指示照明设备结构简单，收放方 便，便于展开，主体采用立式支架，结构简单强度高，底部设有移动机构可进行移动和锁定， 主体上设有高度调节警示机构可以根据需要调节高度，达到最佳的警示效果，提高警示范 围，利用便于收放的范围圈定机构进行范围圈定，进一步提高警示效果，以上多个机构配合 实现了快速部署展开，警示范围提高，操作方便的效果，十分适用于夜间施工。 附图说明 图1为本发明所述公路工程用应急指示照明设备的闲置状态主视剖视结构示意 图。 图2为本发明所述公路工程用应急指示照明设备的工作状态主视剖视结构示意 图。 图3为本发明所述公路工程用应急指示照明设备的主视结构示意图。 图4为本发明所述公路工程用应急指示照明设备的高度调节结构局部剖视结构 图。 图5为本发明所述公路工程用应急指示照明设备的支撑架俯视剖视结构示意图。 图6为本发明所述公路工程用应急指示照明设备的范围圈定机构俯视剖视结构 图。 图7为本发明所述公路工程用应急指示照明设备的范围圈定机构卷绕齿轮工作结 构图。 图8为本发明图1所述公路工程用应急指示照明设备的局部放大结构示意图。 图9为本发明图2所述公路工程用应急指示照明设备的局部放大结构示意图。 图中：1、基座；2、支撑架；3、电源；4、蜗轮；5、蜗杆；6、摇把；7、螺纹套；8、螺纹杆；9、 活动座；10、安装板；11、供电线；12、插座；13、警示灯；14、照明灯；15、安装盒；16、卷绕辊； 5 CN 111550714 A 说　明　书 3/6 页 17、卷绕齿轮；18、微型电机；19、整线辊；20、LED灯带；21、挂钩；22、勾座；23、翻转槽；24、安 装轴；25、旋转套；26、安装杆；27、抓地吸盘；28、螺纹板；29、螺纹组件；30、限位板；31、支护 套；32、固定钩；33、固定环；34、万向轮。
