技术摘要：
一种电子元器件酸洗装置，包括底板，所述底板的上表面固定连接有壳体，所述壳体的内侧壁对称开设有两个T形槽，两个所述T形槽的内侧壁均滑动连接有第一滑块，两个所述第一滑块相邻的一侧固定连接有第一板体，所述第一板体的底部固定连接有过滤网板，所述壳体的内侧壁固  全部
背景技术：
电子元器件是元件和器件的总称。电子元件是指在工厂生产加工时不改变分子成 分的成品，如电阻器、电容器、电感器。因为它本身不产生电子且对电压、电流无控制和变换 作用，所以又称无源器件。电子器件是指在工厂生产加工时改变了分子结构的成品，如晶体 管、电子管、集成电路。电子元器件在焊接的过程中，通常表面有氧化层和金属离子，需用先 用酸液去除其表面的氧化层和金属离子，然后再进行水洗从而达到清洗干净的目的。 现有的电子元器件酸洗装置，通常在对电子元器件酸洗的过程中存在以下问题： (1)不方便对电子元器件集中移动酸洗或清洗，工作人员操作不便捷；(2)在清洗的过程中， 不便于对废液分类收纳，不方便后续的处理，例如中国专利CN208450047U公开了一种电子 元器件酸洗装置，酸洗和冲洗的液体均落入箱体内，长久的放置容易对箱体造成腐蚀；(3) 酸洗过后对电子元器件没有进行吹干或的吹干效果差、速度慢，影响工作效率，由于电子元 器件等的特殊性，如若没有进行吹干会极大地影响其使用寿命。因此，需要提出一种便于移 动、利用废液回收以及吹干效果好的电子元器件酸洗装置。
技术实现要素：

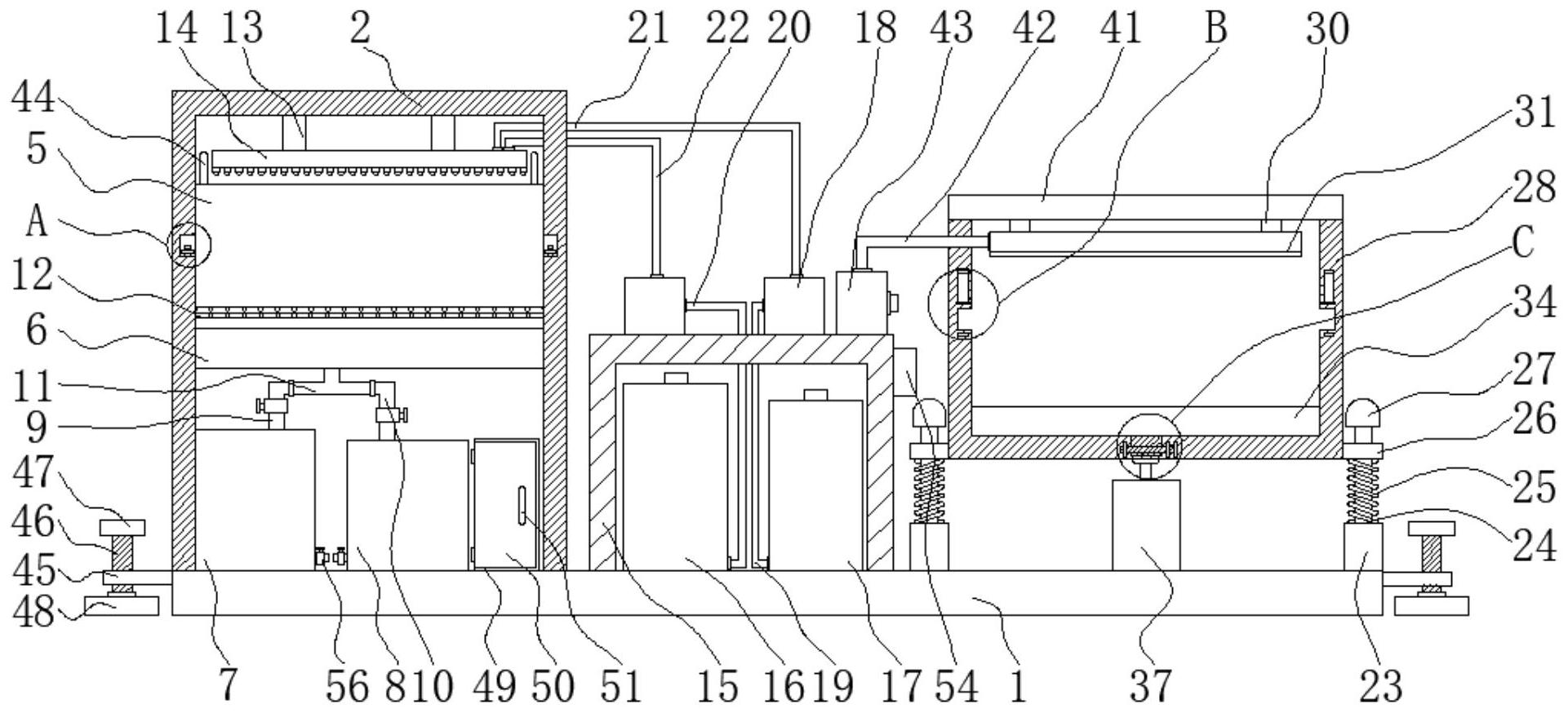

本发明的目的在于提供一种电子元器件酸洗装置，以解决上述现有技术中提出的 问题。 为实现上述目的，本发明提供如下技术方案：一种电子元器件酸洗装置，包括底 板，所述底板的上表面固定连接有壳体，所述壳体的内侧壁对称开设有两个T形槽，壳体的 内部顶壁对称固定连接有两个第一固定块，两个所述第一固定块的底部固定连接有喷头， 两个所述T形槽的内侧壁均滑动连接有第一滑块，两个所述第一滑块相邻的一侧固定连接 有第一板体，所述第一板体的底部固定连接有过滤网板，所述壳体的内侧壁固定连接有第 一水槽； 所述底板的上表面位于所述第一水槽的下方通过螺丝固定连接有第一储液箱和 第二储液箱，所述第一储液箱与所述第二储液箱相邻的一侧均连通有第八管体，所述第一 储液箱的上表面连通有第一管体，所述第二储液箱的上表面连通有第二管体，所述第一水 槽的下表面连通有T形管，所述第一管体的一端与所述T形管连通，所述第二管体的一端与 所述T形管连通； 所述底板的上表面固定连接有第一U形板，所述底板的上表面靠近所述第一U形板 的一侧通过螺丝固定连接有第三储液箱和第四储液箱，所述第一U形板的上表面通过螺丝 固定连接有两个水泵，两个所述水泵的出水端分别连通有第五管体和第六管体，所述第五 管体与所述第六管体的一端均与所述喷头的进水端连通，所述第三储液箱和所述第四储液 箱相邻的一侧分别连通有第三管体和第四管体，两个所述水泵的进水端分别与所述第三管 4 CN 111604310 A 说　明　书 2/5 页 体和所述第四管体连通； 所述底板的上表面对称固定连接有四个第二板体，四个所述第二板体的上表面均 固定连接有第一杆体，四个所述第一杆体的外侧壁均套设有弹簧，四个所述第一杆体的外 侧壁均滑动连接有第三板体，四个所述第一杆体的顶部均固定连接有限位板，四个所述第 三板体相邻的一侧固定连接有第二U形板，所述第二U形板的顶部固定连接有第一固定板， 所述第一固定板的下表面对称固定连接有两个第二固定块，两个所述第二固定块的底部固 定连接有风嘴，所述第一U形板的上表面通过螺丝固定连接有风机，所述风机的出风端连通 有第七管体，所述第七管体的一端与所述风嘴的进风端连通； 所述底板的上表面位于所述第二U形板的下方通过螺丝固定连接有振动电机，所 述振动电机的输出端固定连接有第二杆体，所述第二U形板的内侧壁对称开设有两个限位 槽，第二U形板的前表面开设有第一滑槽，所述第一滑槽的内侧壁滑动连接有第二滑块，所 述第二滑块的顶部固定连接有第二水槽。 作为本技术方案的进一步优选的：所述第二U形板的前表面固定连接有两个第三 固定块，两个所述第三固定块的内侧壁螺纹连接有螺栓。 作为本技术方案的进一步优选的：所述第二U形板的前表面靠近所述限位槽的一 侧固定连接有子扣，所述第二U形板的前表面靠近所述限位槽的另一侧铰接有母扣，所述子 扣与所述母扣卡接。 作为本技术方案的进一步优选的：所述第一滑块的前表面固定连接有第三U形板， 所述第三U形板的内侧壁滑动连接有L形板，所述第一板体的上表面对称焊接有两个第一把 手。 作为本技术方案的进一步优选的：所述底板的上表面靠近所述第二储液箱的一侧 固定连接有工具箱，所述工具箱的一侧铰接有箱门，所述箱门的前表面焊接有第二把手。 作为本技术方案的进一步优选的：所述第一U形板的一侧固定连接有开关盒，所述 开关盒的内部安装有开关组，所述开关组的电性输出端通过导线分别与所述水泵、振动电 机和风机的电性输入端电性连接。 作为本技术方案的进一步优选的：所述底板的两侧对称固定连接有两个第二固定 板，四个所述第二固定板的上表面均螺纹连接有螺纹杆，四个所述螺纹杆的顶部均固定连 接有旋钮，四个所述螺纹杆的底部均通过轴承转动连接有脚座。 作为本技术方案的进一步优选的：所述第三储液箱(16)中储存用于酸洗电子元器 件的酸洗液，第四储液箱(17)储存清水。 与现有技术相比，本发明的有益效果是：在本装置使用的过程中，通过水泵和喷头 等部件的配合使用，能够对电子元器件进行有效酸洗，功能性强，同时可以对酸洗和清洗产 生的废液进行分开存放收集，有利于后续的处理，能够延长储液箱的使用寿命，并且通过振 动电机和风机等部件的组合设置，加速对电子元器件的吹干，提高了工作效率，并且操作简 单，便于使用；另外通过将酸洗清洗和吹干分开进行，有效避免酸洗产生的物质对装置的影 响，提高装置的利用率。 附图说明 图1为本发明的结构示意图； 5 CN 111604310 A 说　明　书 3/5 页 图2为本发明T形槽的结构示意图； 图3为本发明第一板体的结构示意图； 图4为本发明L形板的结构示意图； 图5为本发明开关盒的结构示意图 图6为本发明图1的A区结构放大示意图； 图7为本发明图1的B区结构放大示意图； 图8为本发明图1的C区结构放大示意图。 图中：1、底板；2、壳体；3、T形槽；4、第一滑块；5、第一板体；6、第一水槽；7、第一储 液箱；8、第二储液箱；9、第一管体；10、第二管体；11、T形管；12、过滤网板；13、第一固定块； 14、喷头；15、第一U形板；16、第三储液箱；17、第四储液箱；18、水泵；19、第三管体；20、第四 管体；21、第五管体；22、第六管体；23、第二板体；24、第一杆体；25、弹簧；26、第三板体；27、 限位板；28、第二U形板；29、限位槽；30、第二固定块；31、风嘴；32、第一滑槽；33、第二滑块； 34、第二水槽；35、第三固定块；36、螺栓；37、振动电机；38、第二杆体；39、子扣；40、母扣；41、 第一固定板；42、第七管体；43、风机；44、第一把手；45、第二固定板；46、螺纹杆；47、旋钮； 48、脚座；49、工具箱；50、箱门；51、第二把手；52、第三U形板；53、L形板；54、开关盒；55、开关 组；56、第八管体。
