技术摘要：
本发明公开了一种玉石印章自动雕刻机器，包括主机体，所述主机体内设有开口向上的夹紧腔，所述夹紧腔内能放置印章原料，所述主机体的顶面上固设有环形支撑台，所述环形支撑台的顶面上固设有环形轨道，所述主机体内设有能对所述印章原料进行夹紧固定的稳定机构，所述稳  全部
背景技术：
玉石印章是一种外表美观，存放时间较长的印章，它与普通印章相比较，雕刻显然 更加的困难，一般采用人工进行雕刻，效率非常低下，并且没有很好的夹紧装置，手动雕刻 难以保持始终稳定如一，品质高低不同，为了实现玉石印章的批量生产，提升雕刻效率和雕 刻品质稳定，有必要设计一款针对玉石印章的自动雕刻机器。
技术实现要素：

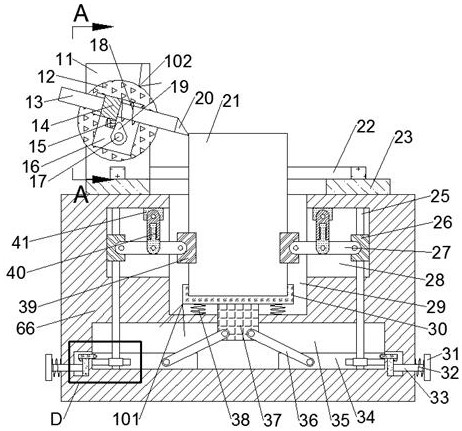

本发明的目的在于提供一种玉石印章自动雕刻机器，用于克服现有技术中的上述 缺陷。 根据本发明的实施例的一种玉石印章自动雕刻机器，包括主机体，所述主机体内 设有开口向上的夹紧腔，所述夹紧腔内能放置印章原料，所述主机体的顶面上固设有环形 支撑台，所述环形支撑台的顶面上固设有环形轨道，所述主机体内设有能对所述印章原料 进行夹紧固定的稳定机构，所述稳定机构包括位于所述夹紧腔内的放置盘，所述印章原料 能放置在所述放置盘顶面上，所述放置盘的底面固设有升降柱，所述夹紧腔的下侧连通设 有传动腔，所述升降柱上下滑动设在所述传动腔的内壁上，所述传动腔的底壁上滑动设有 两个左右对称的移动块，所述移动块与所述升降柱之间铰接设有传动连杆，所述移动块的 前侧面上转动设有复位轴，所述复位轴的外周上固设有旋转板，所述旋转板的底面固设有 凸块，所述旋转板与所述移动块之间固定安装有扭簧，所述夹紧腔的左右两侧均连通设有 升降腔，所述升降腔远离所述夹紧腔侧壁上滑动设有升降块，所述升降块的前侧面铰接设 有夹紧连杆，所述夹紧连杆延伸部分伸入所述夹紧腔内，且其位于所述夹紧腔内侧面上铰 接设有夹块，所述夹块能夹紧所述印章原料，所述环形支撑台的顶面上设有能在所述环形 轨道外周上移动，并能对所述印章原料进行自动雕刻的雕刻机构，所述雕刻机构包括两个 前后对称的移动体，所述移动体的底面与所述环形支撑台的顶面滑动连接，所述移动体内 均开设有开口向下的轨道腔，所述环形轨道贯穿所述轨道腔，位于后侧所述移动体的前侧 面上转动设有空心轴，位于前侧所述移动体的后侧面上转动设有电机轴，所述空心轴和所 述电机轴之间固设有转动盘，所述转动盘内开设有左右贯通的弹性腔，所述弹性腔的顶壁 上左右滑动设有滑套，所述滑套内夹装有雕刻杆，所述雕刻杆延伸部分伸出外界，且其右侧 面固设有雕刻刀，所述雕刻刀能与所述印章原料的外周或顶面抵接，所述滑套的右侧面与 所述弹性腔的右壁间固定安装有连接弹簧，所述滑套的底面固设有抵接块，所述弹性腔的 后壁上转动设有凸轮轴，所述凸轮轴的外周上固设有凸轮，所述凸轮能与所述抵接块抵接。 进一步的技术方案，所述放置盘的底面与所述夹紧腔的底壁之间固定安装有两个 左右对称的复位弹簧，所述移动块的前侧面上固设有齿条，所述传动腔的上下壁间转动设 有两个左右对称的竖轴螺杆，所述竖轴螺杆的外周上固设有从动齿轮，所述从动齿轮与所 4 CN 111546816 A 说　明　书 2/6 页 述齿条啮合，所述传动腔的左右两侧连通设有限制腔，所述限制腔的内壁上左右滑动设有 限制块，所述旋转板能伸入所述限制腔内，且所述限制块能卡紧所述凸块，所述限制块远离 所述移动块侧面固设有拉杆，所述拉杆延伸部分伸出外界，且其远离所述限制腔侧面固设 有拉盘，所述拉盘与所述主机体之间固定安装有顶压弹簧。 进一步的技术方案，所述竖轴螺杆向上延伸部分伸入所述升降腔内，并与所述升 降腔的顶壁转动连接，所述竖轴螺杆贯穿所述升降块，并与所述升降块螺纹连接，所述升降 腔的顶壁上固设有固定块，所述固定块的前侧面铰接设有伸缩杆，所述伸缩杆下侧与所述 夹紧连杆铰接。 进一步的技术方案，位于前侧所述移动体的后侧内壁里固嵌有旋转电机，所述电 机轴的前侧面与所述旋转电机动力连接。 进一步的技术方案，所述轨道腔的左右壁上转动设有行驶轴，所述行驶轴的外周 上固设有行驶轮，所述行驶轮与所述环形轨道连接，位于后侧所述移动体内的所述轨道腔 左右两侧均开设有从动腔，位于后侧所述移动体内的所述行驶轴向左延伸部分伸入位于左 侧所述从动腔内，位于后侧所述移动体内开设有电机腔，所述电机腔位于两个所述从动腔 之间，所述电机腔的底壁上固定安装有动力电机，所述动力电机的左右两侧面均动力连接 设有动力轴，所述动力轴远离所述动力电机侧面固设有棘轮组，所述电机腔左右壁上均转 动设有横向蜗杆，所述横向蜗杆靠近所述动力电机侧面与所述棘轮组动力连接，所述横向 蜗杆另一侧延伸部分伸入所述从动腔内，位于左侧所述从动腔内的所述横向蜗杆和所述行 驶轴外周上均固设有传动齿轮，两个所述传动齿轮相互啮合，所述从动腔的顶壁上转动设 有竖直蜗杆，所述竖直蜗杆的底面固设有传动蜗轮，所述传动蜗轮与所述横向蜗杆啮合。 进一步的技术方案，所述从动腔的上侧开设有矩形腔，所述竖直蜗杆向上延伸部 分伸入所述矩形腔内，并与所述矩形腔的顶壁转动连接，所述矩形腔的后壁上转动设有两 个左右对称的从动轴，所述从动轴的外周上固设有从动蜗轮和扇形轮，所述从动蜗轮与所 述竖直蜗杆啮合，两个所述竖直蜗杆螺纹相反，所述矩形腔的前壁上转动设有旋转轴，所述 旋转轴的外周上固设有啮合齿轮，所述啮合齿轮能与所述扇形轮啮合，所述弹性腔的后侧 开设有齿轮腔，所述旋转轴向前延伸部分贯穿所述移动体的内壁、所述转动盘的内壁和所 述空心轴，并伸入所述齿轮腔内，所述凸轮轴向后延伸部分伸入所述齿轮腔内，位于所述齿 轮腔内的所述旋转轴和所述凸轮轴外周上均固设有旋转齿轮，两个所述旋转齿轮相互啮 合。 本发明的有益效果是：本发明通过稳定机构和雕刻机构两个机构可以实现印章原 料在被稳定夹紧的状态下进行自动雕刻工艺操作，极大地节省了人工劳动力，通过机械控 制和传动来实现自动化效果，让雕刻印章成为一种可批量生产的产品，其中，稳定机构只需 通过手动向下按压印章原料，即可通过夹块进行夹紧固定，同时机构能够自动卡紧锁死，增 加稳定性，完成后，只需拉动拉盘即可复位取出印章原料，雕刻机构可通过在环形支撑台顶 面按环形路线移动的效果，并加以控制雕刻杆的往返弹射效果来实现环绕印章原料进行自 动雕刻，使用的动力源更少，装置成本更低。 附图说明 图1是本发明整体内部结构示意图； 5 CN 111546816 A 说　明　书 3/6 页 图2是本发明图1中A-A方向的局部剖视图； 图3是本发明中位于后侧所述移动体11的内部结构示意图； 图4是本发明图2中B-B方向的剖视图； 图5是本发明中雕刻机构102的俯视图； 图6是本发明图1中D处的放大示意图； 图7是本发明图6中C-C方向的局部剖视图。
