技术摘要：
本发明公开了锁具，包括外部箱体，所述外部箱体内设置有侧内腔，所述侧内腔端壁内转动的设置有中间筒体，所述中间筒体内设置有放置腔，所述放置腔一侧连通设置有穿过腔，所述穿过腔和放置腔贯穿设置，所述侧内腔内转动的设置有转动环，所述侧内腔内设置有与所述转动环  全部
背景技术：
在现有的锁具设备中，由于锁具在进行解锁时需要用不同规格的钥匙才能将对应 的锁具进行解锁，但是在现有的设备中，尚未有一种钥匙能够解锁同一系列的多个锁具，使 人员不得不悬挂多种钥匙才能将锁具开启，由于多种钥匙的悬挂，将使人员不方便拿取钥 匙，并且由于多种规格的钥匙进行同时拿取使用时，对于找到相应的钥匙难度上升，使人员 无法有效的马上找到对应的钥匙来实现高效的开启，并且现有的锁具设计结构单一，无法 能够根据一种可以开启一系列锁具的钥匙进行单独设计，使锁具与钥匙并不匹配，无法实 现上述功能，由于上述功能的存在，使设备的使用可靠性降低。
技术实现要素：

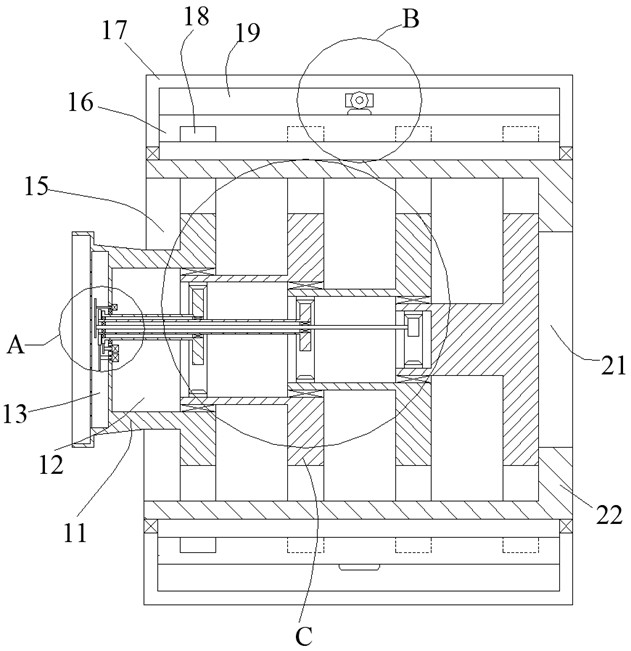

本发明所要解决的技术问题是提供锁具，其能够解决上述现在技术中的问题。 本发明是通过以下技术方案来实现的：本发明的锁具，包括外部箱体，所述外部箱 体内设置有侧内腔，所述侧内腔端壁内转动的设置有中间筒体，所述中间筒体内设置有放 置腔，所述放置腔一侧连通设置有穿过腔，所述穿过腔和放置腔贯穿设置，所述侧内腔内转 动的设置有转动环，所述侧内腔内设置有与所述转动环配合连接以实现伸出锁紧功能的伸 出锁紧装置，所述放置腔内设置有钥匙装置，所述中间筒体内设置有用于与钥匙装置进行 配合连接以使钥匙装置带动伸出锁紧装置进行工作的配合装置。 进一步的技术方案，伸出锁紧装置包括与所述转动环外表面固定的固定齿环，所 述固定齿环一侧啮合设置有旋动配合齿轮，所述旋动配合齿轮与所述外部箱体转动配合连 接，所述旋动配合齿轮一侧设置有位于所述外部箱体内的内滑槽，所述内滑槽内滑动的设 置有导块，所述导块一侧固设有伸出杆，所述伸出杆穿过所述旋动配合齿轮和外部箱体，所 述伸出杆与所述旋动配合齿轮螺纹配合连接，所述伸出杆一侧固设有侧锁块。 进一步的技术方案，钥匙装置包括固定筒，所述固定筒一侧层叠设置有若干侧旋 动块，所述转动环之间以及所述固定筒与所述转动环之间转动配合连接，所述转动环内设 置有开口的内置腔，所述内置腔端面固设有啮合齿环，所述侧旋动块外表面固设有相抵板， 所述固定筒内设置有能够改变所述转动环位置角度的改变组件。 进一步的技术方案，改变组件包括设置于所述固定筒内的容腔，所述容腔内转动 的设置有外部筒体，所述外部筒体内转动的设置有内部筒，所述内部筒内转动的设置有旋 动杆，所述外部筒体、内部筒和旋动杆一侧分别固设有主齿轮，所述主齿轮伸入到所述内置 腔内与所述啮合齿环啮合设置，所述容腔端壁内设置有若干分别驱动所述外部筒体、内部 筒和旋动杆转动的侧驱动结构。 进一步的技术方案，侧驱动结构包括与所述固定筒端面固定的连接电机、配合连 接电机和底部马达，所述连接电机、配合连接电机和底部马达一侧动力连接设置有位于所 3 CN 111593963 A 说　明　书 2/4 页 述容腔内的主动齿轮、底部啮合齿轮和底侧啮合齿轮，所述主动齿轮、底部啮合齿轮和底侧 啮合齿轮一侧分别设置有从动齿轮、配合齿轮和侧齿轮，所述从动齿轮、配合齿轮和侧齿轮 分别与所述旋动杆、外部筒体和内部筒固定配合连接。 进一步的技术方案，配合装置包括设置于所述转动环内的若干锁孔，所述锁孔之 间以所述转动环圆心为原点环形设置，所述中间筒体内设置有环内槽，所述中间筒体与所 述侧旋动块装卡设置，所述相抵板与所述环内槽滑动配合连接，所述环内槽内设置有与所 述相抵板配合连接且将所述中间筒体与所述转动环动力连接的伸缩连接组件。 进一步的技术方案，伸缩连接组件包括与所述环内槽内设置有内通孔，所述内通 孔内滑动的设置有伸缩杆，所述伸缩杆一侧固设有顶出块，所述顶出块与所述锁孔相对设 置，所述伸缩杆另一侧固设有斜面块，所述斜面块位于所述环内槽内，所述斜面块与所述内 通孔端壁之间弹性设置有挤压弹簧。 本发明的有益效果是： 本发明设备结构简单，此设备采用了利用对于钥匙齿形的变化时钥匙能够针对不同钥 匙孔的锁具进行同时开启，避免了人员携带诸多钥匙来控制多个锁具，且使人员使用更为 方便。 初始状态时，上述装置、组件和结构处于停止工作状态，此设备能够根据不同位置 的所述锁孔，使不同的锁进行放置时可以利用同一规格的所述钥匙装置能够开启多种所述 锁孔位置的锁，使人员不必携带较多钥匙都可以控制较多门锁。 当设备进行使用时，首先根据不同锁中所述锁孔的位置，使不同位置的所述侧旋 动块和相抵板转动后，在伸入到所述放置腔后转动，则所述配合连接电机、底部马达和连接 电机工作后分贝驱动所述底侧啮合齿轮、底部啮合齿轮和主动齿轮转动后使相应的所述内 部筒、外部筒体和旋动杆进行转动，使所述内部筒、外部筒体和旋动杆转动后带动所述主齿 轮转动，即可带动相应位置的所述侧旋动块和相抵板转动，使所述相抵板进入到与所述斜 面块相抵的位置，使所述挤压弹簧处于压缩状态，利用所述伸缩杆带动所述顶出块顶入到 所述锁孔内，使所述中间筒体和转动环具备同时转动的功能，此时转动所述固定筒后，使所 述固定齿环转动，且由于所述固定齿环与所述旋动配合齿轮啮合后使所述伸出杆在所述旋 动配合齿轮内滑移，由于所述导块与所述内滑槽滑动配合连接，使所述侧锁块具备滑移伸 缩的功能，即可使所述侧锁块与相应位置的锁孔配合实现解锁功能。 附图说明 为了易于说明，本发明由下述的具体实施例及附图作以详细描述。 图1为本发明的锁具内部整体结构示意图； 图2为图1中A处示意图； 图3为图1中B处示意图； 图4为图1中C处示意图； 图5为图3中D-D方向示意图； 图6为图4中E-E方向示意图； 图中，固定筒11、内腔12、容腔13、放置腔15、转动环16、外部箱体17、锁孔18、侧内腔19、 穿过腔21、中间筒体22、配合齿轮31、从动齿轮32、主动齿轮33、侧齿轮34、连接电机35、内部 4 CN 111593963 A 说　明　书 3/4 页 筒37、旋动杆38、外部筒体39、配合连接电机41、底部马达42、底部啮合齿轮43、底侧啮合齿 轮44、固定齿环51、伸出杆52、旋动配合齿轮53、导块54、主齿轮64、啮合齿环65、侧旋动块 66、相抵板67、内置腔68、斜面块71、内通孔72、挤压弹簧73、顶出块74、伸缩杆76、环内槽78、 侧锁块82。
