技术摘要：
本发明公开一种基于CORBA组件的SCA组件及服务器，该SCA组件包括晶面输入端口和插槽输出端口；晶面输入端口调用其他SCA组件的插槽输出端口，用于生成波形时接收控制指令和数据信息；插槽输出端口用于给其他SCA组件提供调用端口，生成波形时发送控制指令和数据信息；事件  全部
背景技术：

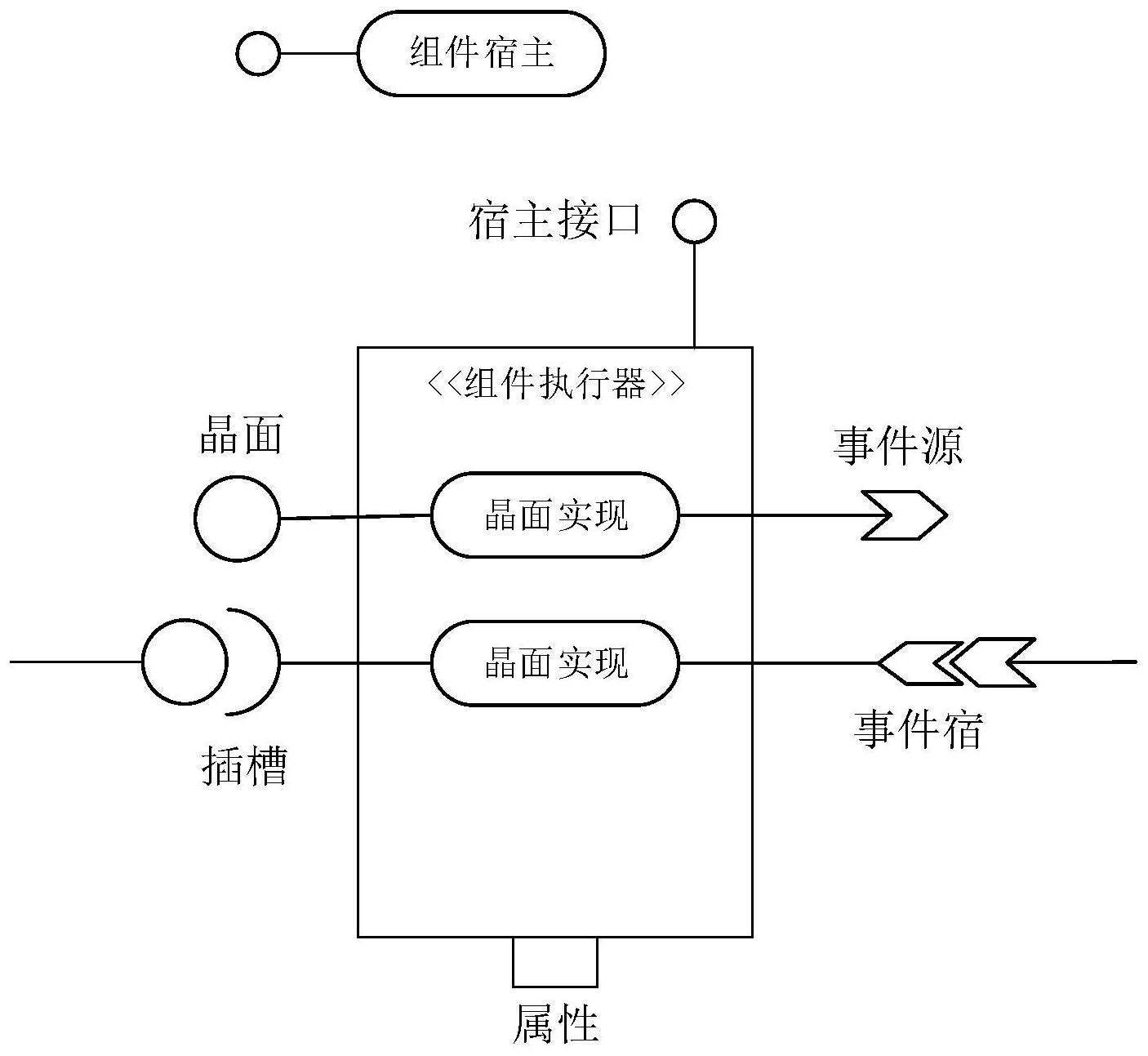

软件通信体系架构(SCA)规范是美军在实施联合战术无线电系统计划过程中提出 的一个标准规范集，它为软件无线电台的设计提供了一种与实现无关的开放式架构。SCA的 目的是实现无线通信装备硬件模块化，软件具有可移植性、可重用性和互操作性。 SCA组件是SCA的一个重要概念，SCA通过接口、属性和功能定义来描述组件。SCA组 件模型由外部API接口和内部封装的组件代码组成。外部API接口一般分为主接口和数据端 口，其中，主接口继承了核心框架中的接口特性，主要用于组件的控制和管理；数据端口主 要用于组件之间的数据传递，数据端口按功能可以分为提供端口和使用端口，其中使用端 口是数据输出端口，提供端口是数据输入端口，使用端口和提供端口的接口特性通过用户 定义的IDL文件来描述。应用组件模型内部封装的组件代码由功能代码、胶水代码、框架代 码以及XML域描述文件组成。其中功能代码的主要作用是通过相应的软件算法实现具体的 应用功能；胶水代码作为框架代码和功能代码之间的桥梁，其主要作用是转发框架代码和 功能代码之间的通信数据，并负责对通信数据进行格式转换；框架代码的主要作用是封装 组件内部的功能代码，并负责组件与组件之间、组件与核心框架之间的通信；XML域描述文 件的主要作用是存储组件的相关信息，这些信息将用于组件的启动、初始化和管理。组件通 过配置文件定义，配置文件定义了一系列由UML语言描述的域管理组件、设备管理组件、应 用组件、设备组件和服务组件的配置文件，这些文件以XML的形式描述了组成系统的硬件设 备和系统软件的标识、容量、特性、相互关系和所在位置等信息。核心框架中的域管理组件 使用域配置文件中的配置信息来启动、初始化和维护安装应用组件到系统。该SCA组件结构 如图1所示。 然而，SCA组件模型没有明确定义区分组件“角色”的端口，Uses端口和Provides端 口分别对应开发实现中的对象引用和对象实现，需由开发者自行区分；SCA组件没有生命周 期管理，只定义了生命周期管理接口，需由开发者自行管理组件生命周期；SCA基本接口没 有提出容器编程模型，需要开发者掌握和处理CORBA的内部复杂性，影响了组件的可重用性 和使用灵活性。
技术实现要素：
本发明提供一种基于CORBA组件的SCA组件及服务器，用于克服现有技术中SCA组 件模型无生命周期管理等缺陷。 为实现上述目的，本发明提出一种基于CORBA组件的SCA组件，所述SCA组件包括： 晶面输入端口和插槽输出端口；所述晶面输入端口调用其他SCA组件的所述插槽 输出端口，用于生成波形时接收控制指令和数据信息；所述插槽输出端口用于给其他SCA组 3 CN 111596898 A 说　明　书 2/5 页 件提供调用端口，生成波形时发送控制指令和数据信息； 事件宿输入端口和事件源输出端口；所述事件宿输入端口用于接收订阅的其他 SCA组件的所述事件源输出端口发布的事件任务；所述事件源输出端口用于向订阅了当前 SCA组件的其他SCA组件发布事件任务； 所述晶面输入端口、所述插槽输出端口、所述事件宿输入端口和所述事件源输出 端口均由CORBA组件描述文件进行描述，用于定义区分所述晶面输入端口、所述插槽输出端 口、所述事件宿输入端口和所述事件源输出端口。 为实现上述目的，本发明还提出一种基于CORBA组件的SCA组件服务器，所述SCA组 件服务器包括组件容器和如上述所述的SCA组件，所述SCA组件装配在所述组件容器内；所 述组件容器用于给所述SCA组件提供执行操作需要的运行环境和系统服务，还用于管理所 述SCA组件的服务生命周期和负责不同所述SCA组件服务器之间的通信。 与现有技术相比，本发明的有益效果有： 本发明提供的基于CORBA组件的SCA组件，包括晶面输入端口和插槽输出端口；所 述晶面输入端口调用其他SCA组件的所述插槽输出端口，用于生成波形时接收控制指令和 数据信息；所述插槽输出端口用于给其他SCA组件提供调用端口，生成波形时发送控制指令 和数据信息；事件宿输入端口和事件源输出端口；所述事件宿输入端口用于接收订阅的其 他SCA组件的所述事件源输出端口发布的事件任务；所述事件源输出端口用于向订阅了当 前SCA组件的其他SCA组件发布事件任务；所述晶面输入端口、所述插槽输出端口、所述事件 宿输入端口和所述事件源输出端口均由CORBA组件描述文件进行描述，用于定义区分所述 晶面输入端口、所述插槽输出端口、所述事件宿输入端口和所述事件源输出端口。与现有的 SCA组件相比，本发明提供的SCA组件明确定义区分SCA组件的晶面输入端口和插槽输出端 口而不再需要开发者自行区分；此外，本发明提供的SCA组件还设置和定义了事件宿输入端 口和事件源输出端口，通过这两个端口可直接接收和发布事件任务而不再需要如现有的 SCA组件需另外在SCA组件内设置事件任务的接收和发布构件。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 图1为现有SCA组件的结构图； 图2为本发明提供的基于CORBA组件的SCA组件的结构图； 图3为本发明实施例中CIDL编译器定义生成组件执行器的流程图； 图4为本发明实施例中SCA组件服务器的结构图； 图5为本发明实施例中SCA组件中端口和SCA组件的设计图； 图6为本发明实施例中的SCA组件实现流程图； 图7为本发明实施例中的SCA组件打包流程图； 图8为本发明实施例中的SCA组件装配流程图； 图9为本发明实施例中的SCA应用部署流程图； 4 CN 111596898 A 说　明　书 3/5 页 图10为运行图9所述SCA应用的流程图。 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
