技术摘要：
本发明公开了一种矿用瓦斯泵站智能化水处理系统，属于采矿技术领域，包括前端处理设备和后台管理端，所述前端处理设备通过无线网络与所述后台管理端之间数据传输，所述前端处理设备包括水处理装置和智能监测仪，其中所述水处理装置包括为瓦斯抽放泵循环供水的水箱以及  全部
背景技术：
水循环系统是矿井下瓦斯抽放泵站的重要组成部分，决定着矿井下瓦斯的抽放是 否正常进行。 现有的矿井下瓦斯泵站系统，所使用的循环水一般直接从地下水中抽取，因此水 的硬度较高，且蓄水池为露天，灰尘很容易进入水中造成水中杂质变多，加之瓦斯抽放泵在 工作中会抽出很多煤尘与抽放泵循环水混合造成水质浑浊。另瓦斯抽放泵工作时，容易持 续对水加热，循环水中的钙镁离子和其他杂质会在瓦斯泵或者管道内聚集，受到高温影响， 循环水易结垢附着在管道内壁，或者瓦斯抽放泵内壁，导致管道流量变小或者瓦斯泵抽气 量下降，甚至影响瓦斯抽放泵的正常工作及使用寿命。
技术实现要素：

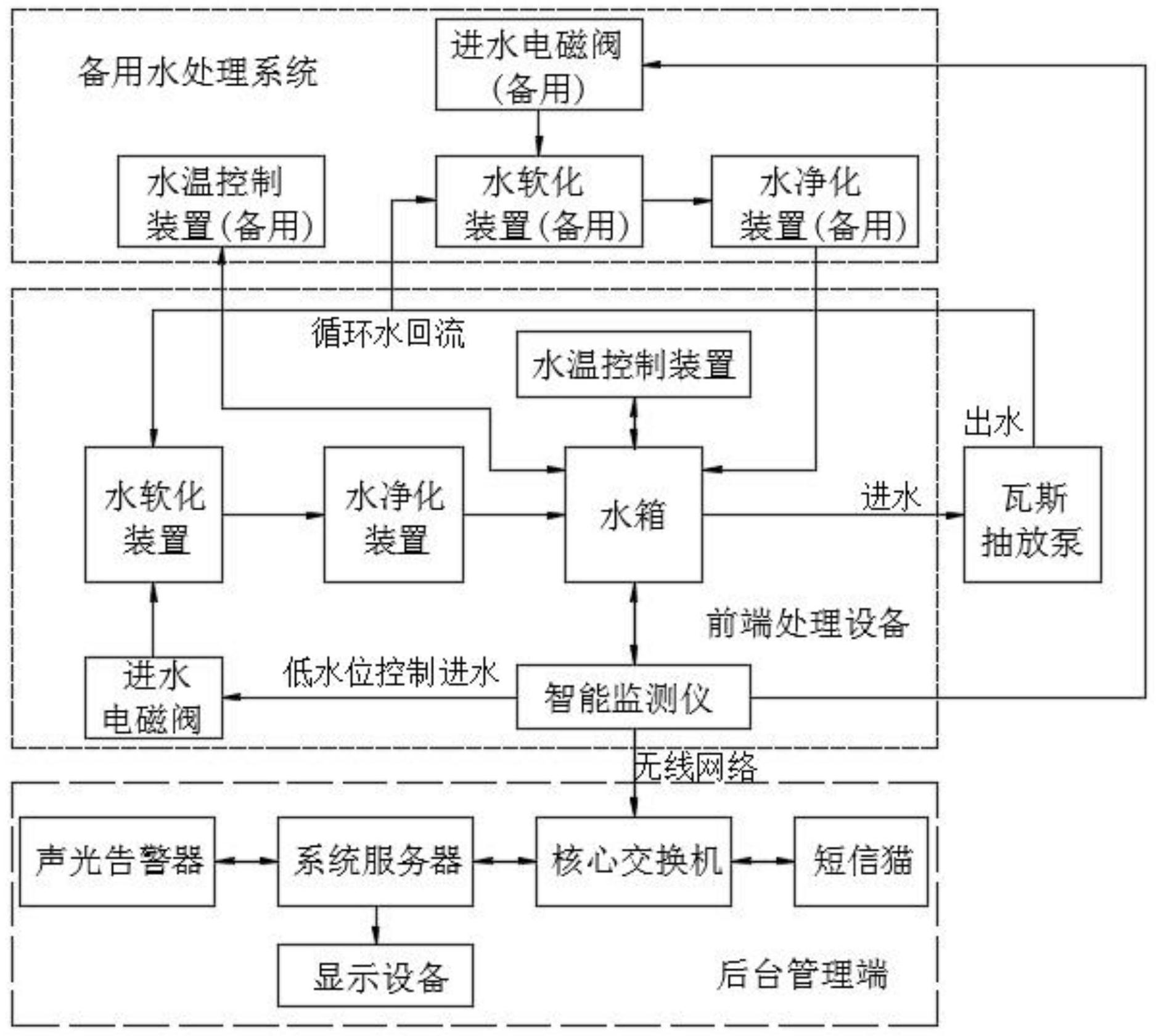

本发明的目的就在于为了解决上述瓦斯抽放泵使用的循环水系统有杂质，温度 高，以及易结垢影响瓦斯抽放泵使用的问题提出一种矿用瓦斯泵站智能化水处理系统，具 有对循环水进行智能处理，保证水质的软化、纯净和低温，并且可远程管理水处理系统，保 证瓦斯抽放泵正常运行的优点。 本发明通过以下技术方案来实现上述目的，一种矿用瓦斯泵站智能化水处理系 统，包括前端处理设备和后台管理端，所述前端处理设备通过无线网络与所述后台管理端 之间数据传输，所述前端处理设备包括水处理装置和智能监测仪，其中所述水处理装置包 括为瓦斯抽放泵循环供水的水箱以及与所述水箱连接的水软化装置、水净化装置以及水温 控制装置； 所述智能监测仪内部包括工控机以及与工控机之间信号连接的水位监控模块、水 质监控模块、水温监控模块和流量监控模块，通过监测所述水箱内部的水位、水质、水温和 流量来监控水循环系统。 优选的，所述水软化装置的进水端设有两个，分别与水源和瓦斯抽放泵出水端连 接，出水端通过水净化装置进入水箱。 优选的，所述水软化装置与水源的连接处安装进水电磁阀，智能监测仪内部设有 阀驱动模块，用于水箱缺水时启闭进水电磁阀进行水箱补水。 优选的，所述水温控制装置包括水冷降温装置或风冷降温装置，智能监测仪的内 部设有温控驱动模块，用于启闭水温控制装置进行水降温。 优选的，所述智能监测仪内部设有无线通信模块，通过数据传输环网提供4G/5G/ wifi/NB-IOT/LORA无线网络。 优选的，所述后台管理端包括： 核心交换机，用于提供网络数据传输服务； 3 CN 111606451 A 说　明　书 2/3 页 系统服务器，用于提供功能业务，且所述系统服务器连接显示设备，用于显示水箱 内部各参数情况； 声光告警器，用于参数异常报警； 短信猫，用于提供远程短信业务，可将监测数据发送给移动终端。 与现有技术相比，本发明的有益效果是： 1、通过前端处理设备对瓦斯抽放泵的循环水进行水处理和监测，保证循环水正常 供给，并且水处理装置在水质超标时系统会以大屏显示声光报警及手机短信等多通道提醒 工作人员进行水软化和水净化滤芯进行更换工作；水温控制装置在水箱水温升高时会自动 开启保证水温控制在设定温度范围内，使循环水的温度恒定，从而达到了水不易在管道或 者瓦斯抽放泵叶轮表面结垢的目的，有效地保证了瓦斯抽放泵正常使用工作，从而延长泵 的使用寿命。 2、通过智能监测仪在瓦斯泵站现场对水箱进行监测，再将数据发送给后台，这样 便于后台远程管理整个水处理系统。 附图说明 图1为本发明的整体系统组成结构示意图。 图2为本发明的智能监测仪内部模块连接示意图。
