技术摘要：
本发明公开了一种相变储热装置的数据采集与控制系统，涉及相变储热装置技术领域；PLC与MCGS显示屏连接，将数据显示在MCGS显示屏上，PLC与继电器连接，继电器与相变储热装置连接，相变储热装置分别与电压互感器、电流互感器、流量传感器、温度传感器连接，通过电压互感  全部
背景技术：
太阳能热利用、热泵制热等是当前较为成熟的节能技术，结合相变温度为40-60℃ 的低温相变储热技术则可以使太阳能热水系统、热泵热水系统在生活热水领域具有更好的 应用前景。
技术实现要素：

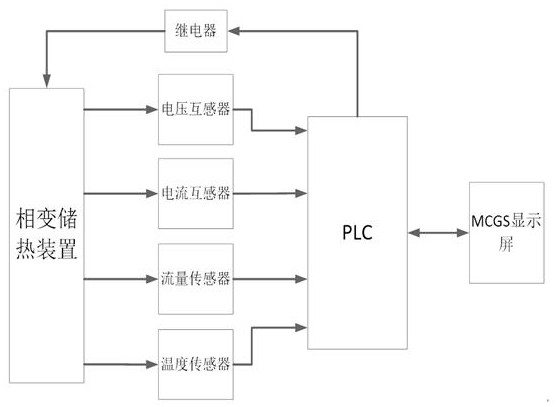

为解决现有的问题；本发明的目的在于提供一种相变储热装置的数据采集与控制 系统。 本发明的一种相变储热装置的数据采集与控制系统，包括相变储热装置、继电器、 电压互感器、电流互感器、流量传感器、温度传感器、PLC、MCGS显示屏；PLC与MCGS显示屏连 接，将数据显示在MCGS显示屏上，PLC与继电器连接，继电器与相变储热装置连接，相变储热 装置分别与电压互感器、电流互感器、流量传感器、温度传感器连接，通过电压互感器、电流 互感器、流量传感器、温度传感器采集数据，电压互感器、电流互感器、流量传感器、温度传 感器与PLC连接。 作为优选，所述温度传感器的采集是通过T型热电偶进行测量，T型热电偶是通过 对测温点形成闭合的回路，利用正负电势差来测量的，T型热电偶是经过金属包裹以达到对 外部环境抗干扰的特性，温度采集范围 200℃～-196℃，误差范围±0.5℃。 作为优选，所述电压互感器、电流互感器的电压和电流采集是采用电压型传感器 和电流型传感器进行测量的，通过前端的放大电路来把传感器的输出放大、滤波来保持精 度。 作为优选，所述流量传感器的流量测量是采用液体涡轮流量计，把四组测量的微 弱信号经过放大电路，再经过模数转换，把模拟信号转换成数字信号，经过数字隔离传输给 MCU微控制器，MCU微控制器进行数据处理，微控制器通过以太网和上位机通信，并把处理后 的数据通过MCGS显示屏显示出来，形成人机交流。 与现有技术相比，本发明的有益效果为： 一、根据现场特点，确定参数和技术指标，通过对温度的测量找到热特性对含储热电- 热联供系统的影响； 二、以ARM数据采集系统为核心进行数据采集，再经过算法进行数据处理，然后以组态 软件MCGPRO为显示界面开发平台，两者通过网络接口进行数据传输。 附图说明 为了易于说明，本发明由下述的具体实施及附图作以详细描述。 3 CN 111578759 A 说　明　书 2/3 页 图1为本发明的结构示意图。 图2为本发明的电路原理图。
